Предохранители Volvo XC90 2015 — 2024
Volvo XC90 2 поколения производилась в 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 году. За это время модель прошла рестайлинг. В нашем посте вы найдёте информацию с описанием предохранителей и реле Вольво ХС90 со схемами блоков, местами их расположения и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне

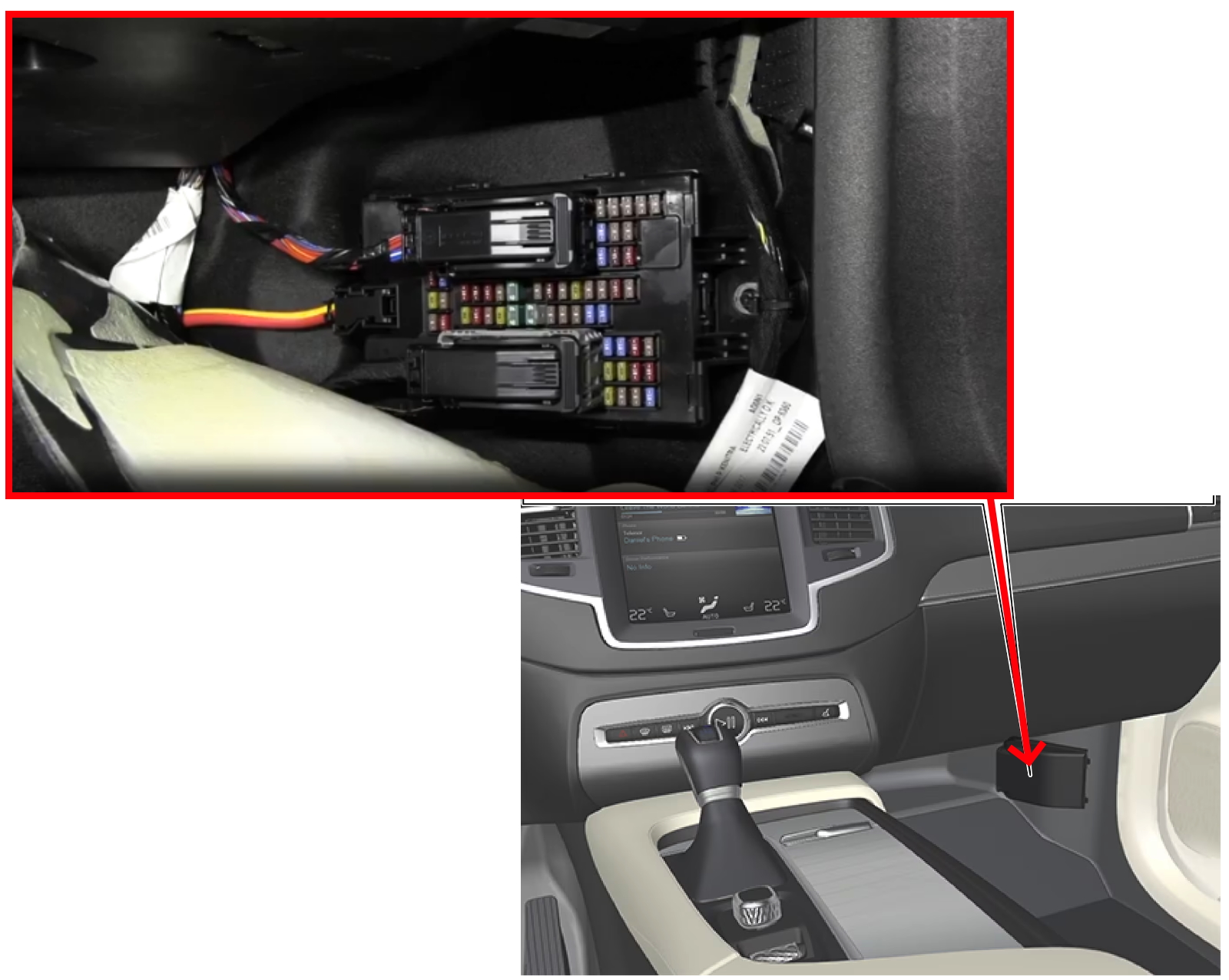

В салоне блок с предохранителями находится под приборной панелью со стороны пассажира.
Для доступа надо убрать обшивку салона и защитную крышку блока.

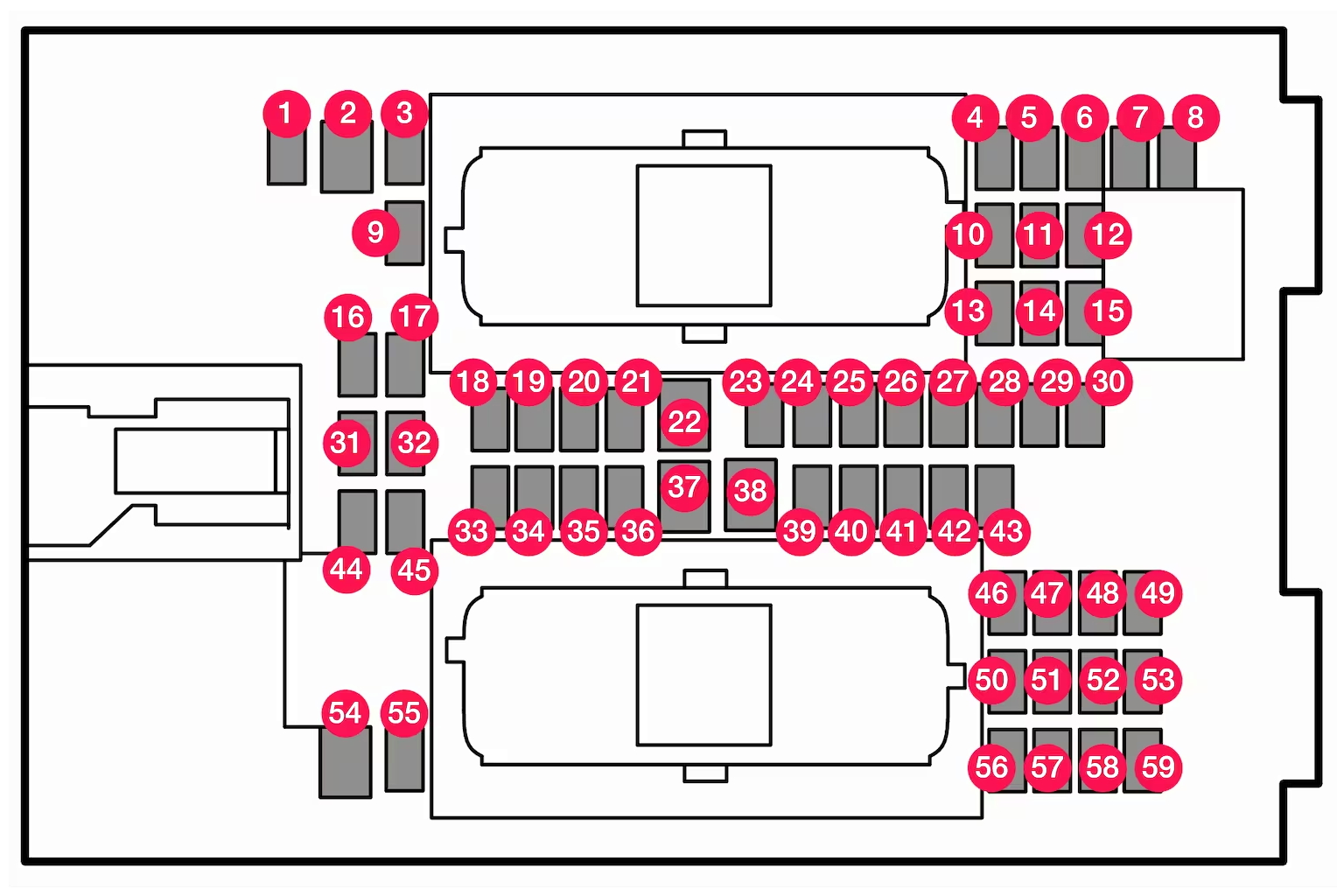

Схема
Описание
| 1 | Модуль управления аккумулятора 48 В |
| 2 | 30A Электрическая розетка в туннельной консоли между задними сиденьями |
| 3 | Не используется |
| 4 | 5A Датчик движения |
| 5 | 5A Медиа плеер |
| 6 | 5A Приборная доска |
| 7 | 5A Кнопки на центральной консоли |
| 8 | 5A Датчик солнца |
| 9 | 20A Модуль управления датчиком |
| 10 | Не используется |
| 11 | 5A Модуль рулевого колеса |
| 12 | 5A Модуль для ручки запуска и управления стояночным тормозом |
| 13 | 15A Модуль обогрева рулевого колеса |
| 14 | Не используется |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Не используется |
| 18 | 10A Модуль управления климатической системой |
| 19 | Не используется |
| 20 | 10A Разъем канала передачи данных OBD-II |
| 21 | 5A Центральный дисплей |
| 22 | 40A Модуль вентилятора климатической системы (передний) |
| 23 | 5A USB-концентратор |
| 24 | 7,5A Подсветка приборов; Освещение салона; Функция автозатемнения зеркала заднего вида; Датчики дождя и света; Клавиатура задней туннельной консоли, заднее сиденье; Электропривод передних сидений; Панели управления задними дверями; Модуль вентилятора климатической установки левый/ правый |
| Электропривод задних сидений; Дисплей функций удобства для пассажиров задних сидений; Функция массажа заднего сиденья. | |
| 25 | 5A Модуль управления функциями поддержки водителя |
| 26 | 20A Панорамная крыша с солнцезащитной шторкой |
| 27 | 5A Проекционный дисплей |
| 28 | 5A Освещение салона |
| 29 | Не используется |
| 30 | 5A Дисплей на потолочной консоли (напоминание о не пристегнутых ремнях безопасности/ индикатор боковой подушки безопасности переднего пассажира) |
| 31 | Не используется |
| 32 | 5A Датчик влажности |
| 33 | 20A Дверной модуль в правой задней двери |
| Электропривод правого заднего сиденья | |
| 34 | 10A Предохранители в багажнике /грузовом отсеке |
| 35 | 5A Модуль управления автомобилем с интернет-подключением; Модуль управления для Volvo On Call |
| 36 | 20A Дверной модуль в левой задней двери |
| Электропривод левого заднего сиденья | |
| 37 | 40A Модуль управления аудиосистемой (усилитель) (только в некоторых моделях) |
| 38 | 40A Модуль вентилятора климатической системы (задний) |
| 39 | 5A Многодиапазонный антенный модуль |
| 40 | 5A Функция массажа передних сидений. |
| 41 | Не используется |
| 42 | 15A Стеклоочиститель заднего стекла |
| 43 | 15A Модуль управления топливным насосом |
| 44 | 5A Двухмоторный: обмотки реле распределительной коробки в моторном отсеке; Обмотки реле масляного насоса коробки передач |
| 45 | Не используется |
| 46 | 15A Обогрев сиденья водителя |
| 47 | 15A Обогрев сиденья переднего пассажира |
| 48 | 10A Насос охлаждающей жидкости |
| 49 | Не используется |
| 50 | 20A Дверной модуль в левой передней двери |
| Двухмоторный: Сиденье водителя с электроприводом | |
| 51 | 20A Модуль управления активным шасси |
| 52 | Не используется |
| 53 | 10A Модуль управления датчиком |
| 54 | Не используется |
| 55 | Не используется |
| 56 | 20A Дверной модуль в правой передней двери |
| Двухмоторный: сиденье переднего пассажира с электроприводом | |
| 57 | Двухмоторный: дисплей функций удобства для пассажиров задних сидений; Бортовая диагностика (OBD II) в туннельной консоли между задними сиденьями; Дополнительный датчик движения |
| 58 | 5A ТВ (только на некоторых рынках) |
| 59 | 15A Главный предохранитель для предохранителей 52, 53, 57 и 58 (информационно развлекательная группа) |
Блок под капотом

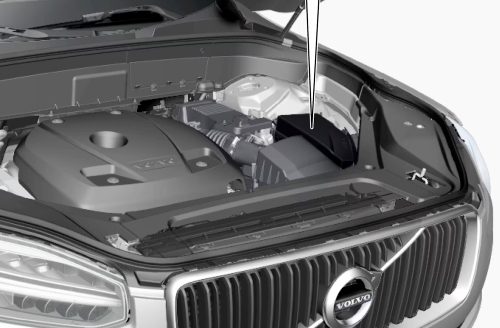

В моторной отсеке блок с предохранителями и реле установлен рядом с фарой с левой стороны.

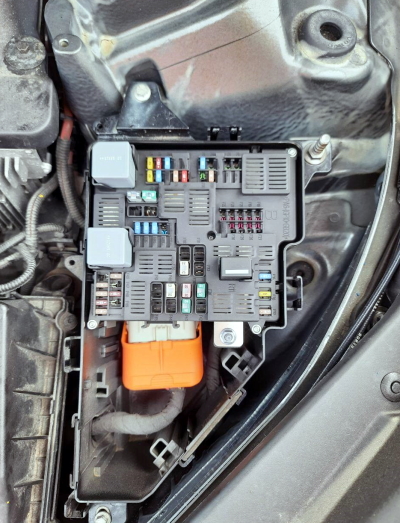

Сам блок будет выглядеть примерно вот так.

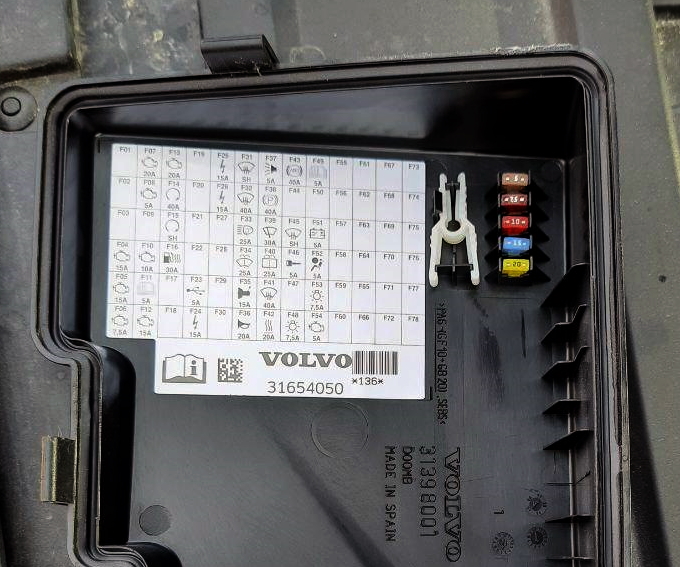

Сверяйте назначение со своими схемами на обратной стороне крышке блоков.

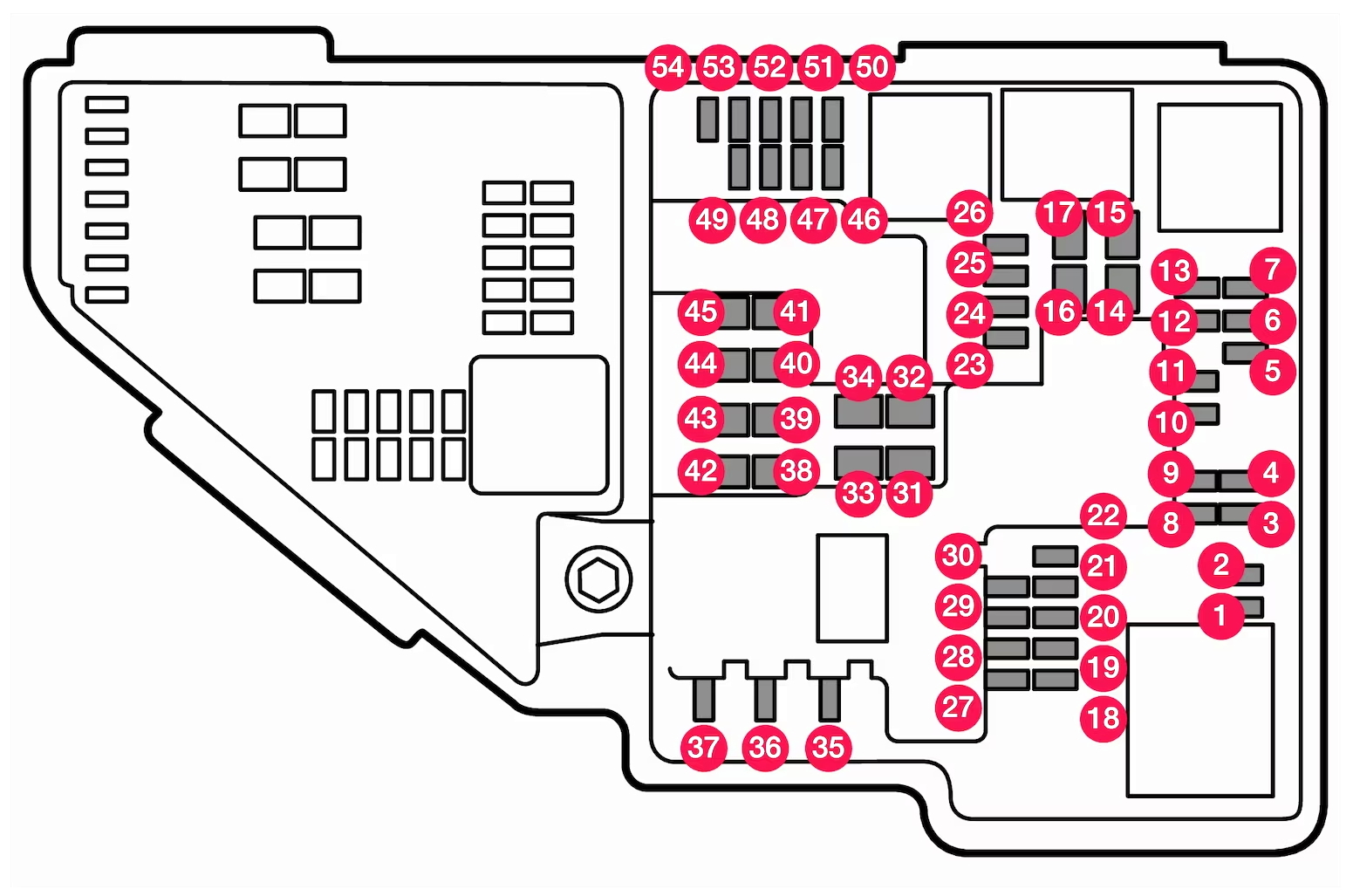

Схема
Обозначение
| 1 | Не используется |
| 2 | Не используется |
| 3 | Не используется |
| 4 | 5A Модуль управления исполнительным механизмом включения/ переключения передач автоматической коробки передач |
| 5 | 5A Модуль управления высоковольтным отопителем охлаждающей жидкости |
| 6 | 5A Модуль управления кондиционером/ кондиционером; запорный клапан теплообменника; клапан отсечки охлаждающей жидкости через систему климат-контроля |
| 7 | 5A Модуль управления гибридной батареей; высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В |
| 8 | Не используется |
| 9 | 10A Преобразователь для управления подачей на электродвигатель заднего моста |
| 10 | 10A Модуль управления гибридной батареей; высоковольтный преобразователь для комбинированного высоковольтного генератора/стартера с преобразователем напряжения 500–12 В |
| 11 | 5A Зарядный модуль |
| 12 | 10A Отсечной клапан охлаждающей жидкости гибридного аккумулятора; насос охлаждающей жидкости 1 гибридного аккумулятора |
| 13 | 10A Насос охлаждающей жидкости для системы электропривода |
| 14 | 25A Вентилятор охлаждения гибридных компонентов |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Не используется |
| 20 | Не используется |
| 21 | Не используется |
| 22 | Не используется |
| 23 | Не используется |
| 24 | 15A Розетка 12 В в туннельной консоли спереди |
| 25 | 15A Not Excellence: розетка 12 В в туннельной консоли между сиденьями второго ряда |
| Excellence: розетка 12 В в туннельной консоли между задними сиденьями; Порты USB в туннельной консоли между задними сиденьями | |
| 26 | 15A Розетка 12 В в багажнике /грузовом отсеке |
| USB-порты для держателей iPad | |
| 27 | Не используется |
| 28 | Не используется |
| 29 | Не используется |
| 30 | Не используется |
| 31 | Shunt Обогрев лобового стекла, левая сторона |
| 32 | 40A Обогрев лобового стекла, левая сторона |
| 33 | 25A Омыватели фар |
| 34 | 25A Омыватель ветрового стекла |
| 35 | Не используется |
| 36 | 20A Сигнал |
| 37 | 5A Сирена сигнализации |
| 38 | 40A Модуль управления тормозной системой (клапаны, стояночный тормоз) |
| 39 | 30A Дворники |
| 40 | 25A Омыватель заднего стекла |
| 41 | 40A Обогрев лобового стекла, правая сторона |
| 42 | 20A Автономный обогреватель |
| 43 | 40A Модуль управления тормозной системой (насос ABS) |
| 44 | Не используется |
| 45 | Shunt — Обогрев лобового стекла, правая сторона |
| 46 | 5A Питание при включенном зажигании: Модуль управления двигателем; компоненты трансмиссии, электроусилитель руля, центральный электрический модуль |
| 47 | 5A Внешний звук автомобиля (некоторые рынки) |
| 48 | 7,5A Правая фара |
| 48 | 15A Правая фара, некоторые модели со светодиодами |
| 49 | Не используется |
| 50 | Не используется |
| 51 | Не используется |
| 52 | 5A Подушки безопасности |
| 53 | 7,5A Левая фара |
| 53 | 15A Левая фара, некоторые модели со светодиодами |
| 54 | 5A Датчик педали акселератора |
| 55 | 15A модуль управления трансмиссией; блок управления селектором передач |
| 56 | 5A Модуль управления двигателем |
| 57 | Не используется |
| 58 | Не используется |
| 59 | Не используется |
| 60 | Не используется |
| 61 | 20A Модуль управления двигателем; привод; дроссельный узел; клапан турбонагнетателя |
| 62 | 10A Соленоиды; клапан; термостат системы охлаждения двигателя |
| 63 | 7,5A Вакуумные регуляторы; клапан |
| 64 | 5A Модуль управления заслонкой спойлера; модуль управления жалюзи радиатора |
| 65 | Не используется |
| 66 | 15A Лямбда-зонд с подогревом, передний; кислородный датчик с подогревом, задний |
| 67 | 15A соленоид масляного насоса; магнитная муфта кондиционера; кислородный датчик с подогревом (в центре) |
| 68 | Не используется |
| 69 | 20A Модуль управления двигателем |
| 70 | 15A Катушки зажигания; Свечи зажигания |
| 71 | Не используется |
| 72 | Не используется |
| 73 | 30A Модуль управления масляным насосом коробки передач |
| 74 | 40A Модуль управления вакуумным насосом |
| 75 | 25A Привод коробки передач |
| 76 | Не используется |
| 77 | Не используется |
| 78 | Не используется |
За работу переднего прикуривателя отвечает предохранитель номер 24 на 15А.
Блок в багажнике

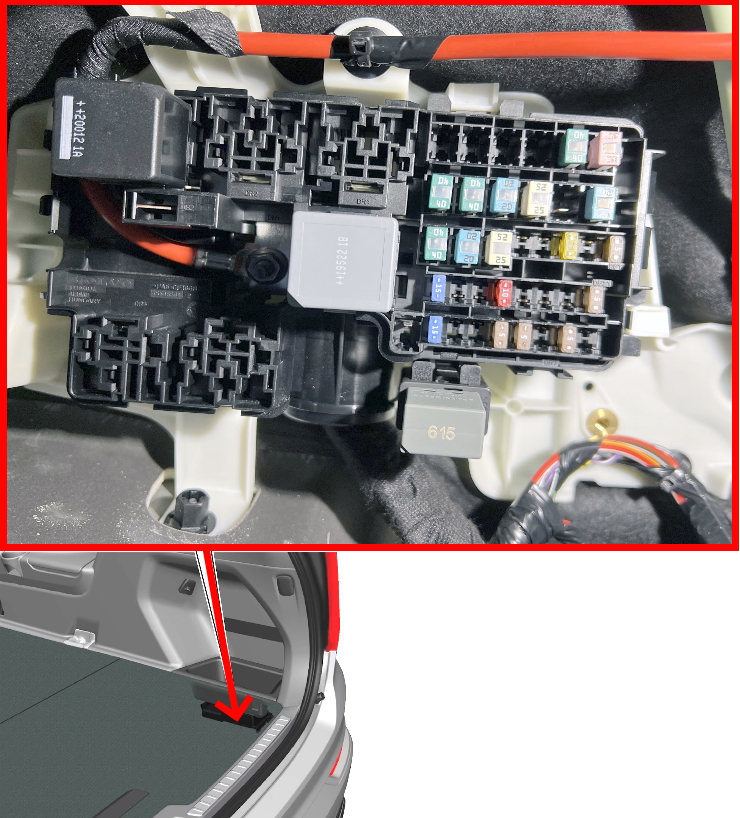

В багажном отсеке с правой стороны устанавливается ещё один блок с предохранителями и реле.
Cхема перевёрнута в сравнении с изображением.

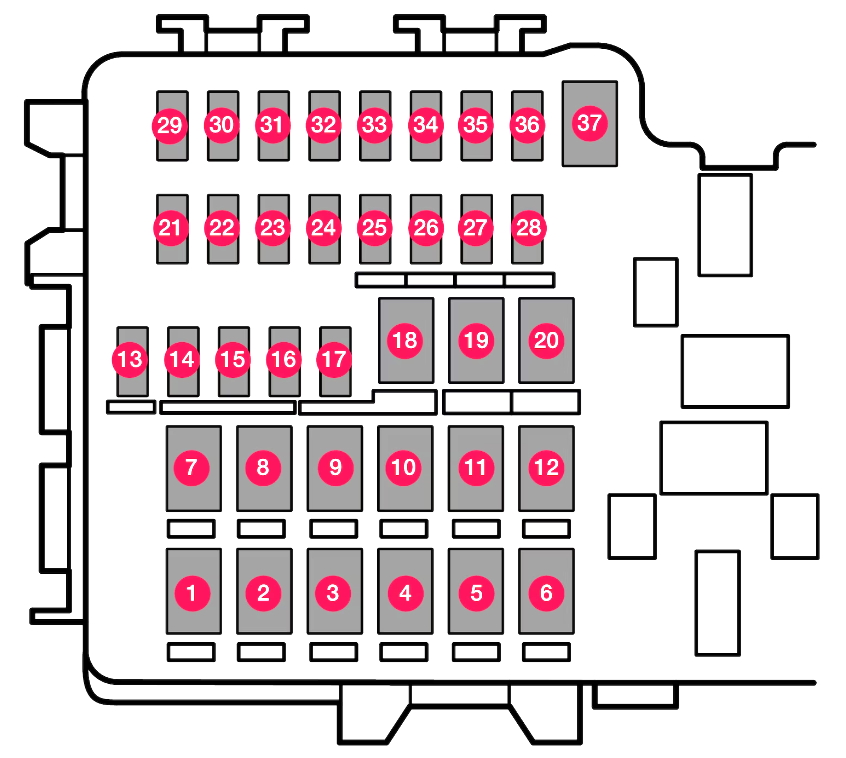

Схема
Назначение
| 1 | 30A Обогрев заднего стекла |
| 2 | 40A Двухмоторный: Центральный электрический модуль |
| 3 | 40A Компрессор с пневматической подвеской |
| 4 | 30A Задний дополнительный электроотопитель (правая сторона) |
| 5 | 30A Двухмоторный: электрические розетки в туннельной консоли между задними сиденьями. |
| 6 | 15A Задний дополнительный электроотопитель (левая сторона) |
| 7 | 20A Двухмоторный: Дверной модуль справа, сзади |
| 8 | 30A Модуль управления снижением оксидов азота (дизель) |
| 9 | 25A Задняя дверь с электроприводом |
| 10 | 20A Сиденье переднего пассажира с электроприводом |
| 11 | 40A Модуль управления фаркопом |
| 12 | 40A Модуль натяжителя ремня безопасности (правая сторона) |
| 13 | 5A Внутренние обмотки реле |
| 14 | 15/20A Модуль управления снижением оксидов азота (дизель) |
| Двухмоторный: Дверной модуль слева, сзади | |
| 15 | 5A Модуль обнаружения движения ноги для открывания двери багажника с электроприводом |
| 16 | USB-концентратор/порт для аксессуаров |
| 17 | 20A Модуль электроскладывания сидений третьего ряда |
| 18 | 25A Модуль управления фаркопом |
| 18 | 40A Дополнительный модуль |
| 19 | 20A Сиденье водителя с электроприводом |
| Двухмоторный: Дверной модуль слева, спереди | |
| 20 | 40A Модуль натяжителя ремня безопасности (левая сторона) |
| 21 | 5A Камера помощи при парковке |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Не используется |
| 25 | 10A Двухмоторный: подача при включенном зажигании |
| 26 | 5A управления подушками безопасности и преднатяжителями ремней безопасности |
| 27 | 10A Двухмоторный: |
| 5A Превосходство: кулер; Подстаканник с подогревом/охлаждением (задний) | |
| 28 | 15A Обогрев заднего сиденья (левая сторона) |
| 29 | Не используется |
| 30 | 5A Информация о слепых зонах (BUS); Модуль управления внешним сигналом заднего хода |
| 31 | Не используется |
| 32 | 5A Модули натяжителей ремней безопасности |
| 33 | 5A Активатор системы ОГ (бензин, некоторые варианты двигателя) |
| 34 | Не используется |
| 35 | 15A Модуль управления полным приводом (AWD) |
| 36 | 15A Обогрев заднего сиденья (правая сторона) |
| 37 | Не используется |
Есть что добавить или знаете как сделать материал лучше — пишите в комментарии.
