Ravon R3 Nexia — предохранители и реле
Ravon R3 Nexia — автомобиль Узекистанского подразделения компании GM, выпускается на базе Chevrolet Aveo. Производился в 2016, 2017, 2018, 2019, 2020 годах и по настоящее время. В нашей статье вы найдете описание предохранителей и реле в равон нексия р3, схемы блоков с их фотографиями, а так же отметим предохранитель отвечающий за прикуриватель.
Сверяйте актуальное обозначение элементов на обратной стороне крышки либо с Вашей инструкцией.
Блок в салоне
Он находится на левой стороне (торце) приборной панели, за защитой крышкой.

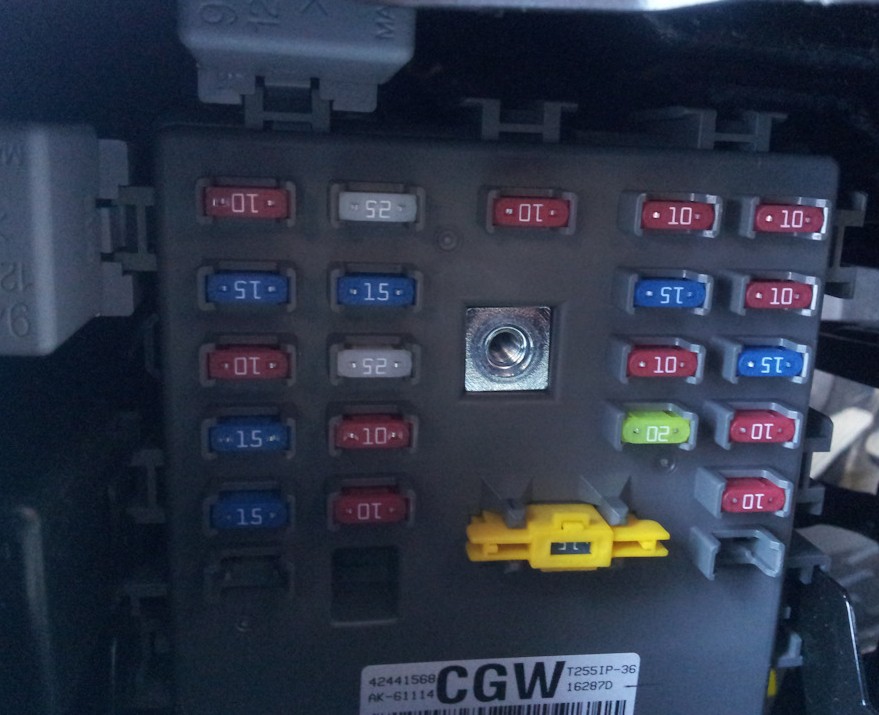

Фотография

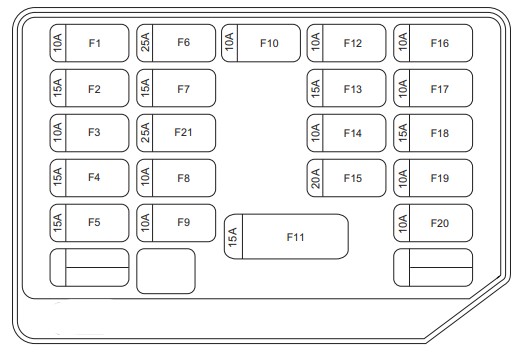

Схема
Описание вариант 1
- F1 — Модуль подушки безопасности
- F2 — Система контроля двигателя 1
- F3 — Диагностический шлейф ERA GLONASS
- F4 — Замок двери
- F5 — Звуковой сигнал
- F6 — Стеклоочиститель
- F7 — Стоп — сигнал
- F8 — Задний противотуманный фонарь
- F9 — Электрическое зеркало
- F10 — Комбинация приборов
- F11 — Аудиосистема 1
- F12 — Сигнал поворота
- F13 — Прикуриватель
- F14 — Плафон в салоне
- F15 — Дневные ходовые огни 1
- F16 — Рычаг переключения автоматической коробки передач / Дневные ходовые огни 2
- F17 — Аудиосистема / Часы
- F18 — Электронный блок управления двигателем
- F19 — Фонарь заднего хода
- F20 — Зеркало с подогревом
- F21 — Подогрев заднего стекла
За прикуриватель отвечает предохранитель номер 13 на 15А.

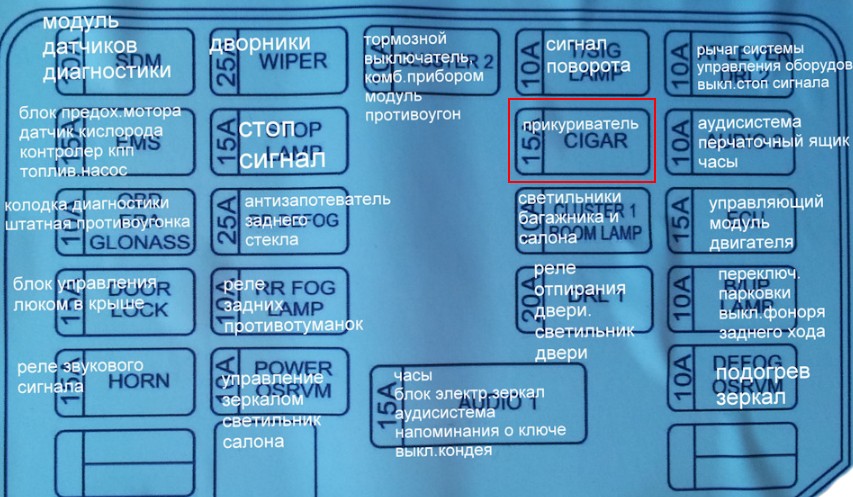

Вариант 2
Блок под капотом
Блок предохранителей и реле в моторном отсеке находится за резервуаром охлаждающей жидкости.

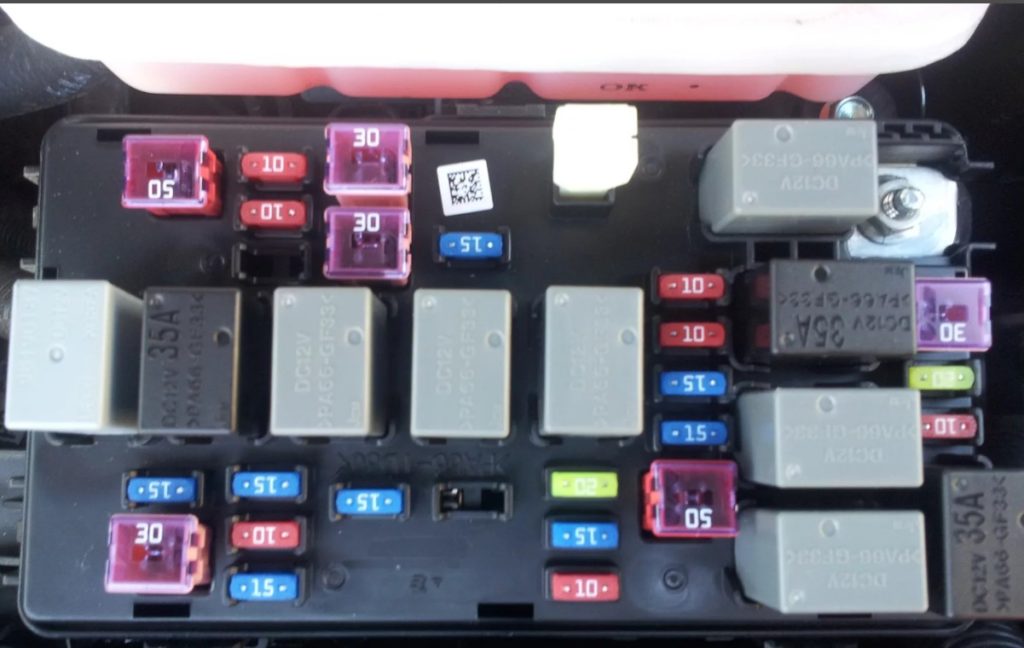

Фотография

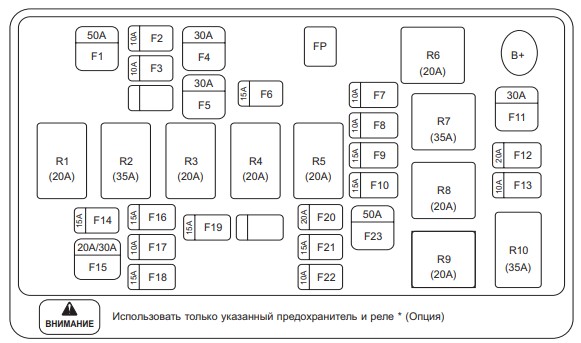

Схема
Назначение вариант 1
Обозначение вариант 2
Предохранители
- F1 — Аккумулятор
- F2 — Левый стояночный фонарь
- F3 — Правый стояночный фонарь
- F4 — Стартер / зажигание 2
- F5 — Комп. сист. кондиц. / зажигание 1
- F6 — Световая аварийная сигнализация
- F7 — Правая фара ближнего света
- F8 — Левая фара ближнего света
- F9 — Передние противотуманные фары *
- F10 — Фары дальнего света
- F11 — Высокая скорость вентилятора охлаждения
- F12 — Низкая скорость вентилятора охлаждения
- F13 — Компьютер системы кондиционирования *
- F14 — Электрический стеклоподъемник 2 *
- F15 — Электрический стеклоподъемник 1 *
- F16 — Топливный насос
- F17 — Модуль управления двигателем
- F18 — Система контроля двигателя 1 *
- F19 — Система контроля двигателя 2 *
- F20 — Резерв
- F21 — Резерв
- F22 — Резерв
- F23 — АБС *
Реле
- R1 — Топливный насос
- R2 — Электрический стеклоподъемник *
- R3 — Стояночный фонарь
- R4 — Передние противотуманные фары
- R5 — Фары дальнего света
- R6 — Фары ближнего света
- R7 — Высокая скорость вентилятора охлаждения
- R8 — Низкая скорость вентилятора охлаждения
- R9 — Система кондиционирования воздуха *
- R10 — Главное реле *
- FR — Пинцет для предохранителей
Руководство по эксплуатации
Больше информации про ремонт и обслуживание Ravon nexia можете найти в книге: «скачать«.
