Renault Dokker предохранители и реле
Renault Dokker производится с разными вариантами кузова: пассажирский, грузовой панельный фургон. Фактически, это переработанная версия модели Lodgy и относится к классу коммерческих автомобилей. Выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и по настоящее время. В нашей публикации мы предлагаем ознакомится с описанием предохранителей Рено Докер со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.
В данной модели предусмотрены два основных блока с предохранителями и реле. Назначение предохранителей и реле, а так же их наличие зависит от степени электро оснащенности автомобиля и региона поставки.
Блок под капотом
В моторном отсеке блок с предохранителями и реле находится рядом с аккумулятором и закрыт защитной крышкой.

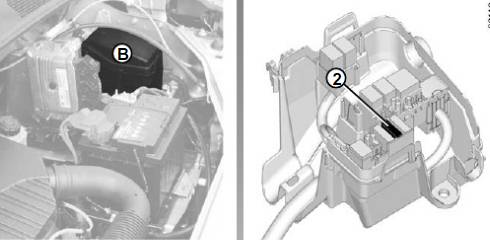

Расположение

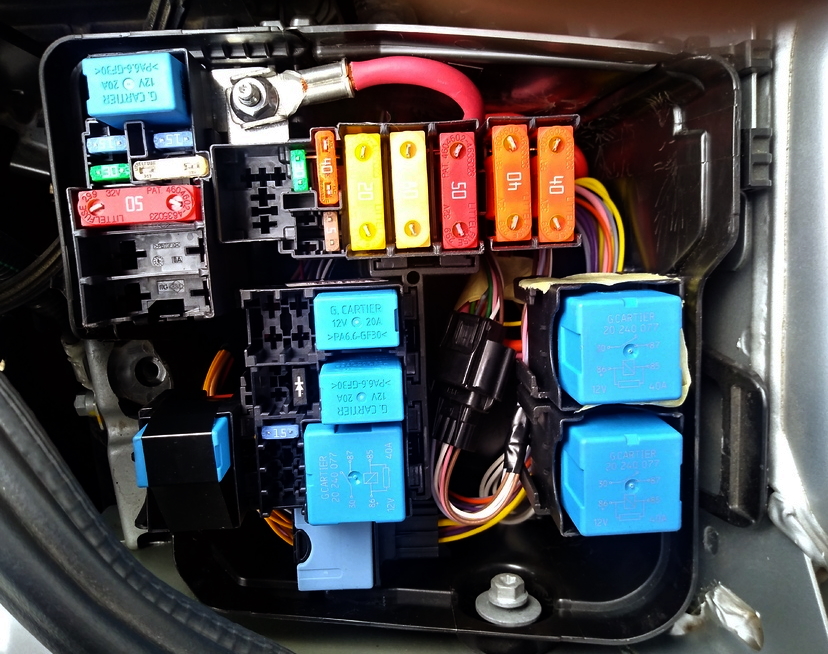

Фотография

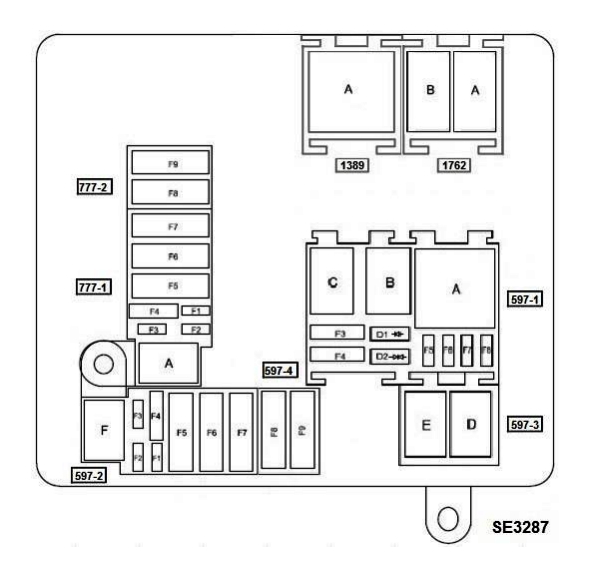

Схема
Описание
| 777 | |
| F1 | Резервный |
| F2 | 7,5А Датчика силы тока аккумуляторной батареи (928) |
| F3 | 30А Обогрев заднего стекла |
| F4 | 25А ЭБУ АБС / ESP (1094) |
| F5 | 70А Цепи питания предохранителей (F11-F23-F24-F25-F26-F27-F34-F39) в салоне |
| F6 | 60А Цепи питания предохранителей (F1-F14-F15-F16-F17-F18-F19-F20-F21-F22-F32-F33-F37-F38) , стеклоподъёмники |
| F7 | 50А ЭБУ АБС / ESP (1094) |
| F8 | 40/60А Цепи питания предохранителей (F9-F10) в салоне |
| F9 | 80А Дополнительный отопитель салона |
| A | Резервное реле |
| 597-1 | |
| D1 | диод электромагнитной муфты кондиционера (171) |
| D2 | диод: электро вентилятора системы охлаждения двигателя (188) |
| F3 | 20A Топливный насос |
| F4 | Резервный |
| F5 | 15/20А Защита цепей двигателя, Стартер, Компрессо кондиционера |
| F6 | Резервный |
| F7 | Резервный |
| F8 | Резервный |
| A | Реле питания эбу системы впрыска топлива |
| B | Компрессор кондиционера либо реле 1-й скорости вращения электровентилятора |
| C | Реле топливного насоса |
| 597-2 | |
| F1 | 30А Стартер |
| F2 | 15А ЭБУ АКП |
| F3 | 15А Муфта компрессора кондиционера 25А Электртовентилятор |
| F4 | 25А Топливный насос и впрыск топлива |
| F5 | 50А Реле управления электровентилятором системы охлаждения двигателя |
| F6 | 20А Питания разъема электропроводки двигателя/системы впрыска (R24) |
| F7 | 80А Насос усилителя рулевого управления в сборе (186) |
| А | Резервное реле |
| Е | Реле стартера |
| D | Реле отключения топливного насоса |
| F | Реле стартера |
Блок в салоне
В салоне блок предохранителей и реле находится под панелью приборов, за защитной крышкой.

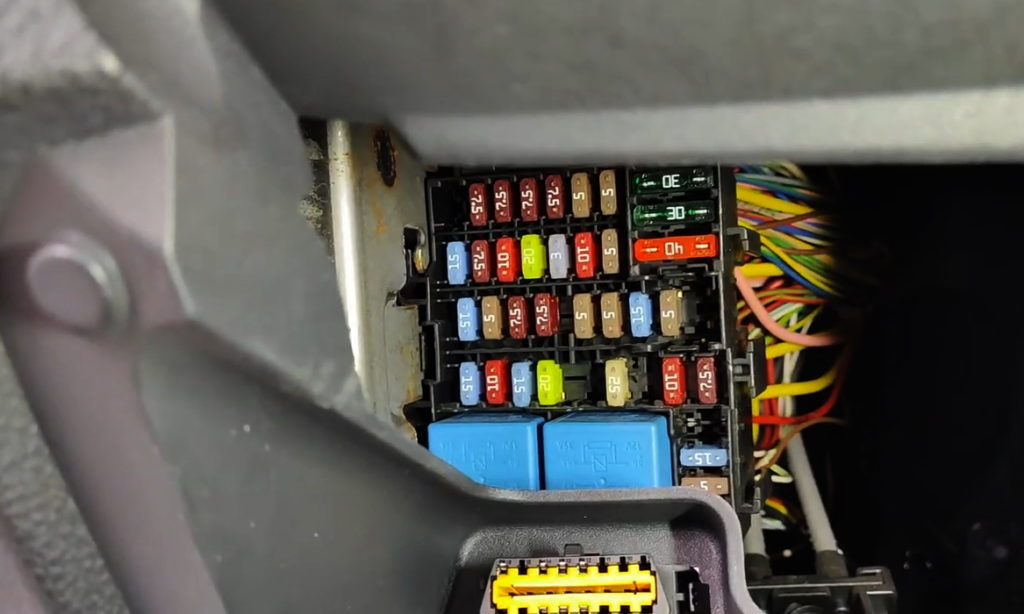

Фото — пример

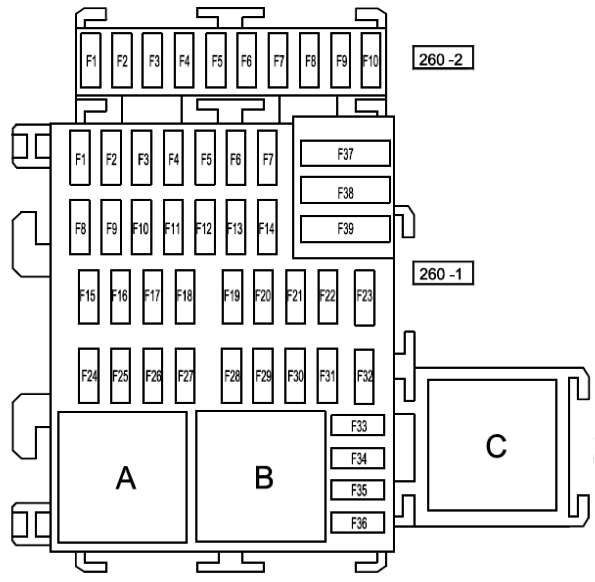

Схема
Назначение
260-1
| F1 | 15A Водяной насос |
| F2 | 7,5А Левая фара дальнего света |
| F3 | 7,5А Правая фара дальнего света |
| F4 | 7,5А Левая фара ближнего света |
| F5 | 7,5А Правая фара ближнего света |
| F6 | 5А Габаритные огни |
| F7 | 5А Выключателя ограничителя и регулятора скорости движения (1081), выключателя системы стабилизации траектории (1106), выключателя центрального замка/ огней аварийной сигнализации (1391), переключателя экономичного режима (1629), фонаря освещения номерного знака (166) — |
| F8 | 15А Разъем для подключения дополнительного оборудования сзади |
| F9 | 7,5А Задняя противотуманная фара |
| F10 | 10/15А Звуковой сигнал и звуковые предупреждения |
| F11 | 20А Центральный замок, блокировки дверей |
| F12 | 5А Система поддержания курсовой устойчивости (ESC) и ABS |
| F13 | 10A Освещение в салоне |
| F14 | 7,5А ЭБУ АКП, эбу системы контроля парковки, задний фонарь |
| F15 | 15А Стеклоочистители и стелоомываетли |
| F16 | 15А Aудиосистема, подогрев сидений |
| F17 | 7,5А Лампы дневного света (ближний свет) |
| F18 | 7,5А Стоп сигналы |
| F19 | 5А ЭБУ впрыска, реле топливного насоса, реле стартера |
| F20 | 5А Подушки безопасности |
| F21 | 5А Выключатель ограничителя и регулятора скорости движения (1081), эбу системы контроля парковки (1222), блок сигнализации непристегнутого ремня безопасности (1601), управления реле обогрева заднего стекла (235) |
| F22 | 5А Усилитель рулевого управления |
| F23 | 20А Прицеп |
| F24 | 15А Цепи питания предохранителей (F12-F13) |
| F25 | Резерв |
| F26 | 15А Указатели поворота и аварийная сигнализация |
| F27 | 20А Переключатели подрулевые |
| F28 | Резерв |
| F29 | 25А Противотуманные фары |
| F30 | Резерв |
| F31 | 5А Щиток приборов |
| F32 | 7,5А Вентиляция салона автомобиля |
| F33 | 15А Прикуриватель |
| F34 | 15А Диагностического разъем (225), аудиосистема (261) |
| F35 | 5А Электрозеркала |
| F36 | 10А Противотуманные фары |
| F37 | 30А Стартер |
| F38 | 30А Стеклоочистели и омыватели |
| F39 | 40А Климатическая установка |
За прикуриватель отвечает предохранитель номер 33 на 15А.
260-2
| F1 | 30A Стеклоподъемники |
| F2 | 5А Электропривод зеркал |
| F3 | 30А Стеклоподъёмники |
| F4 | 5А BCM |
| F5 | Резерв |
| F6 | Резерв |
| F7 | Резерв |
| F8 | 25А Стеклоподёмники |
| F9 | 20А Климатическая установка |
| F10 | 15А Дополнительная розетка |
Реле
- А — реле электровентилятора подачи холодного воздуха (233)
- B — реле обогрева заднего стекла (235)
- C — электрические стеклоподъемники задних дверей
Есть что добавить — пишите в комментарии.
