Renault Kadjar предохранители и реле
Renault Kadjar производился в 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 году. За это время модель прошла рестайлинг. В нашем материалы вы сможете найти описание предохранителей и реле Рено Каджар со схемами блоков, местами их расположения и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле, а так же их количество в блоках может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блоки в салоне

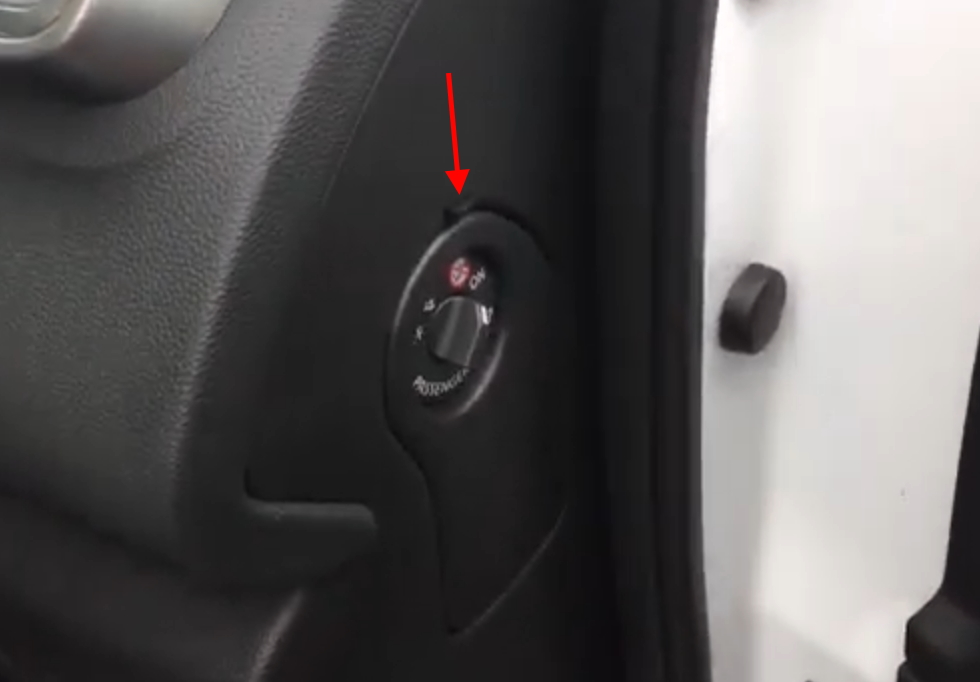

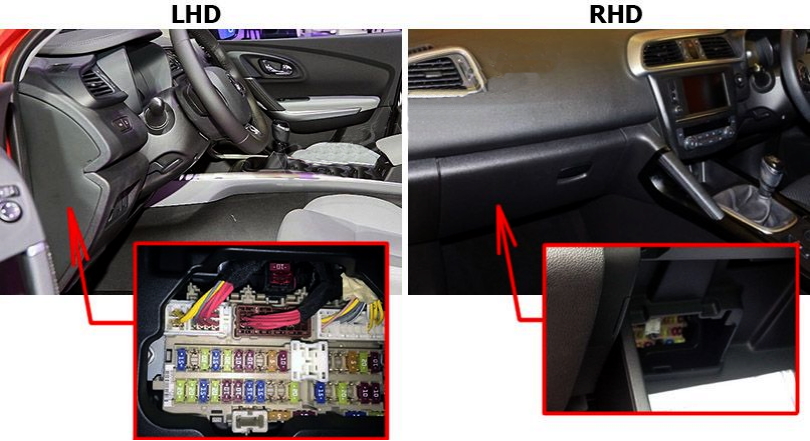

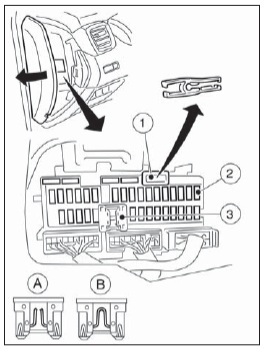

В салоне могут устанавливаться 2 основных блока с предохранителями: с левой и правой стороны панели приборов (с торца, за защитной крышкой.)

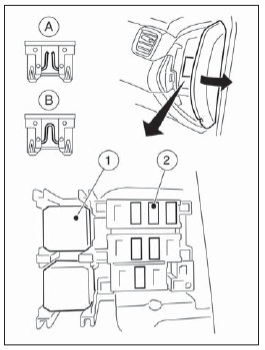

Правый блок
Левый блок (основной)
Основной блок
Фото пример
Сверяйте информацию со своими схемами на крышке блоков.

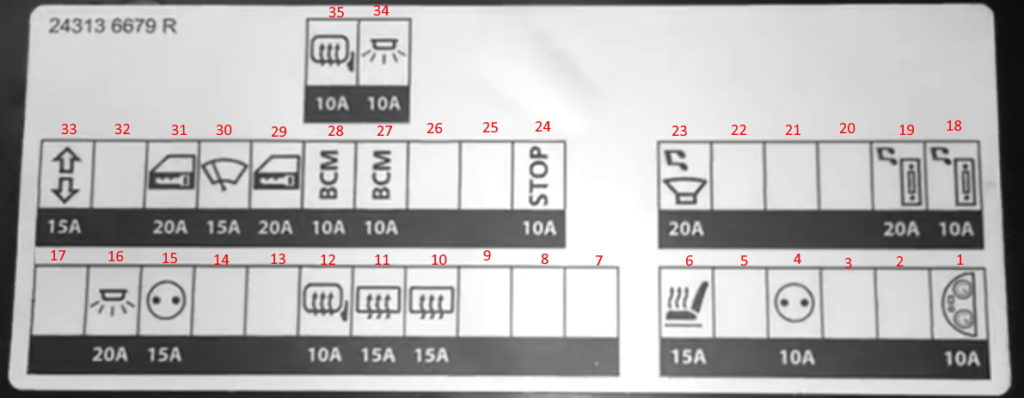

Схема
Описание
| 1 | 10A Панель приборов |
| 2 | 10A Подушки безопасности |
| 3 | |
| 4 | 10А Розетка дополнительного оборудования |
| 5 | |
| 6 | 15A Подогрев сидений |
| 7 | 20A Отопитель, усилитель кондиционера, реле перезапуска двигателя (Engine Restart Baypass Control) |
| 8 | |
| 9 | |
| 10 | 15A Обогрев заднего стекла |
| 11 | 15A Обогрев заднего стекла |
| 12 | 10A Обогрев зеркал |
| 13 | 10А АБС либо стоп сигналы |
| 14 | 20А |
| 15 | 15А Прикуриватель |
| 16 | 20А Освещение в салоне |
| 17 | 20A Мотор отопителя, резистор, усилитель кондиционера |
| 18 | 10А Аудиосистема |
| 19 | 20А Аудио система, блок управления навигацией, камера кругового обзора |
| 20 | 5A Блок кузовной электроники (BCM), сирена, многофункциональный переключатель |
| 21 | |
| 22 | |
| 23 | 20А Аудио |
| 24 | 10A Выключатель ламп стоп-сигнала, блок кузовной электроники (BCM) |
| 25 | 5A Полный привод, усилитель антенны противоугонной системы |
| 26 | |
| 27 | 10A Блок кузовной электроники (BCM), многофункциональный переключатель |
| 28 | 10A Блок кузовной электроники (BCM), лектрический стояночный тормоз, диагностический разъем, полный привод, подсветка панели приборов/выключателей, реле стеклоподъемников, реле складывания зеркал, реле открытия зеркал |
| 29 | 20А Центральный замок, блок кузовной электроники (BCM) |
| 30 | 15A Омыватель стекла |
| 31 | 20А Центральный замок, блок кузовной электроники (BCM) |
| 32 | |
| 33 | 15А Аварийная сигнализация и указатели поворота |
| 34 | 10А Освещение салона |
| 35 | 10А Обогрев |
За прикуриватель отвечает предохранитель номер 15.

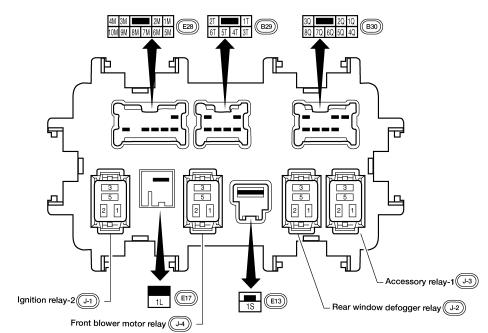

Отдельные элементы реле находятся с обратной стороны блока.
- Реле системы зажигания
- Реле переднего вентилятора двигателя
- Реле задних противотуманных фар
- Вспомогательное реле
Дополнительный блок

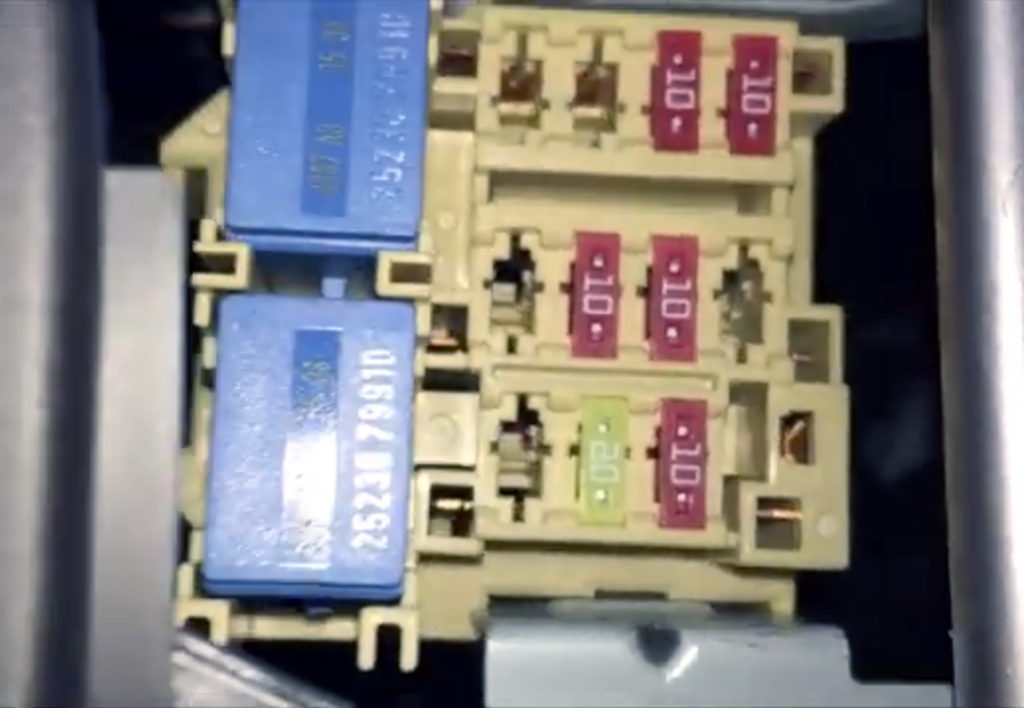

Фото пример

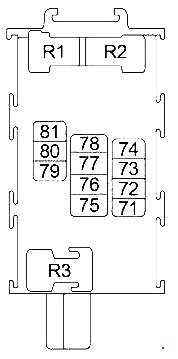

Схема
Назначение
| 71 | 10A Датчик угла поворота рулевого колеса |
| 72 | 10A Комбинация приборов |
| 73 | 10A Аудио система, блок управления навигацией, камера кругового обзора |
| 74 | 10A Блок управления коробкой передач (TCM) |
| 75 | — |
| 76 | 10A Блок управления кондиционера, усилитель кондиционера |
| 77 | 10A ABS |
| 78 | — |
| 79 | 10A Реле масляного насоса |
| 80 | 20A Аудио система, блок управления навигацией, камера кругового обзора |
| 81 | 10A Блок управления коробкой передач (TCM) |
| R1 | Вспомогательное реле |
| R2 | Зажигание |
Отдельно, под панелью, могут устанавливаться некоторые дополнительные элементы. Например, предохранители: Реле масляного насоса и Блок управления коробкой передач (TCM).
Блоки под капотом
Монтажные блоки

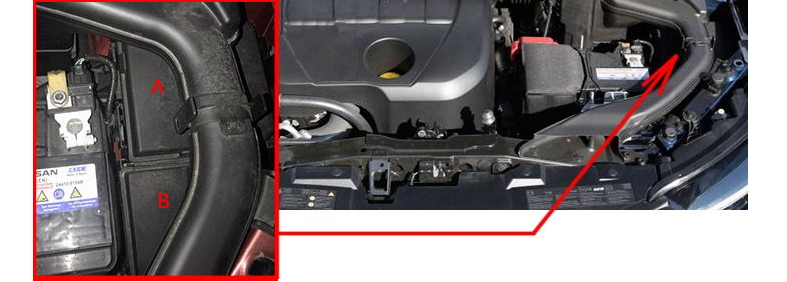

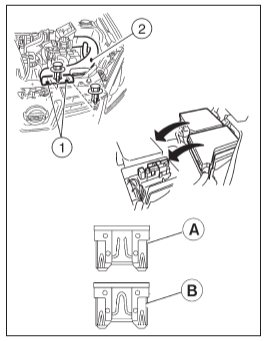

Они находятся под капотом в моторном отсеке с левой стороны, под патрубком воздухозаборника.
Для доступа к блокам надо снять патрубок воздухозаборника.
- А — требует замены
- B — целый предохранитель
Блок А

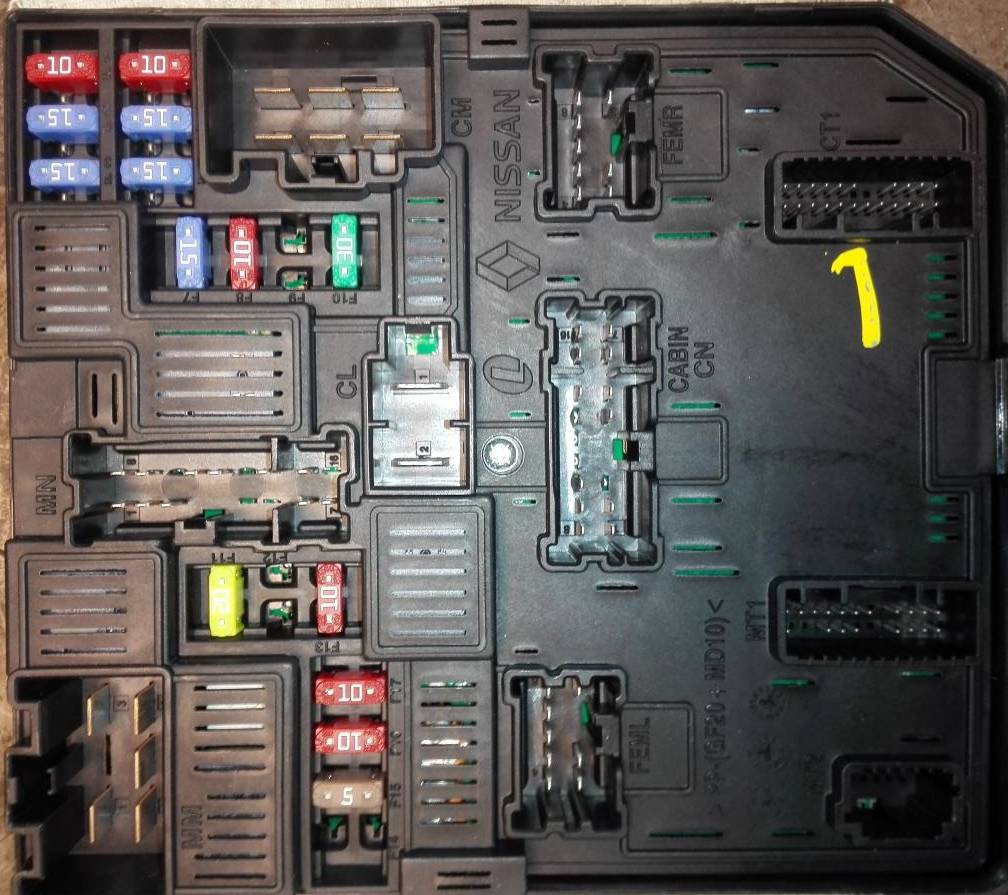

Фото 1-го монтажного блока А
Описание с крышки

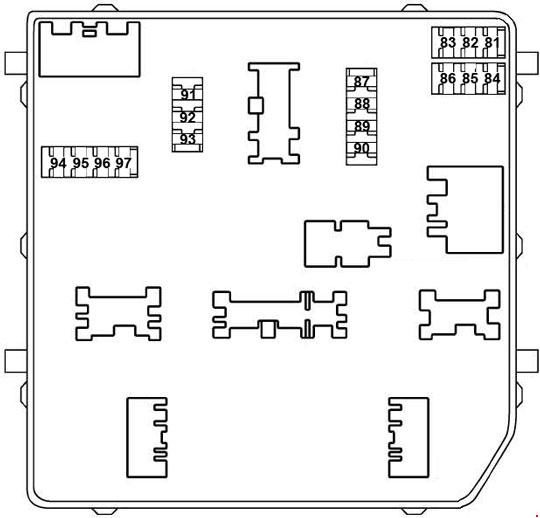

Схема
Обозначение
| 81 | 10А Блок управления двигателем |
| 82 | 15А Блок управления двигателем, |
| 83 | 15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости |
| 84 | 10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм |
| 85 | 15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания |
| 86 | 15А Форсунки, катушки зажигания, блок предохранителей |
| 87 | 15А Реле компрессора кондиционера |
| 88 | 10А АБС |
| 89 | 15А Насос охлаждающей жидкости |
| 90 | 30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя |
| 91 | 20А Реле топливного насоса |
| 92 | 30А Стартер |
| 93 | 10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи |
| 94 | 5А EPS |
| 95 | 5А Блок блокировки рулевого колеса |
| 96 | 10А Реле повторного запуска (старт-стоп) / ABS |
| 97 | 10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи |
Блок B

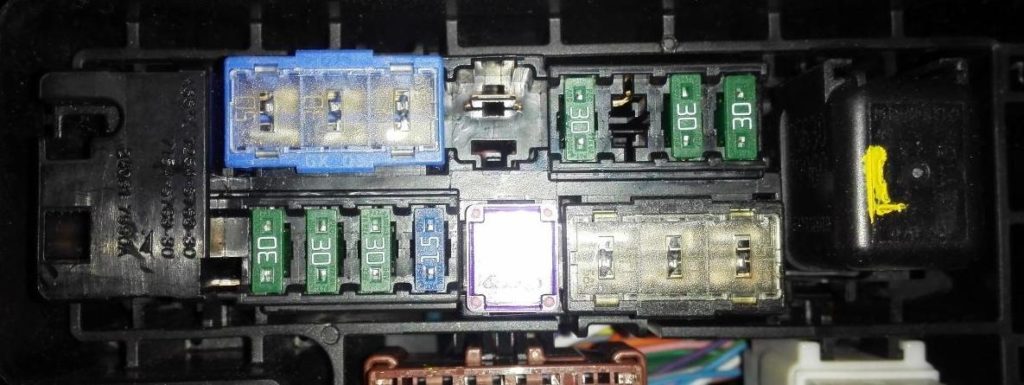

Фото пример 2-го монтажного блока

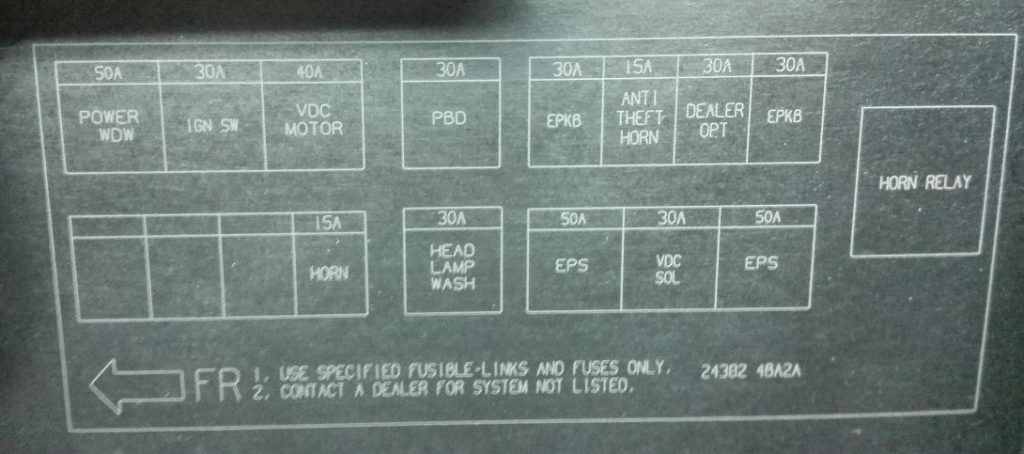

Схема с крышки блока

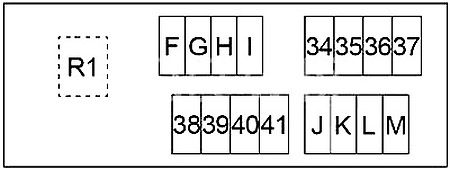

Схема
Расшифровка
| 34 | 15A Реле звукового сигнала |
| 35 | 30A Дизель: Реле PTC 2 |
| 36 | 30A Дизель: Реле PTC 3 |
| 37 | 30A Дизель: Реле PTC 1 |
| 38 | 30A Электрический стояночный тормоз |
| 39 | 30A Опциональный разъем |
| 40 | — |
| 41 | 30A Электрический стояночный тормоз |
| F | 50A ESP |
| G | 30A ABS |
| H | 50A ESP |
| I | 30A Реле омывателей фар |
| J | — |
| K | 40A ABS |
| L | 30A Реле стартера, реле зажигания (предохранители: «1», «2», «3», «4», «10», «11», «12») |
| M | 50A Реле стеклоподъемников, стеклоподъемники, шторка, электропривод сидений |
| R1 | Реле звукового сигнала |

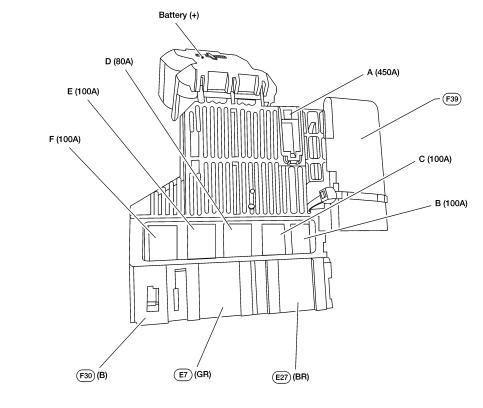

Блок силовых предохранителей
Он расположен на плюсовой клемме аккумуляторной батареи и состоит из плавких вставок высокой мощности.
Схема
Назначение
| A | 450А Стартер, реле перезапуска двигателя (Engine Restart Baypass Relay) |
| B | 450А Генератор |
| C | 100А Вспомогательное реле (предохранители: «13», «14», «15»), реле обогрева заднего стекла (предохранители: «10», «11», «12»), реле отопителя (предохранители: «7», «17»), реле переднего стеклоочистителя, правая фара, задний правый фонарь, передний правый противотуманный фонарь, предохранители: «19», «20», «21», «22», «24», «25», «26», «27», «28», «29», «30», «31», «32», «33», «57», «58», «U» |
| D | 100А Реле зажигания (предохранители: «56», «61», «63», «65», «67»), реле кондиционера, реле вентилятора системы охлаждения двигателя 1, левая фара, задний левый фонарь, передний левый противотуманный фонарь, предохранители: «P», «Q» |
| E | 50А Предохранители: «R», «S», «T», «42», «44», «45», «46» |
| U | 100А Правая фара, задний правый фонарь, передний правый противотуманный фонарь, блок управления свечами накаливания, блок управления термоплунжера, предохранитель: «58» |
| V | 100А Предохранители: «F», «G», «H», «I», «K», «L», «M», «34», «35», «36», «37», «38», «39», «41», «N», «O», |
Нашли ошибку или есть что добавить — пишите в комментарии.
