Рено 19 предохранители и реле
Renault 19 — выпускался в четырех версиях: 3 и 5 дверные хэтчбеки, седан и кабриолет. Годы выпуска: 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1996 и 1997. За этот период автомобиль прошел рестайлинг. В данной статье переставлена информация о расположении блоков предохранителей и реле в рено 19 с описанием назначения элементов их схем.
Блоки с предохранителями и реле.
Основной блок расположен под бардачком. Защитная крышка блока держится на двух пластиковых винтах.

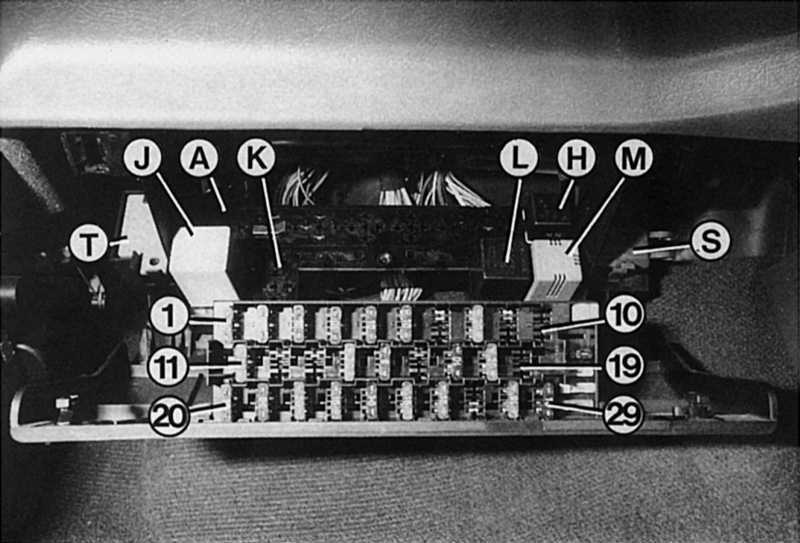

Общая фото схема
Расшифровка предохранителей
| 1 | 30 | Левый стеклоподъемник |
| 2 | 30 | Правый стеклоподъемник |
| 3 | 10 | Левые габаритные огни |
| 4 | 10 | Правые габаритные огни, индикация переключателя, предупредительный сигнал «Включен свет» |
| 5 | 10 | Задние противотуманные фары |
| 6 | 10 | Прерыватель аварийных огней |
| 7 | 30 | Кондиционер |
| 8 | 20 | Вентилятор радиатора |
| 9 | 30 | Кондиционер |
| 10 | — | Место не использовано |
| 11 | — | Место не использовано, функции двигателя* |
| 12 | 5 | Автоматическая коробка передач |
| 13 | 15 | Антиблокировочная система |
| 14 | 20 | Сдвижная крыша, бортовой компьютер, обогрев заднего стекла, обогрев зеркал |
| 15 | 5 | Противоугонная система |
| 16 | — | Место не использовано |
| 17 | 10 | Часы, радио, бортовой компьютер, противоугонная система |
| 18 | 20 | Вентилятор отопления |
| 19 | 30 | Очиститель и омыватели фар |
| 20 | 10 | Разл. режимы работы стеклоочистителя лобового стекла, конечное положение стеклоочистителя |
| 21 | 30 | Центральный замок, электронная блокировка пуска |
| 22 | 20 | Обогрев заднего стекла (Реле) |
| 23 | 15 | Радио, внутреннее освещение |
| Освещение багажника | ||
| 24 | 30 | Главный предохранитель |
| 25 | 15 | Часы, бортовой компьютер, регулировка наружных зеркал, противоугонная система |
| 26 | 15 | Стеклоочиститель и стеклоомыватель лобового стекла |
| 27 | 20 | Отопление сидений |
| 28 | 15 | Стеклоочиститель и стеклоомыватель заднего стекла, прикуриватель, свет заднего хода |
| 29 | 10 | Фонари стоп-сигнала |
За прикуриватель отвечает предохранитель номер 28.

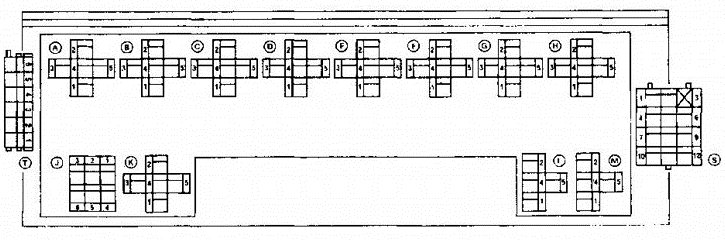

Схема реле
Описание
- A — Перемычка противотуманных фар
- B — Реле или перемычка задних противотуманных фар
- C — Реле противотуманной фары
- D — Реле фонарей заднего хода (при автоматической коробке передач)
- E — Предупредительный сигнал (крыша кабриолета)
- F — Реле реостата освещения бортового компьютера
- G — Реле дополнительного дальнего света
- H — Реле обогреваемого заднего стекла
- J — Реле выдержки срабатывания центрального замка
- K — Свободно
- L — Реле указателя поворотов
- M — Зуммер не выключения огней
- S — Гнездо диагностики
- Т — Реле задержки стеклоочистителя переднего
В зависимости от комплектации и года выпуска Вашего автомобиля, в моторном отсеке могут располагаться в различном количестве и порядке дополнительные блоки с предохранителями и реле.
