Рено Логан 2 — предохранители и реле
Renault Logan 2 относится к классу бюджетных автомобилей. В Европе известен так же под названием Dacia Logan 2. Производился с кузовами универсал и седан. Выпускался в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году и по настоящее время. За это время модель прошла рестайлинг. В данной публикации мы покажем где находятся блоки с предохранителями и реле Рено Логан 2 поколения, их фотографии и схемы с описанием назначения элементов, а так же покажем как заменить предохранитель прикуривателя.
Обращаем Ваше внимание что количество элементов, а так же их расположение в блоках зависит от комплектации и года выпуска автомобиля и может отличатся от представленной информации.

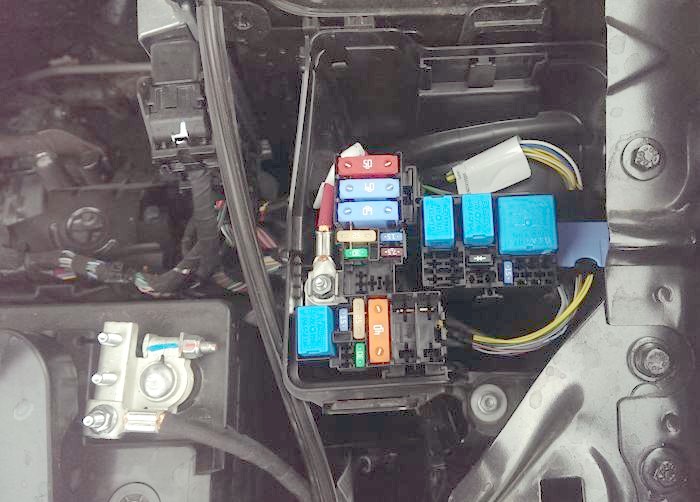

Блок под капотом
Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.

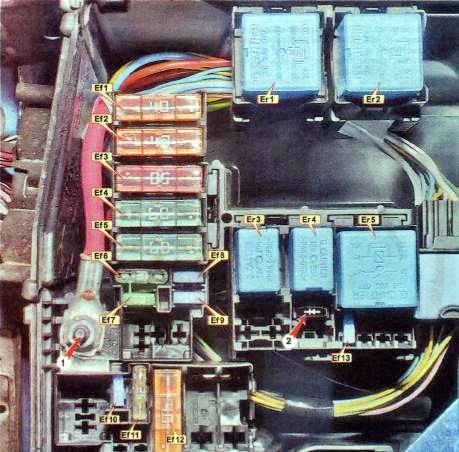

Схема
Обозначение
- Клемма аккумулятора
- Диод компрессора кондиционера
| Ef1 | 40А Правый элемент обогрева ветрового стекла |
| Ef2 | 40А Левый элемент обогрева ветрового стекла |
| Ef3 | 50А ABS/ESP |
| Ef4 | 60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31 |
| Ef5 | 60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39 |
| Ef6 | 30А ABS/ESP |
| Ef7 | 30А Обогрев заднего стекла и зеркал |
| Ef8 | 15А Противотуманные фары передние |
| Ef9 | 15А Обогрев сидений |
| Ef10 | 15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера ) |
| Ef11 | 25А Предохранитель для реле системы управления двигателем |
| Ef12 | 40А Электро вентилятор системы охлаждения |
| Ef13 | 15А Система управления двигателем |
| Er1 | 35А Реле левого обогрева стекла |
| Er2 | 35А Реле правого обогрева стекла |
| Er3 | 20А Реле топливного насоса |
| Er4 | 20А Реле компрессора кондиционера или первой скорости электро вентилятора (в зависимости от комплектации) |
| Er5 | 35А Реле управления двигателем |

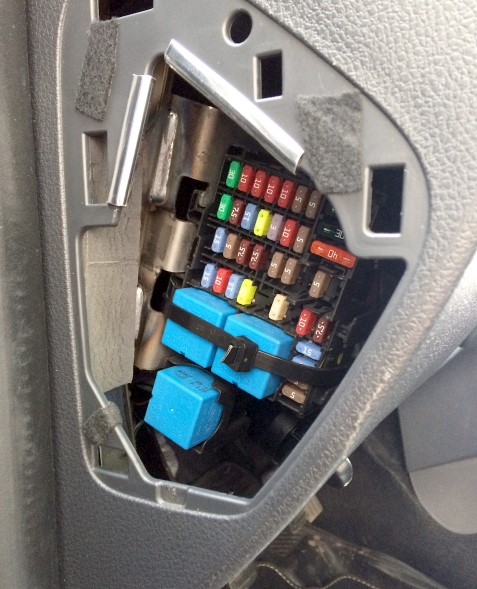

Блок в салоне
Так же как и у 1 го поколения данный блок установлен в торце слева.

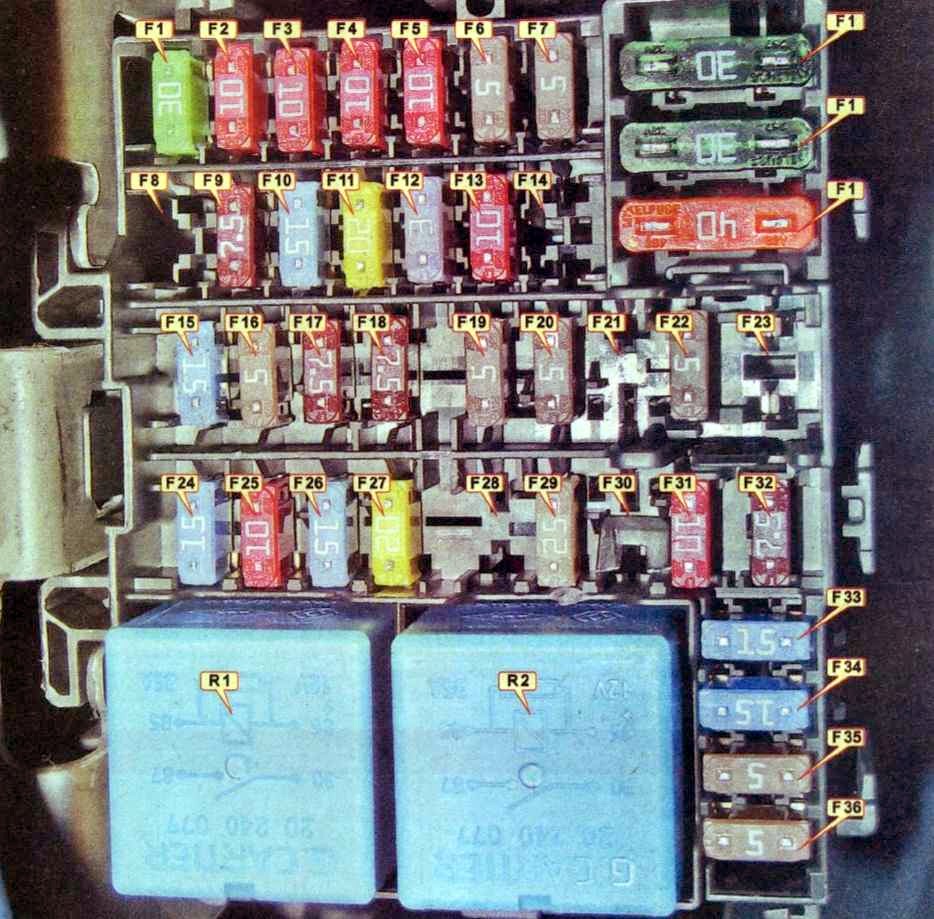

Схема
Назначение
| F1 | 30А электро стекло подъемники передние |
| F2 | 10А дальний свет левая фара |
| F3 | 10А дальний свет правая фара |
| F4 | 10А ближний свет левая фара |
| F5 | 10А дальний свет правая фара |
| F6 | 5А задние габариты, подсветка номера, подсветка |
| F7 | 5А передние габариты |
| F8 | 30А электро стекло подъемники задние |
| F9 | 7,5А задний противотуманный фонарь |
| F10 | 15А звуковой сигнал |
| F11 | 20А центральный замок |
| F12 | 3А ABS/ESP |
| F13 | 10А освещение салона, климатическая установка |
| F14 | 5А датчик угла поворота руля |
| F15 | 15А стекло омыватель, парковочный радар, фонарь заднего хода |
| F16 | 5А аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7,5А ДХО |
| F18 | 7,5А стоп сигнал |
| F19 | 5А система управления |
| F20 | 5А подушки безопасности |
| F21 | 7,5А лампы заднего хода, блок управления АМТ |
| F22 | 5А электро насос гидроусилителя рулевого управления |
| F23 | резерв |
| F24 | 15А указатель поворота |
| F25 | 10А противоугонная система |
| F26 | 15А блок управления электрооборудованием |
| F27 | 20А подрулевые выключатели (вход на ближний свет) |
| F28 | резерв |
| F29 | 25А подрулевые выключатели (вход на дальний свет) |
| F30 | резерв |
| F31 | 10A щиток приборов |
| F32 | 7.5A аудиосистема |
| F33 | 15A прикуриватель |
| F34 | 15A диагностический разъем |
| F35 | 5A обогрев наружных зеркал |
| F36 | 5A привод зеркал |
| F37 | 30A стартер |
| F38 | 30A стеклоочиститель |
| F39 | 40A кондиционер |
| R1 | 35A реле кондиционера |
| R2 | 35A реле заднего обогрева стекла |

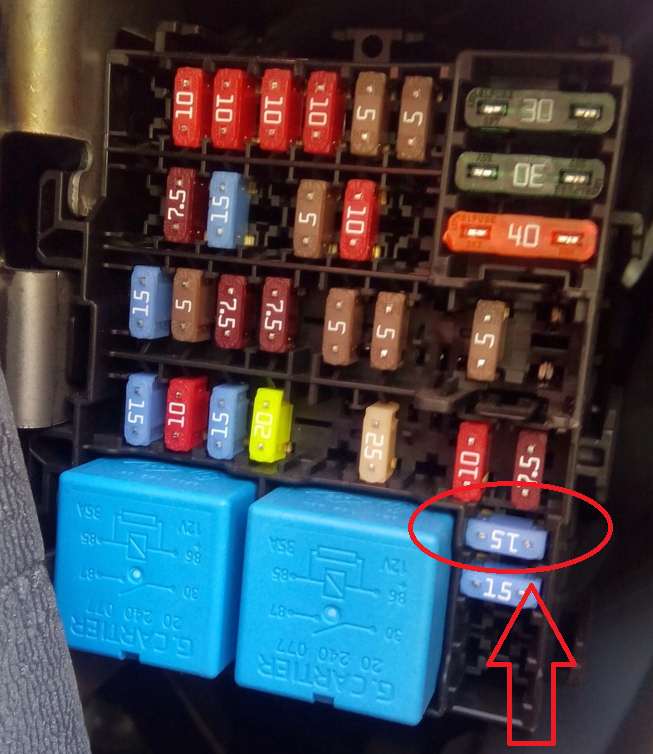

За прикуриватель отвечает предохранитель 33 на 15А.
По данной статье мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь!
Остались вопросы или знаете как сделать статью лучше? Пишите в комментариях.
