Шакман (Ман) ф2000 / ф3000 предохранители и реле
Shacman F (Shaanxi) — марка грузовых автомобилей, выпускаемых заводом Shaanxi Heavy. В данном материале мы представим описание предохранителей и реле серии грузовых автомобилей Шакман ф2000 ф3000 самосвал, тягач и прочие модификации, которые спроектированные на общей базе с Ман ф2000 / ф90 и выпущенные до 2020 года. Данные автомобили имеют схожие электрические схемы. Вы так же сможете найти схемы блоков предохранителей и реле, фото примеры исполнения и места расположения. Выделим предохранитель отвечающий за прикуриватель.
Нету одного общего описание на все модели Shacman. Назначение предохранителей и реле зависит от года выпуска, региона поставки и уровня оснащения автомобиля. Сверяйте информацию со своими схемами на обратной стороне крышки блока.
Блок предохранителей и реле

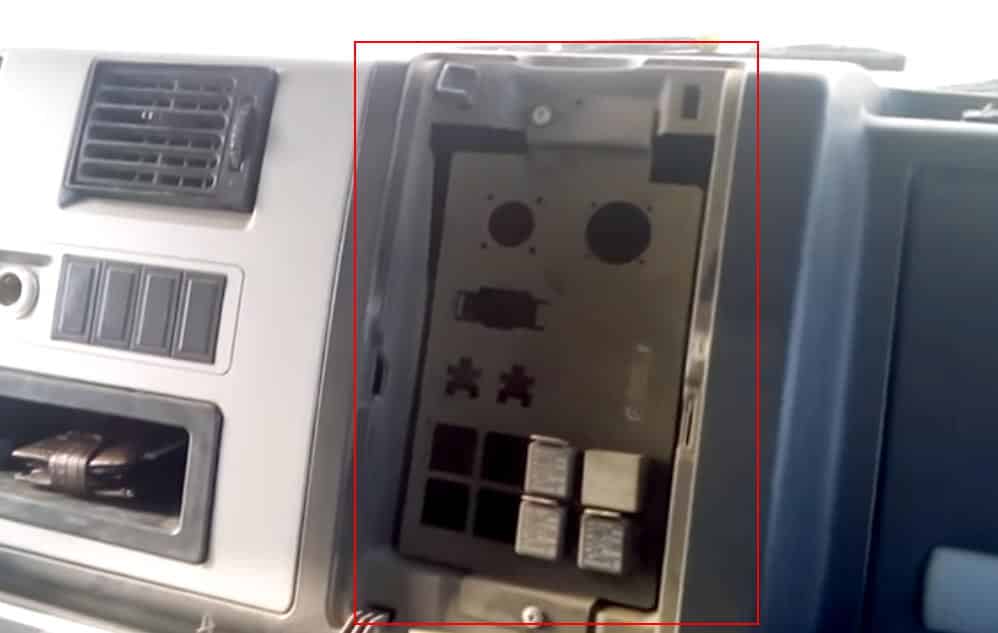

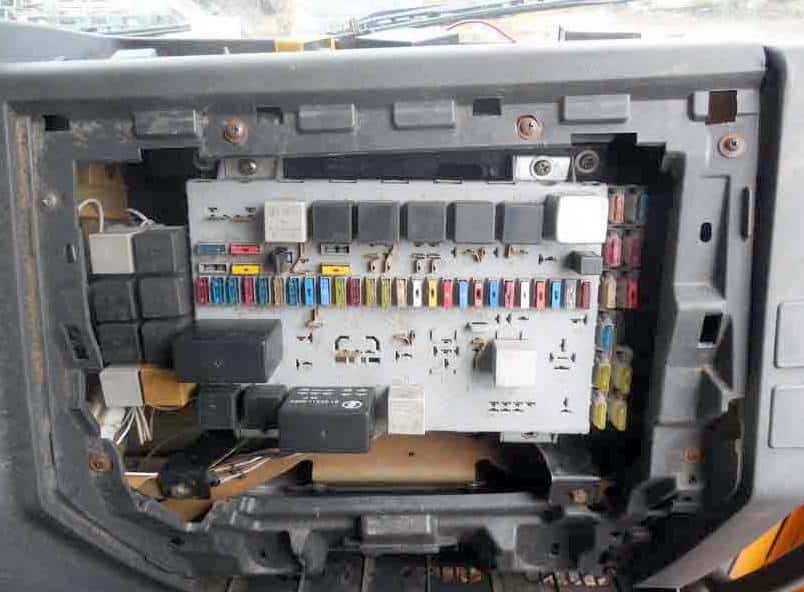

В салоне Shacman основной блок предохранителей и реле расположен в панели приборов, со стороны пассажира.
В Ман он может устанавливаться в нижней части панели.

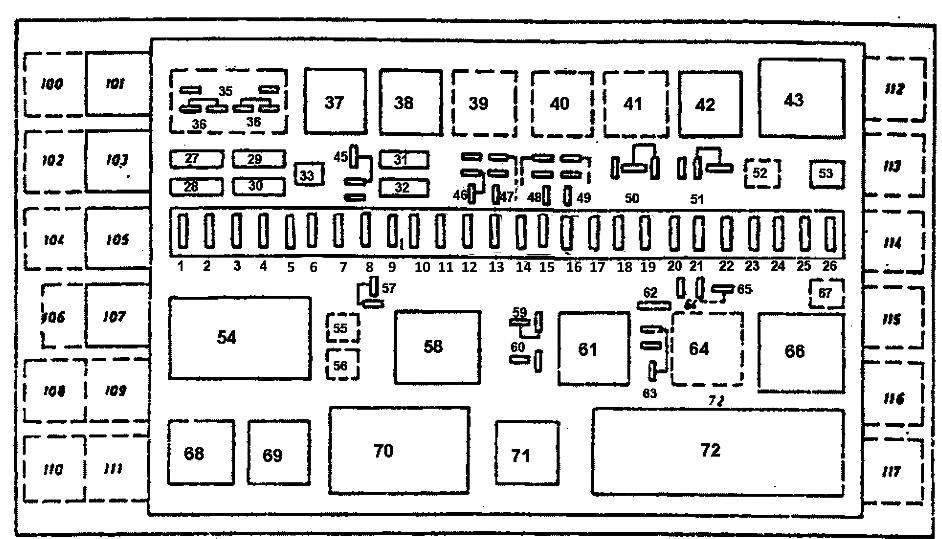

Схема
Описание
| 1 | ближний свет, правый |
| 2 | ближний свет, левый |
| 3 | дальний свет, правый |
| 4 | дальний свет, левый |
| 5 | стояночный и задний габаритный фонарь, правый |
| 6 | стояночный и задний габаритный фонарь, левый |
| 7 | регулятор средней скорости (запасной) |
| 8 | подогреватель топливного фильтра |
| 9 | подсветка приборов и подсветка выключателя |
| 10 | противотуманные фары / задние противотуманные фары |
| 11 | стопор предохранителя. двигатель |
| 12 | Освещение салона / Лампа для чтения / Лестничное освещение / Аварийная сигнализация Тахометр Спидограф / Радио |
| 13 | АБС (запасной) |
| 14 | стеклоочистители, омыватели лобового стекла |
| 15 | АБС, клапаны регулировки давления (запасные) |
| 16 | АБС / прицеп (запасной) |
| 17 | редуктор (запасной) |
| 18 | управление вентилятором |
| 19 | обогрев зеркал |
| 20 | прибор с мигающим светом |
| 21 | остановка. двигатель (отключающий магнит) |
| 22 | отопление/вентиляция |
| 23 | стоп-сигнал / фонарь заднего хода |
| 24 | контроль работы (индикаторы, контрольные лампы) |
| 25 | прикуриватель |
| 26 | помощь при запуске электрофонаря |
| с 27 по 32 — запасные предохранители | |
| 33 | патрон плавкого предохранителя |
| 36 | Х 36 мосты 56б Р-56б, 56б-56б Л |
| 37 | Реле К 37 — габаритный и задний свет |
| 38 | Реле К 38 — потребители, клемма 58 |
| 39 | Реле К 39 — противотуманные фары |
| 40 | Реле К 40 — задний противотуманный фонарь |
| 41 | K 41 главный выключатель аккумуляторной батареи |
| 42 | Реле К 42 — ближний и дальний свет |
| 43 | Реле К 43 — потребители, клемма 15 |
| 44 | Свободно |
| 45 | Х 45 мост 2-1 |
| 46 | Х 46 мост 2-1 |
| 47 | Х 47 мост 2-3 |
| 48 | Х 48 мост 2-3 |
| 49 | Х 49 мост 2-3 |
| 50 | х 50 мост 2-3 |
| 51 | Х 51 мост 2-1 |
| 52 | Диод V52 — главный выключатель аккумуляторной батареи |
| 53 | Свободный диод V53 — клемма 15 |
| 54 | Реле проблесковых маячков К54 |
| 55 | Свободно |
| 56 | Диод В56 |
| 57 | Мост X57 2-1 |
| 58 | Реле К58 — задержки — стоп. двигатель |
| 59 | Х59 мост 2-1 (недоступно для автомобилей с АБС) |
| 60 | Свободно |
| 61 | К61 предельный датчик — моторный тормоз |
| 62 | Ухо для пломбы |
| 63 | Мост X63 2-3 |
| 64 | K64 — датчик предельного значения — ограничитель скорости |
| 65 | Мост X65 2-1 |
| 66 | Реле силовое К66-помощь пуска электрофонаря |
| 67 | Диод V67 — главный выключатель аккумуляторной батареи |
| 68 | Силовое реле К68 — мигающие индикаторы, правое |
| 69 | Силовое реле К69 — мигающие индикаторы, левое |
| 70 | Датчик K70 — прерыватель интервала очистки стекла |
| 71 | Реле К71 — импульс очистки — стеклоочиститель |
| 72 | Устройство управления реле К72-помощь пуска электрофонаря |
| 100 | Рядное реле |
| 101 | Реле ночного света |
| 102 | Запасной |
| 103 | Тормозные диоды двигателя |
| 104 | Запасной |
| 105 | Запасной |
| 106 | предохранитель — омыватель фар |
| 107 | реле омывателя фар |
| 108 | Запасной |
| 109 | предохранитель рабочего освещения |
| 110 | реле омывателя лобового стекла |
| 111 | реле омывателя лобового стекла |
| 112 | Реле АБС/ASR |
| 113 | Реле АБС/ASR |
| 114 | Реле АБС/ASR |
| 115 | Реле АБС/ASR |
| 116 | Реле АБС/ASR |
| 117 | Реле АБС/ASR |
За прикуриватель отвечает предохранитель номер 25.
Дополнительный блок

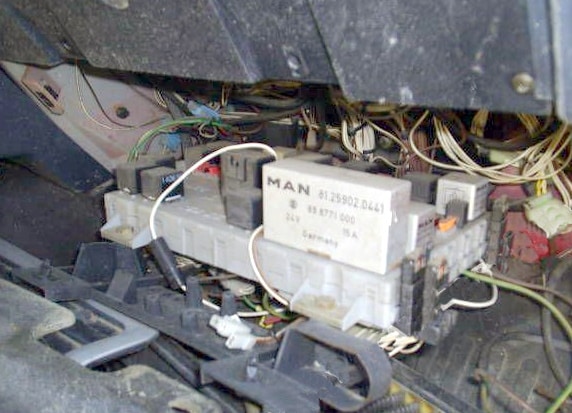

В некоторых моделях, рядом с основным, может устанавливаться ещё один блок с реле.

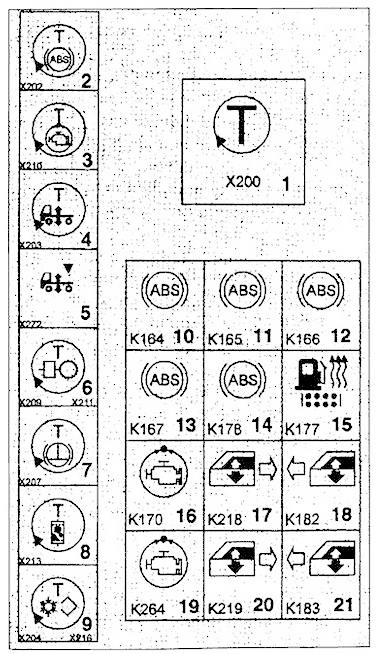

Обозначение
Есть чем дополнить материал — пишите в комментарии.
