Шевроле эпика блоки предохранителей
Chevrolet Epica — среднеразмерный седан выпускался в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году. Дизельные версии на российский рынок официально не поставлялись. В нашей статье представлена информация о всех блоках реле и предохранителях шевроле эпика с описанием схем.
Блок с предохранителями в салоне эпика
Он находится с левой стороны в торцевой части приборной панели.

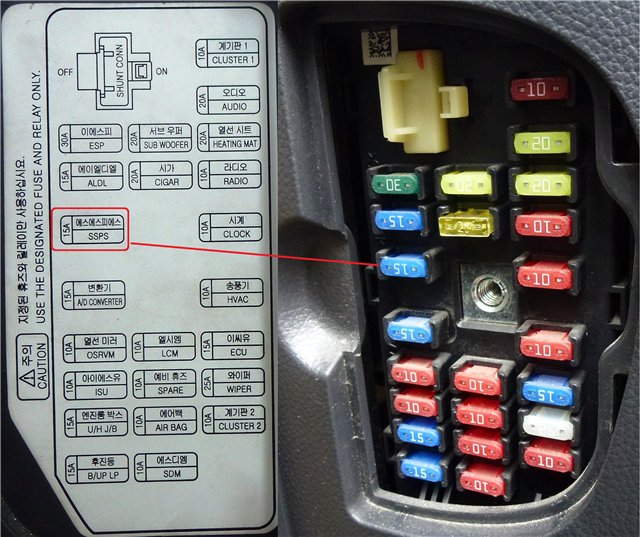

На обратной стороне крышки представлена оригинальное описание предохранителей.

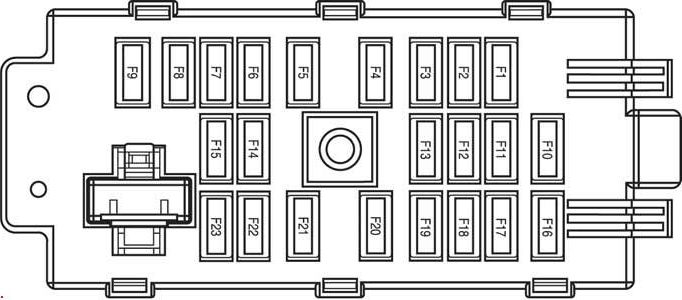

Общая схема
Описание
| F1 | 10 | CLUSTER2 | Комбинация приборов, блок информационного дисплея, LCM, модуль RKE, ТСМ, переключатель PNP |
| F2 | 25 | WIPER | Переключатель стеклоочистителя/ стеклоомывателя, электродвигатель стеклоочистителей, блок датчика дождя |
| F3 | 15 | ECU | Не используется |
| F4 | 10 | HVAC | ISU, реле вентилятора, переключатель MTC/FATC, привод выбора режима, привод рециркуляции |
| F5 | 10 | CLOCK | Переключатель переднего плафона освещения салона/ люка в крыше, LCM, цифровые часы |
| F6 | 10 | RADIO | Аудиосистема, модуль навигации |
| F7 | 20 | HEATING MAT | Выключатель ковриков с подогревом — водителя/ пассажира |
| F8 | 20 | AUDIO | Аудиосистема |
| F9 | 10 | CLUSTER1 | Комбинация приборов, переключатель MTC/FATC, цифровые часы, блок информационного дисплея, LCM, выключатель вставленного ключа, модуль RKE |
| F10 | 10 | SDM | SDM |
| F11 | 10 | AIR BAG | Контрольная лампа подушки безопасности/ непристегнутого ремня безопасности пассажира, датчик PPD |
| F12 | 10 | SPARE | Запасной |
| F13 | 10 | LCM | LCM |
| F14 | 20 | CIGAR | Дополнительная розетка, прикуриватель |
| F15 | 20 | SUB WOOFER | Динамик сабвуфер |
| F16 | 15 | B/UP LP | Рычаг переключателя передач, переключатель PNP, выключатель заднего хода, зеркало отсека ECM, тормозной выключатель, комбинация приборов |
| F17 | 15 | U/H J/B | ЕСМ, модуль топливного насоса, автоматическая КП в сборе с главной передачей, датчик MAF |
| F18 | 10 | BCM | ISU, переключатель стеклоочистителя /стеклоомывателя |
| F19 | 10 | OSRVM | Зеркало с электроприводом — водителя/ пассажира, переключатель MTC/FATC |
| F20 | 15 | A/D CONVERTER | Не используется |
| F21 | 15 | SSPS | Модуль SSPS |
| F22 | 15 | ALDL | DLC, выключатель открытия багажника |
| F23 | 30 | ESC | Электронный блок управления тормозами |
За прикуриватель отвечает предохранитель номер 14.
Блоки с предохранителями и реле в моторном отсеке

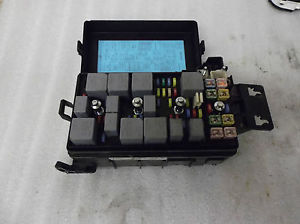

Основной блок реле и предохранителей
Главный блок предохранителей в моторном отсеке находится рядом с резервуаром охлаждающей жидкости и аккумуляторной батареей. Закрыт пластиковой крышкой.

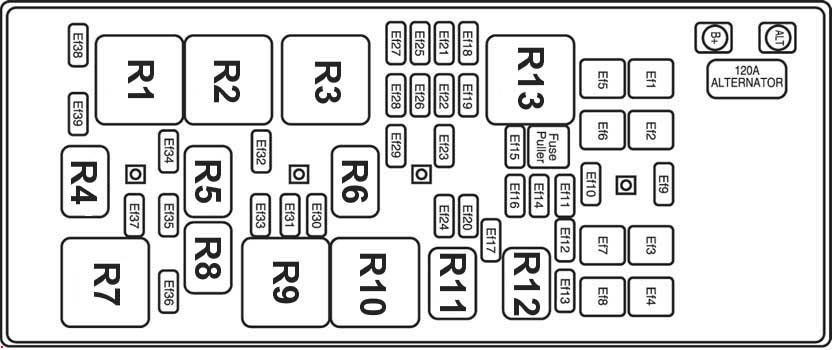

Схема расположения предохранителей и реле в блоке шевроле эпика
Расшифровка элементов
| № |
А |
Название |
Назначение |
| Ef1 | 30 | HVAC BLWR | Реле вентилятора |
| Ef2 | 60 | BCM BATT | Блок переключателей со встроенной логикой |
| Ef3 | 60 | ABS | Электронный блок управления тормозами |
| Ef4 | 30 | IGN1 | Замок зажигания |
| Ef5 | 20 | PWR WIDW | Электрический стеклоподъемник/ выключатель запирания двери водителя |
| Ef6 | 30 401) |
COOL FAN HI | Реле высоких оборотов вентилятора системы охлаждения |
| Ef7 | 20 401) |
COOL FAN LOW | Реле низких оборотов вентилятора системы охлаждения |
| Ef8 | 30 | ST/IG2 | Замок зажигания, реле стартера |
| Ef9 | 15 | SPARE | Запасной |
| Ef10 | 10 | SPARE | Запасной |
| Ef11 | 20 | SPARE | Запасной |
| Ef12 | 25 | SPARE | Запасной |
| Ef13 | 30 | SPARE | Запасной |
| Ef14 | 10 | ABS WARNING | Не используется |
| Ef15 | 20 | S/ROOF | Люк в крыше в сборе |
| Ef16 | 15 | ABS | Электронный блок управления тормозами, разъем линии подачи масла в АБС |
| Ef17 | 15 | HVAC BLWR | Фара — левая/ правая |
| Ef18 | 20 | DRIVER’S PWR WIDW | Безопасный электрический стеклоподъемник в сборе |
| Ef19 | 10 | PWR MIRROR | Многофункциональный переключатель |
| Ef20 | 10 | ILLUM RT | Фара — правая, стояночный огонь — правый, задний габаритный огонь — правый |
| Ef21 | 30 | LCM | LCM |
| Ef22 | 25 | IP FUSE | Блок предохранителей на приборной панели |
| Ef23 | 20 | STOP LAMPS | Выключатель тормоза |
| Ef24 | 10 | ILLUM LT | Фара — левая, стояночный огонь — левый, задний габаритный огонь — левый, освещение номерного знака |
| Ef25 | 30 | PWR SEAT | Выключатель сиденья водителя с электрическим приводом регулировки |
| Ef26 | 20 | FUEL | Модуль топливного насоса |
| Ef27 | 15 | ECM | ECM, главное реле двигателя, автоматическая КП в сборе с главной передачей |
| Ef28 | 20 | IGN COIL | Бензин: Катушки зажигания 1~6 Дизель: — |
| Ef29 | 15 | HORN | Реле звукового сигнала |
| Ef30 | 15 | ENG2 | Бензин: Форсунки 1~6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра Дизель: ЭСУД, VSS, реле предпускового нагревателя PTC-1/2/3 |
| Ef31 | 20 | ENG3 | ECM |
| Ef32 | — | — | — |
| Ef33 | 15 | ENG1 | Бензин: Электромагнитный клапан EGR, генератор, ECM, электромагнитный клапан VIM, кислородный датчик, датчик CMP, датчик MAF, электромагнитный клапан вентиляции угольного фильтра Дизель: Привод регулятора наддува, датчик CMP, привод дроссельной заслонки, электромагнитный клапан рециркуляции выхлопных газов, реле нагревателя топлива, датчик WIF, контроллер свечей предпускового подогрева |
| Ef34 | 15 | FRT FOG | Реле передней противотуманной фары |
| Ef35 | 10 | LOW BEAM LT | Фара — левая |
| Ef36 | 20 | PWR AMP | Усилитель мощности |
| Ef37 | 10 | LOW BEAM RT | Фара — правая, многофункциональный переключатель |
| Ef38 | — | — | — |
| Ef39 | 10 | A/C CMPRSR | Реле компрессора кондиционера |
| Реле | |||
| R1 | Реле управления охлаждающим вентилятором | ||
| R2 | Реле вентилятора охлаждения — высокая скорость | ||
| R3 | Реле топливного насоса | ||
| R4 | Реле электромагнитной муфты компрессора кондиционера | ||
| R5 | Реле передних противотуманных фар | ||
| R6 | Реле звукового сигнала | ||
| R7 | Реле вентилятора охлаждения — низкая скорость | ||
| R8 | Реле ближнего света | ||
| R9 | Главное реле | ||
| R10 | Реле стартера | ||
| R11 | Реле габаритного освещения | ||
| R12 | Реле дальнего света | ||
| R13 | Реле электропривода стеклоподъёмников | ||
Дополнительный блок для дизельных Chevrolet Epica
Вспомогательный блок предохранителей в моторном отсеке находится рядом с передней панелью.

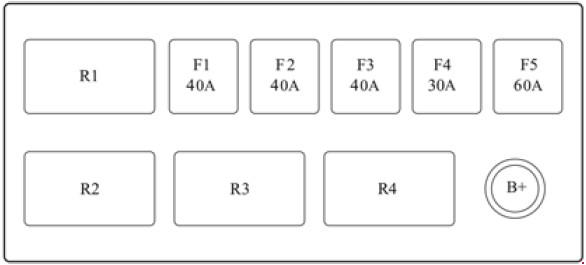

Схема
Назначение
| 1 | PTC 3 Дополнительный отопитель |
| 2 | PTC 2 Дополнительный отопитель |
| 3 | PTC 1 Дополнительный отопитель |
| 4 | Реле подогревателя топливного фильтра |
| F1 | (40A) Дополнительный отопитель |
| F2 | (40A) Дополнительный отопитель |
| F3 | (40A) Дополнительный отопитель |
| F4 | (30A) Подогреватель топливного фильтра |
| F5 | (60A) Свечи накаливания |

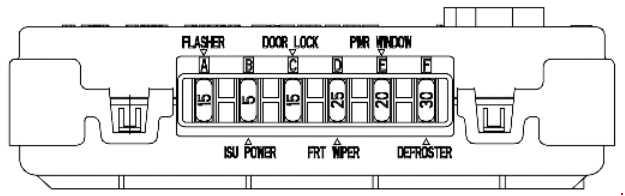

Блок предохранителей блока переключателей со встроенной логикой
Таблица с расшифровкой
| A | 15 | Прерыватель |
| В | 5 | Мощность блока переключателей со встроенной логикой |
| C | 15 | Дверной замок |
| D | 25 | Передний стеклоочиститель |
| Е | 20 | Электрический стеклоподъёмник |
| F | 30 | Обогрев стекла |
Дополнительная информация
Возможная причина проблем с запускам может быть в свечах зажигания. Пример замены можете посмотреть в данном видео.
