Шкода Октавия а5 предохранители и реле
Skoda Octavia 2 го поколения создана на платформе а5. Выпускалась в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году с кузовами универсал и лифтбэк, как с бензиновыми так и дизельными двигателями. В данном материале мы предоставим описание блоков предохранителей и реле Шкода Октавия а5 (MK2), места их расположения, фотографии и схемы. Отдельно выделим предохранители отвечающие за прикуриватель и омыватель. В заключении предложим для скачивания полную электрическую схему автомобиля.
Количество элементов в блоке и их назначение может отличаться от представленного и зависит от года выпуска, уровня комплектации авто и страны назначения поставки.
Блоки в салоне
Блок предохранителей

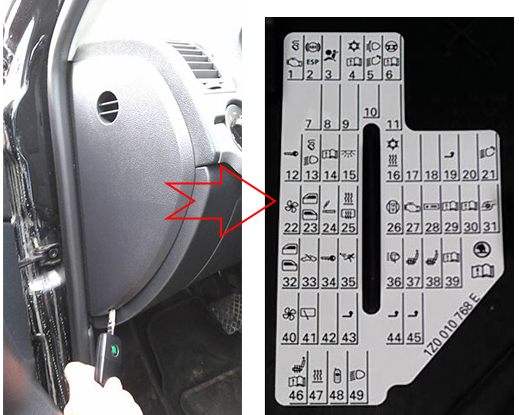

Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.

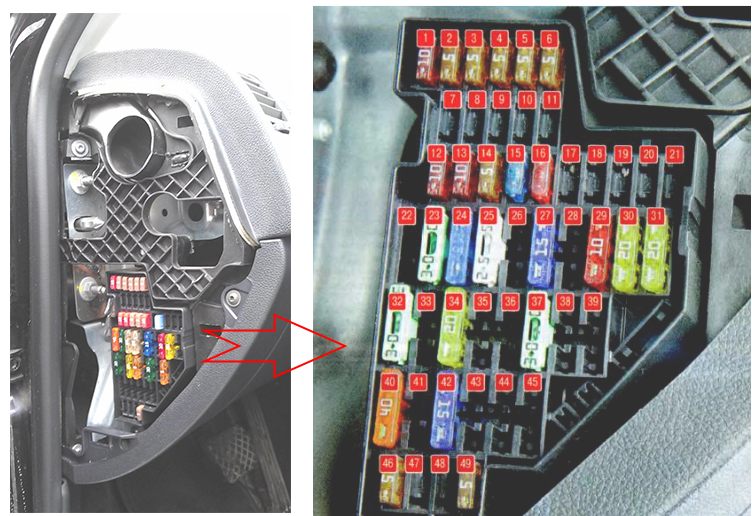

Фото — схема
Описание
| 1 | 10А Диагностический разъем, блок управления двигателем, топливный насос |
| 2 | 5А Блок управления ABS, ESP |
| 3 | 5А Подушки безопасности |
| 4 | 5А Обогреватель, кондиционер, фонарь света заднего хода |
| 5 | 5А Электро корректор света фар |
| 6 | 5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке |
| 7 | Резерв |
| 8 | Резерв |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Резерв |
| 12 | 10А Блок управления центральным замком |
| 13 | 10А Блок управления наружным освещением, стоп-сигналы |
| 14 | 5А Блок управления АКП, замок селектора выбора передач |
| 15 | 7,5А Блок управления освещением салона |
| 16 | 10А Система климат — контроля |
| 17 | Дополнительное оборудование |
| 18 | 5А Датчики системы помощи при парковке |
| 19 | 5А Блок управления тягово — сцепным устройством |
| 20 | 5А Система помощи при трогании с места на подъем |
| 21 | Резерв |
| 22 | 40А Вентилятор системы климат-контроля |
| 23 | 30А Стеклоподъемник передних окон |
| 24 | 15А предохранитель прикуривателя |
| 25 | 25/30А Обогрев заднего стекла. Дополнительный обогреватель |
| 26 | 20А Штепсельная розетка в багажнике |
| 27 | 15А Реле топливного насоса, топливные форсунки |
| 28 | Дополнительное оборудование |
| 29 | 10А Блок управления двигателем |
| 30 | 20А Блок управления АКП |
| 31 | 20А Вакуумный насос тормозной системы |
| 32 | 30А Стеклоподъемники задних дверей |
| 33 | 25А Электропривод люка крыши |
| 34 | 20А Блок управления функциями комфорта |
| 35 | 5А Противоугонная система |
| 36 | 20А Омыватели фар |
| 37 | 20А Обогрев передних сидений |
| 38 | 30А Обогрев заднего сиденья |
| 39 | Резерв |
| 40 | 40А Вентилятор системы отопления |
| 41 | 15А Стеклоочиститель окна задней двери |
| 42 | 15А Стеклоомыватель ветрового окна |
| 43 | 15А Тягово-сцепное устройство |
| 44 | 20А Тягово-сцепное устройство |
| 45 | 15А Тягово-сцепное устройство |
| 46 | 5А Обогрев жиклеров стеклоомывателей |
| 47 | 5А Реле дополнительного обогревателя |
| 48 | Резерв |
| 49 | 5А Центральный переключатель света |
За прикуриватель отвечает предохранитель номер 24 на 15А. А за омыватель лобового стекла номер 42, так же наминалом 15А.
Блок реле

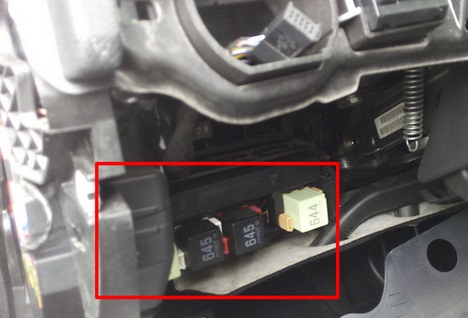

Он находится под самой панелью приборов, за облицовочной панелью.
Вариант 1
Схема
Обозначение

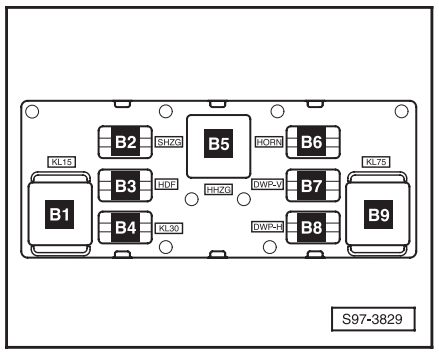

- B4 — реле напряжения питания (30)
- B5 — реле обогрева заднего стекла
- B6 — реле звукового сигнала
- B7 — реле -1- насоса омывателя стекла
- B8 — реле -2- насоса омывателя стекла
- B9 — кoммутaциoннoe рeлe для кoнтaктa X
Вариант 2
В данном исполнении, тут находится и центральный блок управления.

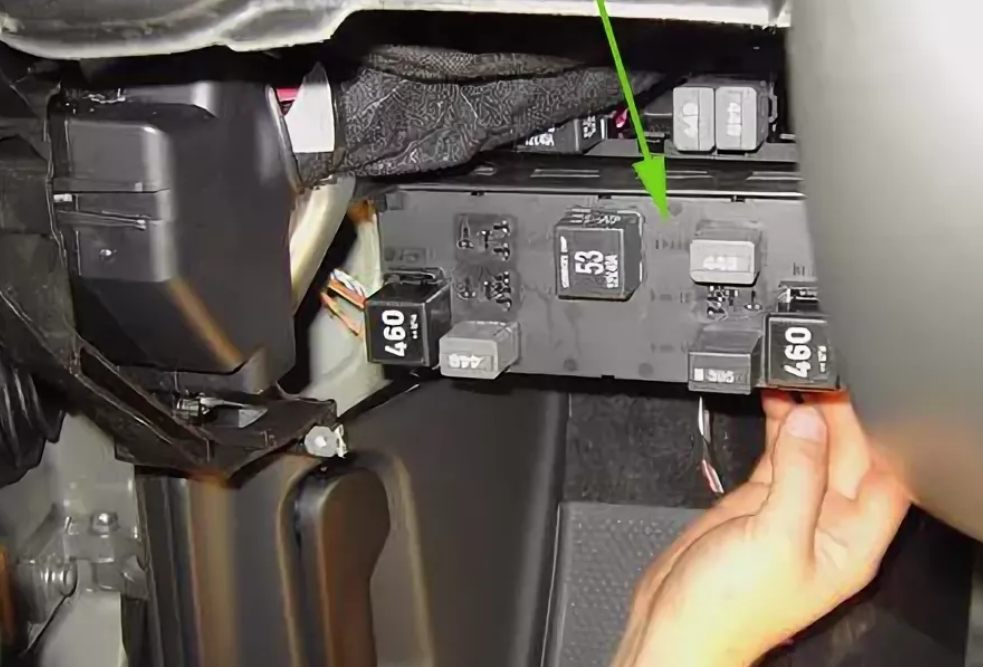

Блок реле под ЦБУ

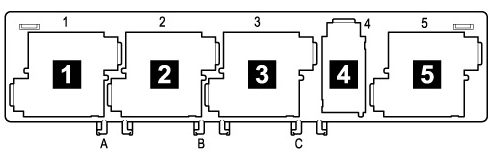

Схема
Назначение
- рeлe нaпряжeния питaния (15) -J329-
- реле устройства для обогрева заднего стекла -J9-
- рeлe нaпряжeния питaния (50) -J682- / реле стартера 1 -J906-
- реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
- коммутационное реле для контакта Х -J59-
Дополнительный блок реле над ЦБУ
Расшифровка
- D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой тепло производительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))

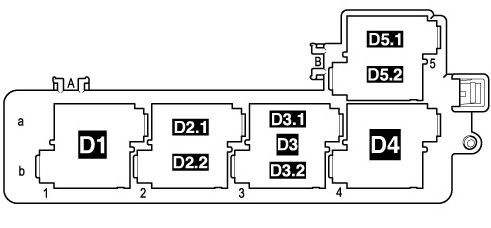

- D2.1 — реле звукового сигнала -J4-
- D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
- D3 — реле для большой тепло производительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС))
D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем) - D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
- D4 — реле стартера 2 -J907-
- D5.1 — рeлe фaрooбмывaтeлeй -J39
- D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)
Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

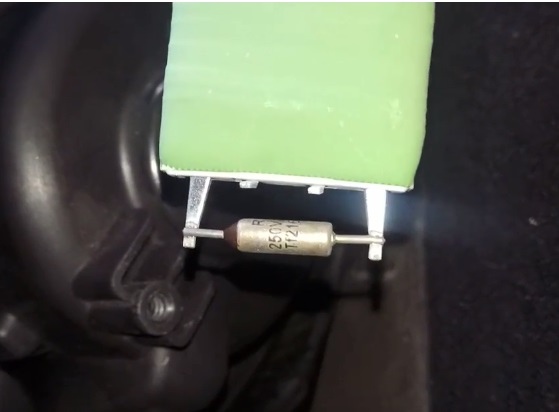

Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.
Видео пример его замены.
Блок под капотом

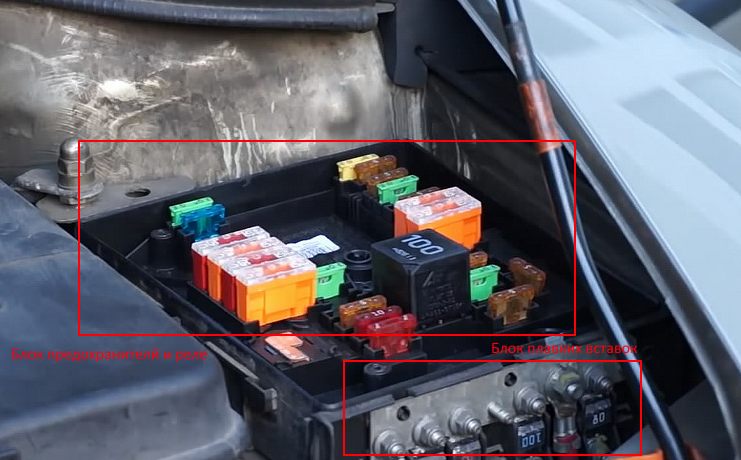

Он расположен с левой стороны подкопотного пространства под защитной крышкой и состоит из 2 блоков:
- отдел предохранителей и реле
- отдел предохранителей высокой мощности в виде плавких вставок

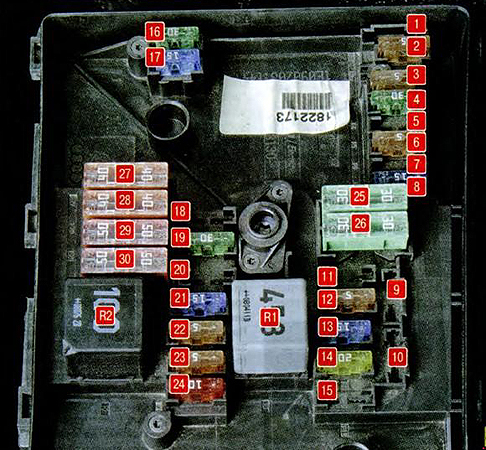

Схема блока предохранителей и реле
Назначение предохранителей
| 1 | Резерв |
| 2 | 5А Подрулевые переключатели |
| 3 | 5А Диагностический разъем |
| 4 | 30А Гидроэлектронный модуль ABS |
| 5 | 15А Блок управления АКП |
| 6 | 5А Комбинация приборов |
| 7 | Резерв |
| 8 | 15А Аудиосистема |
| 9 | 5А Телефон |
| 10 | 5А Питание реле блока управления двигателем |
| 11 | 20А Блок управления дополнительным обогревателем и вентиляцией |
| 12 | 5А Блок управления информационной шиной |
| 13 | 15А Блок управления двигателем |
| 14 | 20А Зажигание |
| 15 | 5/15А Датчик концентрации кислорода, реле топливного насоса, реле свечей накаливания |
| 16 | 30А Блок управления ABS |
| 17 | 15А Звуковой сигнал |
| 18 | 30А Усилитель звука |
| 19 | 30А Стеклоочистители ветрового окна |
| 20 | Резерв |
| 21 | 15А Датчик концентрации кислорода |
| 22 | 5А Выключатель педали сцепления тормоза |
| 23 | 5/10/15А Насос дополнительного воздуха, ТНВД, датчик массового расхода воздуха |
| 24 | 10А Клапан рециркуляции отработавших газов |
| 25 | 30А Правая фара |
| 26 | 30А Левая фара |
| 27 | 40А Насос дополнительного воздуха, предварительный подогрев |
| 28 | 40А Стартер |
| 29 | 50А Питание зажима 30 |
| 30 | 50А Зажим X — оборудование, подсоединенное к этой клемме, автоматически включается в момент пуска двигателя. |
Расшифровка реле
- R1 — Реле электродвигателя вентилятора радиатора
- R2 — Реле управления АКП
- R3 — реле напряжения питания (15)
Электросхемы Skoda Octavia 2
Остались вопросы? Изучите электрические схемы шкоды октавия а5: «скачать» или задавайте их в комментариях.
У нас на канале мы подготовили видео по данной статьею Смотрите и подписывайтесь.
