Шкода суперб 1 — предохранители и реле
Skoda Superb 1 го поколения выпускалась в 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году с кузовами лифтбэк и универсал на общей платформе с фольксвагеном пассат b5. За это время автомобиль прошел рестайлинг. В данной статье мы представим описание блоков предохранителей и реле шкоды суперб 1 го поколения. Покажем схемы и фотографии блоков в которых они располагаются. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электрические схемы.
Если не подходят схемы модели, то изучите описание для второго поколения Шкоды Суперб.
Блоки в салоне
Блок предохранителей

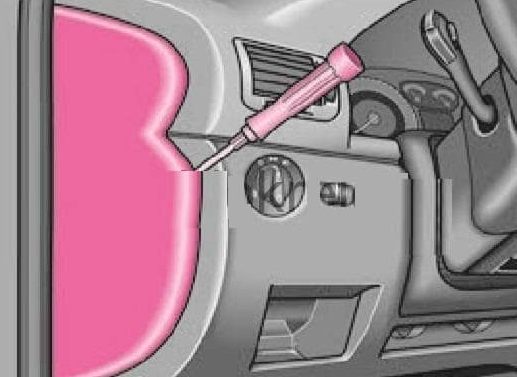

Он находится в торце приборной панели, со стороны водителя и закрыт защитной крышкой.

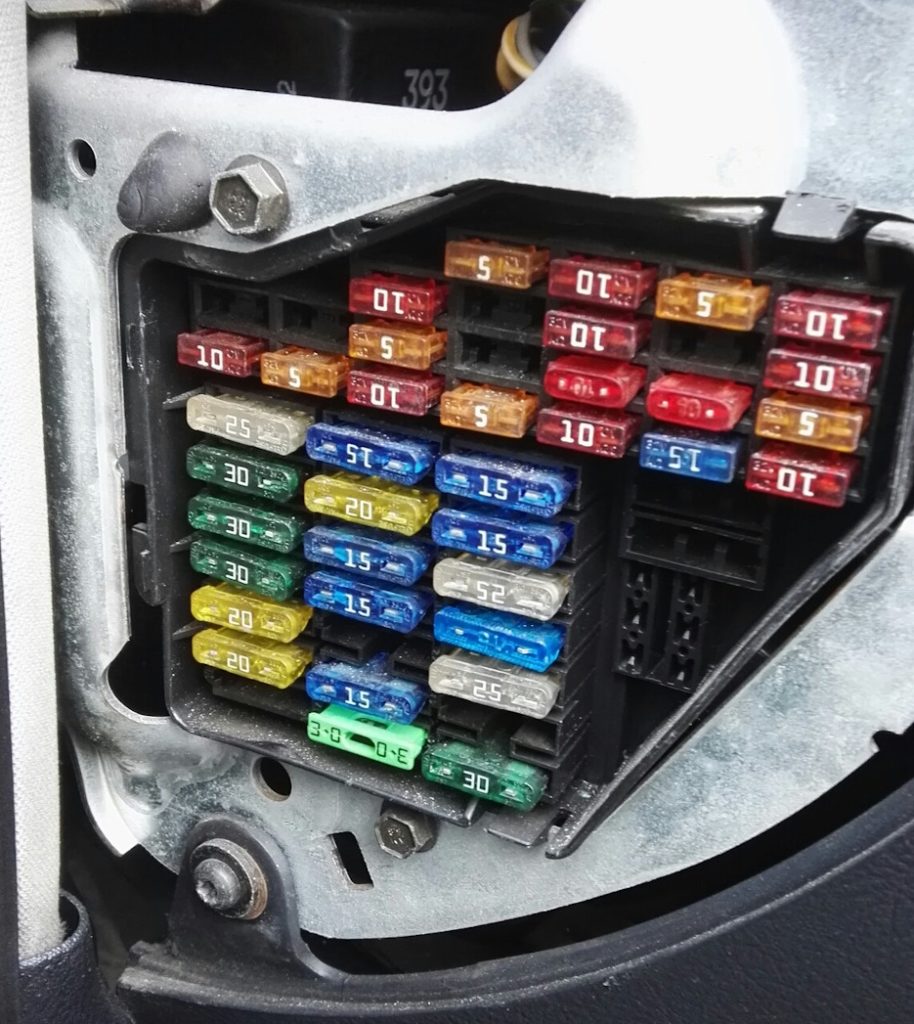

Фотография

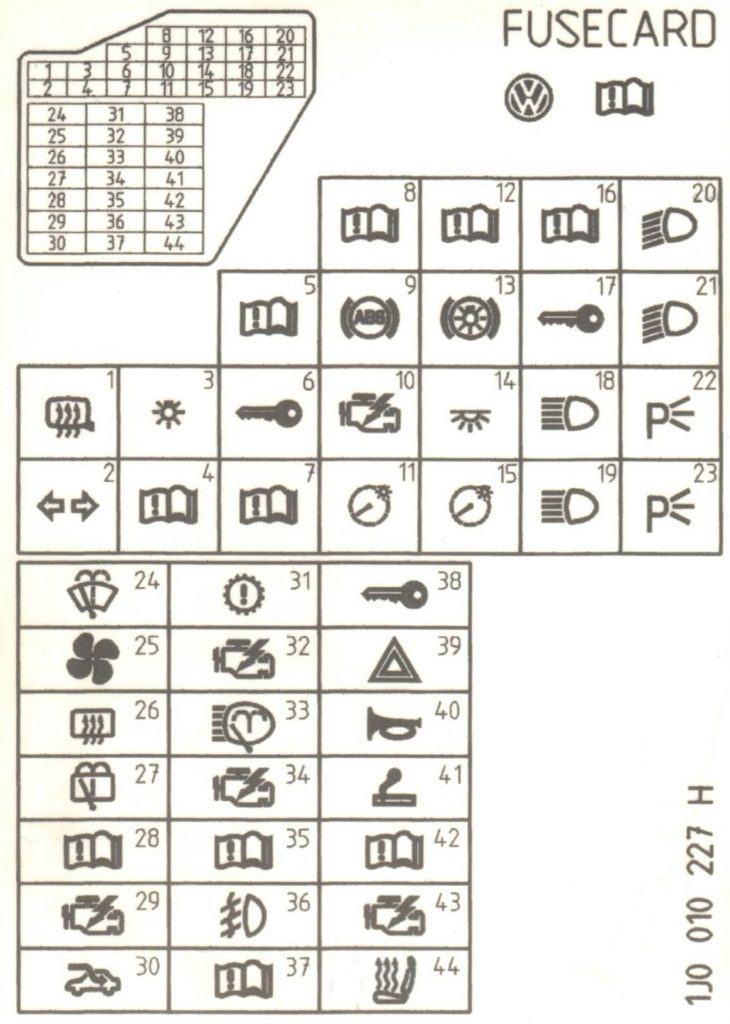

Схема с обозначением
Полная расшифровка
| F1 | (5A) Обогреватели форсунок омывателя лобового стекла |
| F2 | (10A) Указатели поворота |
| F3 | (5A) Таксометр (03/03^) — если есть |
| F4 | (5A) Лампы подсветки номерного знака |
| F5 | (10A) Система кондиционирования, подсветка, диагностический разъем (DLC), подогреватель сидений, комбинация приборов, выключатели на рулевом колесе, телефон |
| F6 | (5A) Обогреватели зеркал заднего вида на дверях, центральный замок |
| F7 | (10A) АБС выключатель стоп-сигналов (датчик положения педали тормоза), концевой выключатель (датчик положения) педали сцепления |
| F8 | (5A) Корректор фар |
| F9 | (5A) Система парковки |
| F10 | (5A) Выключатели на рулевом колесе, телефон |
| F11 | (5A) Электропривод сиденья (с памятью) |
| F12 | (10A) Диагностический разъем (DLC) |
| F13 | (10A) Стоп-сигналы |
| F14 | (10А) Дополнительное оборудование, центральный замок, лампы освещения салона |
| F15 | (10A) Система кондиционирования, автоматическая коробка передач (АКПП), комбинация приборов |
| F16 | (5A) Система курсовой устойчивости (ESP) |
| F17 | (10A) Система сигнализации такси, аудио блок для такси (03/03^) — если есть |
| F18 | (10A) Правая фара-дальний свет |
| F19 | (10A) Левая фара — дальний свет |
| F20 | (15A) Правая фара-ближний свет, корректор фар |
| F21 | (15A) Левая фара — ближний свет, корректор фар |
| F22 | (5A) Лампы переднего правого габарита/ заднего правого габарита |
| F23 | (5A) Лампы переднего левого габарита/ заднего левого габарита |
| F24 | (25A) Очиститель/ омыватель лобового стекла |
| F25 | (30А) Электродвигатель вентилятора кондиционера/ отопителя, кондиционер |
| F26 | (30A) Обогреватель заднего стекла |
| F27 | — |
| F28 | (20А) Топливный насос |
| F29 | (20А) Управление двигателем |
| F30 | (20A) Люк |
| F31 | (15A) Автоматическая коробка передач, таксометр, аудио блок для такси, фонари заднего хода |
| F32 | (20А) Управление двигателем |
| F33 | (15A) Предохранитель прикуривателя |
| F34 | (15A) Управление двигателем |
| F35 | (30A) Разъем электрооборудования прицепа- вывод 30 |
| F36 | (15A) Противотуманные фары, противотуманные фонари |
| F37 | (20A) Аудиосистема, навигационная система |
| F38 | (15A) Дополнительное оборудование, блоки управления функциями дверей |
| F39 | (15А) Аварийная сигнализация |
| F40 | (25A) Звуковой сигнал |
| F41 | (10A) Аудио блок для такси (03/03^) — если есть |
| F42 | (25A) Антиблокировочная система тормозов (с ESP) |
| F43 | (15А) Управление двигателем |
| F44 | (30А) Подогреватель сидений |
За прикуриватель отвечает предохранитель номер 33 на 15А.
Блоки реле
Несколько блоков с реле и предохранителями находится под самой панелью, за главным боком с предохранителями. Как они выглядят и как к ним добраться, можете посмотреть в данном видео.

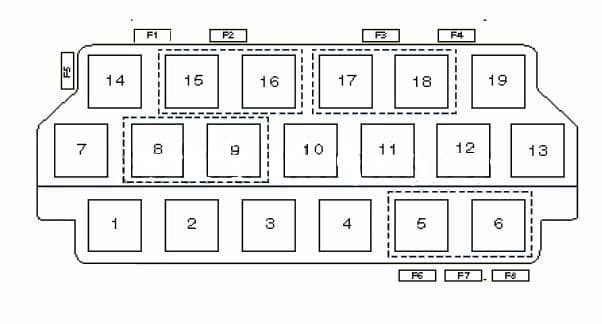

Блок 1

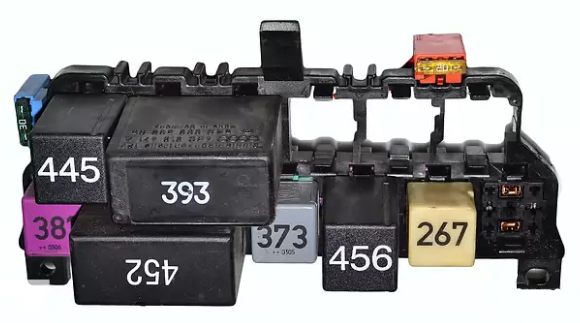

В некоторой авто — литературе, его называют 13-ти контактным.
Схема
Описание
| 1 | Реле звукового сигнала (двойная тональность) |
| 2 | Реле вспомогательных цепей зажигания |
| 3 | — |
| 4 | Реле топливного насоса(бензин), реле свечей накаливания |
| 5 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла |
| 6 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла |
| 7 | Реле противотуманных фар |
| 8 | Многофункциональный блок управления электрооборудованием рулевого колеса |
| 9 | Многофункциональный блок управления электрооборудованием рулевого колеса |
| 10 | Реле подкачивающего топливного насоса /р еле перекачивающего топливного насоса (дизель), реле вакуумного насоса усилителя тормозов, если есть |
| 11 | Реле подсветки |
| 12 | Реле электромагнитной муфты компрессора кондиционера -АТС (05/02^), блок управления компрессором кондиционера — MTC (05/02^) |
| 13 | Реле выключателя запрещения запуска (с АКПП), блок 2 управления системы сигнализации такси (03/03^) |
| 14 | Реле электродвигателя вентилятора системы охлаждения (^02/03), реле обогревателя заднего стекла (03/03^) |
| 15 | Блок системы проверки исправности ламп |
| 16 | Блок системы проверки исправности ламп |
| 17 | Реле обогревателя заднего стекла (^02/03), отключающее реле электродвигателя вентилятора отопителя (люк) — 08/03^, блок 1 управления системы сигнализации такси (03/03^) |
| 18 | Блок 1 управления системы сигнализации такси (03/03^) |
| 19 | Реле электромагнитной муфты компрессора кондиционера — АТС (^04/02), блок управления компрессором кондиционера — MTC (^04/02), реле электродвигателя вентилятора системы охлаждения (03/03^) |
| F1 | — |
| F2 | (20A/30A) Усилитель аудиосистемы (^04/02), разъем питания дополнительного оборудования- вещевой ящик (03/03^) |
| F3 | (15A) Вакуумный насос усилителя тормозов (если установлен) |
| F4 | (20А) Разъем подключения дополнительного оборудования (прикуриватель, задний) |
| F5 | (30А) Подсветка |
| F6 | (20А) Разъем питания дополнительного оборудования — багажное отделение |
| F7 | (20А) Противоугонная система 1 (такси) — 03/03^ |
| F8 | (25А) Противоугонная система 2 (такси) -03/03^ |

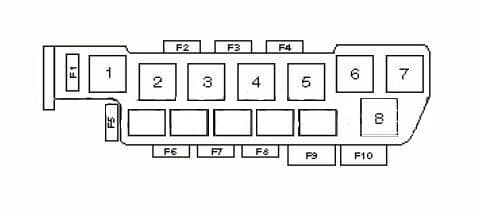

Блок 2
Схема
Обозначение
| 1 | Отключающее реле электродвигателя вентилятора системы охлаждения (после остановки двигателя) |
| 2 | Реле электродвигателя вентилятора системы охлаждения — 2-я скорость |
| 3 | Реле электродвигателя вентилятора системы охлаждения — 1-я скорость |
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 8 | |
| F1 | (10A) Звуковой сигнал противоугонной системы |
| F2 | (30A) Предохранитель цепи электропривода сиденья, со стороны пассажира |
| F3 | (30A) Предохранитель цепи электропривода сиденья, со стороны водителя |
| F4 | (15A) Указатели поворота (дистанционное управление центральным замком) |
| F5 | (30A) Усилитель аудиосистемы (05/02^) |
| F6 | (15А) Противоугонная система (^11/02) |
| F7 | (30А) Тепловой предохранитель электропривода стеклоподъёмников |
| F8 | (5A) Электродвигатель вентилятора системы охлаждения |
| F9 | (40A) Электродвигатель вентилятора системы охлаждения |
| F10 | (50A) Антиблокировочная система тормозов (ABS) |

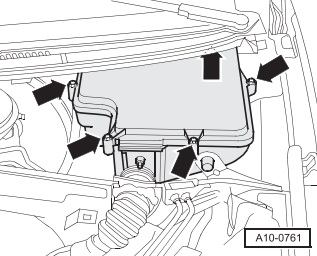

Блок под капотом

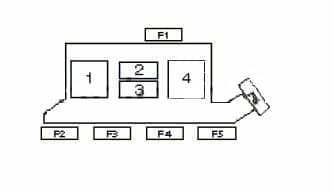

Схема
Назначение
| 1 | — |
| 2 | Реле насоса системы подачи воздуха на выпуск |
| 3 | Реле электродвигателя насоса охлаждения (топливная система) — если есть |
| 4 | Реле системы управления двигателем |
| F1 | (15A) Управление двигателем |
| F2 | — |
| F3 | (40A/60A) Насос подачи воздуха на выпуск (бензин), предохранитель 2 свечей накаливания (если есть) |
| F4 | — |
| F5 | (60A/80A) Свечи накаливания |
| F6 | (10A) Электродвигатель насоса охлаждения (топливная система) — если есть |
Электросхема
Больше информации про электрические схемы Skoda Superb 1 можете узнать, изучив данную инструкцию: «скачать»
