Ситроен дс5 предохранители и реле
Хэтчбек Citroen DS5 производился в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 году как с бензиновыми так и дизельными двигателями. За это время модель прошла рестайлинг. В данной публикации мы покажем места расположения блоков предохранителей и реле Ситроен дс5 со схемами и описанием элементов. Отметим предохранитель прикуривателя.
Количество элементов в блоках и их назначение может отличатся и зависит региона поставки, года выпуска и уровня электрического оснащения.
Блок в салоне
Находится в нижней части панели приборов за защитной крышкой, со стороны водителя.

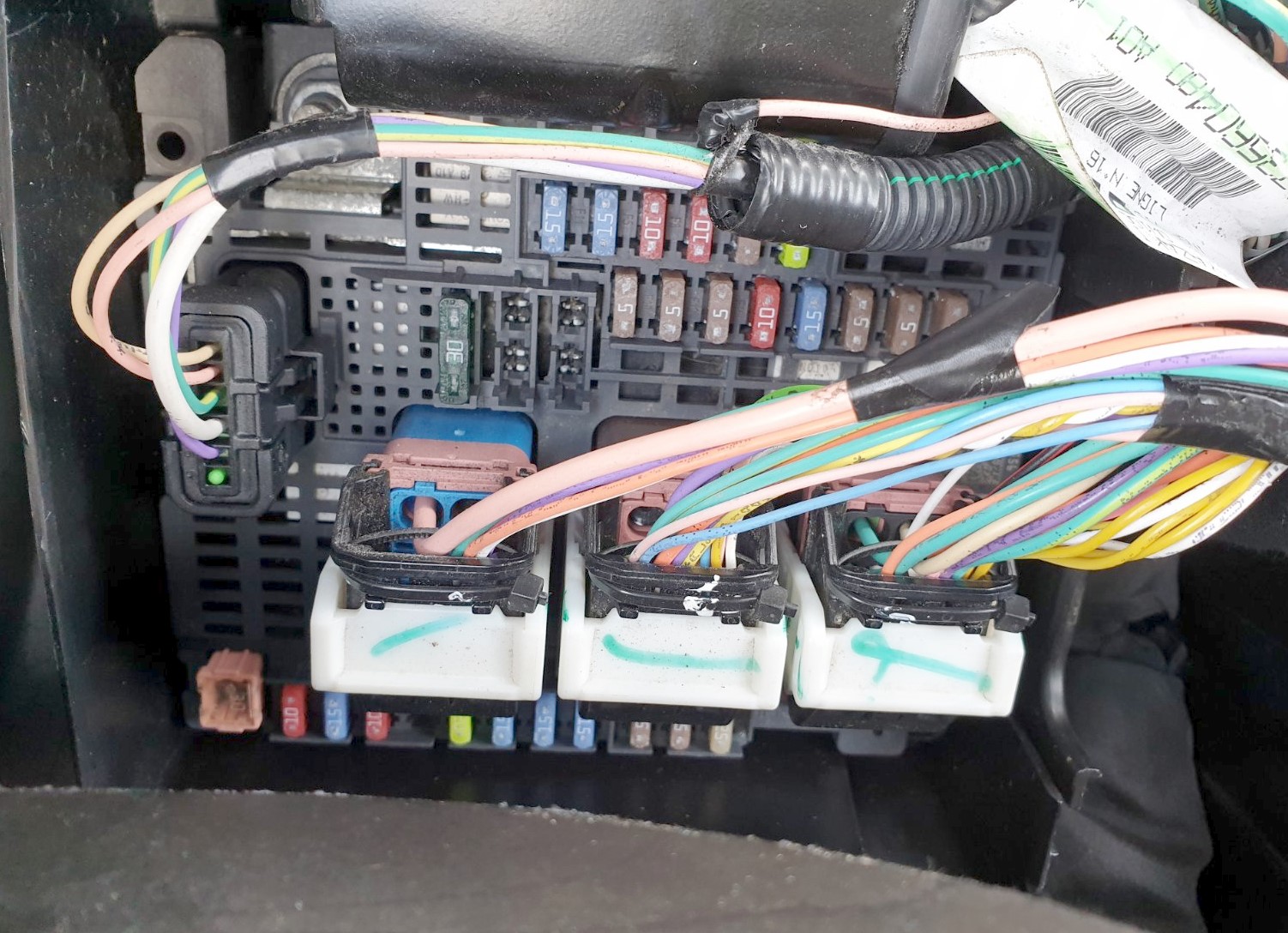

Фото — пример

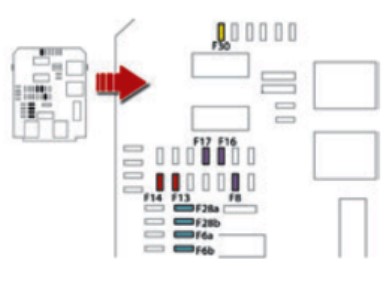

Схема
Описание
| F6 A или B | 15А Аудио система |
| F8 | 3А Охранная сигнализация |
| F13 | 10А Передний прикуриватель, передняя розетка на 12 В. |
| F14 | 10А Задняя розетка на 12 В. |
| F16 | 3А Косметическое зеркало |
| F17 | 3А Задний люк, зеркало заднего вида |
| F28 A или B | 15А Аудио система |
| F30 | 20А Задний стеклоочиститель |
| F32 | 10А Аудио усилитель |
За передний прикуриватель отвечает предохранитель номер 13 на 10А.
Блок под капотом
Расположен рядом с аккумулятором в левой части моторного отсека.

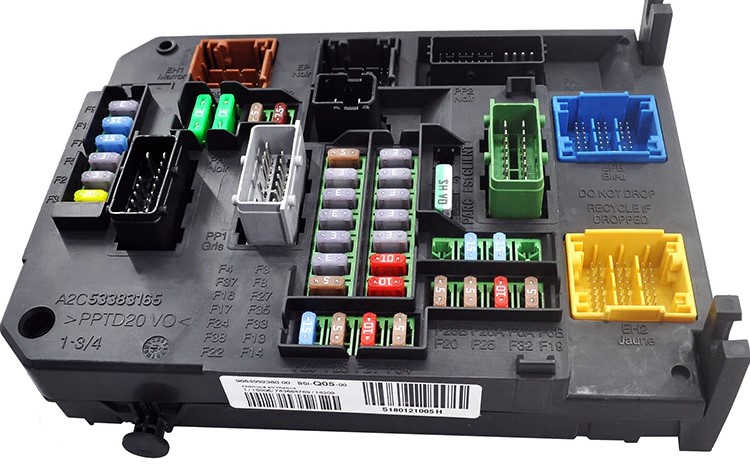

Пример
Схема
Назначение
| F20 | 15А Насос омывателя переднего / заднего стекла |
| F21 | 20А Насос омывателя фар |
| F22 | 15А Сигнал |
| F23 | 15А Правая фара дальнего света. |
| F24 | 15А Левая фара дальнего света. |
| F27 | 5А Управление левой фарой |
| F28 | 5А Управление правой фарой |
Так же на крышке блока аккумуляторной батареи может крепится блок предохранителей высокой мощности выполненной в виде плавкой вставки.

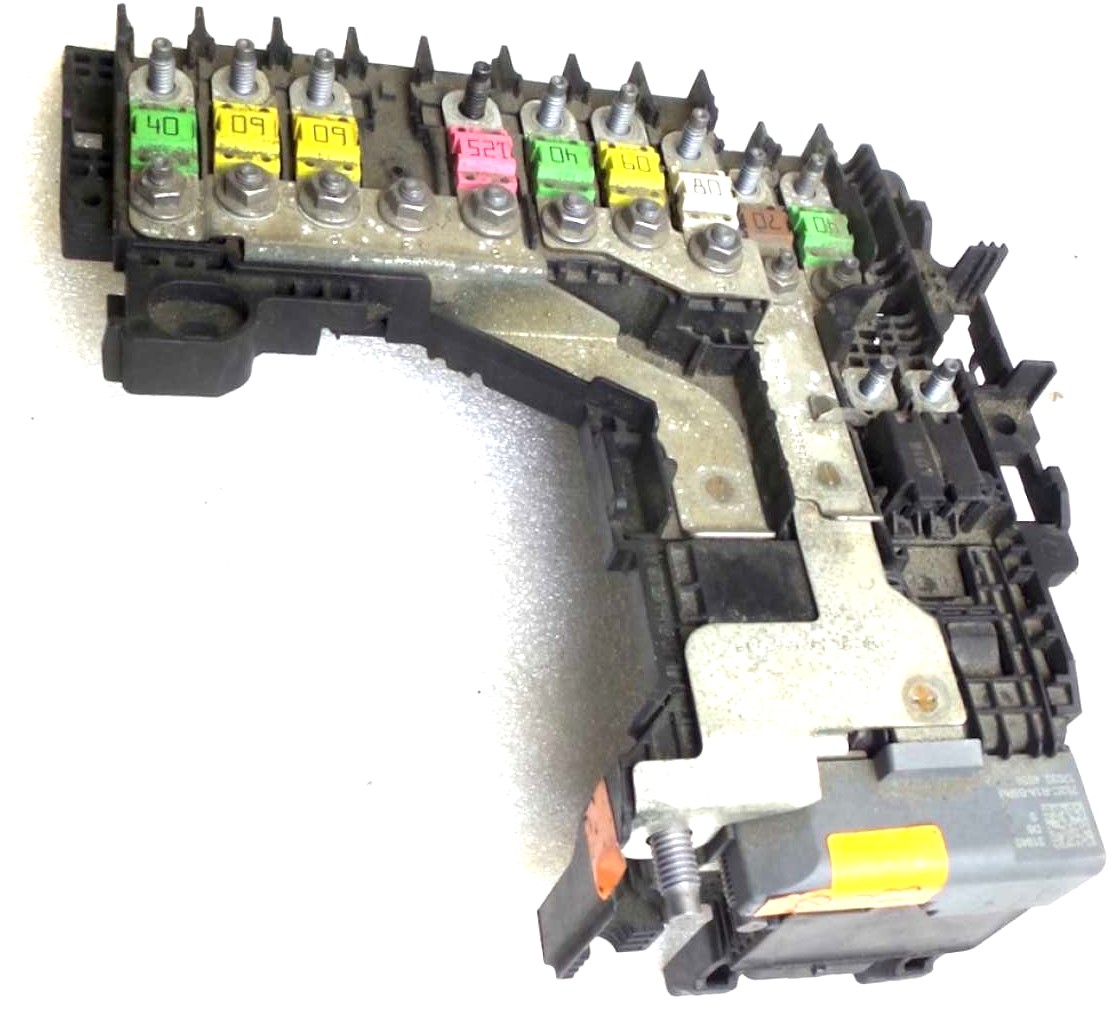

Фото — пример
Данный материал требует дополнения так много предохранителей и реле не обозначены — будем рады Вашей помощи. Можете писать прямо в комментариях.
Не нашли ответ на свой вопрос? Более полное описание смотри —> тут. <—
