Suzuki Grand Vitara предохранители и реле
Suzuki Grand Vitara представляет третье поколение модельного ряда Витара. В данной публикации вы найдёте описание блоков предохранителей и реле Сузуки Гранд Витара выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы покажем где находятся данные блоки, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и количество элементов в них в Вашем Suzuki Grand Vitara может отличаться от представленного и зависит от года выпуска и уровня комплектации автомобиля. А если не подходят схемы, изучите описание для Сузуки Витара.
Блоки под капотом

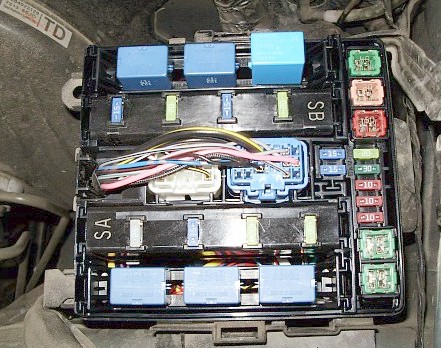

Основной блок

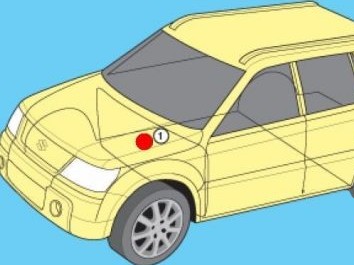

Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.

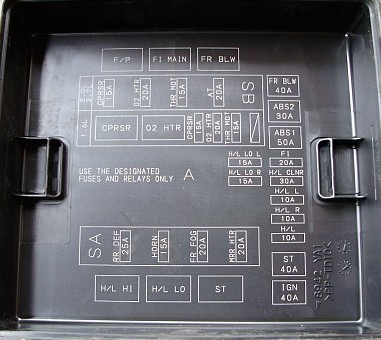

Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.

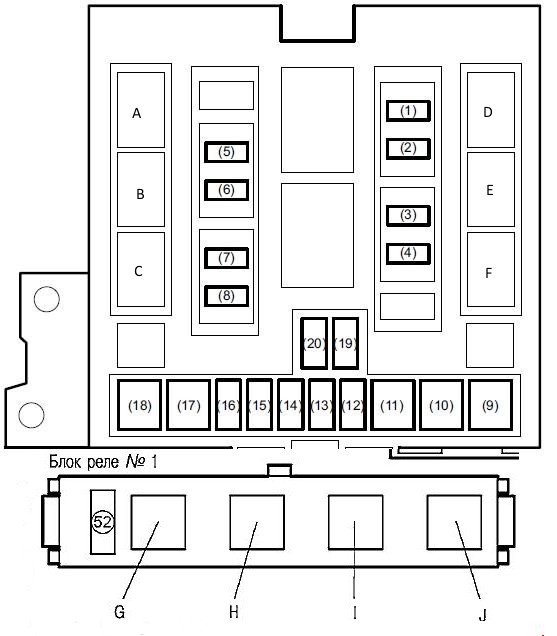

Схема
Описание предохранителей
| 1 | 15А Электромагнитная муфта кондиционера |
| 2 | 20А Подогреватель кислородного датчика |
| 3 | 15А Электропривод дроссельной заслонки |
| 4 | 20А АКПП |
| 5 | 25А Обогреватель заднего стекла |
| 6 | 15А Звуковой сигнал |
| 7 | 20А Противотуманные фары |
| 8 | 20А Обогреватель зеркал |
| 19 | 15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар |
| 20 | 15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар |
| 9 | 40А Вентилятор отопителя |
| 10 | 30А Блок управления ABS 2, блок управления ESP |
| 11 | 50А Блок управления ABS 1, блок управления ESP |
| 12 | 20А Главное реле |
| 13 | 30А Электро насос омывателя фар |
| 14 | 10А Левая фара (дальний свет) |
| 15 | 10А Правая фара (дальний свет) |
| 16 | 10А Реле дальнего света фар, реле ближнего света фар |
| 17 | 40А Стартер ST |
| 18 | 40А Замок зажигания IGN |
Реле
| A | Реле дальнего света фар |
| B | Реле ближнего света фар |
| C | Реле стартера |
| D | Реле бензонасоса |
| E | Главное |
| F | Электродвигателя вентилятора отопителя |
| G | Электропривода дроссельной заслонки |
| H | Электродвигателя вентилятора системы охлаждения №1, 2, 3 |
| I | |
| J | |
| K | Реле стоп-сигналов |

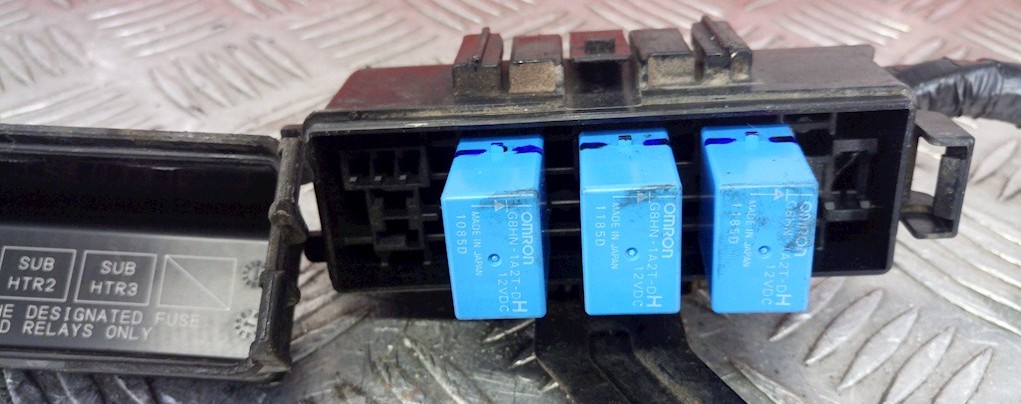

Дополнительный блок реле

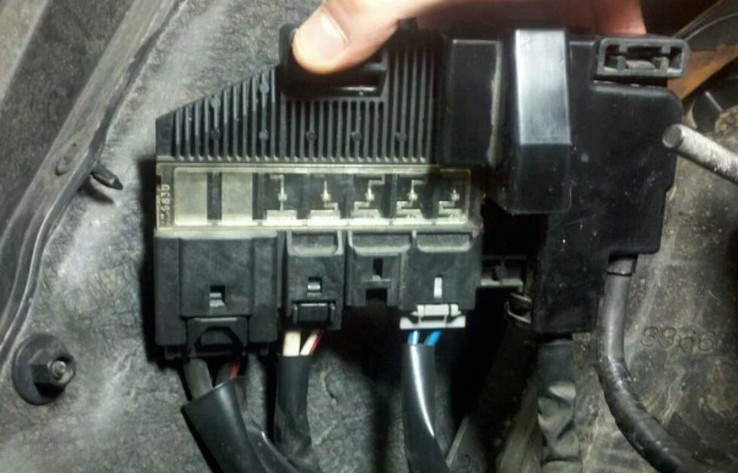

Дополнительный блок
Он находится не далеко от аккумулятора и состоит из силовых предохранителей.

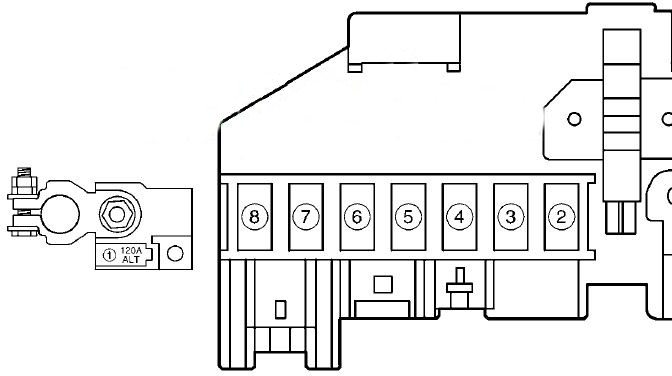

Схема
Обозначение
| 1 | 120/80А Все цепи, аккумулятор, блок предохранителей №1 |
| 2 | 30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1 |
| 3 | |
| 4 | 40А Блок управления 4WD |
| 5 | 50А Замок зажигания |
| 6 | 60А Блок предохранителей №2, реле ближнего света фар, монтажный блок |
| 7 | Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2 |
| 8 | Блок предохранителей №2 |
Блок в салоне

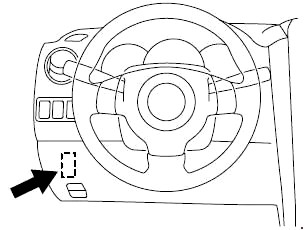

Крепится на левой стойке, со стороны водителя, под панелью приборов.

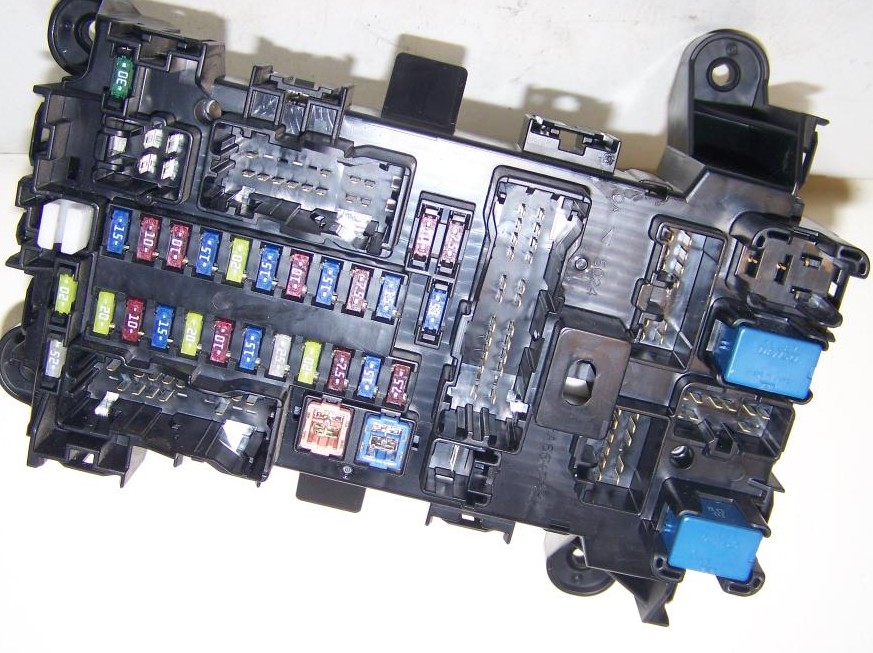

Фотография
Актуальная схема будет нанесена на защитную крышку блока.

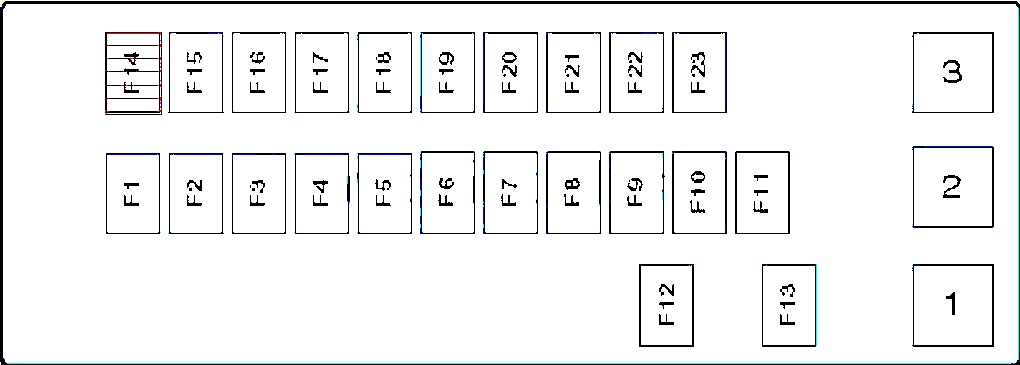

Схема
Назначение
| 1 | Реле задних габаритов |
| 2 | Реле вспомогательных цепей зажигания |
| 3 | Реле блокировки селектора КПП (диапазон “P”) |
| F1 | (20А) Генератор, катушки зажигания, ЭБУ двигателем |
| F2 | (10А) Блок управления электрооборудованием, комбинация приборов |
| F3 | (15А) Блок управления электрооборудованием, дисплей, аудио система |
| F4 | (20А) Центральный замок |
| F5 | (10А) Задние габариты |
| F6 | (15А) Лампа освещения салона |
| F7 | (25А) Люк |
| F8 | (20А) Электронный блок управления двигателем ECM |
| F9 | (7,5А) Система запуска |
| F10 | (15А) Аварийная сигнализация, Реле-прерыватель указателей поворота |
| F11 | (7,5А) Лампа подсветки косметического зеркала |
| F12 | (30А) Электропривод стеклоподъёмников |
| F13 | (20А) Электропривод стеклоподъёмников |
| F14 | (15А) Подушка безопасности |
| F15 | (10A) ABS, блок управления ESP, датчик угла поворота рулевого колеса |
| F16 | (10А) Фонарь заднего хода, датчик положения селектора, переключатель корректора фар |
| F17 | (15А) Реле электродвигателя вентилятора системы охлаждения №1, №2 и №3 |
| F18 | (20А) Очиститель лобового стекла |
| F19 | (15А) Предохранитель прикуривателя, разъем зарядки |
| F20 | (10А) Система поддержания скорости, Выключатель стоп-сигналов |
| F21 | (15А) Разъем зарядки |
| F22 | (7,5А) Задние противотуманные фонари, Комбинированный переключатель |
| F23 | (15А) Стоп-сигналы |
За передний прикуриватель отвечает предохранитель номер 19 на 15А, а за дополнительные розетки — 21 на 15А.
