Тесла Модель С / Х (2016 — 2020) предохранители и реле
Tesla Model S пятидверный электромобиль производства американской компании Tesla, который выпускался на общей базе с Tesla Model X. Поэтому данные модели имеют схожие электрически схемы. В данной публикации вы найдёте описание предохранителей и реле Тесла Модель С / Х со схемами блоков и местами их расположения для ресталинговых моделей производившихся в 2016, 2017, 2018, 2019, 2020 годах (facelift).
Нету одного общего описания предохранителей и реле на все модели Тесла Модель С и Тесла Модель Х мы лишь представим наиболее часто встречающийся вариант. Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, региона поставки и уровня оснащения Вашего автомобиля. Сверяйте информацию со своей технической документацией.
Не подходят схемы или не тот год выпуска? Изучите данный материал.
Блок под капотом
Основной блок предохранителей и реле находится в тыльной части подкапотного пространства.

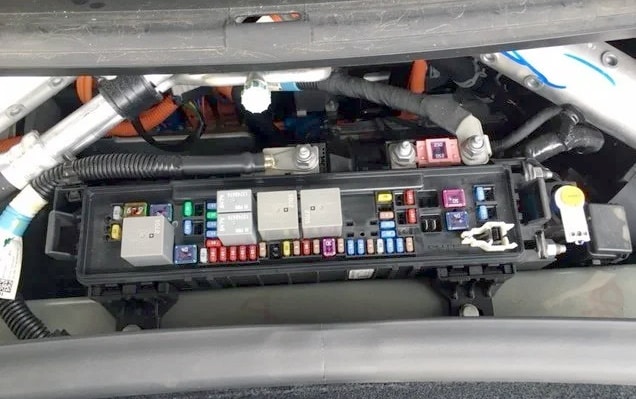

Для доступа надо убрать защитную крышку. Сам блок будет выглядеть примерно так.

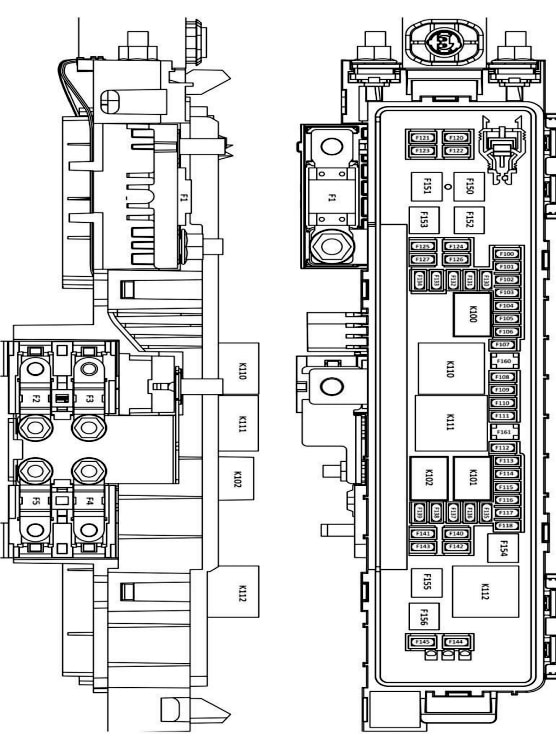

Схема
Описание
| F1 | 250A Вход постоянного тока |
| F2 | 60A Усилитель руля |
| F3 | Не используется |
| F4 | 125A Кабина Subfeed |
| F100 | 5A Сирена и модуль вторжения |
| F101 | 15A Передняя камера помощи водителю |
| F102 | Не используется |
| F103 | 25A Клапаны АБС |
| F104 | 5A Датчик батареи |
| F105 | Не используется |
| F106 | Не используется |
| F107 | 5A Приводной инвертор, задний |
| F108 | 5A Чувство направляющей привода |
| F109 | 10A Помощь при парковке |
| F110 | 5A Модуль управления ограничениями |
| F111 | Не используется |
| F112 | 5A Системы комфорта кабины |
| F113 | 10 AОтопитель воздуха в кабине |
| F114 | 10A Терморегулятор, впускные отверстия, нагреватель батареи |
| F115 | Не используется |
| F116 | 10A Группа органов управления телом 1 |
| F117 | 10 Органы управления/ клапаны пневматической подвески |
| F118 | Не используется |
| F120 | Не используется |
| F121 | Не используется |
| F122 | 15A Насос охлаждающей жидкости 3 |
| F123 | 15A Насос охлаждающей жидкости 2 |
| F124 | 10A Стеклоочиститель лобового стекла |
| F125 | 10A Контактор Мощность |
| F126 | Не используется |
| F127 | Не используется |
| F130 | 15A Передний радар помощи водителю |
| F131 | Не используется |
| F132 | 5A Приводной инвертор, передний |
| F133 | Не используется |
| F134 | Не используется |
| F135 | 10A Помощь водителю Защита от запотевания передней камеры |
| F136 | 15A Насос охлаждающей жидкости 4 |
| F137 | 15A Насос охлаждающей жидкости 1 |
| F138 | 30A Задняя решетка оттаивания |
| F139 | Не используется |
| F140 | Не используется |
| F141 | Не используется |
| F142 | 15A Контроль безопасности и звуковые сигналы |
| F143 | 30A Органы управления телом, группа 2 |
| F144 | 20A Фары |
| F145 | 25A Внешнее освещение |
| F150 | 40A Вентилятор конденсатора, левый |
| F151 | 50A Двигатель насоса АБС |
| F152 | Не используется |
| F153 | Не используется |
| F154 | 40A Компрессор пневматической подвески |
| F155 | 40A Вентилятор конденсатора, правый |
| F156 | 40A iBoost (система экстренного торможения) |
| F160 | 30A Вентилятор салона |
| F161 | Не используется |
| Реле | |
| K100 | Не используется |
| K101 | HVAC Рельсовая группа 1 |
| K102 | Задняя решетка оттаивания |
| K110 | Приводной поручня |
| K111 | HVAC поручня |
| K112 | Контроллер пневматической подвески |
Блок в салоне

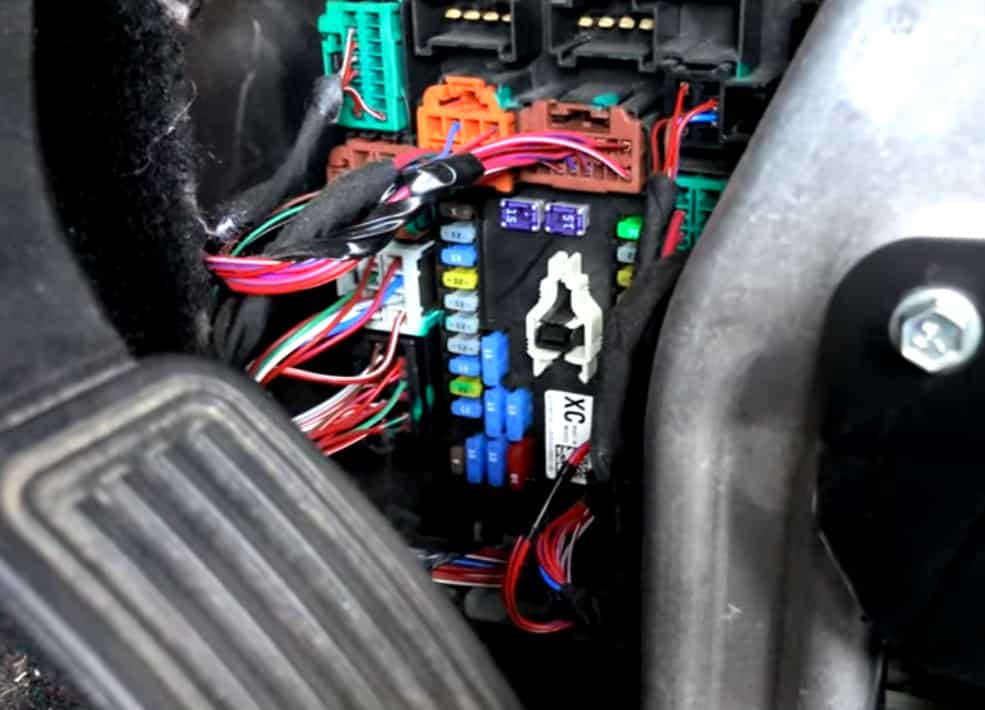

В Tesla Model X блок предохранителей находит под панелью со стороны водителя, за защитной крышкой.

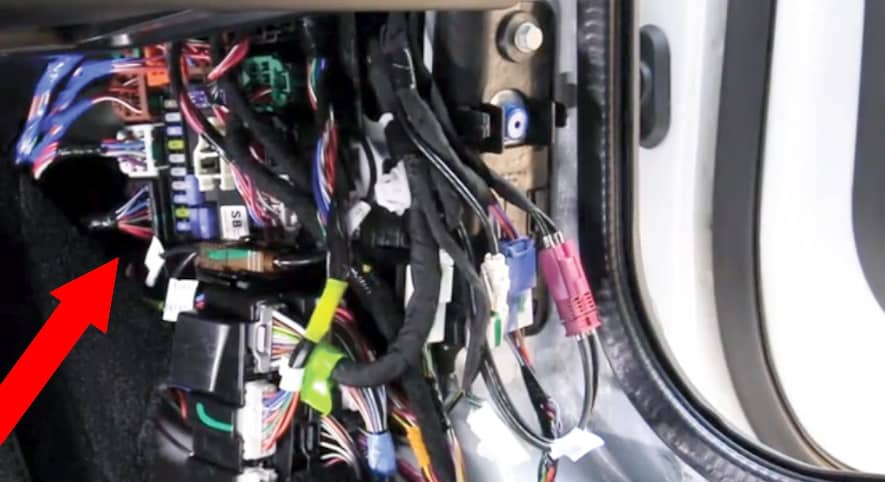

А в Tesla Model S блок предохранителей находит под панелью со стороны переднего пассажира.

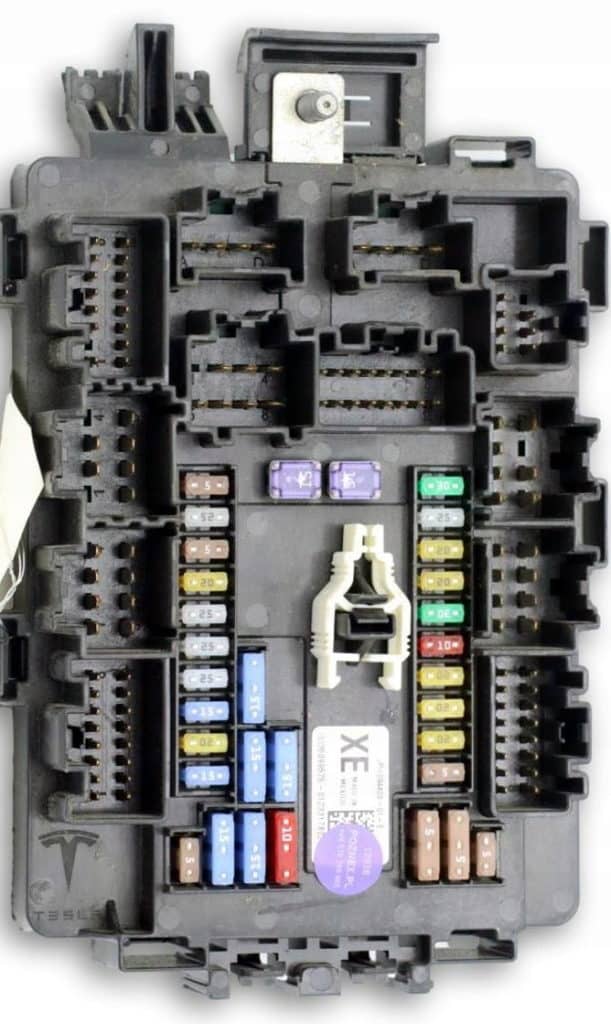

Фото пример

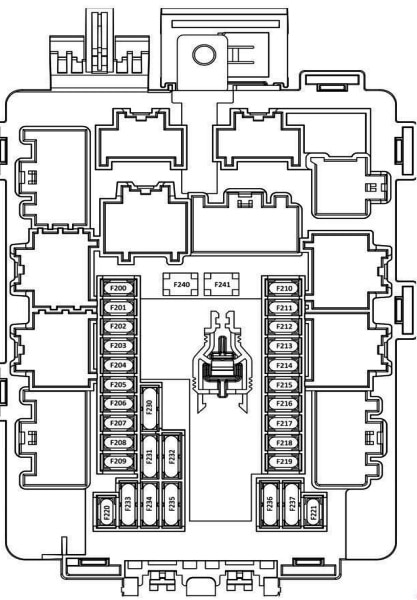

Схема
Назначение
| F200 | 5A Модуль сиденья с памятью |
| F201 | 25A Электродвигатель стеклоподъемника, левый задний |
| F202 | 15A Аксессуар 12 В |
| F203 | Не используется |
| F204 | 25A Электродвигатель стеклоподъемника, правый передний |
| F205 | 25A Электродвигатель стеклоподъемника, левый передний |
| F206 | 25A Люк на крыше |
| F207 | 15A Розетка 12 В для аксессуаров |
| F208 | Не используется |
| F209 | Не используется |
| F210 | 30A Задняя дверь с электроприводом |
| F211 | 25A Электродвигатель стеклоподъемника, правый задний |
| F212 | 20A Электрический стояночный тормоз (основной) |
| F213 | 20A Электрический стояночный тормоз (резервный) |
| F214 | Не используется |
| F215 | 10A Подогрев рулевого колеса |
| F216 | Не используется |
| F217 | 20A Аудиоусилитель премиум-класса |
| F218 | 20A Базовый аудиоусилитель |
| F219 | 5A Освещение перчаточного ящика, диагностика |
| F220 | 5A Переключатель педали тормоза |
| F221 | 5A Система управления батареями |
| F230 | 15A Обогреватель сиденья, второй ряд, справа |
| 15A Не используется | |
| F231 | 15A Обогреватель сиденья, второй ряд, слева |
| 15A Подогрев сидений, второй ряд, средний | |
| F232 | 15A Обогреватель сиденья, первый ряд, слева |
| 15A Обогреватель сиденья, первый ряд, справа | |
| F233 | 10A Дверные органы управления, левая, дверная ручка, левая передняя |
| 10A Дверные органы управления, правая, дверная ручка, правая передняя часть | |
| F234 | 5A Дверная ручка, левая задняя |
| 5A Дверная ручка, правая задняя | |
| F235 | 10A Ворота / центральный дисплей |
| 10A Системы зарядки | |
| F236 | 5A Угол поворота / колонка |
| 5A Радио, Косметические огни, Зеркало заднего вида | |
| F237 | 5A Приборный щиток |
| 5A iBooster | |
| F240 | 30A Мотор сидений, правый передний |
| F241 | 30A Мотор сидений, левый передний |
Есть что добавить или просто хотите поделится своим опытом, пишите в комментарии. Вместе мы сможем сделать материал лучше.
