Тойота Аллион Т260 Премио — предохранители и реле
Второе поколение Toyota Allion и Toyota Premio обозначалось T260 и выпускалась в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. За это время модель прошла рестайлинг. В данной публикации мы покажем места расположения электронных блоков управления, описание предохранителей и реле Тойота Аллион Т260 (Премио) со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.
Количество элементов в блоках и их расположение может отличатся от представленного. Сверяйте обозначение со своими схемами на крышке блока.
Блоки в салоне
Расположение

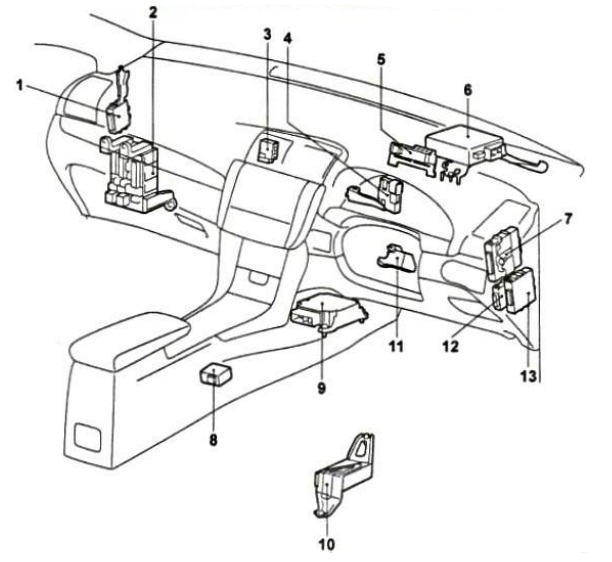

Общая схема расположения блоков в салоне
Описание
- блок корректора фар
- монтажный блок под приборной панелью
- соединительные разъемы (CAN)
- усилитель транспондера
- ионизатор воздуха
- электронный блок управления EPS
- блок управления системой EntQr&Start
- блок Управления блокировкой переключения
- электронный блок управления RS
- блок управления системой парковки (модели с камерой заднего обзора)
- электропривод и блок управления блокировкой рулевой колонки
- маршрутизатор
- блок управления системой парковки (модели с задними датчиками системы парковки).
Монтажный блок

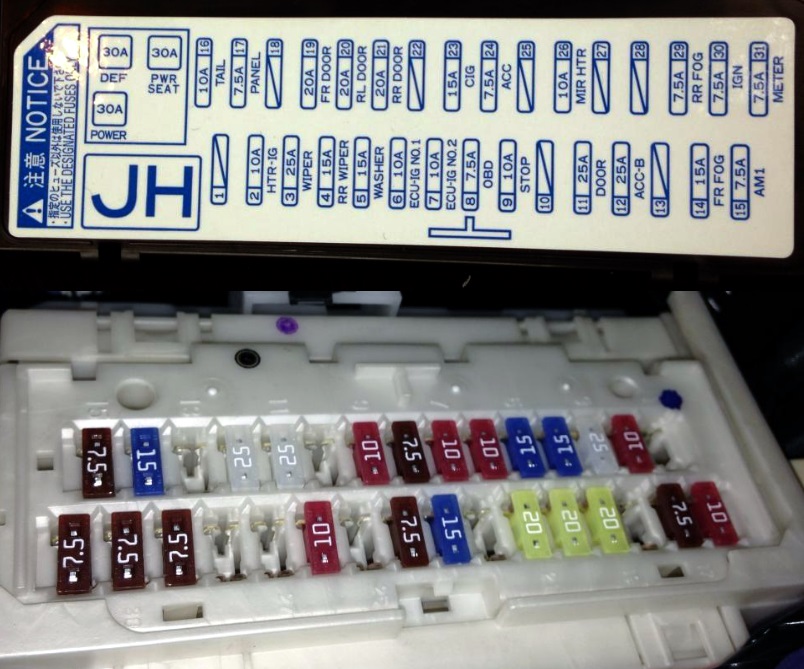

Данный блок предохранителей и реле находится под приборной панелью с левой стороны (под бардачком) и закрыт защитной крышкой
Схема
Обозначение
| 7,5А АСС | Система запуска двигателя с помощью кнопки |
| Блокировка переключения (модели с системой Entry&Start) | |
| Система блокировки рулевой колонки | |
| Центральный замок, система Entry&Start и противоугонная система | |
| Электропривод стекло подъемников | |
| Электропривод зеркал | |
| Система предупреждения о не пристегнутом ремне безопасности и система ослабления натяжения | |
| Система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| Аудиосистема, навигационная система и система парковки | |
| Часы | |
| Фары | |
| Автоматический корректор фар | |
| Противотуманные фары и задние противотуманные фонари | |
| Габариты и подсветка номерного знака | |
| Подсветка | |
| Лампы освещения салона | |
| Кондиционер | |
| Шина передачи данных Multiplex (CAN) | |
| Обогреватель заднего стекла и обогреватели зеркал | |
| Система парковки (модели с камерой заднего обзора) | |
| 7,5А IGN | Система запуска (модели с системой Entry&Start) |
| Система запуска двигателя с помощью кнопки | |
| Система управления двигателем 1NZ-FE и вариатором и система иммобилайзера | |
| Система управления двигателем 2ZR-FE и вариатором и система иммобилайзера | |
| Система управления двигателем 3ZR-FAE и вариатором, система иммобилайзера и система поддержания скорости | |
| Система безопасности (SRS) | |
| Система блокировки рулевой колонки | |
| Центральный замок, система Entry&Start и противоугонная система | |
| Аудиосистема, навигационная система и система парковки (модели с камерой заднего обзора) | |
| Шина передачи данных Multiplex (CAN) | |
| 7,5А АМ1 | Система запуска (модели без системы Entry&Start) |
| 7,5А METER | Система зарядки |
| Система управления двигателем 1NZ-FE и вариатором и система иммобилайзера | |
| Система управления двигателем 2ZR-FE и вариатором и система иммобилайзера | |
| Система управления двигателем 3ZR-FAE и вариатором, система иммобилайзера и система поддержания скорости | |
| Анти блокировочная система тормозов (ABS) (модели без системы VSC) | |
| Системы улучшения управляемости автомобиля (VSC и ABS) | |
| Система безопасности (SRS) | |
| Электро усилитель рулевого управления (EPS) | |
| Центральный замок, система Entry& Start и противоугонная система | |
| Система предупреждения о не пристегнутом ремне безопасности и система ослабления натяжения | |
| Система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| Комбинация приборов | |
| Автоматический корректор фар | |
| Габариты и подсветка номерного знака | |
| Фонари заднего хода | |
| Лампы освещения салона | |
| Система парковки (модели с камерой заднего обзора) | |
| 7,5А PANEL | Магнитола, навигационная система и система парковки (модели с камерой заднего обзора) |
| Часы | |
| Габариты и подсветка номерного знака | |
| Подсветка | |
| Кондиционер | |
| Обогреватель заднего стекла и обогреватели зеркал | |
| Система предупреждения об оставленном ключе и не выключенных фарах | |
| Комбинация приборов | |
| 7,5А OBD | Система управления двигателем 1NZ-FE и вариатором и система иммобилайзера |
| Система управления двигателем 2ZR-FE и вариатором и система иммобилайзера | |
| Система управления двигателем 3ZR-FAE и вариатором, система иммобилайзера и система поддержания скорости | |
| 7,5А RR FOG | Комбинация приборов |
| Противотуманные фары и задние противотуманные фонари | |
| 10А ECU-IG №1 | Электропривод вентиляторов |
| Анти блокировочная система тормозов (ABS), системы улучшения управляемости автомобиля (VSC и ABS) | |
| Блокировка переключения | |
| Электроусилитель рулевого управления (EPS) | |
| Система блокировки рулевой колонки | |
| Центральный замок, система Entry&Start и противоугонная система | |
| Электропривод стекло подъемников | |
| Система предупреждения о не пристегнутом ремне безопасности и система ослабления натяжения | |
| Система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| Магнитола, навигационная система и система парковки (модели с камерой заднего обзора) | |
| Фары | |
| Автоматический корректор фар | |
| Противотуманные фары и задние противотуманные фонари | |
| Габариты и подсветка номерного знака | |
| Подсветка | |
| Лампы освещения салона | |
| Кондиционер | |
| Шина передачи данных Multiplex (CAN) | |
| Система парковки (модели с камерой заднего обзора) | |
| 10А ECU-IG №2 | Система зарядки |
| Система управления двигателем и вариатором, система иммобилайзера и система поддержания скорости | |
| Система предупреждения о не пристегнутом ремне безопасности и система ослабления натяжения | |
| Комбинация приборов | |
| Аудиосистема (модели без навигационной системы) | |
| Магнитола, навигационная система и система парковки (модели с камерой заднего обзора) | |
| Фонари заднего хода | |
| Указатели поворота и аварийная сигнализация | |
| Кондиционер | |
| Антиобледенитель щеток | |
| Обогреватель заднего стекла и обогреватели зеркал | |
| Система парковки (модели с камерой заднего обзора) | |
| 10А HTR-IG | Кондиционер |
| Обогреватель заднего стекла и обогреватели зеркал | |
| 10А MIR HTR | Система управления двигателем 3ZR-FAE и вариатором, система иммобилайзера и система поддержания скорости |
| Обогреватель заднего стекла и обогреватели зеркал | |
| 10А STOP | Система запуска (модели с системой Entry&Start) |
| Система запуска двигателя с помощью кнопки | |
| Система управления двигателем и вариатором, система иммобилайзера и система поддержания скорости | |
| Анти блокировочная система тормозов (ABS), системы улучшения управляемости автомобиля (VSC и ABS) | |
| Блокировка переключения | |
| Стоп-сигналы | |
| 10А TAIL | Система управления двигателем и вариатором, система иммобилайзера и система поддержания скорости |
| Ручной корректор фар | |
| Противотуманные фары и задние противотуманные фонари | |
| Габариты и подсветка номерного знака | |
| 15А CIG | Прикуриватель |
| 15А D S-HTR | Обогреватель сиденья водителя |
| 15А FR FOG | Комбинация приборов |
| Противотуманные фары и задние противотуманные фонари | |
| 15А Р S-HTR | Обогреватель сиденья пассажира |
| 15А RR WIPER | Очиститель и омыватель заднего стекла |
| 15А WASHER | Очиститель и омыватель лобового и заднего стекла |
| 20А FR DOOR | Электропривод стекло подъемников |
| 20А RL DOOR | |
| 20А RR DOOR | |
| 25А DOOR | Центральный замок, система Entry&Start и противоугонная система |
| Фары (модели без ксеноноеых фар) (модели с ксеноновыми фарами) | |
| Автоматический корректор фар | |
| Противотуманные фары и задние противотуманные фонари | |
| Габариты и подсветка номерного знака | |
| Подсветка | |
| Кондиционер | |
| 25А WIPER | Система управления двигателем и вариатором, система иммобилайзера и система поддержания скорости |
| Очистители и омыватели лобового стекла |
За работу прикуривателя отвечает предохранитель обозначенный как CIG на 15А.

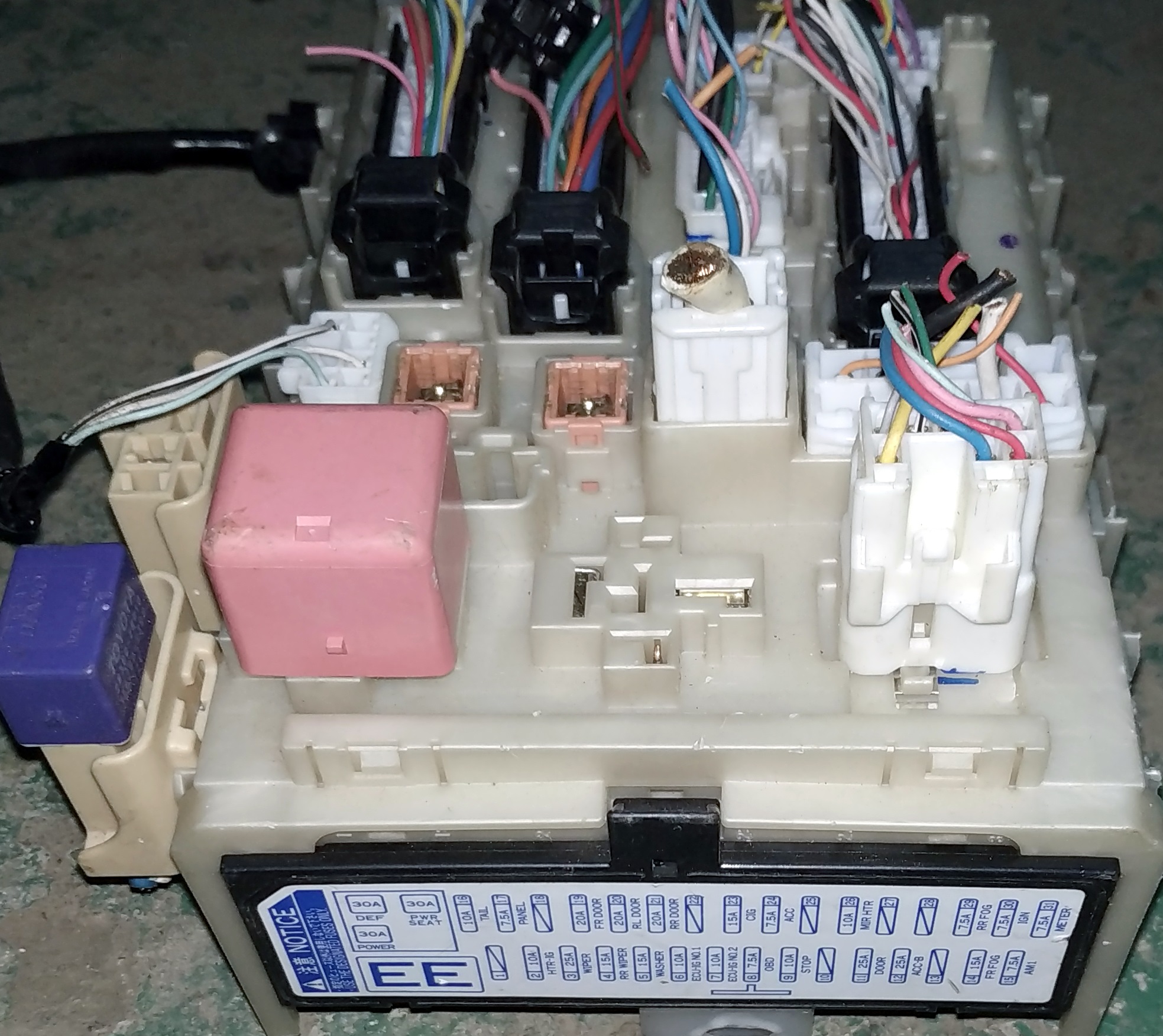

С другой стороны блока могут крепится отдельные элементы.

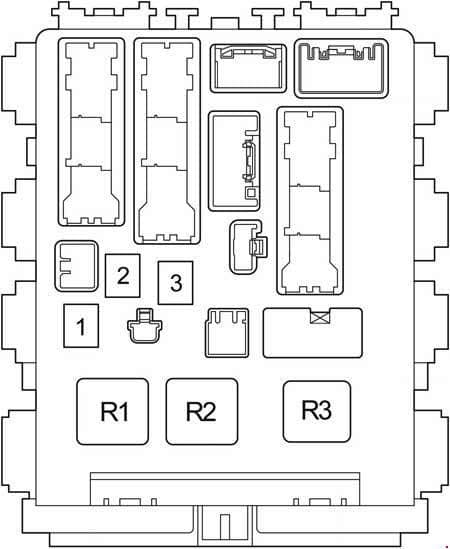

Схема
Обозначение
Предохранители
- 30А POWER — Стеклоподъемники
- 30А DEF — Обогрев заднего стекла, предохранитель: «MIR HTR»
- 30A P/SEAT — Сиденье с электроприводом
Реле
- R1 — Зажигание (IG1)
- R2 — Отопитель (механический кондиционер) / Перемычка (автоматический кондиционер)
Блоки под капотом
Расположение

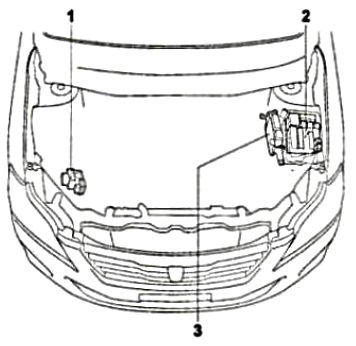

Общая схема расположения блоков под капотом
Расшифровка
- модулятор давления/ электронный блок управления ABS
- монтажный блок в моторном отсеке
- электронный блок управления двигателем.
Монтажный блок

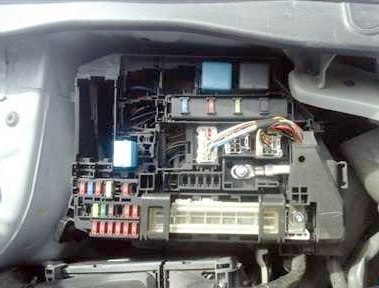

Фото — пример

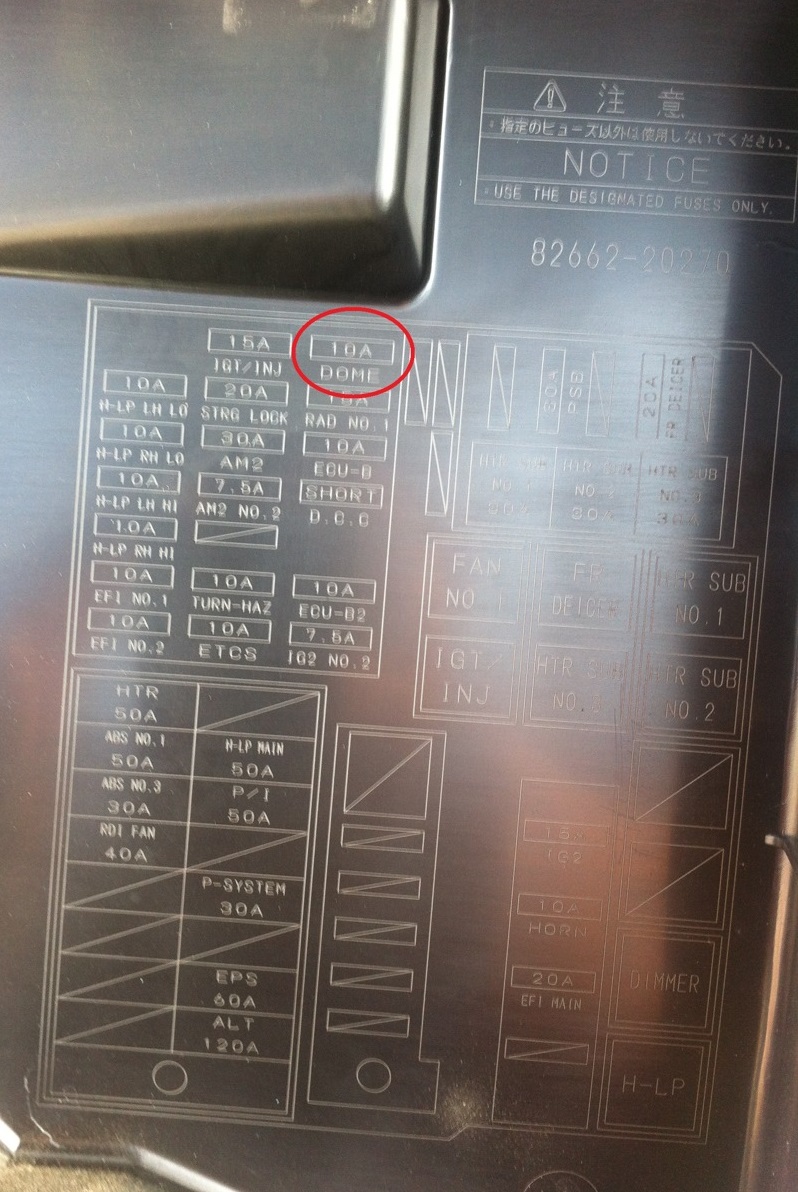

Назначение с крышки блока
Обозначение
| 7,5А АМ2 №2 | — Система запуска (модели с системой Entry&Start) |
| — Система запуска двигателя с помощью кнопки | |
| — Блокировка переключения (модели с системой Entry&Start) | |
| — Система блокировки рулевой колонки | |
| — Центральный замок, система Entry&Start и противоугонная система | |
| — Электропривод стекло подъемников | |
| — Система предупреждения о не пристегнутом ремне безопасности и система ослабления натяжения | |
| — Система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| — Фары | |
| — Автоматический корректор фар | |
| — Противотуманные фары и задние противотуманные фонари | |
| — Габариты и подсветка номерного знака | |
| — Подсветка | |
| — Лампы освещения салона | |
| — Кондиционер | |
| — Шина передачи данных Multiplex (CAN) | |
| — Система парковки (модели с камерой заднего обзора) | |
| 7,5А IG2 №2 | Система управления двигателем двигателем 1NZ-FE / 2ZR-FE и вариатором |
| и система иммобилайзера | |
| 10А DOME | Лампы освещения салона |
| 10А ECU-B | — Система зарядки |
| — Система управления двигателем и вариатором,система иммобилайзера и система поддержания скорости | |
| — Анти блокировочная система тормозов (ABS) (модели без системы VSC) | |
| — Системы улучшения управляемости автомобиля (VSC и ABS) | |
| — Система безопасности (SRS) | |
| — Электро усилитель рулевого управления (EPS) | |
| — Центральный замок, система Entry& Start и противоугонная система | |
| — Электропривод стекло подъемников | |
| — Система предупреждения о не пристегнутом ремне безопасности и система ослабления натяжения | |
| — Система предупреждения об оставленном в замке зажигания ключе и нев ыключенном освещении | |
| — Комбинация приборов | |
| — Магнитола, навигационная система и патронник | |
| — Автоматический корректор фар | |
| — Габариты и подсветка номерного знака | |
| — Фонари заднего хода | |
| — Лампы освещения салона | |
| — Кондиционер | |
| — Шина передачи данных Multiplex (CAN) | |
| — Обогреватель заднего стекла и обогреватели зеркал | |
| 10А ECU-B2 | — Система запуска двигателя с помощью кнопки |
| — Система управления двигателем и вариатором, система иммобилайзера и система поддержания скорости | |
| — Центральный замок, система Entry&Start и противоугонная система | |
| — Электропривод стекло подъемников | |
| — Кондиционер | |
| — Обогреватель заднего стекла и зеркал | |
| 10А EFI №1 | Система управления двигателем 3ZR-FAE и вариатором, система иммобилайзера и система поддержания скорости |
| 10А EFI №2 | |
| 10А ETCS | Система управления двигателем и вариатором, система иммобилайзера и система поддержания скорости |
| 10А H-LP LH HI | Фары |
| 10А H-LP LH LO | Фары (модели без ксеноноеых фар) |
| 10А H-LP RH HI | — Комбинация приборов |
| — Фары | |
| 10А H-LP RH LO | Фары (модели без ксеноноеых фар) |
| 10А HORN | — Центральный замок, система Entry&Start и противоугонная система |
| — Звуковой сигнал | |
| 10А TURN-HAZ | Указатели поворота и аварийная сигнализация |
| 15А H-LP LH LO | Фары (модели с ксеноновыми фарами) |
| 15А H-LP RH LO | |
| 15А IG2 | — Система управления двигателем 1NZ-FE и вариатором и система иммобилайзера |
| — Система управления двигателем 2ZR-FE и вариатором и система иммобилайзера | |
| 15А IGT/INJ | Система управления двигателем 3ZR-FAE и вариатором, система иммобилайзера и система поддержания скорости |
| 15А RAD №1 | Аудиосистема, навигационная система и система парковки |
| 20А EFI MAIN | Система управления двигателем и вариатором, система иммобилайзера и система поддержания скорости |
| 20А FR DEICER | Антиобледенитель щеток |
| 20А STRG LOCK | Система блокировки руля |
| 30А ABS №3 | Анти блокировочная система тормозов (ABS) (модели без системы VSC) |
| Системы улучшения управляемости автомобиля (VSC и ABS) | |
| 30А АМ2 | Система запуска |
| 30А HTR SUB №1 | Кондиционер |
| 30А HTR SUB №2 | |
| 30А HTR SUB №3 | |
| 30А P-SYSTEM | Система управления двигателем и вариатором, система иммобилайзера и система поддержания скорости |
| 40А RDI FAN | Электропривод вентиляторов |
| 40А ABS №1 | — Анти блокировочная система тормозов (ABS) (модели без системы VSC) |
| — Системы улучшения управляемости автомобиля (VSC и ABS) | |
| 50А H-LP MAIN | — Фары |
| — Автоматический корректор фар | |
| 50А HTR | Кондиционер |
| 60А EPS | Электр оусилитель рулевого управления (EPS) |
| 120А ALT | Система зарядки |
| Система запуска (модели без системы Entry&Start) | |
| Габариты и подсветка номерного знака | |
| Подсветка |
Есть что добавить — пишите в комментарии.
