Тойота Авенсис 2 Т250 предохранители и реле
Toyota Avensis 2 го поколения имеет код Т25 / Т250 и производилось в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году. В данной статье Вы найдёте информацию с местами расположения всех электронных блоков управления, подробное описание предохранителей и реле Тойота Авенсис 2 со схемами блоков и фото примерами их исполнения. Отдельно выделим предохранитель прикуривателя.
Исполнение блоков и их расположение может отличатся от представленного и зависит от года выпуска, уровня оснащения и региона поставки.
Блоки в салоне
Расположение

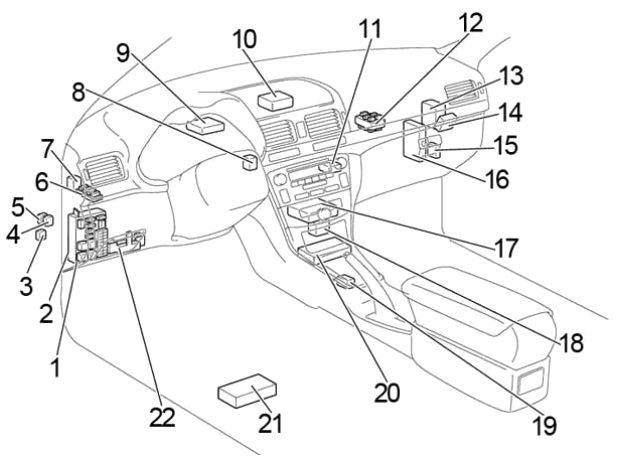

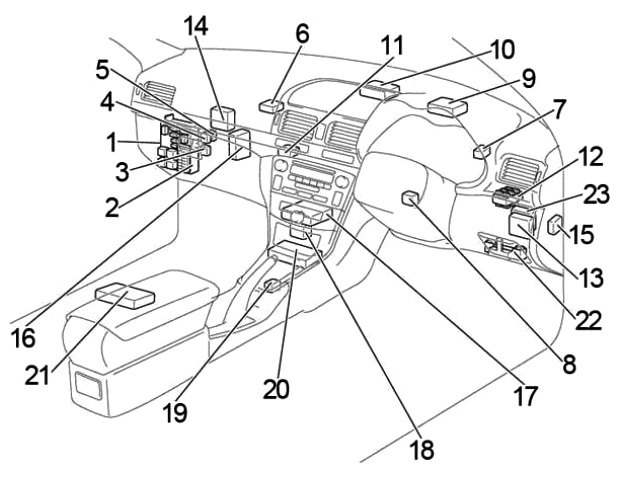

Общая схема расположения электронных блоков управления в салоне
Левое расположение рулевого управления
Правое расположение рулевого управления
Общее обозначение
- Блок предохранителей
- Интегрированное реле
- Реле топливного насоса (Circuit Opening)
- Реле заднего противотуманного света
- Реле обогрева заднего стекла
- Блок реле
- Реле указателей поворота
- Усилитель транспондера ключа
- EPS ECU
- Блок управления транспондером ключа
- Усилитель антенны
- Распределительный блок
- Реле стеклоочистителя
- Ресивер центрального замка
- Блок управления корректором фар
- Блок управления двигателем и коробкой передач (A/T)
Блок управления двигателем (M/T) - Блок управления кондиционером
- Опциональный коннектор (навигация)
- Блок управления селектором коробки передач
- Блок управления подушками безопасности
- Блок управления навигацией
- Дополнительный блок предохранителей
- RHD: Блок управления противоугонной системой
Блок предохранителей
Он находится в нижней части панели приборов за защитной крышкой.

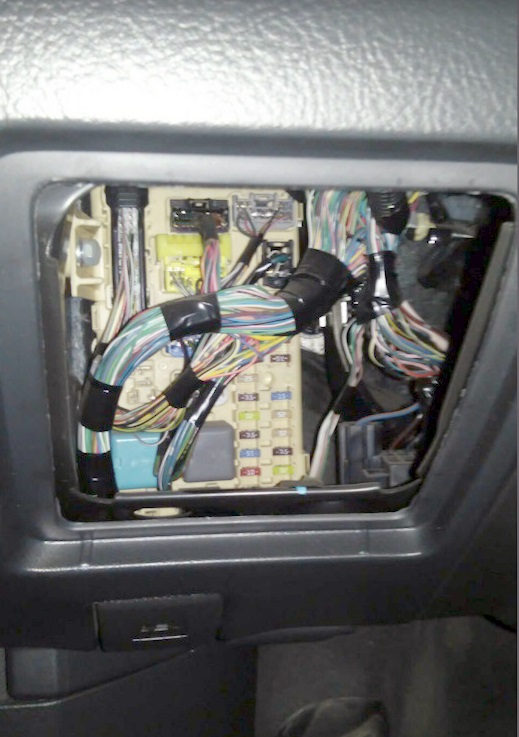

Фото — пример

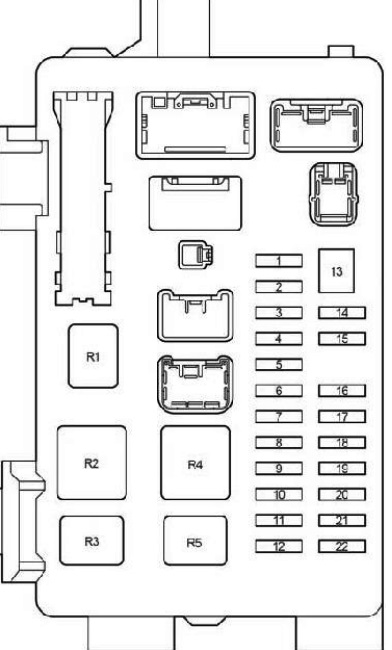

Схема
Описание
| 1 | 10А IGN — Подушки безопасности SRS, комбинация приборов, система запуска, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 2 | 20A S/ROOF — Люк |
| 3 | 7,5A RR FOG — Задний противотуманный свет |
| 4 | 15A FR FOG — Передний противотуманный свет, индикатор противотуманного света |
| 5 | 25A AM1 — Система запуска, предохранители: «CIG», «RAD NO.1» |
| 6 | 7,5A PANEL — Подсветка панели приборов, подсветка комбинации приборов, блок управления автоматической коробкой передач, освещение перчаточного ящика, освещение в отделении подлокотника, очистители фар, передний противотуманный свет, система помощи при парковке, мульти — информационный дисплей |
| 7 | 20A RR WIP — Задний стеклоочиститель и омыватель |
| 8 | 7,5A GAUGE2 — Лампы заднего хода, корректор фар, указатели поворота, аварийная сигнализация |
| 9 | 15A CIG — Прикуриватель |
| 10 | 10A HTR — Подогрев сидений, кондиционер |
| 11 | — |
| 12 | 7,5A RAD NO.1 — Аудиосистема, мульти-информационный дисплей, зеркала с электроприводом, комбинация приборов, розетка |
| 13 | 30A PWR SEAT — Сиденья с электроприводом |
| 14 | 10A TAIL — Габаритный свет, освещение номерного знака, освещение багажного отсека, система автоматического освещения, передний противотуманный свет, задний противотуманный свет, комбинация приборов |
| 15 | 7,5A OBD2 — Диагностический разъем |
| 16 | 15A P/POINT — Розетка |
| 17 | 25A DOOR — Центральный замок |
| 18 | 25A WIP — Передний стеклоочиститель и омыватель, очистители фар |
| 19 | 7,5A ECU-IG — Вентилятор системы охлаждения, система зарядки, усилитель рулевого управления, ABS, VSC |
| 20 | 20A S-HTR — Подогрев сидений |
| 21 | 10A GAUGE1 — Переключатель освещения, мульти — информационный дисплей, интегрированное реле, комбинация приборов, блокировка селектора коробки передач, блок управления автоматической коробкой передач, зеркало заднего вида в салоне, стеклоочиститель, парковочный тормоз |
| 22 | 15A STOP — Лампы стоп-сигнала, блокировка селектора коробки передач, дополнительный стоп-сигнал, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| Реле | |
| R1 | Резерв |
| R2 | HTR — Отопитель |
| R3 | SEAT HTR — Подогрев сидений |
| R4 | IG1 — Зажигание |
| R5 | TAIL — Габаритный свет |
За работу прикуривателя отвечает предохранитель номер 9 на 15А.

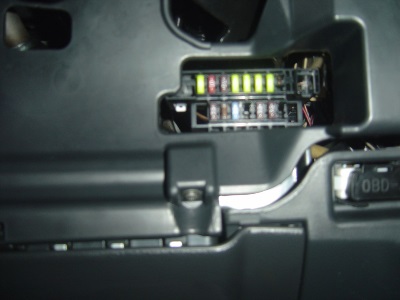

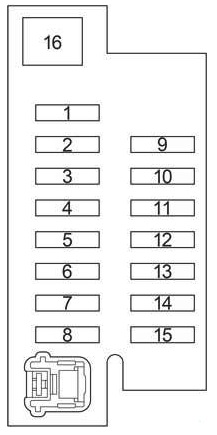

Дополнительный блок предохранителей
Расположен над педалями, параллельно полу.
Схема
Назначение
| 1 | 25А АСС Кнопка запуска, иммобилайзер, блокировка руля (LHD) |
| 2 | 20A P-RR P/W — Стеклоподъемник |
| 3 | 20A P-FR P/W — Стеклоподъемник |
| 4 | 20A D-RR P/W — Стеклоподъемник |
| 5 | 20A D-FR P/W — Стеклоподъемник |
| 6 | 7,5A ECU-B 1 — Коробка передач |
| 7 | 10A FUEL OPN — Лючок заливной горловины топливного бака |
| 8 | 20A FR DIC — Обогреватель зоны щеток стеклоочистителей ветрового стекла, предохранитель: «MIR HTR» |
| 9 | 10А А/С Кондиционер (механический кондиционер), вспомогательный отопитель |
| 10 | 7,5A DEF I/UP — Кондиционер |
| 11 | 7,5A ST — Мульти — информационный дисплей, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система запуска |
| 12 | 10A MIR HTR — Обогрев зеркал |
| 13 | 15A RAD NO.2 — Аудиосистема, мульти — информационный дисплей |
| 14 | 7,5A DOME — Освещение салона, персональное освещение, освещение в дверях, освещение багажного отсека, подсветка индивидуального зеркала, освещение пространства для ног |
| 15 | 7,5A ECU-B 2 — Кондиционер, система беспроводного управления |
| 16 | 30A PWR SEAT — Сиденья с электроприводом |
Блок реле

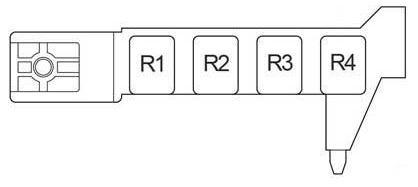

Схема
Левый руль
Правый руль
Расшифровка
- R1 — Обогреватель зоны щеток стеклоочистителей ветрового стекла (FR DEICER)
- R2 — Розетка (P/POINT)
- R3 — Передний противотуманный свет (FR FOG)
- R4 — Стартер (ST)
Дополнительные элементы

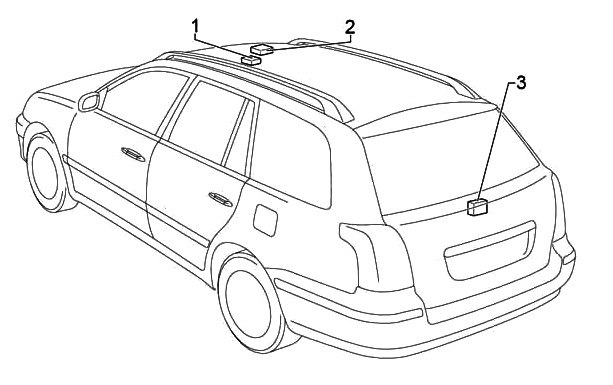

Схема
Назначение
- Усилитель микрофона телефона
- Блок управления люком
- Реле заднего стеклоочистителя
Блоки под капотом
Расположение
Общая схема расположения электронных блоков управления под капотом

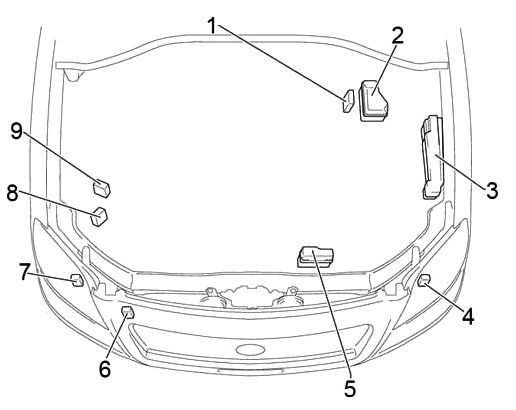

Вариант A
(1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)

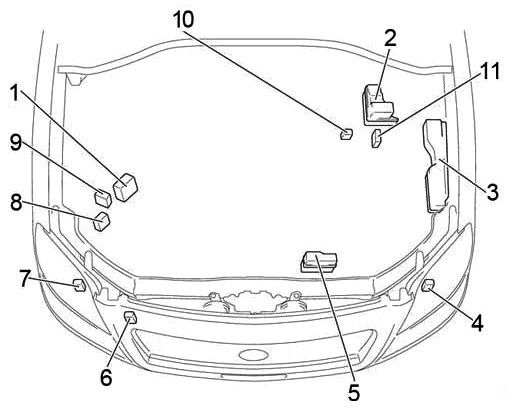

Вариант Б
(1CD-FTV)
Описание
- Блок управления форсунками
- Дополнительный блок предохранителей
- Блок предохранителей и реле
- Блок управления левой фарой
- Блок реле
- Реле очистителей фар
- Блок управления правой фарой
- Блок управления тормозной системой (VSC)
- Блок управления тормозной системой (без VSC)
- Реле свечей накала
- Вспомогательный отопитель
Блок предохранителей и реле

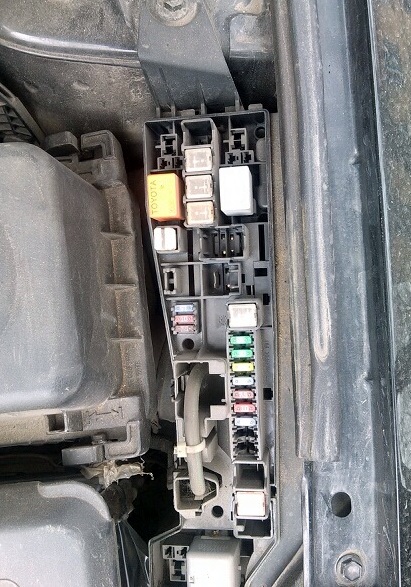

Находится в левой части моторного отсека.
Схема

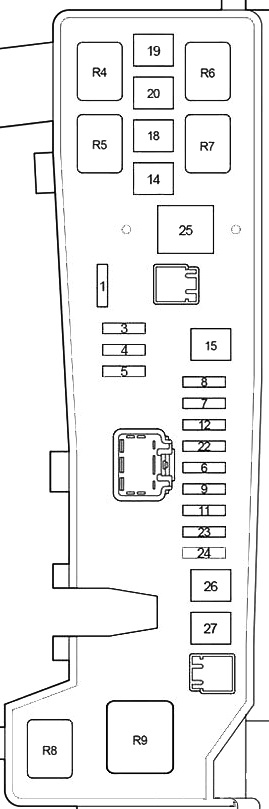

Вариант А
Вариант Б
Обозначение
| 1 | — |
| 2 | 25А VSC — 1CD–FTV: ABS, VSC |
| 25A ABS — 1CD–FTV: ABS | |
| 3 | — |
| 4 | — |
| 5 | — |
| 6 | 7,5A ALT-S — Система зарядки |
| 7 | 30A DCC — Предохранители: «ECU-B NO.2», «DOME», «RAD NO.2» |
| 8 | 30A AM2 — Система запуска, предохранители: «ST», «IGN» |
| 9 | 10A HAZARD — Указатели поворота, аварийная сигнализация |
| 10 | 25A F-HTR — 1CD–FTV: Подогрев топлива |
| 11 | 15A HORN — Звуковой сигнал |
| 12 | 20A EFI — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: «EFI NO.1», «EFI NO.2» |
| 13 | 25A PWR HTR — 1CD–FTV: Вспомогательный отопитель |
| 14 | 30A RR DEF — Обогрев заднего стекла |
| 15 | 40A MAIN — Очистители фар, фары, предохранители: «H-LP HI LH», «H-LP HI RH», «H-LP LH», «H-LP RH» |
| 16 | 50A AM1 NO.1 — 1CD–FTV: предохранители: «ACC», «CIG», «RAD NO.1», «ECU-B NO.1», «FL P/W», «FR P/W», «RL P/W», «RR P/W» |
| 17 | 30A H/CLN — Очистители фар |
| 18 | 40A HTR — Кондиционер. отопитель |
| 19 | 30A CDS — Вентилятор системы охлаждения |
| 20 | 40A RDI — 1CD–FTV, 1ZZ-FE, 3ZZ-FE: Вентилятор системы охлаждения |
| 30A RDI — 1AZ-FE, 1AZ-FSE: Вентилятор системы охлаждения | |
| 21 | 50A VSC — 1CD–FTV: ABS, VSC |
| 40A ABS — 1CD–FTV: ABS | |
| 22 | 15A IG2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 23 | 10A THROTTLE — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой |
| 10A ETCS — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой | |
| 24 | 20A A/F — 1AZ-FSE, 1AZ-FE: Датчик состава топливовоздушной смеси |
| 25 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: — |
| 26 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: — |
| 27 | 50A EMPS — 1ZZ-FE, 3ZZ-FE: Усилитель рулевого управления |
| Реле | |
| R1 | EFI MAIN — 1CD–FTV: Вентилятор системы охлаждения |
| R2 | EDU — 1CD–FTV: Вентилятор системы охлаждения |
| R3 | FAN NO.3 — 1CD–FTV: Вентилятор системы охлаждения |
| R4 | FAN NO.1 — Вентилятор системы охлаждения |
| R5 | FAN NO.2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Вентилятор системы охлаждения |
| R6 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: — |
| R7 | FAN NO.3 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Вентилятор системы охлаждения |
| R8 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: — |
| R9 | EMPS — 1ZZ-FE, 3ZZ-FE: Усилитель рулевого управления |

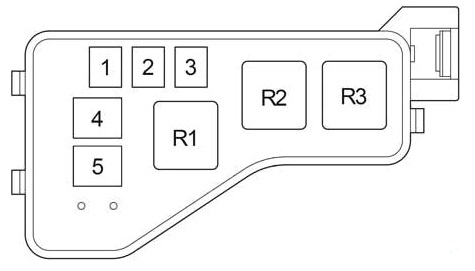

Дополнительный блок предохранителей
Схема
Вариант А
Назначение
| 1 | — |
| 2 | 50A HTR2 — Вспомогательный отопитель |
| 3 | 50A HTR1 — Вспомогательный отопитель |
| 4 | 80A GLOW — Свечи накала |
| 5 | 140A ALT — Реле: «IG1», «TAIL», «SEAT HTR», предохранители: «H-LP CLN», «AM1 NO.1», «RDI», «CDS», «VSC» (50A), «VSC» (25A), «ABS» (40A), «ABS» (25A), «H/CLN», «RR DEF», «GLOW», «HTR NO1», «HTR NO2», «RFGHTR», «AM1 NO.2», «RR FOG», «S/ROOF», «STOP», «P/POINT», «FR FOG», «OBD2», «DOOR» |
| Реле | |
| R1 | |
| R2 | HTR2 — Вспомогательный отопитель |
| R3 | HTR1 — Вспомогательный отопитель |

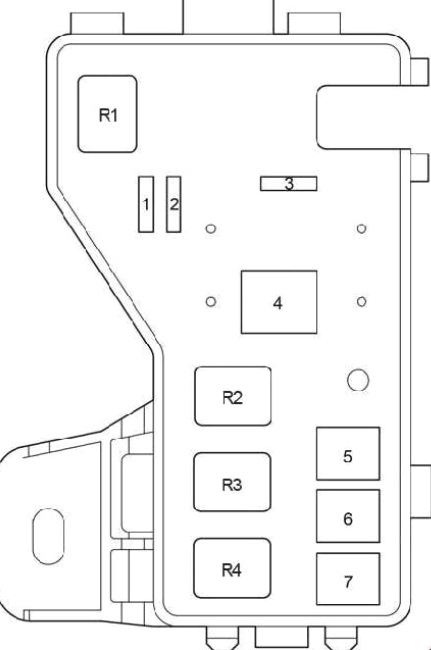

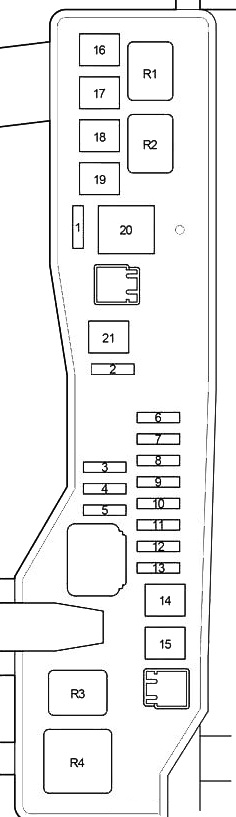

Вариант Б
Расшифровка
|
1
|
10A EFI NO.1 — Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 2 | 7,5A EFI NO.2 — Система контроля за выбросами |
| 3 | 25A VSC — ABS, VSC |
| 25A ABS — АБС | |
| 4 | 100А ALT — 1ZZ-FE, 3ZZ-FE: Предохранители: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC» (50 A), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «DOOR», «STOP», «OBD2», «S/ROOF», «PWR SEAT», «P/POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR» ,»S-HTR» |
| 120А ALT — 1AZ-FSE, 1AZ-FE: Предохранители: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC» (50 A), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «DOOR», «STOP», «OBD2», «S/ROOF», «PWR SEAT», «P/POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR» ,»S-HTR» | |
| 5 | 50A VSC — ABS, VSC |
| 40A ABS — ABS | |
| 6 | 50A AM1 NO.1 — Предохранители: «PWR SEAT», «FR DIC», «FUEL OPN», «ECU-B 1″, P-RR P/W», «P-FR P/W», «D-RR P/W», «D-FR P/W» |
| 7 | 30A H-LP CLN — Очистители фар |
| Реле | |
| R1 | INJ — Инжектор |
| R2 | EFI — Блок управления двигателем |
| R3 | IG2 — Зажигание |
| R4 | A/F — Датчик состава топливовоздушной смеси |

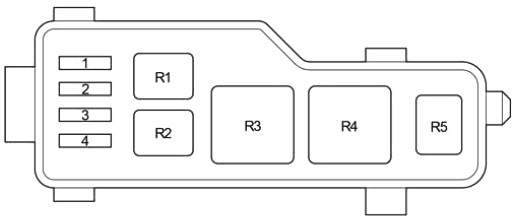

Блок реле

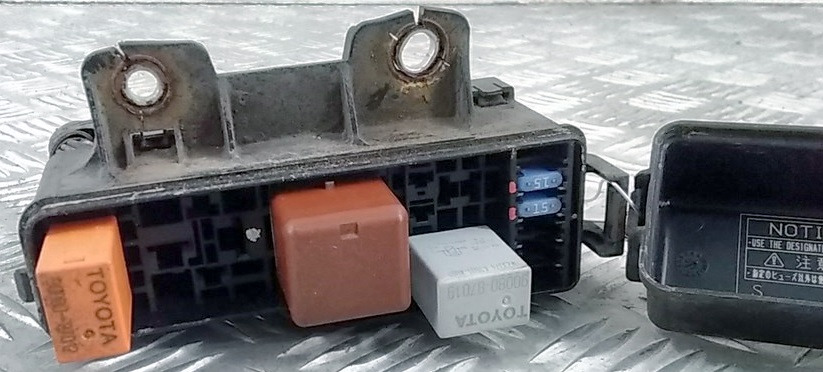

Фото — пример
Схема
Описание
| 1 | 10A H-LP HI LH — Левая фара (дальний свет) |
| 2 | 10A H-LP HI RH — Правая фара (дальний свет), комбинация приборов |
| 3 | 15A H-LP LH — Левая фара (ближний свет) |
| 4 | 15A H-LP RH — Правая фара (ближний свет) |
| Реле | |
| R1 | HORN — Звуковой сигнал |
| R2 | F-HTR — Подогрев топлива |
| R3 | H-LP — Фары |
| R4 | DIM — Диммер |
| R5 | FAN NO.2 — Вентилятор системы охлаждения |
