Тойота Калдина 195 / 196 — предохранители и реле
Toyota Caldina T19x 1 го поколения выпускалась в 1992, 1993, 1994, 1995, 1996, 1997 году в кузове универсал. Наиболее популярными стали модели с маркировкой Т 195 / 196 с пятью дверями. В данной статье мы покажем описание предохранителей и реле Tойота Калдина Т 195 / 196 со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Исполнение блоков и назначение элементов в них может отличатся от представленного и зависит от году выпуска и уровня оснащения Вашего автомобиля. Сверяйте назначение элементов со своими схемами на крышке блока.
Блок в салоне

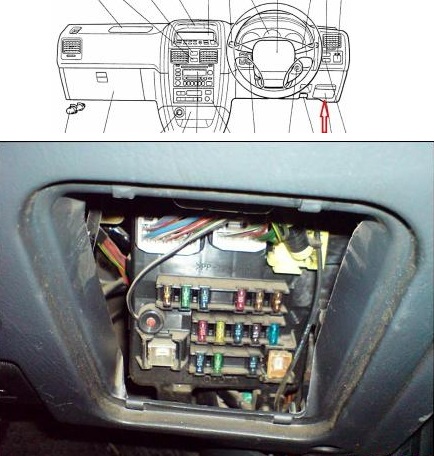

В салоне блок предохранителей находится под панелью приборов со стороны водителя за защитной крышкой.

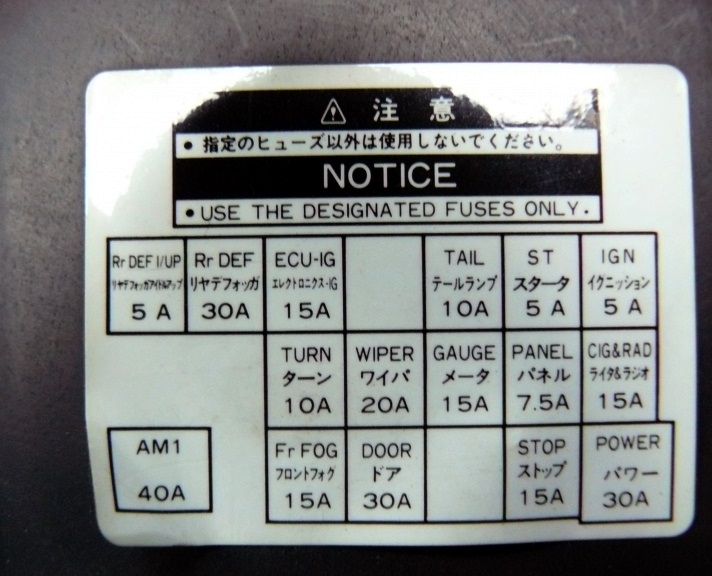

Пример схемы с крышки блока

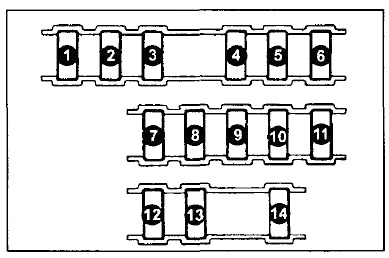

Схема
Описание
| 1 | 5А DEFOG / IDLE-UP — Система повышения частоты вращения холостого хода, электронный блок управления двигателем |
| 2 | 30А DEFOG — Обогреватель заднего стекла |
| 3 | 15А ECU — IG — Анти блокировочная система тормозов, система блокировки переключения передач |
| 4 | 10А TAIL — Передние и задние габариты, подсветка номерного знака |
| 5 | 5А STARTER — Стартер, блок управления двигателем |
| 6 | 5А IGNITION — Зажигание, Электронный блок управления двигателем |
| 7 | 10А TURN — Указатели поворотов |
| 8 | 20А WIPER — Стеклоочистители и омыватели |
| 9 | 15А METER — Комбинация приборов |
| 10 | 7,5А PANEL — Подсветка комбинации приборов и выключателей |
| 11 | 15А LIGHTER / RADIO — Электропривод боковых зеркал, прикуриватель, часы, магнитола |
| 12 | 15А FOG — Передние противотуманные фары |
| 13 | 30А DOOR — Центральный замок |
| 14 | 15А STOP — Стоп-сигналы |
Предохранитель отвечающий за прикуриватель расположен под номером 11 на 15А.
С обратной стороны блока могут крепится некоторые реле.
- Главное силовое реле
- Реле габаритов
- Реле обогревателя заднего стекла

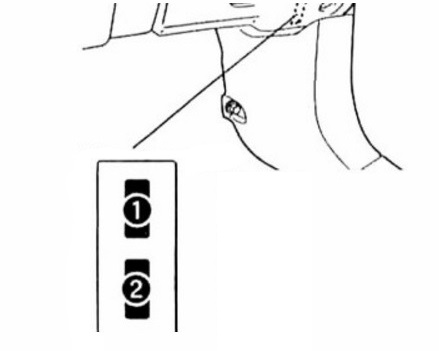

Отдельно, ближе к левой стоке могут крепится некоторые дополнительные предохранители.
Схема
Назначение
- 15A FR DEF — Обогрев щёток стеклоочистителя
- 15А ACC SOCKET — Дополнительные розетки

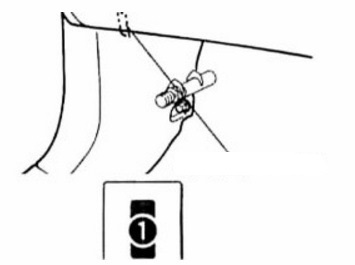

А в панели с левой стороны: 1 20A F/HTR — Подогрев топлива
Блок под капотом
Основной блок с предохранителями и реле расположен в левой части моторного отсека, рядом с аккумулятором. Возможно несколько вариантов его исполнения.
Вариант 1

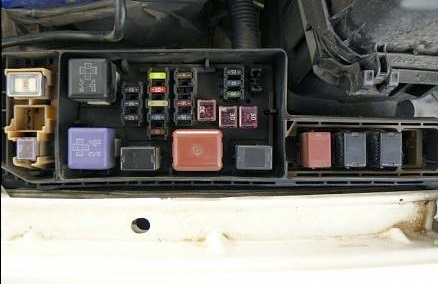

Фото — пример

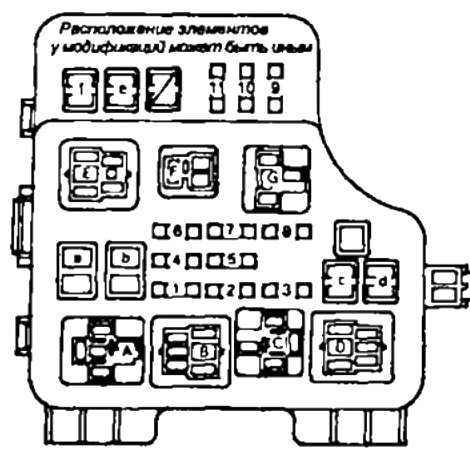

Схема
Обозначение
| Предохранители | |
| а | 50A HTR (отопитель) |
| b | 40A MAIN (главная плавкая вставка) |
| с | 30A CDS (вентилятор конденсатора) |
| d | 30A RDI (вентилятор радиатора кондиционера) |
| e | 100A ALT (зарядка) |
| f | 50А ABS (АБС) |
| 1 | 15A HEAD RH* (правая фара) |
| 2 | 15A HEAD LH* (левая фара) |
| 3 | 15A EFI (система впрыска) |
| 4 | запасной |
| 5 | запасной |
| 6 | 15A HAZARD (аварийная сигнализаций) |
| 7 | 10A HORN (звуковой сигнал) |
| 8 | — |
| 9 | 7,5A ALT SENCING (зарядка) |
| 10 | 20А DOME (электро привод и освещение салона) |
| 11 | 30А AM2 (Цепь AM3 замка зажигания, выводы IG2 ST2 ) |
| Реле | |
| А | STARTER — Стартер |
| В | HEATER — Отопитель |
| С | EFI MAIN — Система впрыска |
| D | ENGINE MAIN — Главное реле |
| Е | HEAD — Фары |
| F | HORN — Сигнал |
| G | FAN №1 — Вентилятор радиатора |
Вариант 2

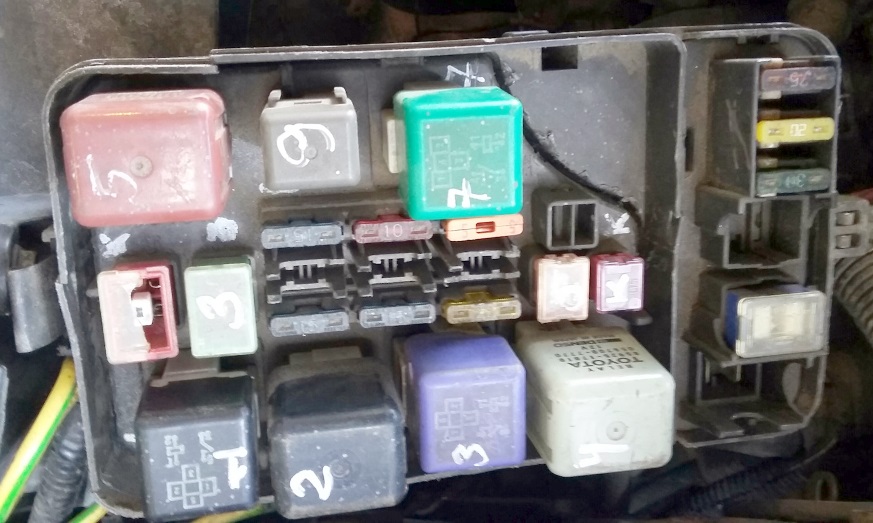

Фото — пример

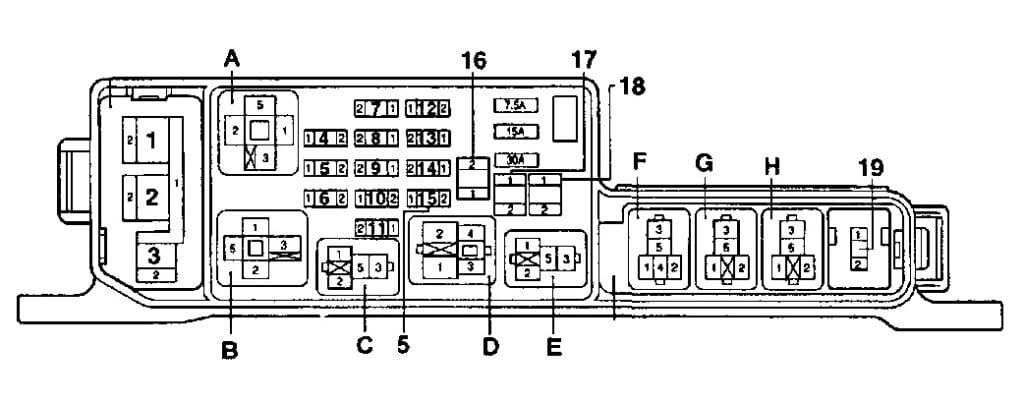

Схема
Расшифровка
| Реле А — реле №1 э/дв. вентилятора системы охлаждения, В — реле стартера, С — реле звукового сигнала, D — реле фар, Е — реле системы впрыска, F — реле №2 э/дв. вентилятора системы охлаждения, G — реле №3 э/дв. вентилятора системы охлаждения, Н — реле кондиционера; |
| Плавкие вставки 1 — ALT 100А (120А для двигателей 3S-FSE), 2 — ABS 60A, 3 — HTR 40A; |
Предохранители
|
Отдельные предохранители и реле могут устанавливаться вне данного блока.
