Тойота Карина ЕД (Эксив / Селика) Т 200 — 205 предохранители и реле
Toyota Carina ED третьего поколения выпускалась в 1993, 1994, 1995, 1996, 1997, 1998, 1999 году с различными кузовами Т200, Т201, Т202, Т203, Т204, Т205. На общей базе с это моделью выпускались Toyota Exiv и Toyota Celica. В данной публикации мы покажем места расположения электронных блоков управления, описание предохранителей и реле Тойота Карина ЕД (Эксив / Селика) Т 200 со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.
Сверяйте назначение элементов со своими схемами на крышке блока.
Блоки в салоне
Расположение

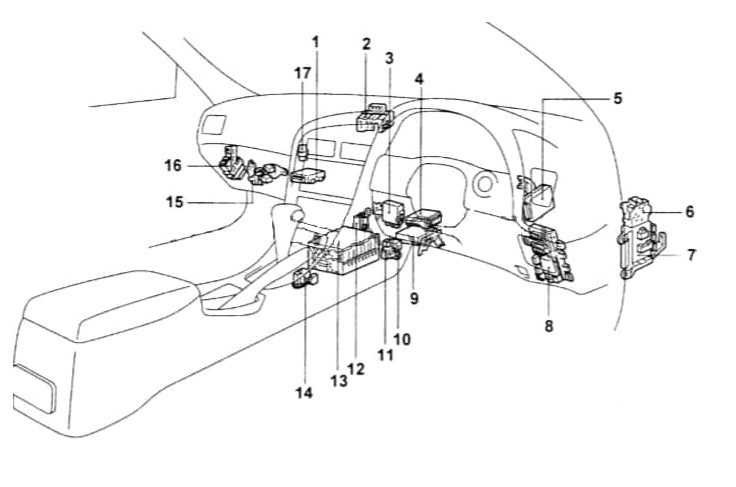

Общая схема расположения
Описание
- усилитель кондиционера
- JC №3
- реле управления центральным замком
- электронный блок управления кондиционером
- электронный блок управления ABS
- блок реле №1
- монтажный бок №1
- монтажный блок под панелью приборов
- электронный блок управления двигателем
- реле топливного насоса
- датчик замедления
- главное реле электропривода складывания крыши
- усилитель аудиосистемы
- выключатель запрещения запуска
- блок реле №4
- реле управления зеркалами
- реле режима «ЕХ-HI»
Блок предохранителей
Он находится в нижней части панели приборов со стороны водителя, за защитной крышкой.

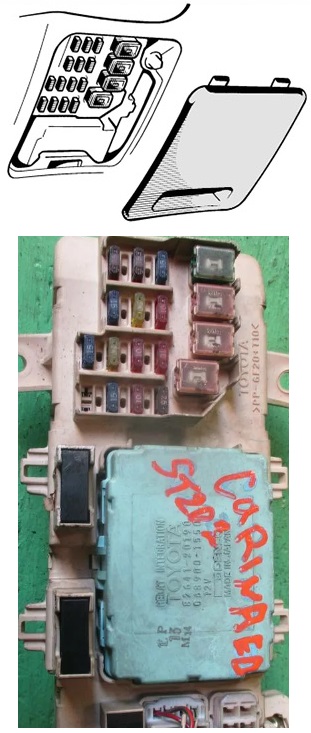

Пример схемы с крышки блока

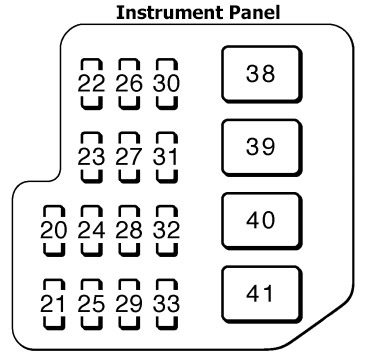

Схема
Обозначение
| 20 | 15A ECU-IG — Автоматическая коробка передач с электронным управлением, антиблокировочная тормозная система |
| 21 | 20A SEAT-HTR — Обогрев сидений |
| 22 | 7,5A PANEL — Подсветка приборной панели |
| 23 | 15A STOP — Стоп-сигналы, установленный на высоком уровне стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, устройство отмены круиз-контроля, автоматическая коробка передач с электронным управлением, антиблокировочная тормозная система |
| 24 | 20A FOG — Передние противотуманные фары |
| 25 | 15A CIG & RAD — Прикуриватель, цифровой дисплей часов, автомобильная аудиосистема |
| 26 | 7,5A IGN — Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS |
| 27 | 20A WIPER — Дворники и омыватель лобового стекла, стеклоочиститель и омыватель заднего стекла |
| 28 | 10A MIR-HTR — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 29 | 10A TURN — Указатели поворота, аварийные мигалки |
| 30 | 15A TAIL — Задние фонари, габаритные огни, передние боковые габаритные огни, задние боковые габаритные огни, фонари номерного знака |
| 31 | 10A HTR — Система кондиционирования, обогрев заднего стекла |
| 32 | 10A GAUGE — Датчики и счетчики, система блокировки дверей с электроприводом |
| 33 | 7,5A ST — Система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 34 | 10A A/C — Кондиционер |
| 35 | 7,5A OBD II — Бортовая система диагностики |
| 38 | 40A AM1 — Электронная система зажигания / распределительная система зажигания |
| 39 | 30A DOOR — Система блокировки дверей с электроприводом, система управления складным верхом |
| 40 | 30A DEF — Обогрев заднего стекла |
| 41 | 30A POWER — Электрические стеклоподъемники, люк с электроприводом на крыше |
За работу прикуривателя отвечает предохранитель номер 25А на 15А.

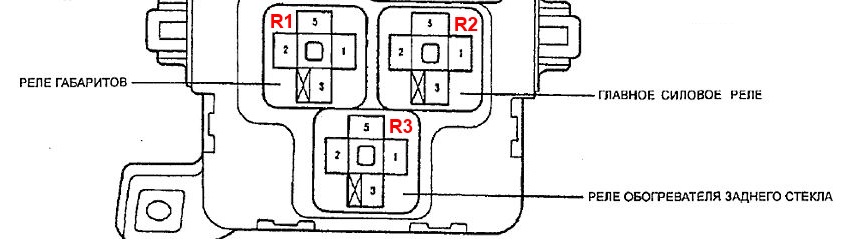

С обратной стороны блока крепятся некоторые реле.
Схема
Назначение
- R1 — Реле габаритов
- R2 — Главное силовое реле
- R3 — Реле обогревателя заднего стекла
Номера 34 и 35 находятся отдельно на левой боковой защите, блоке реле 4 (реле отопителя).

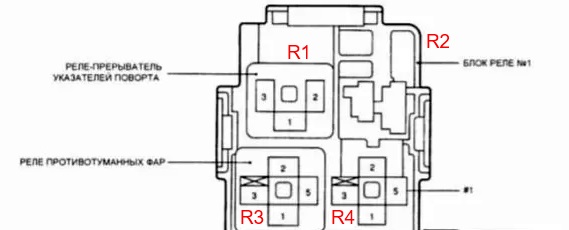

Блок реле
Схема
Расшифровка
- R1 — Реле — прерыватель указателей поворотов
- R2 —
- R3 — Реле противотуманных фар
- R4 —
Блоки под капотом
Расположение

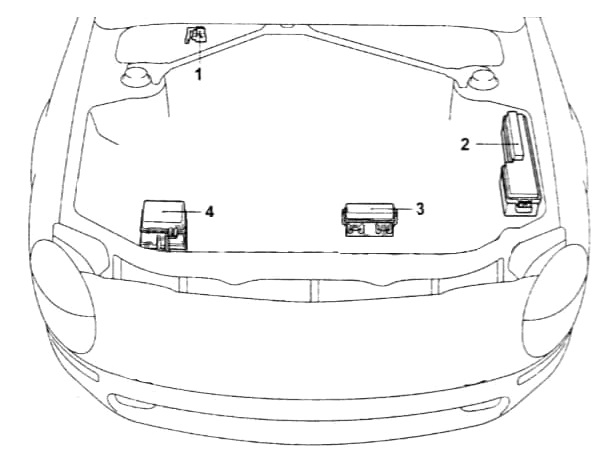

Общая схема расположения
Описание
- датчик абсолютного давления во впускном коллекторе
- блок предохранителей и реле
- блок реле №6
- блок реле №5

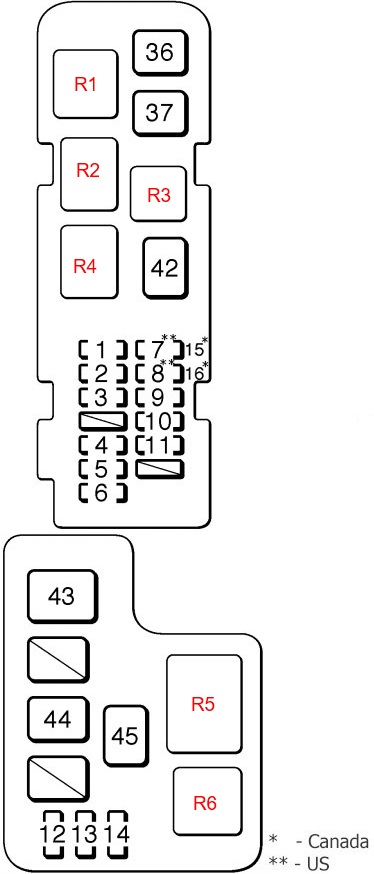

Блок предохранителей и реле

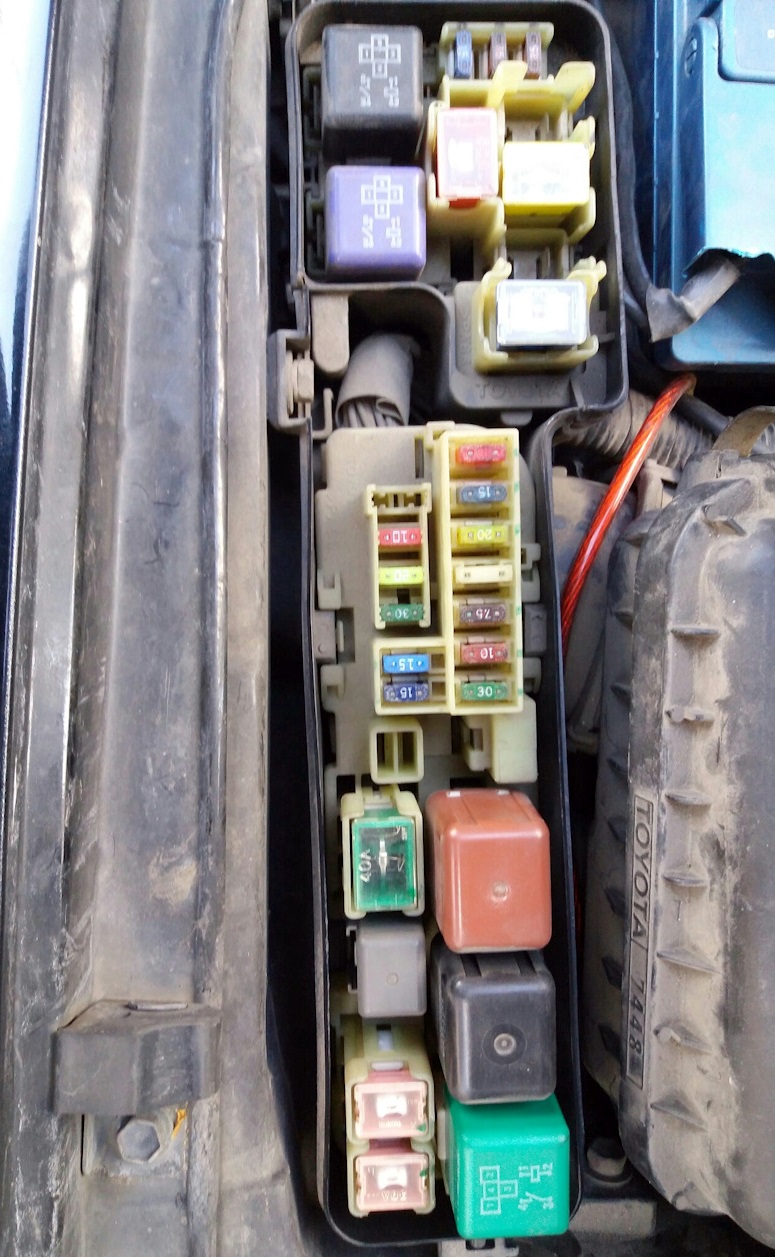

Фото пример
Схема
Назначение
| 1 | 30A AM2 — Система запуска |
| 2 | 10A HAZARD — Аварийные мигалки |
| 3 | 7,5A HORN — Сигнал |
| 4 | 20A RADIO No.1 — Автомобильная аудиосистема |
| 5 | 15A ECU-B — Антиблокировочная тормозная система, круиз-контроль |
| 6 | 10A DOME — Внутреннее освещение, личное освещение, освещение багажного отделения, освещение багажника, подсветка дверей, часы |
| 7 | 15A HEAD (LH) — Левая фара |
| 8 | 15A HEAD (RH) — Правая фара |
| 9 | Запасной |
| 10 | Запасной |
| 11 | Запасной |
| 12 | 7,5A ALT-S — Система зарядки |
| 13 | 7,5A SRS WRN — Контрольная лампа подушки безопасности SRS |
| 14 | 15A EFI — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 15 | 15A HEAD (LH) LO — Левая фара (ближний свет) |
| 16 | 15A HEAD (RH) LO — Правая фара (ближний свет) |
| 17 | 15A HEAD-HI (RH) — Правая фара (дальний свет) |
| 18 | 15A HEAD-HI (LH) — Левая фара (дальний свет) |
| 19 | 7,5A DRL — Система дневных ходовых огней |
| 36 | 30A RDI — Электрический вентилятор охлаждения |
| 37 | 30A CDS — Электрический вентилятор охлаждения |
| 42 | 40A HTR — Кондиционер |
| 43 | 100A ALT — Предохранители «ALT-S», «TAIL», «DOOR», «DEF» и «POWER» |
| 44 | 60A MAIN — Система запуска, фары, предохранители «AM2», «HAZARD», «HORN», «DOME» и «RADIO». |
| 45 | 50A ABS — Анти блокировочная тормозная система |
| R1 | Реле 1 электро вентилятора радиатора |
| R2 | Главное реле двигателя |
| R3 | Реле звукового сигнала |
| R4 | Реле фар |
| R5 | Реле стартера |
| R6 | Главное реле системы впрыска |

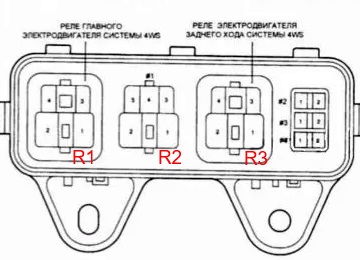

Блок реле №6
Схема
Обозначение
- R1 — Реле главного электродвигателя системы 4WS
- R2
- R3 — Реле главного электродвигателя системы 4WS

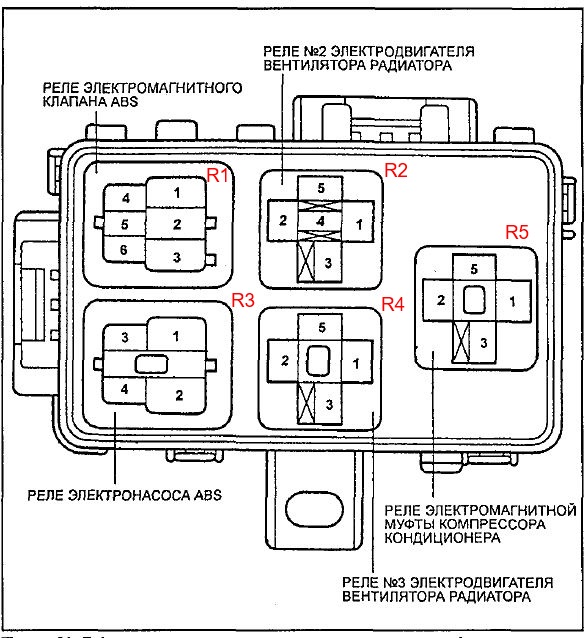

Блок реле №5
Схема
Расшифровка
- R1 — Реле электромагнитного клапана ABS
- R2 — Реле 2 электродвигателя вентилятора радиатора
- R3 — Реле электро насоса АБС
- R4 — Реле 2 электродвигателя вентилятора радиатора
- R5 — Реле электромагнитной муфты компрессора кондиционера
Есть что добавить — пишите в комментарии.
