Тойота Витц / Платц — предохранители и реле

Toyota Vitz 1 поколения выпускалась в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году c маркировкой p10 — р12. За это время модель обновляли несколько раз. Toyota Platz представляет седан выполненный на общей базе с Витц. В нашем материале Вы можете найти информацию с описанием мест расположения электронных блоков управления, назначение предохранителей и реле Тойота Витц 1 со схемами блоков и их фото примерами исполнения. Отметим предохранитель прикуривателя.

Toyota Vitz Yaris 1G

Места расположения блоков и их исполнение могут отличатся от представленного и зависят от года выпуска и уровня электрического оснащения.

Расположение блоков

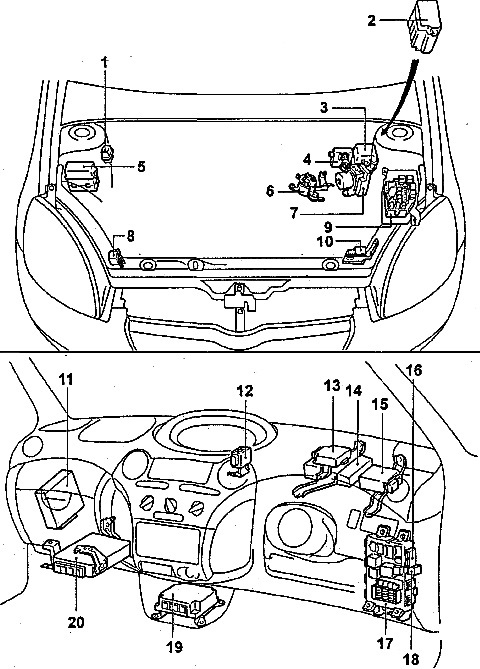

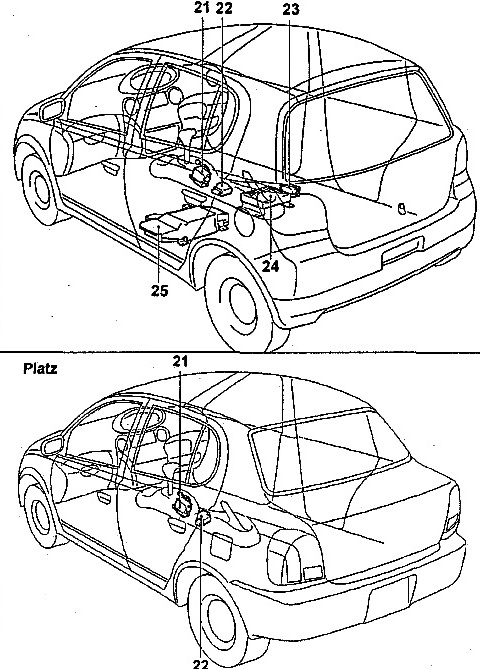

Общая схема расположения электронных блоков управления

Схема 1Схема 1 Схема 2Схема 2



Описание

  1. реле масляного насоса (система «START/STOP»)
  2. блок плавких вставок (модели с системой «START/STOP»)
  3. блок реле №2 в моторном отсеке
  4. блок плавких вставок
  5. блок реле ABS
  6. реле управления стартером (система «START/STOP»)
  7. модулятор ABS
  8. правый передний датчик системы SRS
  9. монтажный блок в моторном отсеке
  10. левый передний датчик системы SRS
  11. блок управления системы «START/STOP»
  12. реле управления центральным замком
  13. приемник системы дистанционного управления центрального замка
  14. блок управления системой курсовой устойчивости
  15. блок управления электроусилителя рулевого управления (2SZ-FE)
  16. блок предохранителей
  17. монтажный блок под панелью приборов
  18. реле противотуманных фар (RS)
  19. блок управления SRS
  20. электронный блок управления двигателем
  21. блок управления блокировкой селектора АКПП
  22. датчик замедления (ABS, 4WD)
  23. реле управления топливным насосом
  24. трансформатор (система «START/STOP»)
  25. аккумуляторная батарея (система «START/STOP»).

Блок в салоне

Блок предохранителей и реле

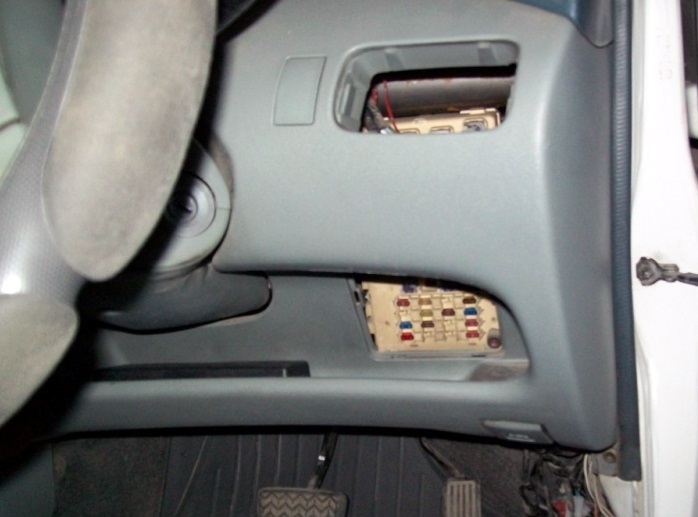

Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.

Расположение блоков в салонеРасположение блоков в салоне

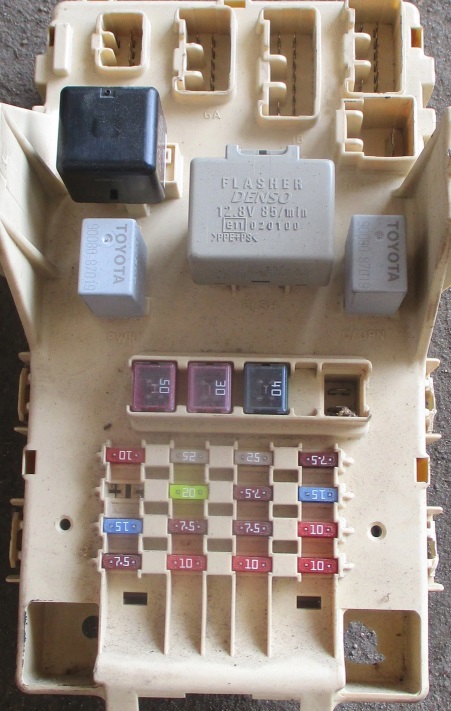

Фото — пример исполнения

Фото примерФото пример

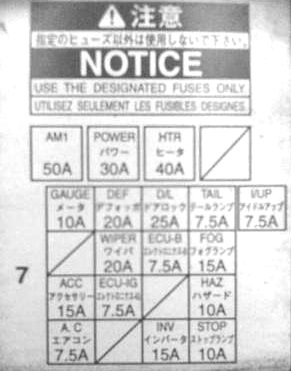

Пример схемы с крышки блока

Пример схемы с крышкиПример схемы с крышки

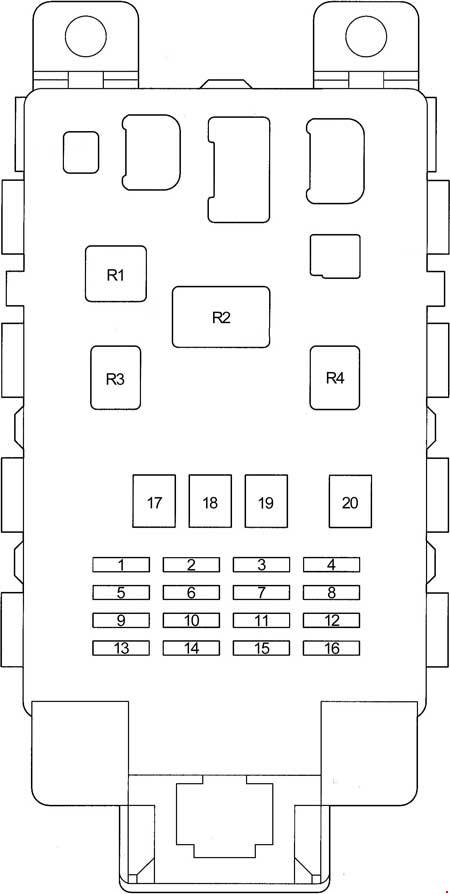

Схема

diagram fuse box toyota p10diagram fuse box toyota p10

Описание

1 10А GAUGE — Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель
2 10А DEF RLY — Обогрев заднего стекла, обогрев зеркал
20А DEF — Обогрев заднего стекла, обогрев зеркал
3 25А D/L — Двойная блокировка, блок управления блокировкой дверей
4 7,5А TAIL — Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет
5  —
6 20А WIPER — Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей
7 7,5А ECU−B — Фары, задний противотуманный свет
8 15А FOG — Передний противотуманный свет
9 15А ACC — Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом
10 7,5А ECU−IG — ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель
11 7,5А OBD — Диагностический разъем
12 10А HAZ — Указатели поворота, аварийная сигнализация
13 7,5А A.C — Кондиционер, отопитель
14 10А S-HTR — Подогрев сидений
15  —
16 10А STOP — Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала
17 50А AM1 — Предохранители: «ACC”, «GAUGE”, «DEF” («DEF RLY”,), «S-HTR”, «WIPER”, «ECU−IG”
18 30А POWER — Стекло подъемники, люк
19 40А HTR — Кондиционер, отопитель
20 30А DEF — Обогрев заднего стекла, обогрев зеркал
Реле
R1 Отопитель
R2 Аварийная сигнализация (указатели поворота)
R3 Силовое реле (стекло подъемники, люк)
R4 Топливный насос (Circuit Opening (C/OPN))

За работу прикуривателя отвечает предохранитель номер 9 на 15А, еще один предохранитель находится в блоке под капотом.

Блоки под капотом

Блок предохранителей и реле

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

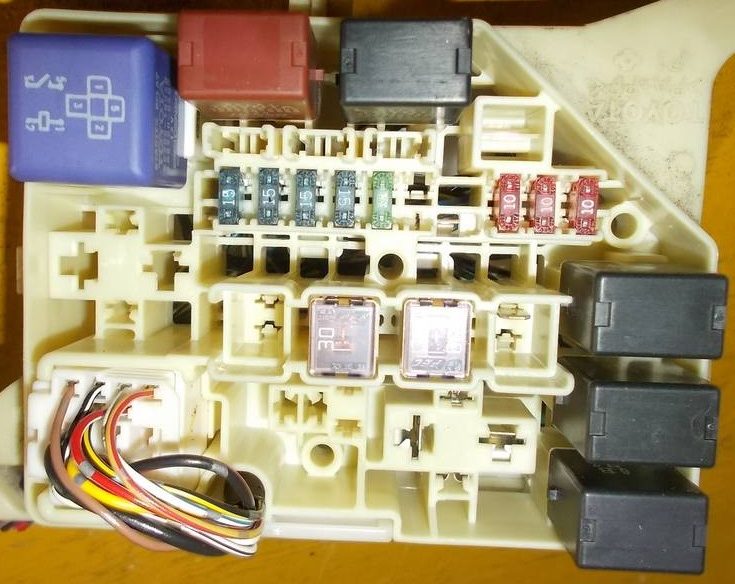

Фотография

Фото пример блока под капотомФото пример блока под капотом

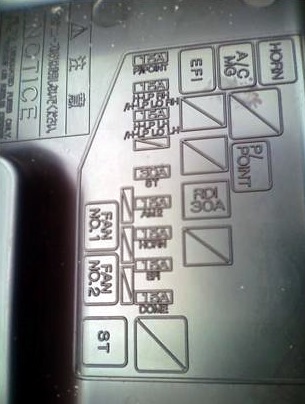

Пример схемы с крышки блока

Пример схемы с крышки блока под капотомПример схемы с крышки блока под капотом

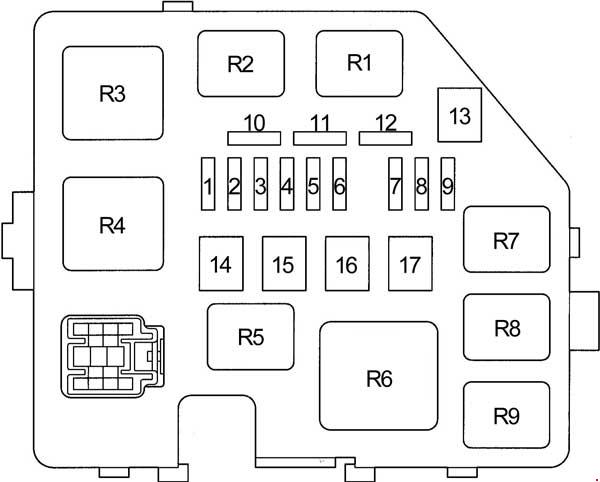

Схема

Схема блока под капотом тойота витц 1 Схема блока под капотом тойота витц 1

Обозначение

1 15A DOME — Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2 15A EFI — Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3 15A HORN — Звуковой сигнал
4 15A AM2 — Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5 30A ST — Система запуска
6  —
7 10A H−LP LH — Левая фара, корректор фар
8 10A H−LP RH — Левая фара, корректор фар
9 15A P/POINT — Розетка
10 Запасной предохранитель
11 Запасной предохранитель
12 Запасной предохранитель
13  —
14  —
15 30A RDI — Вентилятор системы охлаждения
16 50A HTR SUB1 — Вспомогательный отопитель (PTC)
17  —
Реле
R1 Вентилятор системы охлаждения
R2 Вентилятор системы охлаждения
R3 Стартер
R4  —
R5 Розетка
R6 Вспомогательный отопитель (PTC)
R7 EFI
R8 Муфта компрессора кондиционера
R9 Звуковой сигнал

Дополнительный блок

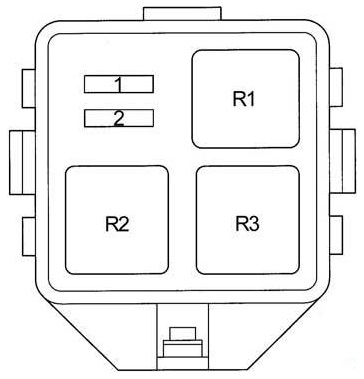

Схема

Схема дополнительного блокаСхема дополнительного блока

Расшифровка

1 10А H-LP HI RH — Фары (дневные ходовые огни)
2 10А H-LP HI LH — Комбинация приборов, фары (дневные ходовые огни)
Реле
R1 Фары
R2 Диммер (DIM)
R3  —

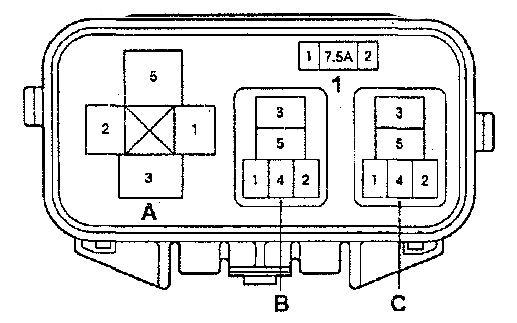

Блок АБС

Схема

Схема блока АБС под капотомСхема блока АБС под капотом

Описание

  • 1 — предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
  • А — нет (модели без VSC); реле ABS MTR (модели с VSC)
  • В — реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
  • С — реле ABS SOL (модели без VSC); нет (модели с VSC).

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.

Схема

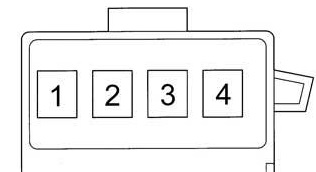

Схема силового блокаСхема силового блока

Обозначение

  1. 60А MAIN — Предохранители: «EFI”, «DOME”, «HORN”, «ST”, «AM2”, «H−LP LH”, «H−LP RH”, «H−LP LH (HI)”, «H−LP RH (HI)”, «H−LP LH (LO)”, «H−LP RH (LO)”
  2. 80А — Система «START/STOP»
  3. ALT 100/120A — Предохранители: «ECU−B”, «TAIL”, «D/L”, «OBD”, «RDI”, «AM1”, «HAZ”, «HTR”, «HTR-SUB1”, «POWER”, «STOP”, «DEF”, Система зарядки
  4. 60А ABS — АБС



Остались вопросы — задавайте в комментарии. Вместе мы постараемся на них ответить.
