Volkswagen Passat b5 — реле и предохранители
Volkswagen Passat b5 — модель 5 поколения автомобилей семейства пассат. Производился в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году. После обновления 2001 года в народе получил название Passat B5+ или Passat GP. В данной статье мы представим описание предохранителей и реле фольксваген пассат б5, полные схемы блоков с назначения элементов и фото примером исполнения. Отдельно выделим предохранитель прикуривателя и бензонасоса.
Актуальное обозначение предохранителей и реле может отличаться от представленного и зависит от комплектации и года выпуска автомобиля.
Блок предохранителей

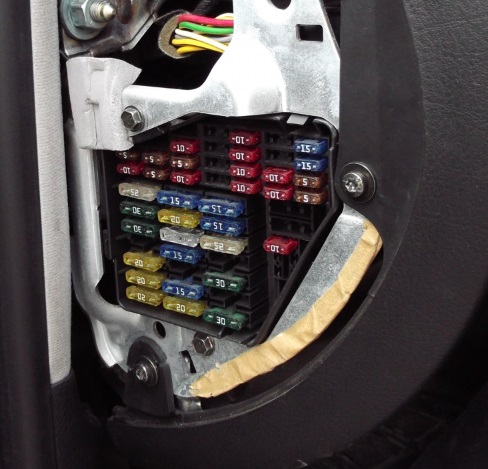

Расположен в торце панели приборов со стороны водителя за защитной крышкой.
На обратной стороне крышки должна быть актуальная схема с назначением предохранителей либо брошюра с описанием.

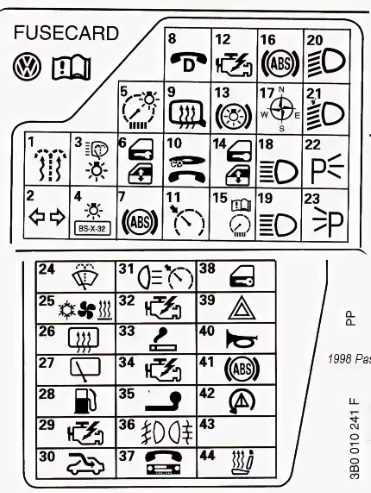

Схема
Описание
| 1 | 5А Обогрев форсунок стеклоомывателя |
| 2 | 10А Указатели поворотов |
| 3 | 5А Рсистема комфорта, круиз-контроль, климат-контроль, кондиционер, модули управления подогревом сидений, зеркало дневного / ночного освещения, модуль управления и блок управления многофункциональным рулевым колесом |
| 4 | 5А Освещение номерного знака |
| 5 | 10А Панель приборов, подогрев сидений дисплей АКПП, переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А Центральный замок, плафоны для чтения |
| 7 | 10А Системе ABS либо Фары заднего хода, Спидометр, Датчик скорости автомобиля |
| 8 | 5А Телефон |
| 9 | 10А Обогрев зеркал и дверных замков |
| 10 | 5А Корректор фар, CD — чейнджер |
| 11 | 5А Круиз-контроль [АКПП], комбинация приборов |
| 12 | 10А Встроенная диагностика |
| 13 | 10А Стоп-сигналы |
| 14 | 10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10А Панель приборов, АКПП, кондиционер, навигационная система |
| 16 | 5А Система ABS |
| 17 | 10А Обогрев дверных замков |
| 18 | 10А Правый дальний свет |
| 19 | 10А Левый дальний свет |
| 20 | 15А Правый ближний свет, электрокорректор фар |
| 21 | 15А Левый ближний свет, электрокорректор фар |
| 22 | 5А Правые габаритные огни |
| 23 | 5А Левые габаритные огни |
| 24 | 25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя |
| 25 | 30А Вентилятор отопителя, кондиционер |
| 26 | 30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27 | 15А Задний стеклоочиститель |
| 28 | 15А Топливный насос |
| 29 | 15А Управление двигателем |
| 30 | 20А Электропривод люка в крыше |
| 31 | 20/15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А Управление двигателем |
| 33 | 15А Предохранитель прикуривателя |
| 34 | 15А Управление двигателем (зажиганием/ впрыском) |
| 35 | 30А Электророзетка для прицепа |
| 36 | 15А Противотуманные фары |
| 37 | 15А Телефон, радио |
| 38 | 15А Регулировка зеркал. Дистанционное отпирание лючка бензобака. Стеклоподъемники. Центральный замок. |
| 39 | 15А Аварийное освещение (аварийка) |
| 40 | 25А Сигнал |
| 41 | 25А Система ABS (гидро модулятор/ насос) либо дополнительный прикуриватель |
| 42 | 40А Вспомогательный воздушный вентилятор 25А Радио |
| 43 | 5А S-контакт 10А Элементы управления двигателем |
| 44 | 30/15А Подогрев сидений |
За прикуриватель отвечает предохранитель номер 33 на 15А. А за бензонасос — 28 на 15А. Напомним, что за подачу топлива так же отвечают еще несколько элементов.
Основной блок реле

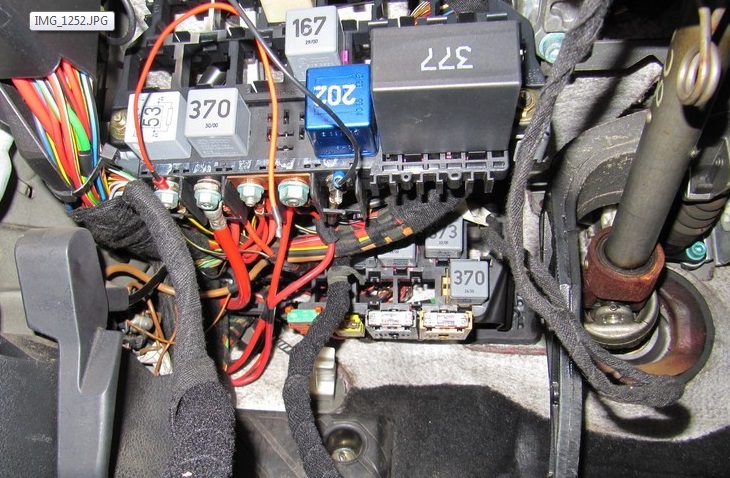

Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.

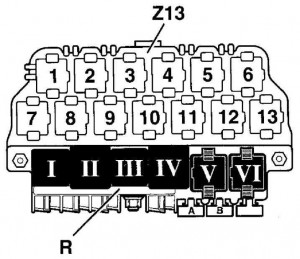

Схема
Расшифровка R
|
I
|
Реле звукового сигнала |
|
II
|
Промежуточное реле контакта Х |
|
III
|
Реле стеклоочистителей |
|
IV
|
Реле топливного насоса Реле свечей накаливания |
|
V
|
Свободное |
|
VI
|
Свободное |
|
A
|
Предохранитель |
|
B
|
Предохранитель |
Расшифровка Z
|
1
|
Реле вентилятора радиатора (Кондиционер) |
|
2
|
Реле муфты сцепления |
|
3
|
Реле магнитной муфты (Кондиционер) |
|
4
|
Реле кондиционера |
|
5
|
Реле топливного насоса на дизельных двигателях |
|
6
|
Реле внешнего освещения Оборудование такси |
|
7
|
Реле фар |
|
8
|
Реле свечей накаливания |
|
9
|
Свободное |
|
10
|
Реле противотуманных фар |
|
11
|
Реле средств связи |
|
12
|
Реле стартера |
|
13
|
Реле блокировки стартера |
Дополнительный блок реле
Устанавливается на машины с повышенным уровнем электро оснащенности и носит название восьми — контактного. Находится за основным блоком реле.

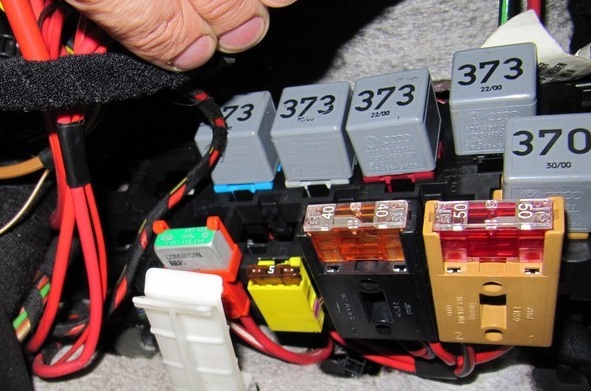

Фото — пример

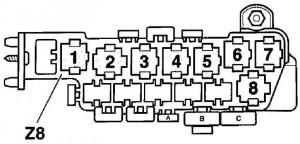

Схема
Описание
|
1
|
Свободное |
|
2
|
Реле ABS/EDS/ESC |
|
3
|
Реле ABS/EDS/ESC |
|
4
|
Реле вентилятора 80 Вт Реле вентилятора 300 Вт, 1 ступень |
|
5
|
Реле вентилятора для максимальной скорости |
|
6
|
Реле вентилятора 300 Вт, 2 ступень |
|
A
|
Предохранитель вентилятора, 5А |
|
B
|
Предохранитель вентилятора, 30А |
|
C
|
Предохранитель гидравлического насоса, 50А |
Блок под капотом
Расположен под защитной крышкой, рядом с блоком управления.

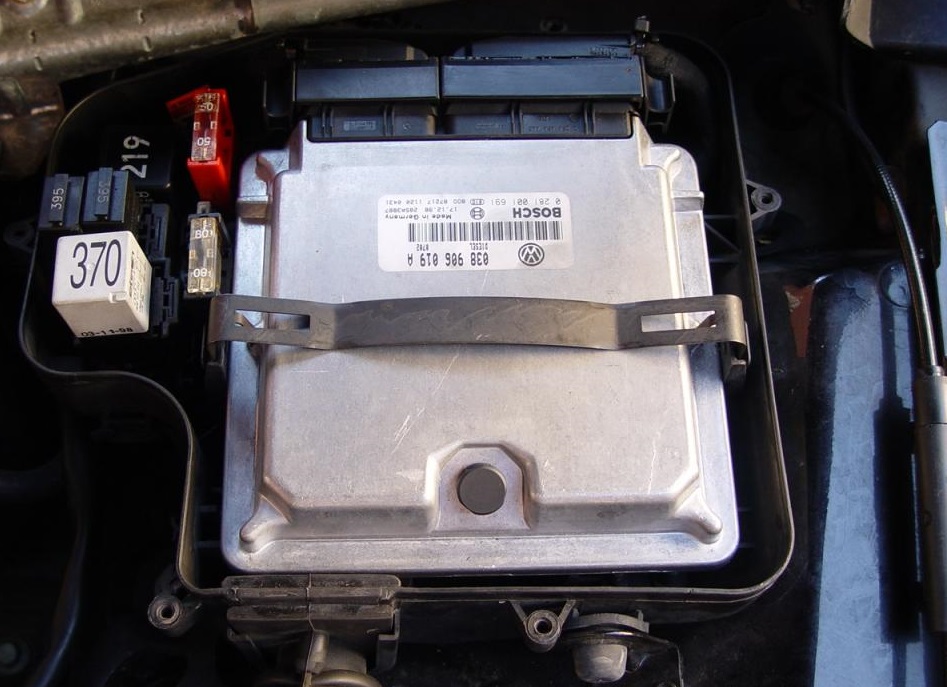

Фото — пример исполнения

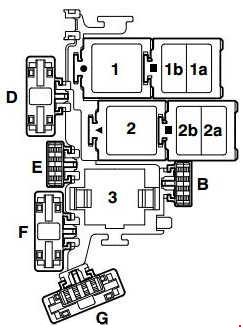

Схема
Обозначение реле
- Реле питания модуля управления двигателем Motronic (167), код двигателя BDP
- Реле насоса вторичного воздуха (AIR) (373), (100)
- Блок питания модуля управления двигателем Motronic (429), (219) / Реле насоса вспомогательной охлаждающей жидкости (ЕС) (53), (411)
Назначение предохранителей
| B | 10А Предохранитель для форсунок (S116) |
| B | 5А Предохранитель насоса вспомогательной охлаждающей жидкости двигателя |
| D | 50А Предохранитель насоса вторичного воздуха (S130) |
| E | 40А Предохранитель для клеммы катушки зажигания (S115) |
| F | 5А Предохранитель модуля управления двигателем (ECM) (S102) |
| G | 10А Предохранитель электроники двигателя (S282) |
Мы так же подготовили видео обзор данной статьи.
На этом всё, надеемся что данный материал был Вам полезен. А если остались вопросы, пишите их в комментариях.
