Alfa Romeo 145 и 146 — трёх- и пятидверные хэтчбэки малого семейного класса. Производство 145 началось в июле 1994 года, 146 — спустя 6 месяцев. В отличие от трёхдверной версии, пятидверная имела небольшую кромку багажника. В 2000 году модель была подвержена небольшому рестайлингу, в частности бампера, зеркала и дверные ручки стали окрашивать в цвет кузова. В данном материале представлена информация о предохранителях альфа ромео 145 и 146 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годов выпуска.

Места расположения блоков предохранителей и реле

к салоне, под панелью управления (приборной панелью);

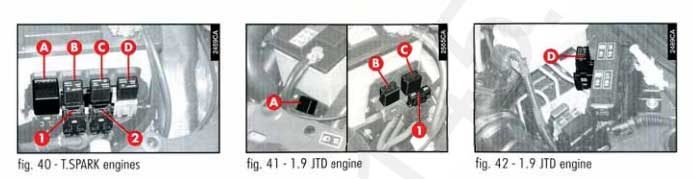

в моторном отсеке.

Обращаем внимание, что в зависимости от модели, года выпуска и комплектации, возможны изменения в представленных схемах и таблицах.

Блок предохранителей в салоне

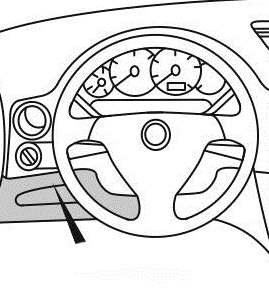

Расположен под панелью приборов слева от руля за пластиковой крышкой.

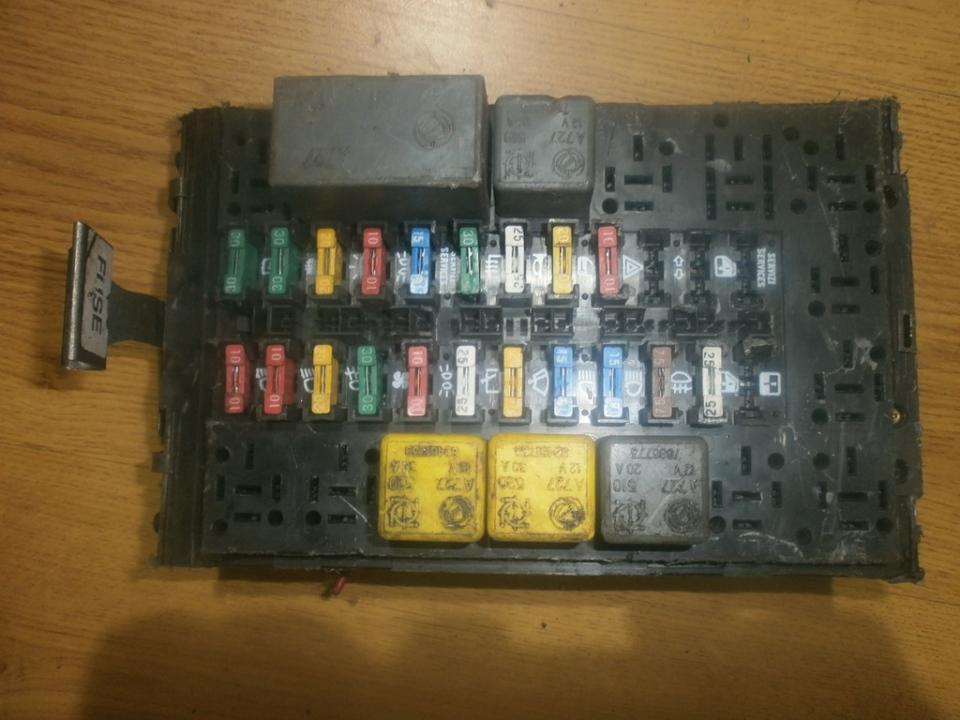

Один из вариантов исполнения блока:

Каждый предохранитель отмечен соответствующим ему рисунком. Вопросов не должно у Вас возникнуть.

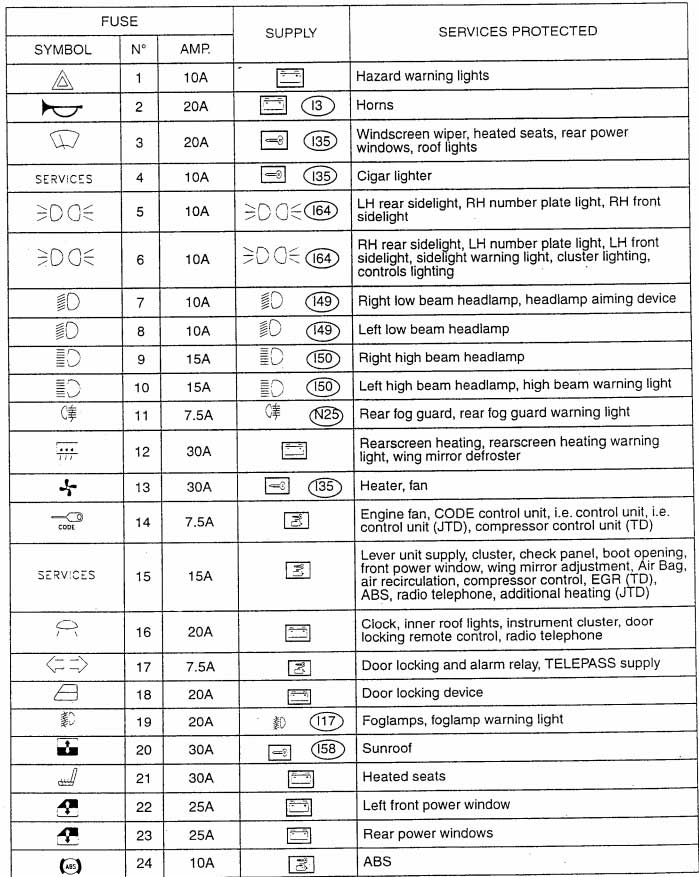

Один из вариантов расшифровки

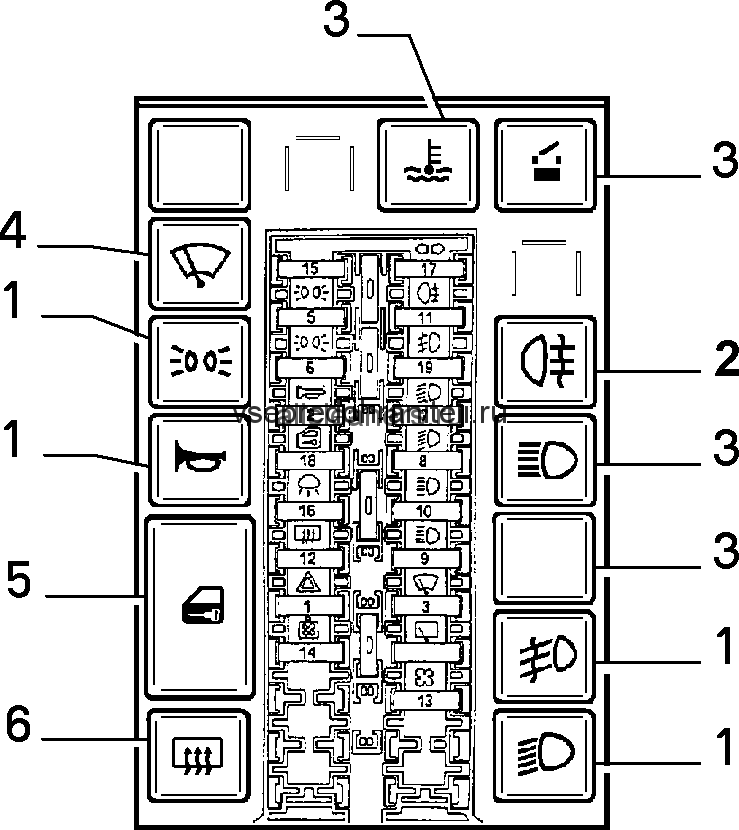

Схема для 145

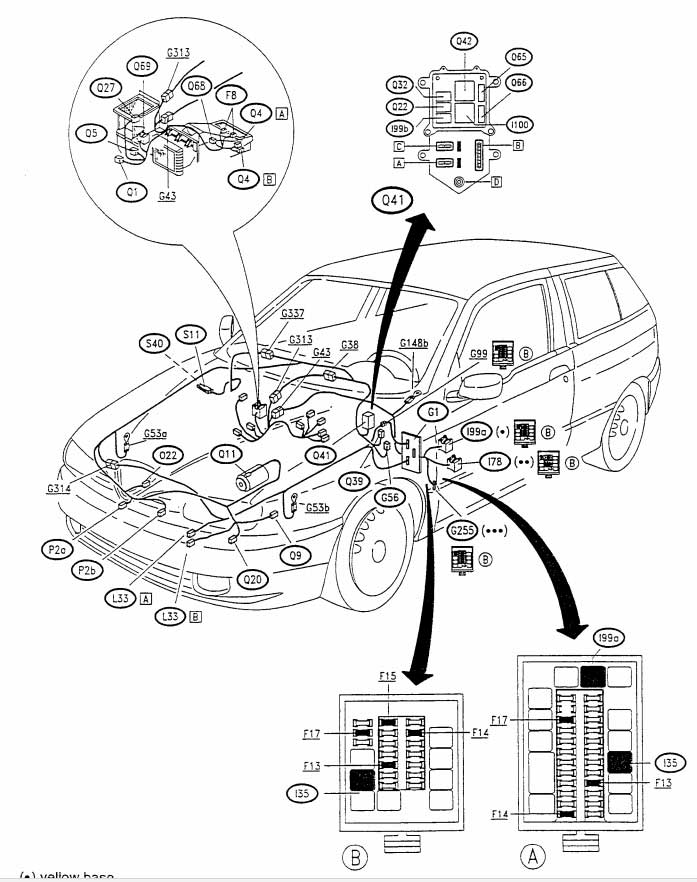

Общая схема:

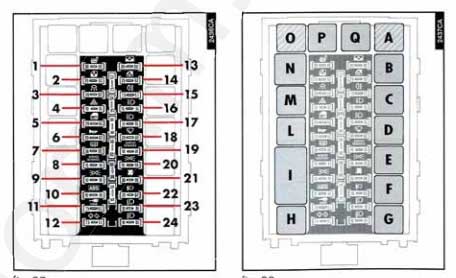

В реле возможны другие варианты:

a	Запасной
b	Блок мигания сигнала блокировки центрального замка
c	Прерывистое реле стеклоочистителя
d	Реле боковой / задней фары
e	Реле звуковой сигнализации
f	Модуль управления центральным замком
g	Реле обогрева заднего стекла
h	Реле освещения фар
i	Реле электродвигателя вентилятора охлаждающей жидкости двигателя
l	Реле электродвигателя люка крыши
m	Реле задней противотуманной фары
n	Реле фары дальнего света
o	Реле-переключатели стартера
p	Реле противотуманных фар
q	Реле ближнего света фар
