Alfa Romeo 147 (2001 — 2010) предохранители и реле
Alfa Romeo 147 (Серия 937) — компактный люксовый автомобиль, выпускаемый итальянской автомобильной компанией с 2000 года. Модель производилась десять лет, став одной из самых старых компактных семейных автомобилей в Европе. 147-я была обновлена в 2004 году со значительными изменениями во внешнем дизайне. Данный материал со схемами предохранителей подойдет владельцам автомобилей Альфа Ромео 147 выпущенных в 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 годах.
Всего в данной модели расположены три основных блока с предохранителями.
- В салоне, под приборной панелью, левее руля;
- Коробка на положительной клемме аккумуляторной батареи;
- Блок предохранителей рядом с батареей.
Блок в салоне

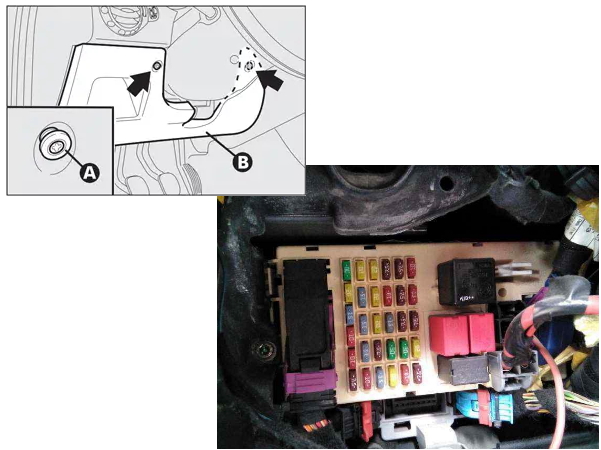

В салоне автомобиля блок с предохранителями находится под панелью приборов со стороны водителя. Для доступа надо убрать защитную крышку.

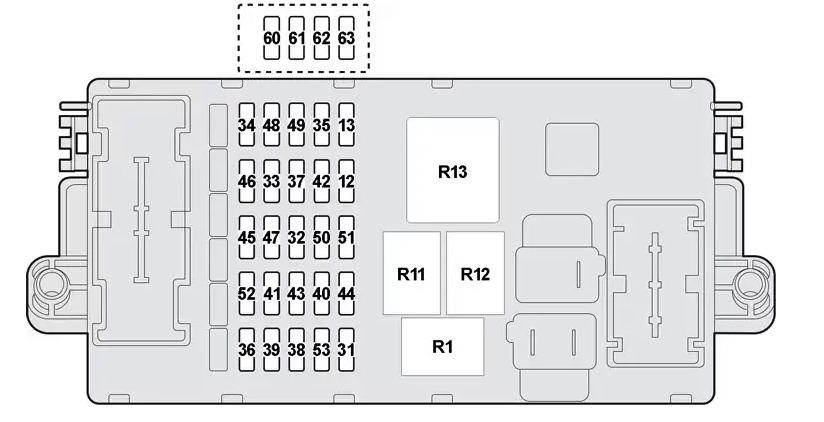

Схема
Описание
Предохранители
| 12 | 10A Правая фара ближнего света |
| 13 | 10A Левая фара ближнего света |
| Устройство корректировки фар | |
| 31 | 7,5A Система климат-контроля |
| Катушки реле отопителя | |
| 32 | 15A Трансмиссия Selespeed |
| Ключ +30 | |
| 33 | 20A Задний левый электрический стеклоподъемник |
| 34 | 20A Задний правый электрический стеклоподъемник |
| 35 | 7,5A Фонарь заднего хода |
| Круиз-контроль | |
| Управление освещением системы климат-контроля | |
| 36 | 10A Блок управления прицепом |
| 37 | 10A Стоп-сигнал |
| Приборный щиток | |
| 38 | 20A Центральный замок двери |
| 39 | 15A Система климат-контроля |
| Радио | |
| Навигатор | |
| Услуги + 30 | |
| Объемные датчики | |
| Диагностический разъем системы EOBD | |
| Предоставление сотовой связи | |
| Блок управления водительской двери | |
| Блок управления загрузкой | |
| 40 | 30A Обогрев заднего стекла |
| 41 | 7,5A Боковые зеркала с подогревом – подогрев форсунок |
| 42 | 7,5A Датчик системы VDC |
| Датчик угла поворота рулевого колеса | |
| блок управления АБС | |
| 43 | 30A Лобовое стекло — омыватель заднего стекла (двухходовой насос) |
| 44 | 20A Прикуриватель |
| 45 | 15A Сиденья с электроподогревом |
| 46 | 15A Люк на крыше |
| 47 | 20A Питание блока управления водительской дверью |
| 48 | 20A Питание блока управления пассажирской дверью |
| 49 | 7,5A Вторичные услуги |
| Управление освещением | |
| 50 | 7,5A Блок управления подушками безопасности |
| 51 | 7,5A Трансмиссия Selespeed |
| 52 | 15A Задний стеклоочиститель |
| 53 | 10A Сигнальные огни |
| +30 указателей поворота | |
| Приборный щиток | |
| 60 | 25A Электро отпирание задней двери |
| 61 | 15A Система Боcе |
| 62 | 15A Система Боcе |
| 63 | 20A Люк на крыше |
За прикуриватель отвечает предохранитель номер 44 на 20А.
Реле
- R1 — Реле подогрева передних сидений
- R2 — Реле обогрева заднего стекла
- R3 — Реле омывателя/ очистителя заднего стекла
- R4 — Реле фар ближнего света
Блоки под капотом
Основной блок
Расположен рядом с аккумулятором.

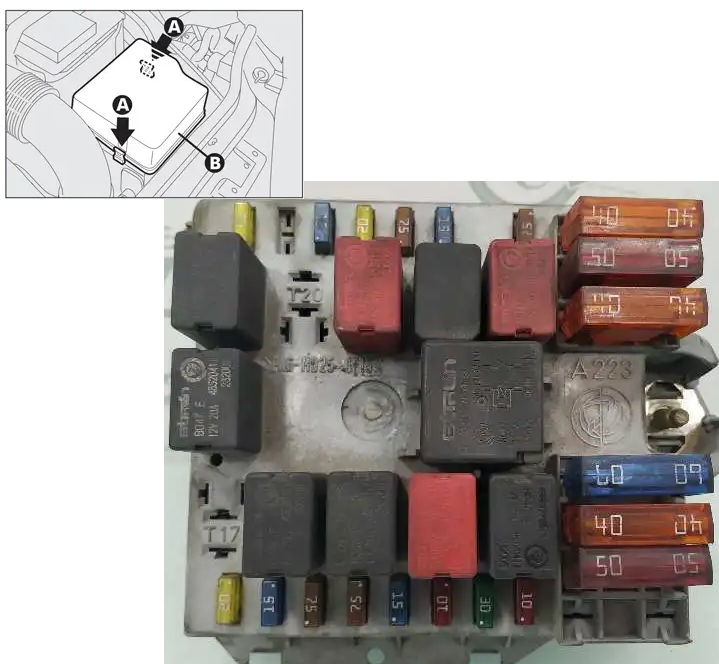

Фото — пример

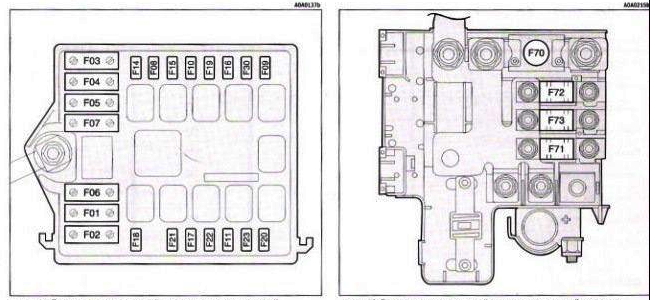

Схема
Обозначение
| 1 | 50А Подогрев свечей накаливания (дизельные версии) |
| 2 | 50А Блок управления приборной панелью |
| 3 | 30А Трансмиссионный насос Selespeed |
| 4 | 50А блок управления АБС |
| 5 | 40А Вентилятор климат-контроля |
| 6 | 30А Вентилятор радиатора (первая скорость — бензиновые версии) |
| Вентилятор радиатора (первая скорость – дизельные версии) | |
| 7 | 50А Вентилятор радиатора (вторая скорость — бензиновые версии) |
| 60А *Вентилятор радиатора (вторая скорость – дизельные версии) | |
| 8 | 30А Дополнительный обогреватель |
| 9 | 20А Омыватель фар |
| 10 | 15А Сигнал |
| 11 | 15А Вторичные услуги (электронный впрыск) |
| 14 | 10А Правая фара дальнего света |
| 15 | 10А Левая фара дальнего света |
| 16 | 7,5А Электронная система впрыска |
| 17 | 7,5А Первичные услуги (электронный впрыск) |
| 18 | 7,5А Электронный блок управления впрыском +30 |
| 19 | 7,5А Компрессор климат-контроля |
| 20 | 20А Топливный фильтр с подогревом (дизельные версии) |
| 21 | 15А Топливный насос |
| Катушки зажигания | |
| 22 | 15А Форсунки (бензиновые версии) |
| 20А *Инжекторы (дизельные версии) | |
| 23 | |
| 30 | 10А Противотуманные огни |
- 70 – 125/150А Блок управления моторным отсеком (бензиновые версии) / Блок управления моторным отсеком (дизельные версии)
- 71 — 70А Блок управления приборной панелью
- 72 — 30А Замок зажигания
- 73 — 30А Дополнительный обогреватель
Дополнительный блок
Только для версии GTA (’00-’04)

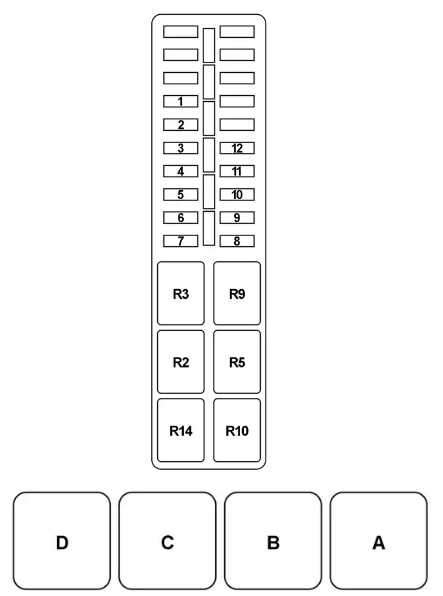

Схема
Назначение
| 1 | 7,5А Компрессор |
| 2 | 15А Дальний свет |
| 3 | 15А Сигнал / Гудок |
| 4 | 15А Топливный насос |
| 5 | 20А Омыватель фар |
| 6 | Электронная система впрыска 7,5А |
| 7 | 15А Противотуманные фары |
| 8 | 7,5А Первичные услуги (электронный ввод) |
| 9 | 15А Вторичные услуги (электронный впрыск) |
| 10 | Катушки 15А, Форсунки |
| 11 | 7,5А 15/54 |
| 12 | 7,5А Электронная система впрыска (15/54) |
| Реле | |
| R2 | Дальний свет |
| R3 | Сигнал |
| R5 | Компрессор |
| R9 | Форсунки |
| R10 | Топливный насос |
| R14 | Противотуманные огни |
| A | Реле вентилятора радиатора №1 |
| B | Реле вентилятора радиатора № 2 |
| C | Реле вентилятора радиатора № 2 |
| D | Селеспид Насос |
Дополнительная информация
Видео о дополнительных местах расположения предохранителей:
Инструкция по эксплуатации
Инструкция Альфа Ромео 147 в формате PDF: «скачать«
