Альфа ромео 156 предохранители и блоки реле
Alfa Romeo 156 (Серия 932) — выпускался итальянской автомобильной компанией Alfa Romeo с 1997. Она пришла на замену старой 155 модели и производилась в двух вариантах: седан и универсал «Sportwagon» с конфигурацией в семь разных двигателей. Модель прошла два рестайлинга: первый в 2002 году, а второй в 2003 году. В данном материале предоставлены схемы предохранителей и реле альфа ромео 156 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 годов выпуска.
Места расположения
- коробка предохранителей в салоне под рулем;

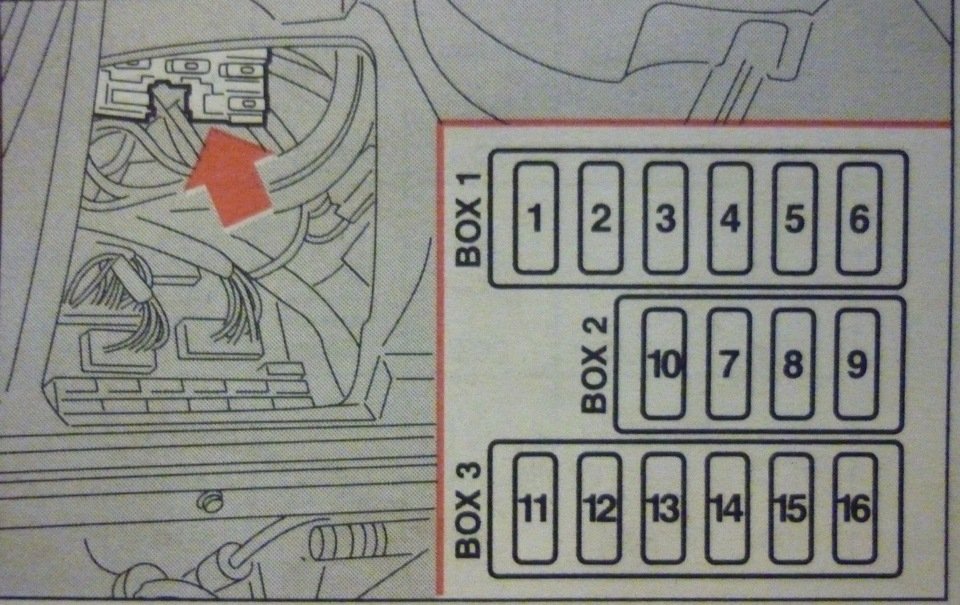

- дополнительная коробка предохранителей за основной;
- реле в салоне за вещевым ящиком;
- коробка предохранителей в моторном отсеке;
- реле в моторном отсеке.
Предохранители и реле в салоне

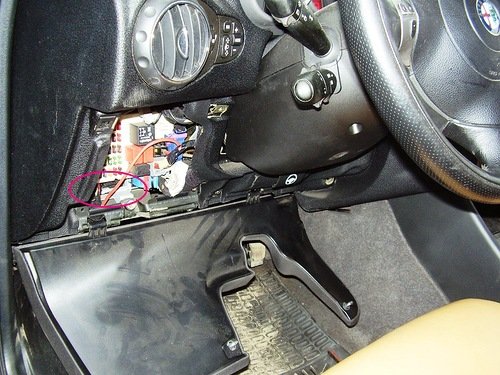

Основной блок находится под основной панелью левее рулевого колеса.

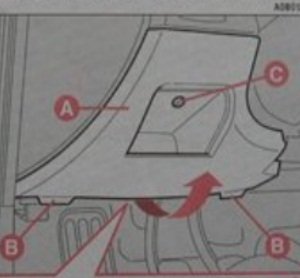

Доступ к блоку с предохранителями
Общая схема

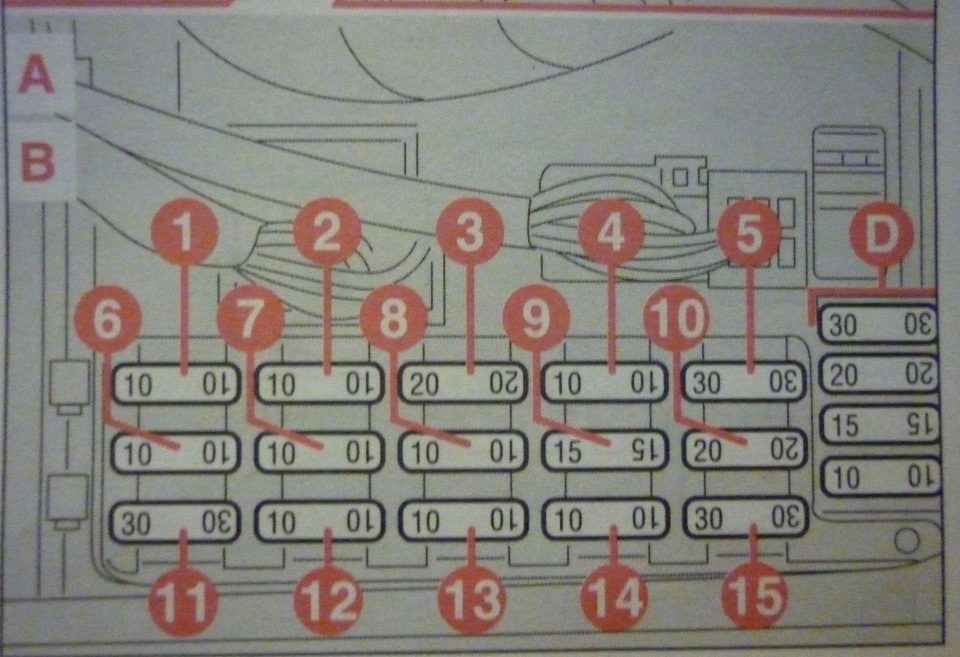

Основной блок предохранителей
Расшифровка (описание и предназначение)
| 1 | (10A) Правая фара-дальний свет |
| 2 | (10A) Индикатор включения дальнего света фар, левая фара — дальний свет |
| 3 | (20A) Лампа подсветки багажника/задней двери, центральный замок |
| 4 | (10A) Корректор фар, правая фара — ближний свет |
| 5 | (30A) Электропривод передних стеклоподъёмников |
| 6 | (10A) Лампа левого стоп-сигнала, лампа заднего левого габарита, левая лампа подсветки номерного знака, лампа заднего правого противотуманного фонаря, лампа переднего правого габарита |
| 7 | (10A) Левая лампа подсветки номерного знака, лампа заднего левого противотуманного фонаря, лампа переднего левого габарита, лампа правого стоп-сигнала, лампа заднего правого габарита |
| 8 | (10A) Левая фара — ближний свет |
| 9 | (15А) Прикуриватель отопитель/кондиционер |
| 10 | (20A) Очиститель/омыватель лобового стекла |
| 11 | (20A) Звуковой сигнал |
| 12 | (10A) Противоугонная система, антиблокировочная система тормозов(ABS) (с ESP), аудиосистема, комбинация приборов, лампы освещения салона |
| 13 | (10A) Антиблокировочная система тормозов (ABS), центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, лампа подсветки вещевого ящика, фонари заднего хода, стоп-сигнал(верхний) |
| 14 | (10А) Аварийная сигнализация |
| 15 | (30A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
За прикуриватель отвечает предохранитель номер 9.
Предохранители над основным блоком
Для автомобилей выпускавшиеся после 1999 года
| 1 | (7,5A) Электропривод зеркал заднего вида, подсветка выключателей стеклоподъёмников, лампа подсветки вещевого ящика, указатели поворота, обогреватель заднего стекла, отопитель/кондиционер, реле вспомогательных цепей зажигания |
| 2 | (10A) Подушка безопасности |
| 3 | (10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления |
| 4 | (20A) Электродвигатель привода стеклоподъёмника задней левой двери |
| 5 | (20A) Электродвигатель привода стеклоподъемника задней правой двери |
| 6 | (25A) Люк |
| 7 | (30A) Привод крышки багажника/задней двери |
| 8 | (30A) Подогреватель сидений |
| 9 | — |
| 10 | (10A) Антиблокировочная система тормозов (ABS) |
| 11 | Система управления двигателем. иммобилайзер |
| 12 | Система управления двигателем. иммобилайзер |
| 13 | (15A) Управление двигателем |
| 14 | (15A) Управление двигателем |
| 15 | (15A) Противотуманные фары |
Для автомобилей выпускавшиеся до 1999 года
| 1 | (15A) Система SRS (подушка безопасности), антиблокировочная система тормозов(ABS) |
| 2 | (7,5A) Система управления двигателем, иммобилайзер |
| 3 | (30A) Подогреватель сидений |
| 4 | (10A) Управление двигателем |
| 5 | (15A) Управление двигателем |
| 6 | (25A) Люк |
| 7 | (7,5A) Система управления двигателем, иммобилайзер |
| 8 | (10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления |
| 9 | (7,5A) Электропривод зеркал заднего вида, подогреватель сидений, обогреватель заднего стекла, указатели поворота, люк |
|
10 |
(10A) Подушка безопасности |
Реле за вещевым ящиком

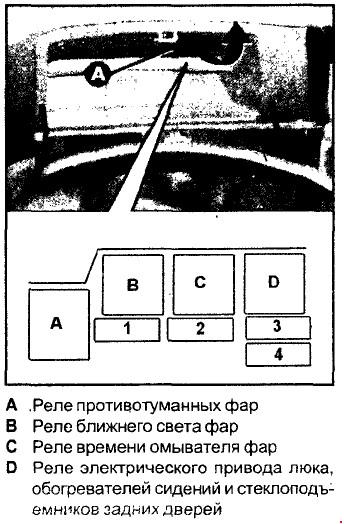

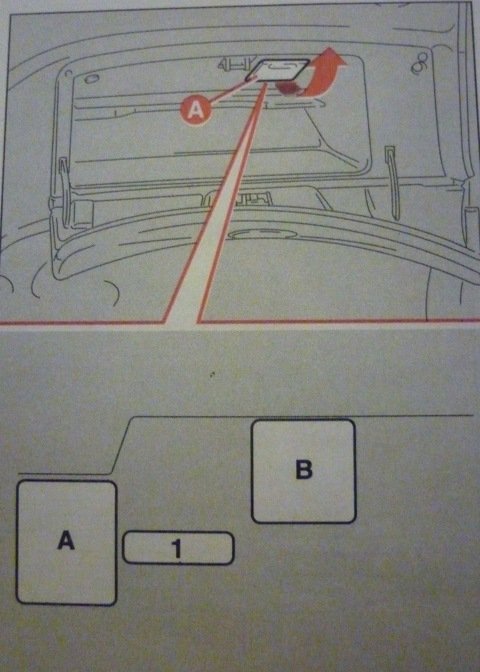

Для доступа необходимо открыть бардачок и снять крышку А. Расположение предохранителей и реле зависит от комплектации вашего автомобиля.
1 (20A) — Омыватели фар (03/99→)
2 (20A) — Омыватели фар (→02/99)
3 (20A) — Электродвигатель привода стеклоподъёмника задней левой двери(→02/99)
4 (20A) — Электродвигатель привода стеклоподъёмника задней правой двери(→02/99)
Предохранители и реле под капотом

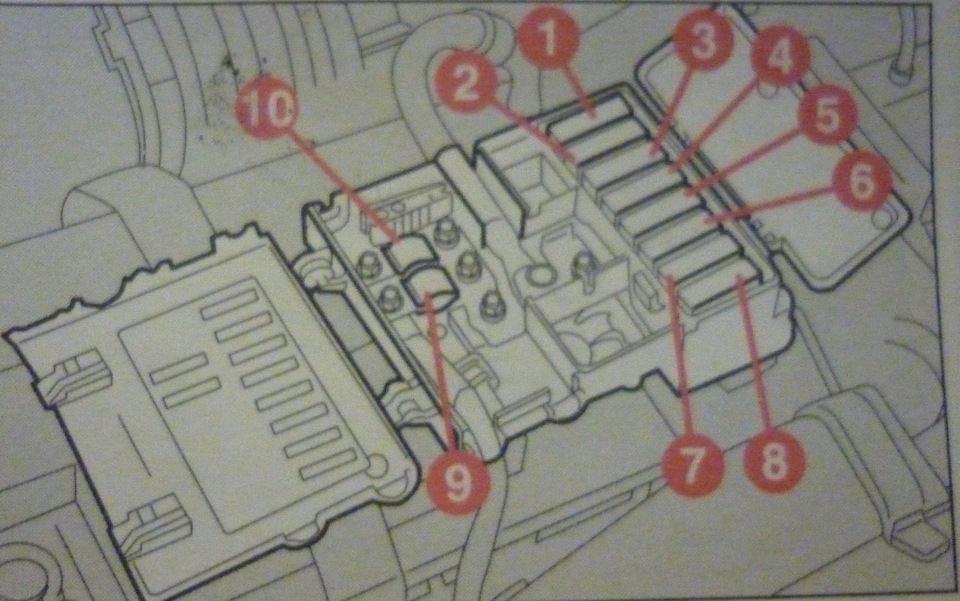

Блок предохранителей около аккумуляторной батареи
Для доступа к нему необходимо открыть 2 крышки в разные стороны.
| 1 | (80A) Блок предохранителей/реле приборной панели |
| 2 | (30A) Замок зажигания |
| 3 | (70A) Аккумуляторная батарея |
| 4 | (40A) Электродвигaтель вентилятора кондиционера/отопителя |
| 5 | (30A) Управление двигателем |
| 6 | (40A) Электродвигатель вентилятора системы охлаждения (Twin Spark без AC/V6) |
| 7 | (30A) АКПП ^624^, электродвигатель вентилятора системы охлаждения (Twin Spark с AC/V6 24V), сегментальная МКПП (2,0 Twin Spark) |
| 8 | (20A) Сегментальная МКПП (2,0 Twin Spark) |
| 9 | (50A) Антиблокировочная система тормозов ABS (без ESP) |
| 10 | (70A) Дополнительный отопитель (Дизель) |
Блок реле

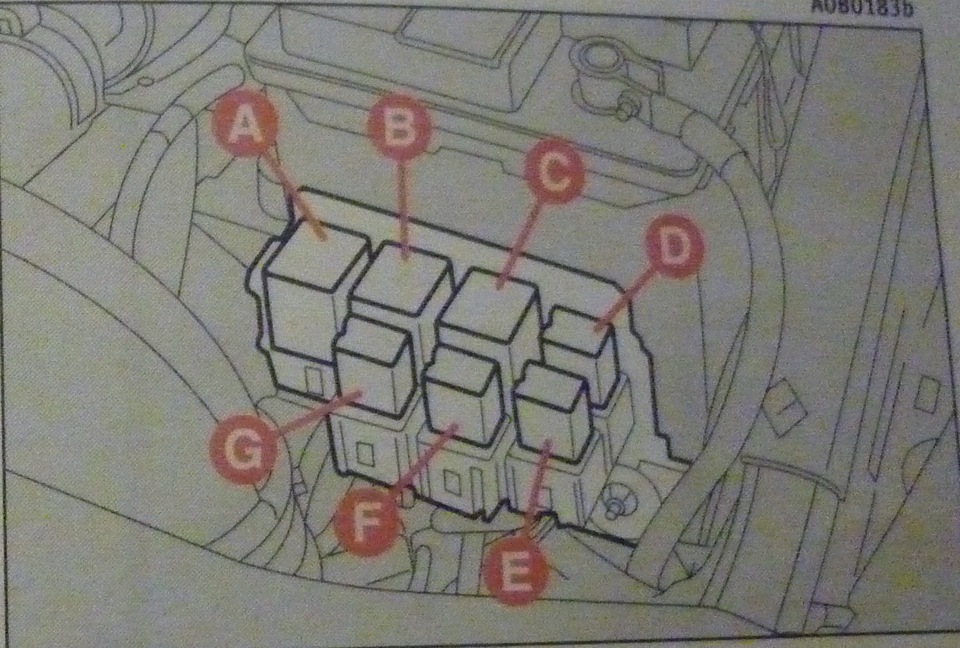

Он находится около батареи на кронштейне и закрыт защитным кожухом. Количество реле и схема может меняться в зависимости от модификации автомобиля.
A – Реле электродвигателя вентилятора системы охлаждения-2-я скорость(Twin Spark с кондиционером)
B — Реле электродвигателя вентилятора системы охлаждения — 1-я скорость
C — Реле топливного насоса
D — Реле системы управления двигателем
G — Реле электромагнитной муфты компрессора кондиционера
F — Реле привода изменения фаз газораспределения(1,6 TwinSpark)
E — Реле подогревателя топлива
Дополнительная информация
