Альфа ромео 159 реле и предохранители

Alfa Romeo 159 (серия 939) — среднеразмерный автомобиль, выпускался компанией с 2005 года. Предлагается с кузовами седан и универсал (SPORTWAGON). Данный материал будет полезен владельцем автомобилей выпускавшихся в 2006, 2007, 2008, 2009, 2010, 2011 годах для поиска и замены предохранителей на автомобиле альфа ромео 159.

Общее расположение блоков

Предохранители автомобиля сгруппированы в четыре блока:

1. на передней панели
2. на положительной клемме аккумуляторной батареи
3. в отсеке двигателя
4. в багажнике (обычно с левой стороны).

Блок предохранителей в салоне alfa romeo

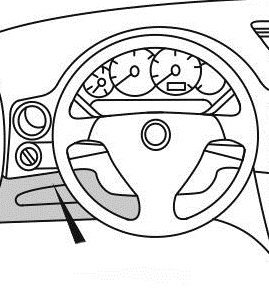

Расположен за пластиковой крышкой на передней панели. Для доступа, открутите необходимые 2 винта и снимите защитную крышку.

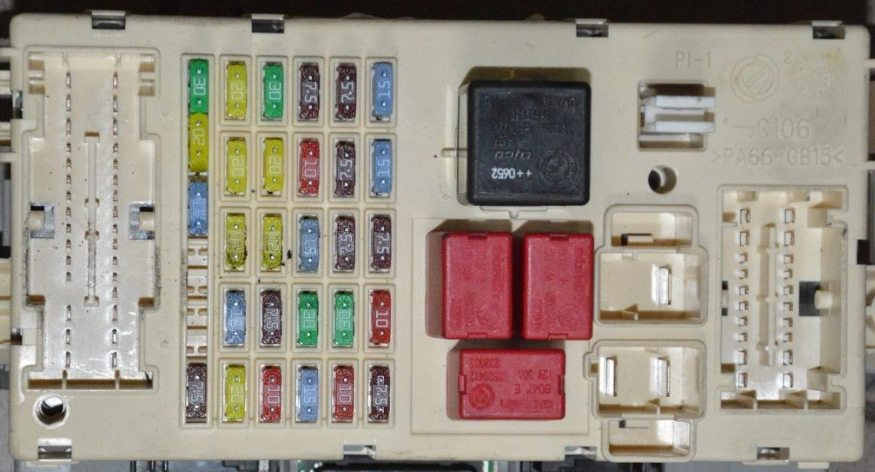

Общая схема будет выглядеть примерно так.

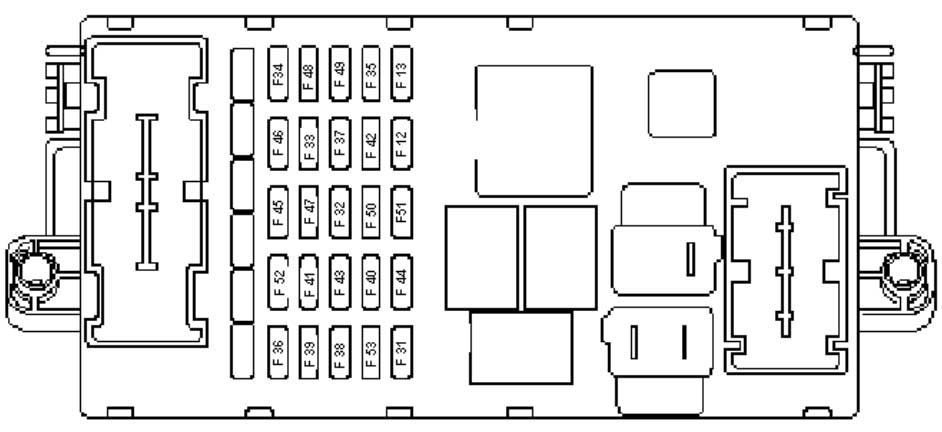

За прикуриватель отвечает предохранитель номер 44 на 10А

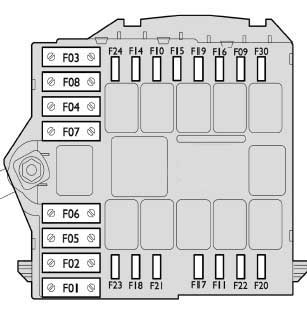

Блоки в моторном отсеке

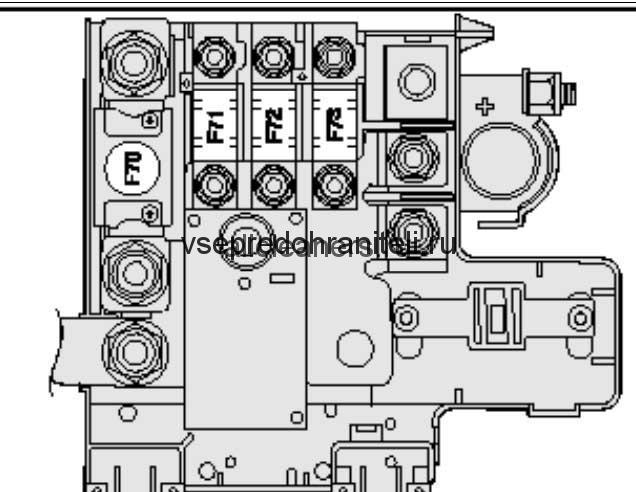

Блок предохранителей на клемме аккумуляторной батареи

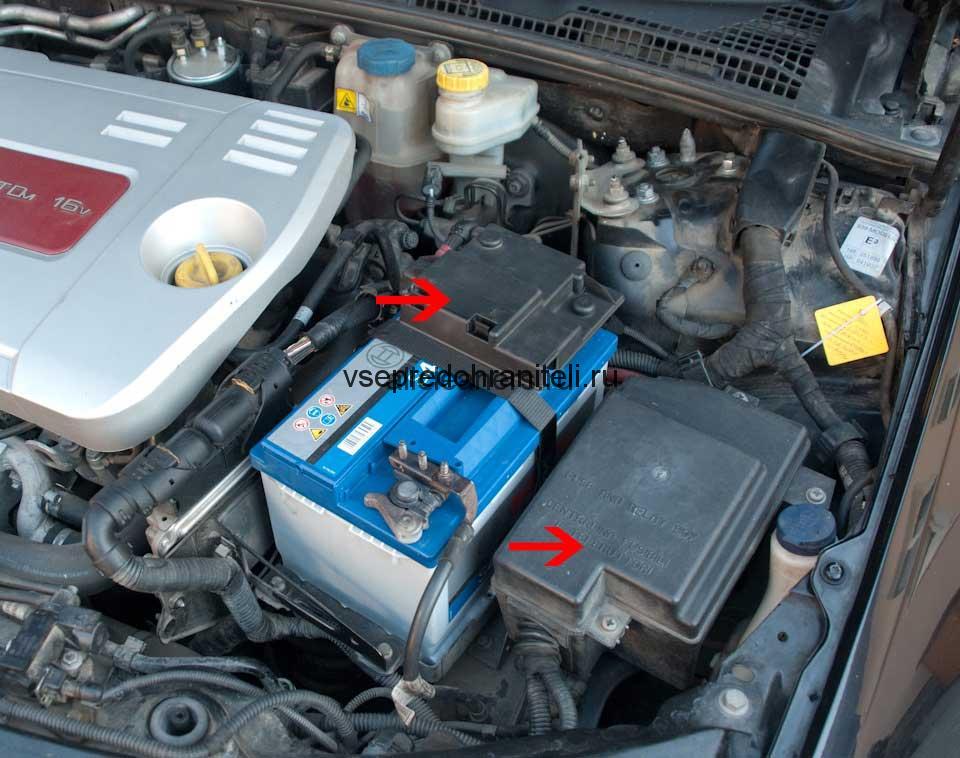

Для доступа к блоку предохранителей на клемме аккумуляторной батареи нажмите на фиксаторы и снимите защитную крышку.

Блок предохранителей рядом с аккумуляторной батареей

Для доступа к блоку предохранителей находящегося рядом с аккумуляторной батареей надо развинтить винты.

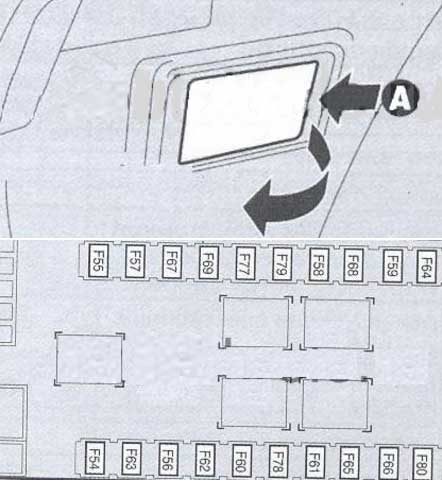

Блок в багажном отделении

Полная расшифровка реле и предохранителей

Назначение	Предохра­нитель	Номинал, А
Правая фара дальнего света	F14	10
Левая фара дальнего света	F15	10
Правая фара ближнего света	F14	15
Левая фара ближнего света	F12	15
Противотуманные фары	F13	15
Фары заднего хода	F30	7,5
Третий стоп-сигнал	F35	10
Плафон освещения салона передний/задний	F37	10
Передний плафон освещения салона	F39	7,5
Указатели поворотов	F49	10
Фонари аварийной сигнали­зации	F53	10
Электронный блок управления в моторном отсеке	F70 (MEGA­FUSE)	150
Электронный блок управления передней панели	F71	70
Электронный блок управления свечей предпускового на­каливания	F73	60
Электронный блок управления багажника	F01 (MEGA­FUSE)	70
Электронный блок управления передней панели	F01 (MEGA­FUSE)	70
Электровентилятор конди­ционера	F02 (MAXI­FUSE)	40
Блокировка электроусилителя руля	F03 (MAXI­FUSE)	20
Блок системы торможения (насос)	F04 (MAXI­FUSE)	40
Блок системы торможения (электроклапан)	F05 (MAXI­FUSE)	40
Электровентилятор радиато­ра (малая скорость)	F06 (MAXI­FUSE)	40
Электровентилятор радиато­ра (большая скорость)	F07 (MAXI­FUSE)	50
Омыватели фар	F09	20
Звуковой сигнал	F10	15
Вторичные цепи электронной системы впрыска	F11	15
Выключатель всех приборов электронной системы впрыска	F16	7,5
Первичные цепи электронной системы впрыска	F17	10
Электронный блок контроля двигателя	F18	15
Компрессор кондиционера	F19	7,5
Обогрев ветрового стекла	F20	20
Питание топливного насоса	F21	20
Катушка зажигания/ инжекторы (бензиновые версии)	F22	15
Первичные цепи электронной системы впрыска (дизельные версии)	F22	20
Питание магнитолы/системы радионавигации	F23	15
Блок Bady Computer/ Катушка реле омывателя фар	F31	7,5
Блок двери водителя/блок двери пассажира/замок за­жигания	F32	15
Левый задний стеклоподъ­емник	F33	20
Правый задний стеклоподъ­емник	F34	20
Датчик наличия воды в ди­зельном фильтре	F35	7,5
Выключатель фар стоп- сигнала/панель приборов на центральной консоли	F35	7,5
Круиз-контроль	F35	7,5
Датчик ABS		7,5
Питание электронного блока багажника/ электронного бло­ка передней двери	F36	20
Блок управления щитка при­боров	F37	10
Электронный блок передних фонарей/ питание электронно­го блока газоразрядных ламп (биксе­нон) (если предусмотрено)	F37	10
Блокировка моторедуктора, двигателя/разблокировка, багажника	F38	15
Диагностический разъем системы EOBD	F39	10
Электронный блок контроля давления в шинах	F39	10
Разводка для мобильного телефона	F39	10
Электронный блок звукового сигнала (если предусмотрено)	F39	10
Кондиционер	F39	10
Заднее стекло с обогревом	F40	30
Обогреватель жиклеров стеколоомывателей заднего стекла	F41	7,5
Оттаивание зеркал с обо­гревом	F41	7,5
Питание электронного блока тормозов (ABS/VDC)/электронного блока угла поворота рулевого колеса/ датчик отклонения от курса	F42	7,5
Очиститель/ омыватель стекол	F43	30
Передний прикуриватель на центральной панели	F44	10
Электронный блок открываю­щегося люка (шторки)	F45	20
Открывающийся люк	F46	20
Левый передний стеклоподъ­емник	F47	20
Правый передний стеклоподъемник/электронный блок управления двери со стороны пассажира	F48	30
Система навигации	F49	7,5
Электронный блок датчика дождя	F49	7,5
Электронный блок руля	F49	7,5
Открывающийся люк	F49	7,5
Панель органов управления	F49	7,5
Электронный блок волюме­трической сигнализации	F49	7,5
Электронный блок датчиков парковки	F49	7,5
Щиток органов управления на центральном туннеле	F49	7,5
Подсветка органов управле­ния передних сидений	F49	7,5
Цепи на лобовом стекле	F49	7,5
Разводка для мобильного телефона	F49	7,5
Кнопка START/STOP	F49	7,5
Подушки безопасности	F50	7,5
Электронный блок контроля давления в шинах	F51	7,5
Разводка для магнитолы	F51	7,5
Очиститель/омыватель заднего стекла	F52	15
Задний прикуриватель	F52	15
Электронный блок щитка приборов	F53	10
Усилитель магнитолы с DSP	F54	30
Привод регулировки переднего левого сиденья	F56	25
Обогреватель переднего левого сиденья	F57	7,5
Привод регулировки передне­го правого сиденья	F60	25
Усилитель на задней полке багажника	F61	15
Обогреватель переднего правого сиденья	F67	7,5
Резервный предохранитель	F58	—
Резервный предохранитель	F59	—
Резервный предохранитель	F62	—
Резервный предохранитель	F63	—
Резервный предохранитель	F64	—
Резервный предохранитель	F66	—
Резервный предохранитель	F68	—
Резервный предохранитель	F69	—
Резервный предохранитель	F77	—
Резервный предохранитель	F78	—
Резервный предохранитель	F79	—
Резервный предохранитель	F80	—
