Альфа ромео 166 реле и предохранители
Alfa Romeo 166 (серия 936) появилась в октябре 1998 как седан бизнес класса. единственный рестайлинг прошла в 2003 году и с того мента каких либо изменений не получала. Автомобиль выпускался в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. 166 заменила на рынке Alfa Romeo 164.
При работе с нашим материалом стоит учесть, что производитель мог внести изменения в схемы реле и предохранителей альфа ромео 166, в зависимости от года выпуска и комплектации автомобиля. Поэтому не стоит пугаться пустых ячеек.
Места расположения блоков
- В салоне, под приборной панелью;
- Блок реле и предохранителей в моторном отсеке;
- Дополнительная коробка с предохранителями под капотом справа;
- Блок предохранителей и реле в багажнике Alfa Romeo 166.

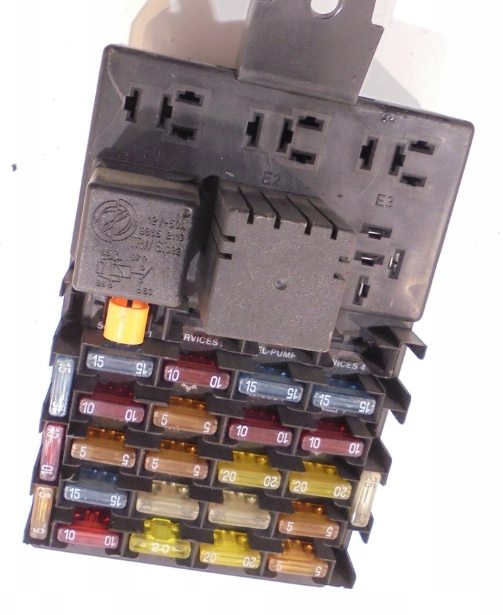

Блок предохранителей в салоне альфа ромео
Расположен под панелью приборов слева от руля за пластиковой крышкой.
Схема
Расшифровка
| A | Реле фонарей заднего хода, электропривод зеркал и обогреватели стекол, реле электропривода стеклоподъёмников |
| B | Реле указателей/ реле аварийной сигнализации |
| C | Реле задержки омывателя фар |
| 1 | (15A) Стоп-сигналы, индикаторы, комбинация приборов |
| 2 | (10A) Электронный блок управления SRS |
| 3 | (15A) Топливный насос |
| 4 | (15A) Аудиосистема |
| 5 | (10A) Лампа подсветки вещевого ящика, блок управления складыванием зеркал, блок управления системой поддержания скорости, блок управления противоугонной системой, многофункциональный переключатель-центральная консоль (кроме моделей с АКПП), датчик включенной передачи, реле электромагнитной муфты компрессора кондиционера, подсветка переключателей, блок управления центральным замком, панель управления кондиционером/ отопителем |
| 6 | (5A) Реле электродвигателя вентилятора конденсатора кондиционера |
| 7 | (10A) Аудиосистема/ навигационная система, блок управления кондиционером/ отопителем, прикуриватель(передний) |
| 8 | (10A) Указатели/ аварийная сигнализация, многофункциональный блок управления |
| 9 | (5A) Внутреннее зеркало заднего вида с автозатемнением, датчик дождя, считыватель дорожной карты, блок управления подогревом передних сидений, блок управления электроприводом стеклоподъёмников, блок управления кондиционером, лампа подсветки косметического зеркальца |
| 10 | (5A) Электронный блок управления КПП |
| 11 | (20A) Многофункциональный блок управления |
| 12 | (20A) Омыватель фар |
| 13 | (15) Лампы наружного освещения, выключатель фонарей заднего хода, блок правления электроприводом люка |
| 14 | (25A) Очиститель/омыватель лобового стекла |
| 15 | (25A) Контроллер электропривода стеклоподъёмника (передний) |
| 16 | (5A) Электронный блок управления двигателем, блок управления иммобилайзером |
| 17 | (10A) Лампы освещения салона/функция задержки выключения освещения, блок управления противоугонной системы, блок управления сигналом противоугонной системы, диагностический разъем, подсветка переключателя режима работы КПП |
| 18 | (5A) Телефон, комбинация приборов, аудиосистема/навигационная система панель управления кондиционером/ отопителем |
| 19 | (25A) Разъем питания дополнительного оборудования, блок управления центральным замком |
| 20 | (5A) Блок управления иммобилайзером, электронный блок управления двигателем -модели с бензиновым двигателем |
За прикуриватель отвечает предохранитель номер 7.
Под капотом

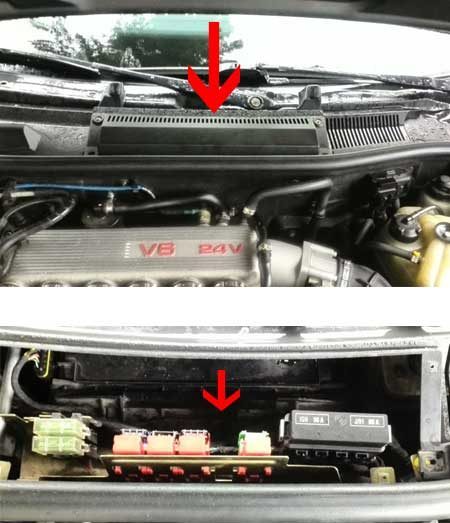

Предохранители и реле около механизма щеток
Для доступа к ним, просто снимите защитный кожух.

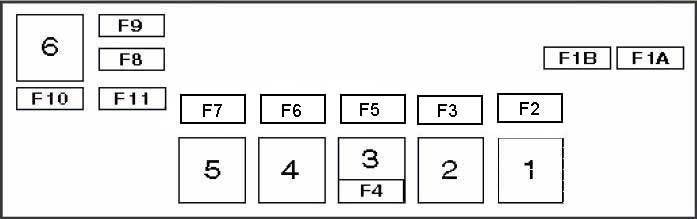

Схема и расшифровка
| 1 | Реле электродвигателя вентилятора кондиционера/отопителя |
| 2 | Реле стартера |
| 3 | Реле подогревателя топлива — Дизель |
| 4 | Реле системы управления двигателем |
| 5 | Реле топливного насоса |
| 6 | Реле дополнительного отопителя — Дизель (если установлен) |
| F1A | (60A) Блок предохранителей/реле под приборной панелью (F4/F8/F10-F12/F15/F17-F20) |
| F1B | (30A) Питание вспомогательных цепей зажигания |
| F2 | (30A) Э/м клапан контроля наличия хладагента(кондиционер) |
| F3 | (10A) Электронный блок управления ABS |
| F4 | (5A) Автоматическая коробка передач |
| F5 | (15A) Подогреватель топлива — Дизель |
| F6 | (15A) Электронный блок управления двигателем (ECM)(2,0TS) |
| F7 | (15A) Электронный блок управления двигателем (модели с бензиновым двигателем) |
| F8 | (30A) Стартер |
| F9 | (30A) Электронный блок управления двигателем |
| F10 | (30A) Дополнительный отопитель (Дизель) |
| F11 | (25A) Разъем питания дополнительного оборудования |

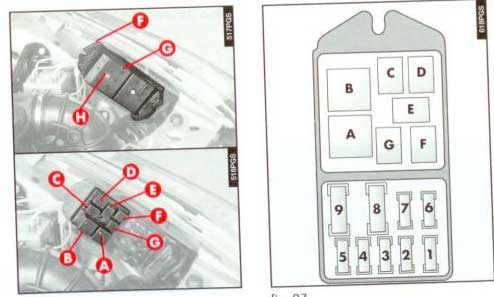

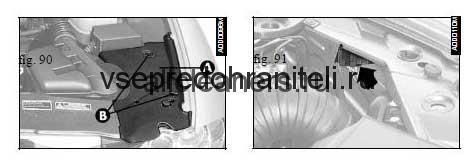

Второй блок предохранителей и реле по капотом
Он расположен с правой стороны около фары в пластиковом коробе. Для моделей с годом выпуска до 2003 схема вот такая:
Описание и назначение блоков
| 1 | Реле 1 электродвигателя вентилятора системы охлаждения |
| 2 | Реле 2 электродвигателя вентилятора системы охлаждения |
| 3 | Реле ближнего света фар |
| 4 | Реле дальнего света фар |
| 5 | Реле звукового сигнала |
| 6 | Реле электромагнитной муфты компрессора кондиционера |
| 7 | Реле противотуманных фар |
| F1 | (10A) Дальний свет правой фары |
| F2 | (10A) Дальний свет левой фары |
| F3 | (15A) Противотуманные фары |
| F4 | (15A) Звуковые сигналы |
| F5 | (10A) Электромагнитная муфта компрессора кондиционера |
| F6 | (15A) Ближний свет левой фары |
| F7 | (15A) Ближний свет правой фары |
| F8 | (50A) Электродвигатель вентилятора системы охлаждения(2000) |
| F9 | (50A) Электродвигатель вентилятора системы охлаждения- низкая скорость(2000) |

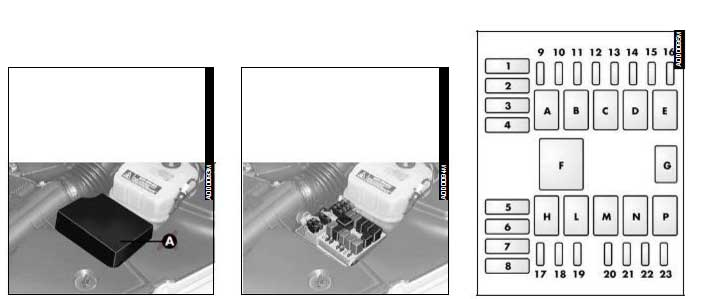

после 2003 года, немного иная и расположение возможно на кронштейне, установленном за левой фарой :
A — Передние фары дальнего света
B — Вентилятор контроля вентилятора
C — Сигнал
D — Передний противотуманный фонарь
E — Электронный блок управления автоматической коробкой передач (версии Sportronic)
F — Бензиновые версии (с одним вентилятором): радиатор охлаждения двигателя (высокая скорость)
Варианты JTD (два вентилятора): радиатор охлаждения двигателя (высокая скорость)
G — Компрессор кондиционера
H — PБензиновые версии: радиатор охлаждения двигателя (низкая скорость)
Варианты JTD (два вентилятора): радиатор охлаждения двигателя (высокая скорость)
L — Топливный насос
M — Электронное центральное реле впрыска
N — Двигатель H — Стартер
P — Дизельное нагревание фильтра (версии JTD)

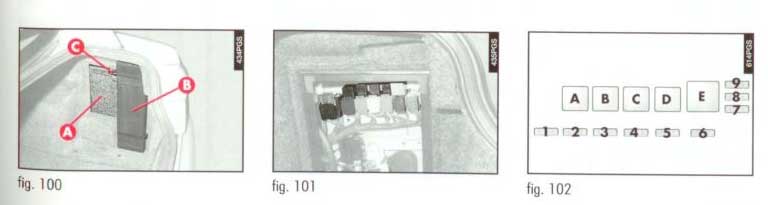

Блок предохранителей в багажном отделении автомобиля
Описание схемы
| A | Реле обогревателя заднего стекла |
| B | Реле привода открывания крышки багажника |
| C | Реле привода замка топливо заливной горловины |
| D | Реле подогревателя сиденья |
| E | Реле таймера лампы освещения багажного отделения |
| 1 | (40A) Обогреватель заднего стекла |
| 2 | (10A) Обогреватель зеркал заднего вида на дверях |
| 3 | (20A) Привод открывания крышки багажника |
| 4 | (25A) Привод открывания лючка заливной горловины топливного бака |
| 5 | (20A) Подогреватель сидений |
| 6 | (15A) Разъем электрооборудования прицепа |
| 7 | (30A) Электропривод правого сиденья |
| 8 | (25A) Электропривод задних стеклоподъёмников |
| 9 | (30A) Электропривод левого сиденья |
Дополнительный материал

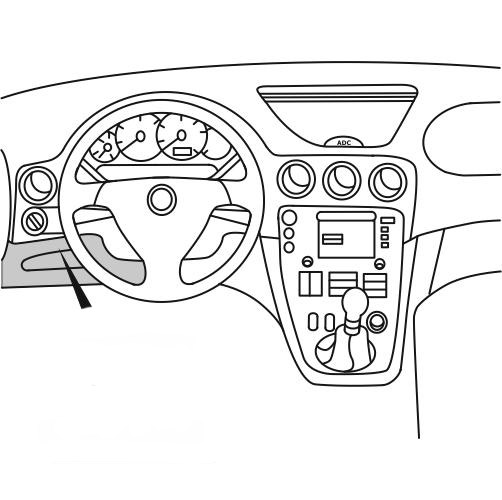

Для наглядности ознакомьтесь с расположение блоков на автомобиле с правым рулем:
Инструкция по эксплуатации
Если остались вопросы воспользуйтесь инструкцией о пользовании автомобиля в формате PDF: «скачать»
