Audi a8 d4 — все предохранители и реле
Производство третьего поколения Ауди А8 был начато в 2010 году. Данная серия обозначалась как D4/4H. По сравнению с предыдущими сериями, дизайн а8 практически не изменился. Выпускался в 2011, 2013, 2014, 2015, 2016, 2017, 2018 годах. Описание предохранителей Audi A8 D4 будут представлены в нашем материале в виде таблиц.

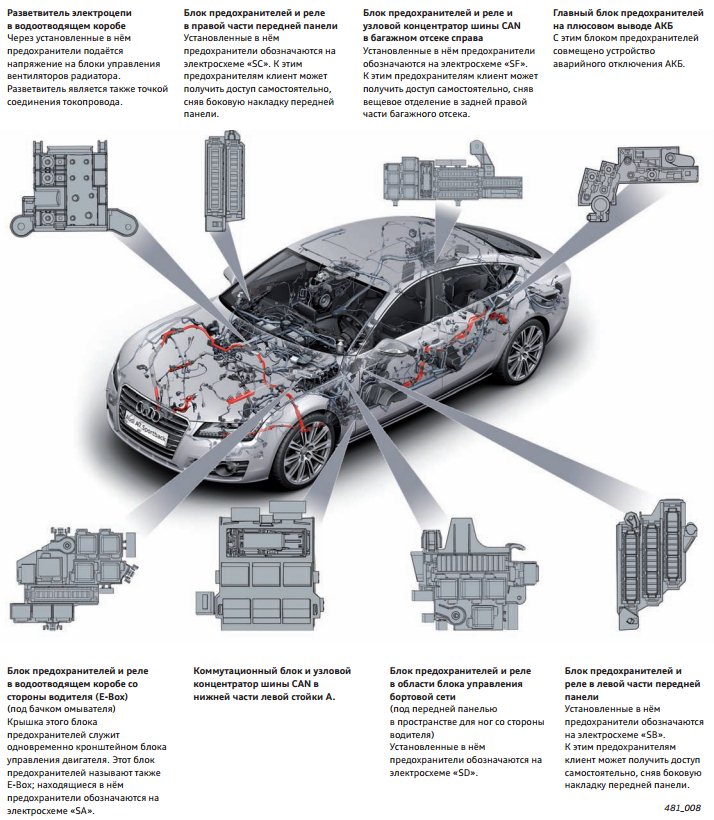

Общая информация а местах расположения блоков реле и предохранителей
- Разветвитель электроцепи в водоотводящем коробе. Через установленные в нём предохранители подаётся напряжение на блоки управления вентиляторов радиатора. Разветвитель является также точкой соединения токопровода.
- Блок предохранителей в правой части передней панели. Установленные в нём предохранители обозначаются на электросхеме «SC». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели.
- Блок предохранителей и реле и узловой концентратор шины CAN в багажном отсеке справа. Установленные в нём предохранители обозначаются на электросхеме «SF». К этим предохранителям клиент может получить доступ самостоятельно, сняв вещевое отделение в задней правой части багажного отсека.
- Главный блок предохранителей на плюсовом выводе АКБ. С этим блоком предохранителей совмещено устройство аварийного отключения АКБ.
- Блок предохранителей и реле в водоотводящем коробе со стороны водителя (E-Box) (под бачком омывателя). Крышка этого блока
предохранителей служит одновременно кронштейном блока управления двигателя. Этот блок предохранителей называют также
E-Box; находящиеся в нём предохранители обозначаются на электросхеме «SA».
- Коммутационный блок и узловой концентратор шины CAN в нижней части левой стойки A.
- Блок предохранителей и реле в области блока управления бортовой сети. (под передней панелью в пространстве для ног со стороны водителя). Установленные в нём предохранители обозначаются на электросхеме «SD».
- Блок предохранителей в левой части передней панели. Установленные в нём предохранители обозначаются на электро схеме «SB». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели.
Этот материал должен дать читателю только общее представление о структуре системы электропитания, блоков реле и предохранителей в Audi
A8 с 2010 года выпуска, отдельные элементы системы представлены схематически. Точное расположение предохранителей и электрической проводки см. в актуальной литературе по техническому обслуживанию.

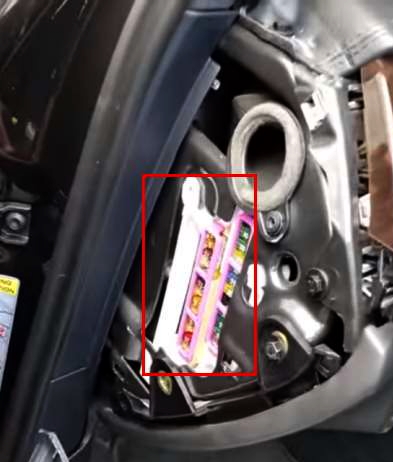

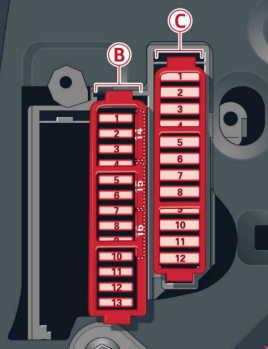

Блок предохранителей в левой части приборной панели ауди а8 д4
Фото пример
Схема
Описание схемы
|
Панель предохранитель (B)
|
||
| № |
A |
Назначение |
| 1 | 5 | Переключатель света фар |
| 2 | 5 | Аварийный пуск (идентификационный ключ) |
| 3 | 7.5 | Модуль управления (задняя левая дверь) |
| 5 | 15 | Звуковой сигнал |
| 6 | 7.5 |
Освещение салона (потолок)
|
| 8 | 10/5 | Рукоятка рулевой колонки, обогрев руля, мульти-руль |
| 10 | 5 | Регулировка рулевой колонки |
| 11 | 7.5 | Модуль управления (дверь водителя) |
| 12 | 10 | Диагностический разъем, датчик свет/дождя |
| 14 | 25 | Регулировка рулевой колонки |
| 15 | 20 | Гидроусилитель руля, компрессор кондиционера |
| 16 | 15 | Усилитель тормозов |
|
Панель предохранителей (C)
|
||
| 1 | 30 | Подогрев передних сидений |
| 2 | 30 | Стеклоочиститель |
| 3 | 30 | Переднее наружное освещение |
| 4 | 20 | Люк |
| 5 | 30 | Стеклоподъемник водителя |
| 6 | 15 | Сиденье водителя (пневматическое) |
| 7 | 20 | Панорамный люк |
| 8 | 35 | Динамическое рулевое управление |
| 9 | 30 | Переднее наружное освещение |
| 10 | 35 | Омыватель лобового стекла, омыватель фар |
| 11 | 30 | Задний левый стеклоподъемник |
| 12 | 40 | Панорамный люк |

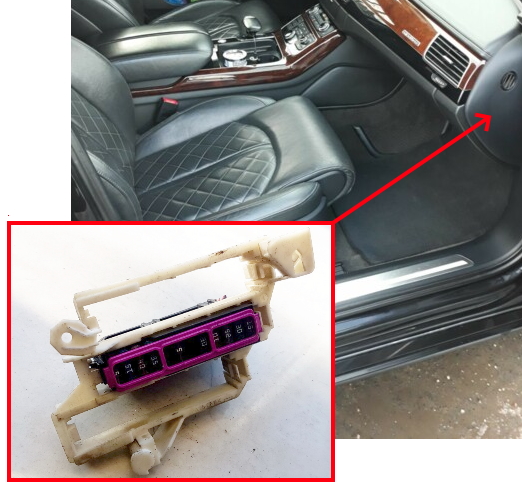

Блок предохранителей в правой части приборной панели audi a8 d4

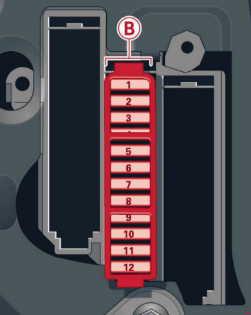

Общая схема
Расшифровка
| № |
A |
Назначение |
| 1 | 5 | Противоугонная система |
| 2 | 15 | Модуль управления коробкой передач |
| 3 | 40 | Передний вентилятор климат-контроля |
| 4 | 35 | Питание двигателя |
| 5 | Резервный | |
| 6 | 5 | Модуль управления двигателем |
| 7 | 7.5 | Модуль управления (передняя правая дверь) |
| 8 | 30 | Стеклоподъемник переднего пассажира |
| 9 | 10 | Модуль управления ESC |
| 10 | 25 | Модуль управления ESC |
| 11 | 30 | Задний правы стеклоподъемник |
| 12 | 15 | Переднее сиденье пассажира (пневматическое) |

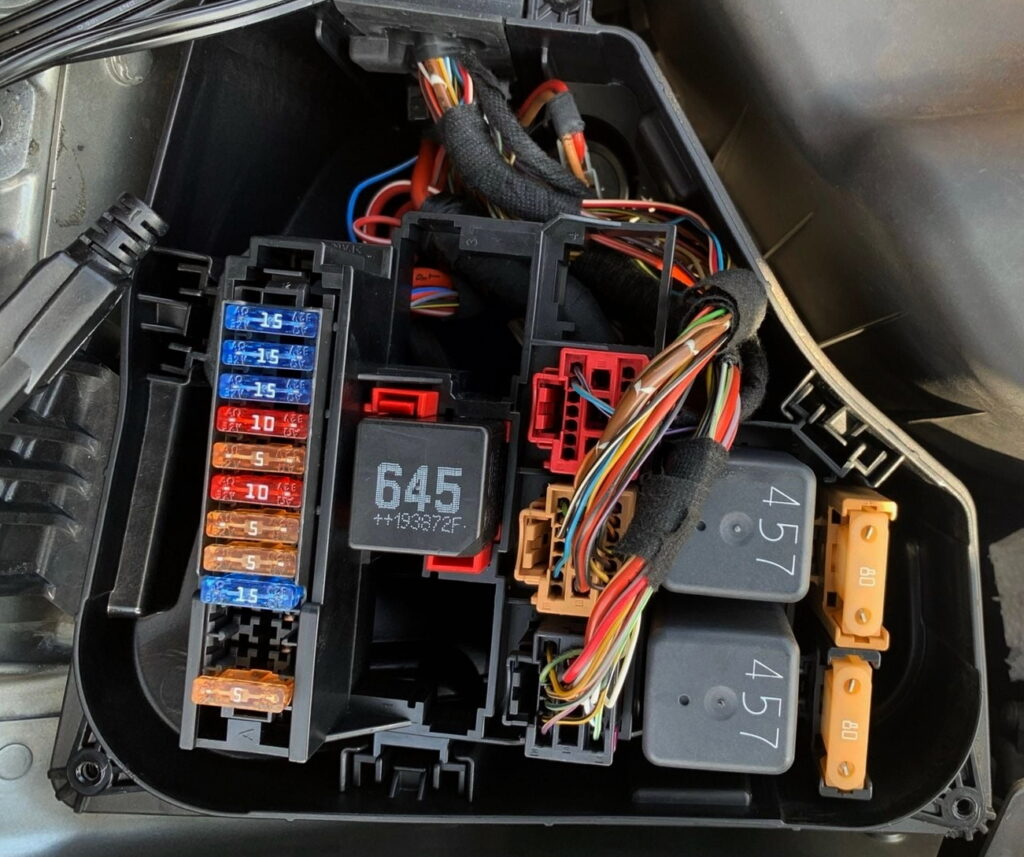

Блок предохранителей и реле под капотом

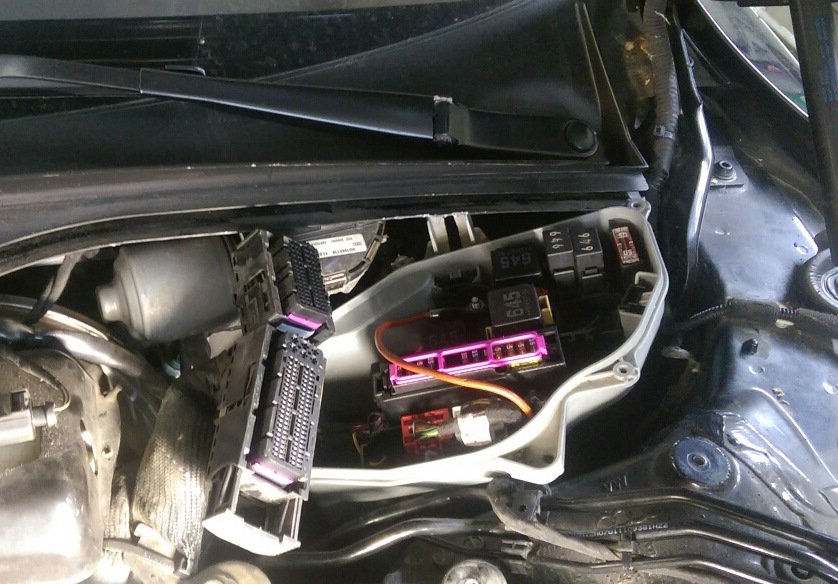

Фото — пример исполнения

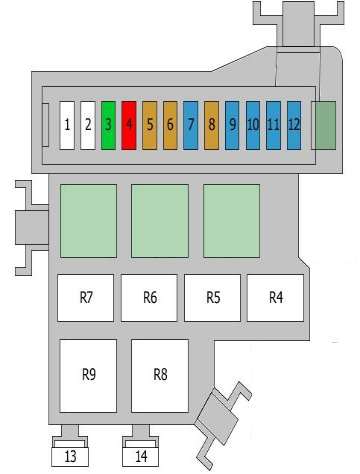

Схема
Расшифровка
| 1 | 5A Измеритель массового расхода воздуха |
| 2 | Пусто |
| 3 | Пусто |
| 4 | 15A Блок управления двигателем |
| Блок управления двигателем 2 | |
| 5 | 5A Блок управления вентилятором охлаждения |
| Блок управления топливным насосом | |
| Вентилятор | |
| Реле бензонасоса | |
| 6 | 5A выключатель стоп-сигнала |
| 7 | 10A Блок управления свечами накаливания |
| Электрогидравлический левый кронштейн крепления двигателя | |
| Электромагниты крепления коробки передач | |
| Клапан охлаждения масла коробки передач | |
| 8 | 5A Датчик уровня масла и температуры |
| 9 | 10A Электромагниты крепления коробки передач |
| Клапан контроля давления топлива | |
| Клапан дозирования топлива | |
| 10 | 15A датчики кислорода |
| 11 | 15A Блок управления свечами накаливания |
| Правый электрогидравлический соленоид крепления двигателя | |
| Клапан охладителя выхлопных газов | |
| Клапан контроля давления масла | |
| Клапан обходного контура системы охлаждения | |
| Специальный разъем | |
| Электромагниты крепления коробки передач | |
| 12 | 15A Насос охлаждающей жидкости рециркуляции отработавших газов |
| Циркуляционный насос охлаждающей жидкости | |
| 13 | 80A Свеча накаливания |
| 14 | 50A Свеча накаливания |
| R8 | Блок управления свечами накаливания |
| R9 |

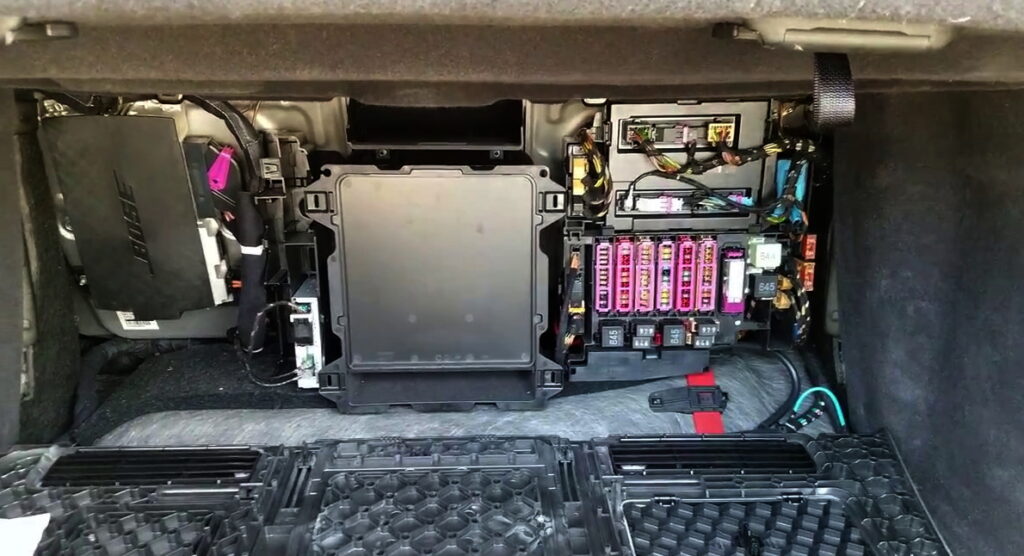

Блок предохранителей в багажном отсеке
Данный блок расположен в спинке заднего сиденья.

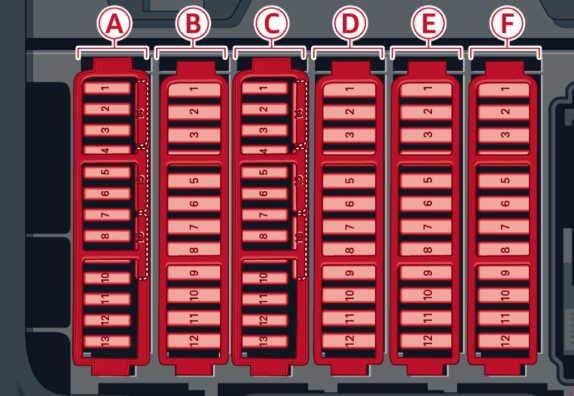

Схема
Описание
|
Панель предохранитель (A)
|
||
| № |
A |
Назначение |
| 1 | 5 | Кнопка, регистратор данных, диагностический разъем, ВСМ—1, адаптивная система освещения |
| 2 | 5 | Сетевой шлюз |
| 3 | 5 | Адаптивная пневматическая подвеска |
| 4 | 5 | |
| 5 | 5 | Рычаг рулевой колонки |
| 6 | 5 | Датчик системы управления подвеской |
| 7 | 5 | Натяжители ремней безопасности, блок управления подушками безопасности |
| 8 | 5 | Подогрев сопла омывателя, система homelink (открывание двери гаража), модуль управления системой ночного видения, спортивный дифференциал, ионизатор |
| 9 | 5 | Электромеханический модуль управления стояночным тормозом |
| 10 | 5 | Обогреватель заднего сиденья, холодильник, зеркало заднего вида |
| 11 | 5 | Динамическое рулевое управление |
| 12 | 5 | Рычаг переключения передач, ВСМ—2 |
| 13 | 5 | Ассистент перестроения Audi side assist |
| 14 | 5 | Модуль управления двигателем |
| 15 | 40 | Стартер |
| 16 | 10/5 | Датчик положения левой фары |
|
Панель предохранитель (B)
|
||
| 1 | 25 | Левый натяжитель ремня безопасности |
| 2 | 25 | Правый натяжитель ремня безопасности |
| 3 | 5 | Диагностика стартера |
| 4 | 7.5 | DC/DC преобразователь |
| 5 | 7.5 | Адаптивный круиз-контроль |
| 6 | 10 | Правая фара (фара с адаптивным светом) |
| 7 | 5 | Модуль управления ESC |
| 8 | 5 | Sound actuator, блок управления АЕМ |
| 9 | 10 | Адаптивный круиз-контроль |
| 10 | 5 | Модуль управления коробкой передач |
| 11 | 5 | Датчики системы климат-контроля |
|
Панель предохранителей (C)
|
||
| 1 | 5 |
Электромеханический стояночный тормоз
|
| 2 | 5 | Датчик контроля подвески |
| 3 | 7.5 | Модуль управления (задняя правая дверь) |
| 4 | 5 | Smart modul tank |
| 5 | 15 | Передний блок управления системой климат-контролем |
| 6 | 10 | Задний блок управления системой климат-контролем |
| 7 | 5 | Сетевой шлюз |
| 8 | 15 | Холодильник |
| 9 | 5 | Интерфейс для специальных функций |
| 10 | 5 | Телефонный адаптер, Bluetooth handset |
| 11 | 15 | Модуль управления АЕМ |
| 12 | 10 | Рычаг переключения передач |
| 13 | 10 | Внешнее освещение |
| 14 | 20 | Задние внешние освещение |
| 15 | 25 | Топливный насос |
| 16 | 30 | Электромеханический стояночный тормоз |
|
Панель предохранитель (D)
|
||
| 3 | 20 | Задняя розетка |
| 5 | 15 | Адаптивная пневматическая подвеска |
| 6 | 25 | Розетка |
| 7 | 30 | Электромеханический стояночный тормоз |
| 8 | 25 | Задний подогрев сидений |
| 9 | 20 | Заднее наружное освещение |
| 10 | 20 | Задний вентилятор системы климат-контроля |
| 11 | 20 | Задний солнцезащитный козырек, доводчик, замок багажника, keyless go/entry, лючок бензобака |
| 12 | 30 | Модуль управления крышкой багажника |
|
Панель предохранитель (E)
|
||
| 1 | 5 | Блок регулировки задних сидений |
| 3 | 7.5 | Левое задние сиденье (пневматическое) |
| 5 | 20 | Модуль управления тягово-сцепного устройства |
| 6 | 30 | Левое задние сиденье |
| 7 | 30 | Правое задние сиденье |
| 8 | 20 | Модуль управления тягово-сцепного устройства |
| 9 | 15 | Модуль управления тягово-сцепного устройства |
| 10 | 7.5 | Правое задние сиденье (пневматическое) |
|
Панель предохранитель (F)
|
||
| 1 | 30 | Радио приемник/усилитель звука |
| 2 | 30 | Усилитель звука |
| 3 | 10 | Мультимедийная система RSE (Rear Seat Entertainment), радиоприемник/усилитель звука |
| 5 | 5 | Автоматическое затемнение зеркала заднего вида |
| 6 | 5 | DVD проигрыватель |
| 7 | 5 | TV тюнер |
| 8 | 7.5 | MMI unit/drives |
| 9 | 5 | Комбинация приборов, аналоговые часы |
| 10 | 5 | MMI дисплей |
| 11 | 7.5 | Радио приемник |
| 12 | 5 | Камера заднего вида (датчики парковки), вид сверху |

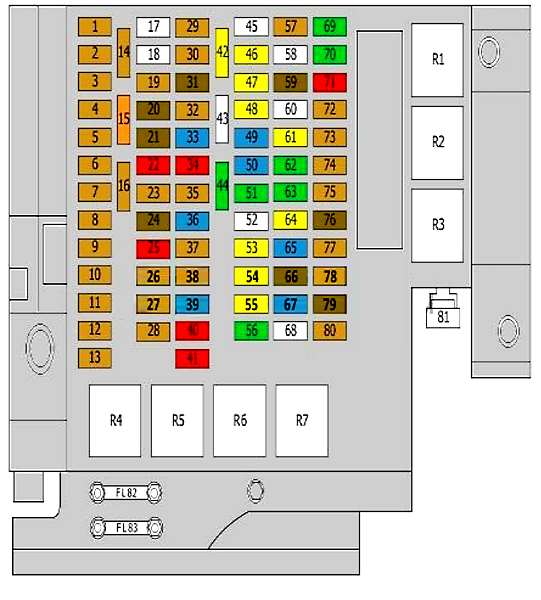

Реле
Схема
Обозначение
| R1 | Адаптивное реле компрессора подвески | |
| R2 | Обогрев заднего стекла | |
| R3 | Автоматическое антибликовое зеркало заднего вида | |
| Реле вентилятора охлаждения | ||
| R4 | Реле бензонасоса | |
| R5 | Реле стартера двигателя | |
| R6 | Клемма 15, напряжение питания реле | |
| R7 | Силовая розетка реле | |
Рядом могут быть размещены дополнительные элементы защиты: 30А обогреватель редуктора, 10А система дозирования реагента и реле системы дозирования реагента.
Дополнительная информация
Видео пример о расположении блоков предохранителей в Audi A8 D4.
Электросхема Audi a8 d4
Больше информации о всех блоках с предохранителями и реле и всей электро схеме можете получить изучив данную книгу: «скачать»
