Блоки предохранителей ауди а6 с7, схема, где находятся

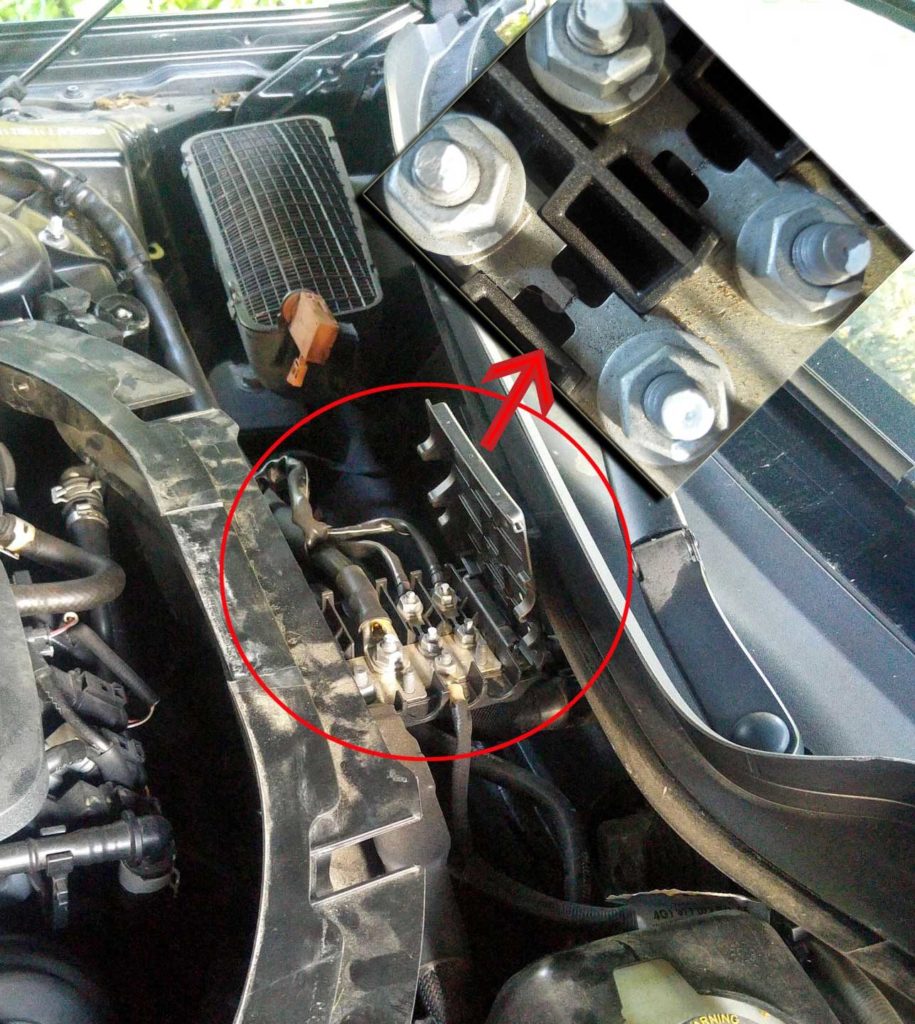

Audi A6 (C7) — четвёртое поколение Audi A6 (внутреннее обозначение Typ 4G). Выпускался в 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах. В нашем материале вы найдете описание предохранителей для автомобиля ауди а6 с7.

Представленный материал носит информационный характер. Точное описание схем предохранителей представлено в Вашей книге инструкции к автомобилю либо написано на обратной стороне защитной крышки и зависит от года выпуска и его комплектации.

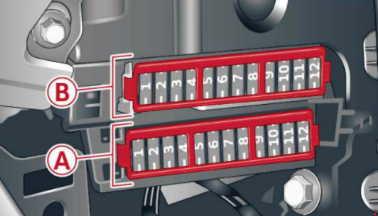

Блок предохранителей с правой стороны панели приборов

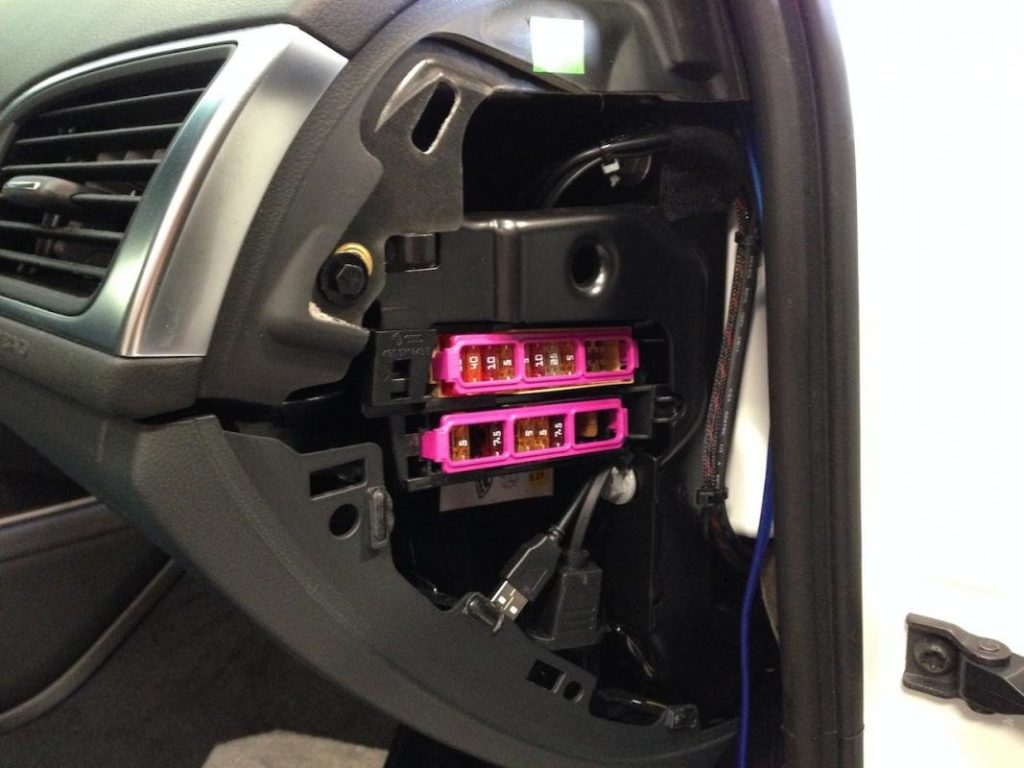

Для доступа снимите защитную крышку и сверьте текущее описание. Вот фото блока предохранителей в audi a6 c7.

Общая схема

Описание схемы

Блок предохранителей -A- (черный цвет)
№	Потребитель	Ампер
1	Индикация на ветровом стекле	5
2	Дисплей MMI впереди	5
3	Устройство смены компакт-/DVD-дисков	5
4	Передняя центральная консоль MMI	7,5
5	Устройство считывания чип-карт (в зависимости от страны)	5
6	Приборная панель	5
7	Коммутационный модуль сошки рулевого управления	5
8	Регулятор угла наклона фар/поворотный свет	5/7,5
10	Фара слева (фара с поворотным светом)	7,5
11	Дополнительный отопитель	5

Блок предохранителей -B- (коричневый цвет)
№	Потребитель	Ампер
1	кондиционера;	10
2	Вентилятор кондиционера	40
3	Диагностический интерфейс	10
4	Электрический замок зажигания	5
5	Электрическая регулировка рулевой колонки	5
6	Коммутационный модуль сошки рулевого управления	10
7	Электрическая регулировка рулевой колонки	25
8	Блок управления 1 (бортовая сеть)	5

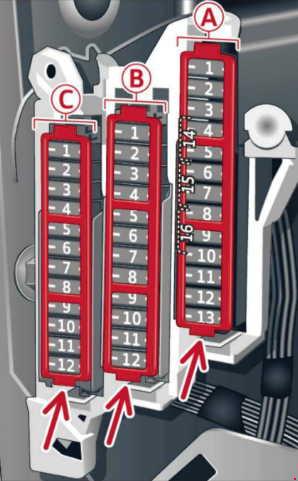

Блок предохранителей с левой стороны панели приборов

Так же находится под защитной крышкой.

Схема

Расшифровка

Блок предохранителей -A- (черный цвет)
№	Потребитель	Ампер
1	Панель переключателей, обогрев сидений, система помощи при трогании с места, блок управления, фаркоп	5
2	Автоматически экранируемое внутреннее зеркало заднего вида	5
3	Система выпуска отработанных газов (дизель)	10
4	Сенсор системы регулировки ходовой части	5
5	Блок управления ESP	5
6	1 блок управления (бортовая сеть), 2 блок управления (бортовая сеть)	5
7	«Audi adaptive cruise control»	10
8	Блок управления подушками безопасности, датчики сиделья переднего пассажира	5
9	«Gateway»	5
10	«HomeLink» (устройство для открывания гаражных ворот), блок управления вспомогательным устройством ночного видения	5
11	Обработка изображения («Audi active lane assist», «Audi adaptive cruise control»)	10
12	Динамическое управление	5
13	клемма 15 в багажном отделении	15
14	клемма 15 на коммутационной панели (сторона переднего пассажира)	30
15	клемма 15 в подкапотном пространстве	15
16	Стартер	40

Блок предохранителей -B- (коричневый цвет)
№	Потребитель	Ампер
1	«Gateway»	5
2	кондиционера;	10
3	Блок управления ESP	10
4	Передняя дверь (сторона водителя)	30
5	Электрическая регулировка положения сиденья (сиденье водителя)	7,5
6	Динамическое управление	35
7	Сдвижной люк	20
8	Задняя дверь (сторона водителя)	15
9	Поясничная опора (сиденье переднего пассажира)	5
10	Автономный отопитель	30
11	Сдвижной люк крыши, задний спойлер	20
12	Передняя дверь (сторона водителя)	15

Блок предохранителей -C- (красный цвет)
№	Потребитель	Ампер
1	Педаль сцепления	5
2	Топливный насос	25
3	Сенсор световых сигналов торможения/сенсорная система педали тормоза	5/5
4	Бак SCR (дизель)/акустика двигателя	5/15
5	Задняя дверь (сторона водителя)	30
6	Электрическая регулировка положения сиденья (сиденье переднего пассажира)	7,5
7	звуковым сигналом	15
8	Стеклоочистители	30
9	Датчик света/дождя	5
10	Поясничная опора (сиденье водителя)	5
11	Передняя дверь (сторона переднего пассажира)	15
12	Задняя дверь (сторона переднего пассажира)	15

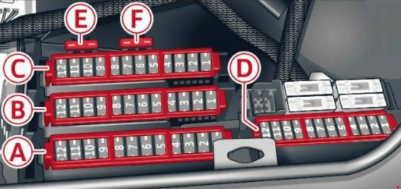

Блок предохранителей и реле в багажнике ауди а6 с7

Он находится в правой части багажника, под карманом с сеткой. Для доступа уберите блок с обшивкой.

Описание схемы предохранителей

Блок предохранителей -A- (черный цвет)
№	Потребитель	Ампер
1	Фаркоп	15
2	Фаркоп/ подогреваемый подстаканник	20/10
3	Фаркоп/ переключатель регулировки задних сидений	20/5
4	Электромеханический стояночный тормоз	30
5	Электромеханический стояночный тормоз	30
6	Передняя дверь (сторона переднего пассажира)	35
7	Наружное освещение в задней части автомобиля	30
8	Задняя шторка, устройство доводки, замок двери багажника, «чип-ключ», START ENGINE STOP, крышка заправочного люка	20
9	Электрическая регулировка положения сиденья	15
10	Система помощи при парковке	5
11	Обогрев сидений (в задней части салона)	30
12	Фаркоп	25

Блок предохранителей -B- (красного цвета)
№	Потребитель	Ампер
1	Натяжители лент ремней безопасности слева	25
2	Натяжители лент ремней безопасности справа	25
3	Розетка	20
4	Розетка	20
5	Электромеханический стояночный тормоз	5
6	Пневматическая подвеска	15
7	Задняя дверь (сторона переднего пассажира)	35
8	Наружное освещение в задней части автомобиля	30
9	Блок управления дверью багажника	30
10	Телефон	5
11	Усилитель звука	30
12	Задний спойлер	20

Блок предохранителей -C- (коричневый цвет)
№	Потребитель	Ампер
1	Приемник радио, усилитель звука /передняя центральная консоль MMI	30/20
2	Система распознавания утечек в баке	5
4	Блок управления АЕМ/ модуль аккумулятора	15/7,5
6	Вентилятор аккумулятора	35
7	Приемник радио	7,5
8	Система «Rear Seat Entertainment»	7,5
9	Автоматически экранируемое внутреннее зеркало заднего вида/модуль аккумулятора	5/15
10	Система помощи при парковке	5
11	ТВ-тюнер	5

Блок предохранителей -D- (зеленого цвета)
№	Потребитель	Ампер
1	Система «Audi pre sense»	5
2	Электромеханический стояночный тормоз	5
3	Пневматическая подвеска	5
4	Датчик хода сцепления/автоматическая коробка передач	5/7,5
5	Система помощи при парковке	5
6	Система «Rear Seat Entertainment»	5
7	Система «Start/Stop»	5
8	«Audi side assist»	5
9	«Gateway», блок управления 1 (бортовая сеть)	5
10	Спортивный дифференциал	5
11	Задний стеклоочиститель	7,5
