Блоки предохранителей и реле Renault Scenic 2
Renault Scenic 2 поколения выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. 7-местная модификация так же известна как Grand Scenic. За этот промежуток автомобиль обновили один раз, но не значительно. Мы покажем где находятся блоки реле и предохранителей в рено сценик 2 поколения. Предоставим фотографии блоков, схемы и распишем назначение их элементов.
Блоки в салоне

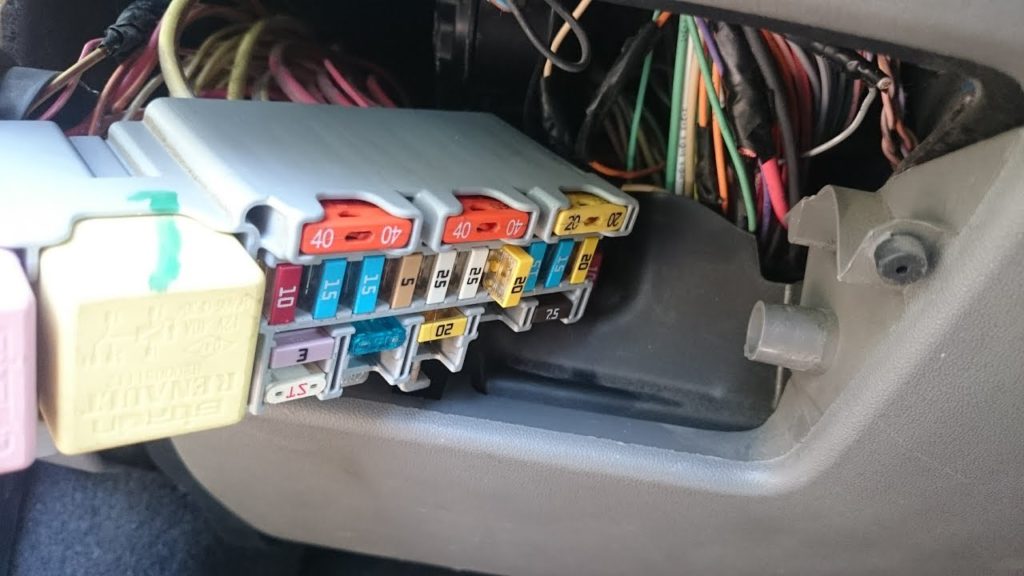

Основной блок
Он находится в панели приборов, слева.

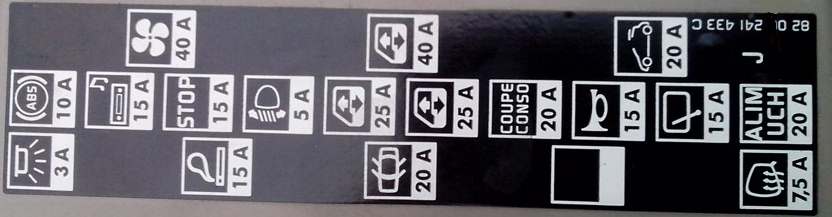

На защитной крышке будет наклеена схема расположения предохранителей.

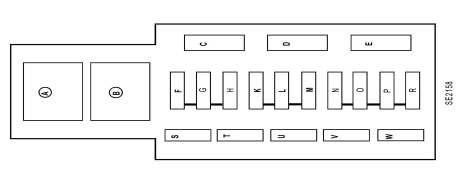

Схема
Описание
- А — 40А Реле электростеклоподъемников или реле ксеноновых ламп
- В — 40А Реле стоп-сигнала
| C | 40А Электровентилятор салона |
| D | 40А Импульсные стеклоподъемники задних дверей или реле электро стеклоподъемников (автомобили с левосторонним рулевым управлением) |
| E | 20А Люк крыши с электроприводом |
| F | 10А ЭБУ АБС и системы стабилизации траектории — датчик углового и поперечного ускорения |
| G | 15А Аудиосистема, реле насосов омывателей фар, прикуриватель первого ряда сидений, нагревательные элементы сидений, насос стеклоомывателя, реле подогревателя дизельного топлива, панель управления климатической установкой, ЭБУ климатической установки, зеркало заднего вида с электрохромным покрытием, охранная сигнализация, центральный коммуникационный блок |
| H | 15А Стоп-сигнал |
| K | 5А Реле цепи питания ЭБУ ксеноновых ламп, узел питания исполнительного механизма ксеноновых ламп, лампа подсветки вещевого ящика |
| L | 25А Электро стеклоподъемник двери водителя |
| M | 25А Стеклоподъемник двери пассажира, реле электро стеклоподъемников (автомобили с правосторонним рулевым управлением) |
| N | 20А Предохранитель отключения потребителей электроэнергии: аудиосистема, наружных зеркал заднего вида с электроприводом, охранная сигнализация, щиток приборов, центральная консоль |
| O | 15А Звуковой сигнал, диагностический разъем, реле насосов омывателей фар |
| P | 15А Электродвигатель очистителя заднего стекла |
| R | 20А ЦЭКБС, ЭБУ климатической установки, реле стоп-сигналов (B) |
| T | 15А Предохранитель прикуривателя рено сценик 2 |
| S | 3А Электровентилятор и датчик температуры в салоне, зеркало заднего вида с электрохромным покрытием, датчики дождя и освещенности |
| U | 20А Центральный замок или система блокировки внутренних ручек дверей |
| V | Не используется |
| W | 7,5А Элементы обогрева наружных зеркал заднего вида |
За прикуриватель отвечает предохранитель обозначенный буквой Т, смотрите схему.

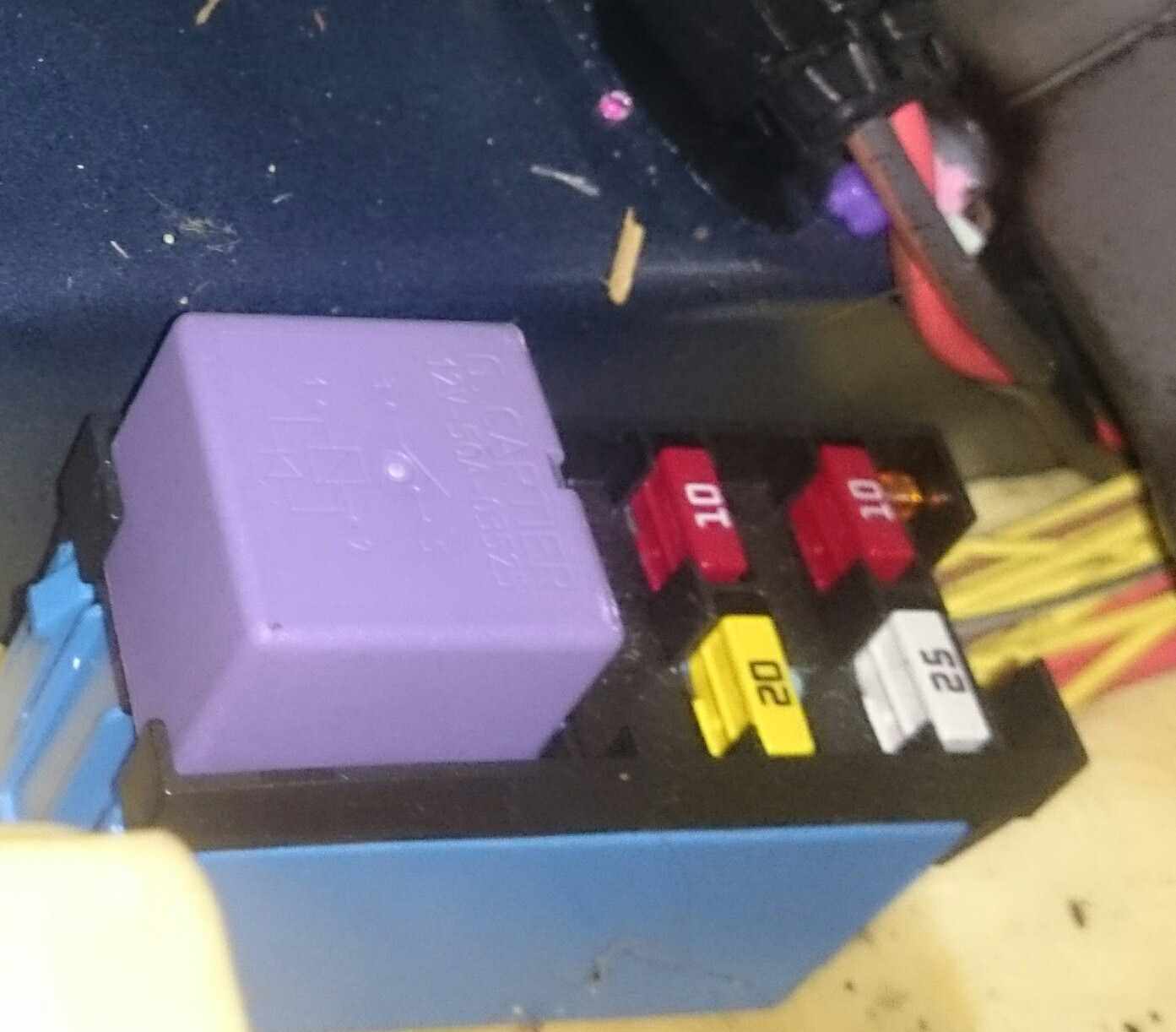

Блок под пассажирским сидением

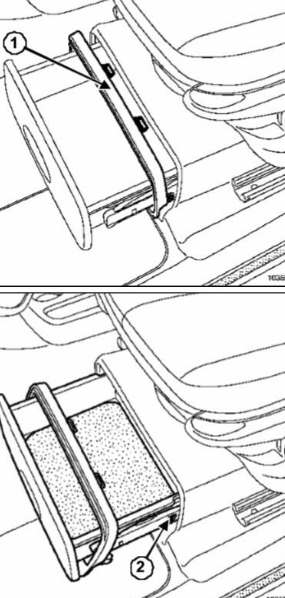

Находится в салоне под передним левым сидением.
Фотография

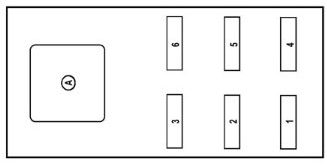

Схема
Обозначение
| 1 | 25А Предохранитель автоматического стояночного тормоз |
| 2 | 20А Предохранитель цепи обогрева водительского и пассажирского сидений |
| 3 | 10А Не используется |
| 4 | 10А Предохранитель розетки питания вспомогательного оборудования на консоли, электропривода блокировки консоли и лампы подсветки центрального вещевого ящика |
| 5 | 10А Предохранитель розетки питания вспомогательного оборудования второго ряда сидений |
| 6 | 10АПредохранитель розетки питания вспомогательного оборудования первого ряда сидений |
| А | 50А Реле потребителей электроэнергии, второе реле питания указанных выше предохранителей 2, 4, 5 и 6 |
Отдельные реле
Одна пара находится справа от ЦЭКБС (2 реле дополнительного обогрева) и реле на тяге поперечины с левой стороны приборной панели (реле потребителей на панели предохранителей)
Блоки под капотом

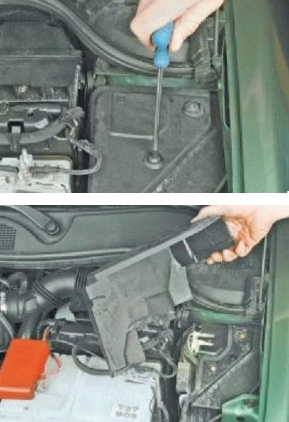

Общее расположение блоков и доступ к ним можете посмотреть в данном видео.
Предохранители в коммутационном блоке
Блок 1

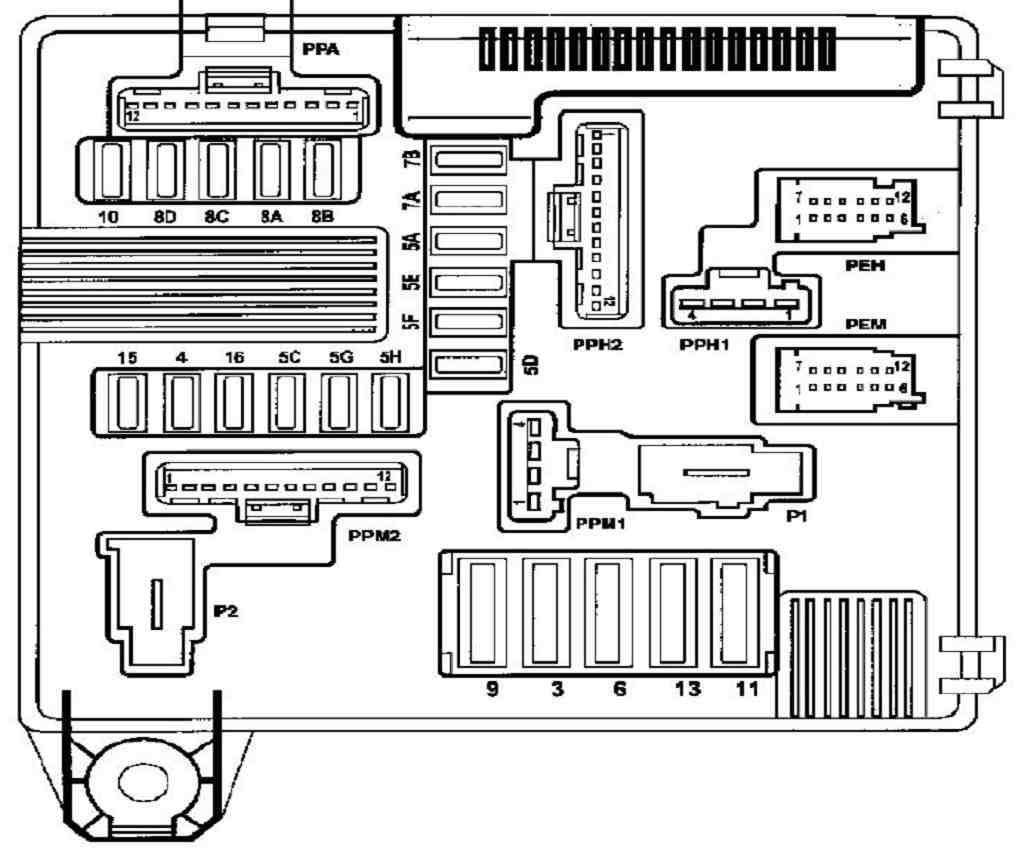

Схема блока 1
Расшифровка
| 3 | 25А Тяговое реле стартера |
| 4 | 10А Муфта включения компрессора кондиционера |
| 5A | 15А Электрический замок рулевой колонки |
| 5C | 10А Лампы света заднего хода |
| 5D | 5А ЭБУ системы впрыска и электрозамок рулевой колонки («+» после замка зажигания) |
| 5E | 5А ЭБУ подушек безопасности и электроусилитель рулевого управления («+» после замка зажигания) |
| 5F | 7,5А «+» после замка зажигания (в салоне): индикатор положения рычага селектора, регулятор и ограничитель скорости, блок предохранителей и реле в салоне, реле дополнительного отопителя салона, диагностический разъем, зеркало заднего вида, датчик дождя и интенсивности солнечного облучения (в зависимости от модификации, ЭБУ, аудиосистема |
| 5H | 5А Автоматическая коробка передач |
| 5G | 10А Не используется (или «+» после замка зажигания на систему питания сжиженным газом, если она есть) |
| 6 | 30А Элемент обогрева заднего стекла |
| 7А | 7,5А Правые габаритные огни, выключатель системы контроля парковки, выключатель системы стабилизации траектории, индикатор положения рычага селектора, ручка управления стояночным тормозом |
| B7 | 7,5А Левые габаритные огни, прикуриватель, выключатели центрального замка и аварийной сигнализации, переключатель корректора фар, панель управления климатической установки, переключатель стеклоподъемника пассажирской двери, переключатель электро стеклоподъемников задних дверей, ЭБУ навигационной системы, нагревательные элементы сидений водителя и пассажира |
| 8А | 10А Правая фара (дальний свет) |
| B8 | 10А Левая фара (дальний свет) |
| 8C | 10А Ближний свет (правая фара), корректор фар, исполнительный механизм корректора правой фары, ЭБУ ксеноновых ламп |
| 8D | 10А Левая фара (ближний свет), исполнительный механизм корректора левой фары |
| 9 | 25А Электродвигатель очистителя ветрового стекла |
| 10 | 20А Противотуманные фары |
| 11 | 40А Электровентилятор системы охлаждения двигателя (малая скорость) |
| 13 | 25А ЭБУ АБС и системы стабилизации траектории |
| 15 | 20А + аккумуляторной батареи на АКП (или система питания сжиженным газом, если она есть) |
| 16 | 10А Не используется |

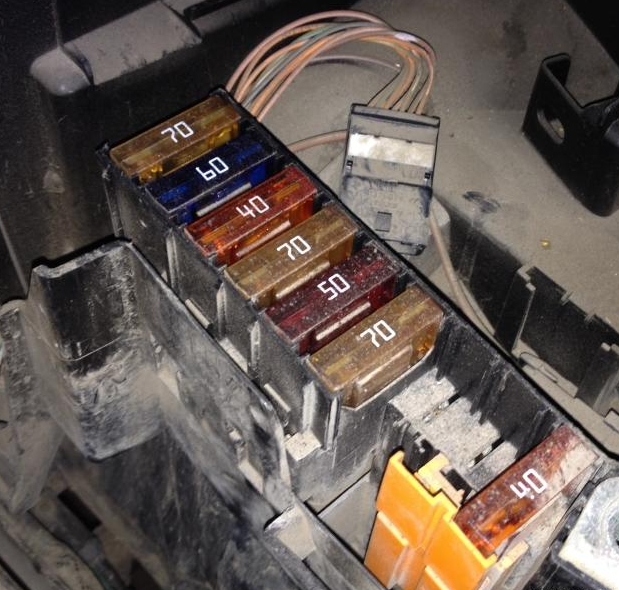

Блок 2

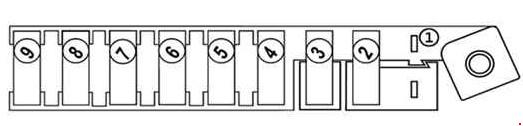

Схема блок 2
Назначение
| 1 | 70А Реле дополнительного подогрева 2 |
| 2 | 60А Монтажный блок предохранителей и реле в салоне |
| 3 | 40А Реле дополнительного подогрева 1 |
| 4 | 70А Электроусилитель рулевого управления |
| 5 | 50А Блок управления ABS |
| 6 | 70А Монтажный блок предохранителей и реле в салоне |
| 7 | 20А Реле подогрева топливного фильтра дизельного двигателя |
| 8 | 70А Блок управления предпускового подогрева |
| 9 | Не используется |
Предохранители на аккумуляторе
Плавкие вставки находятся на плюсовой клемме аккумуляторной батареи.
- 30А — Электронный блок управления в салоне
- 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
- 30А — Коммутационный блок моторного отсека
У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
А если есть что добавить — пишите в комментарии.
