Bmw x1 e84 — блок предохранители и реле
BMW X1 — компактный кроссовер в кузове е84 поступил в продажу в 2009 году. Выпускалась данное поколение в 2010, 2011, 2012, 2013, 2014 и 2015 году. Мы рассмотрим все реле и предохранители бмв х1 е84 и предложим для ознакомления полную инструкцию по эксплуатации данного автомобиля. Выделим предохранитель отвечающий за прикуриватель.
Главный блок с предохранителями в салоне bmw E84
Он находится в бардачке (перчаточный ящик).

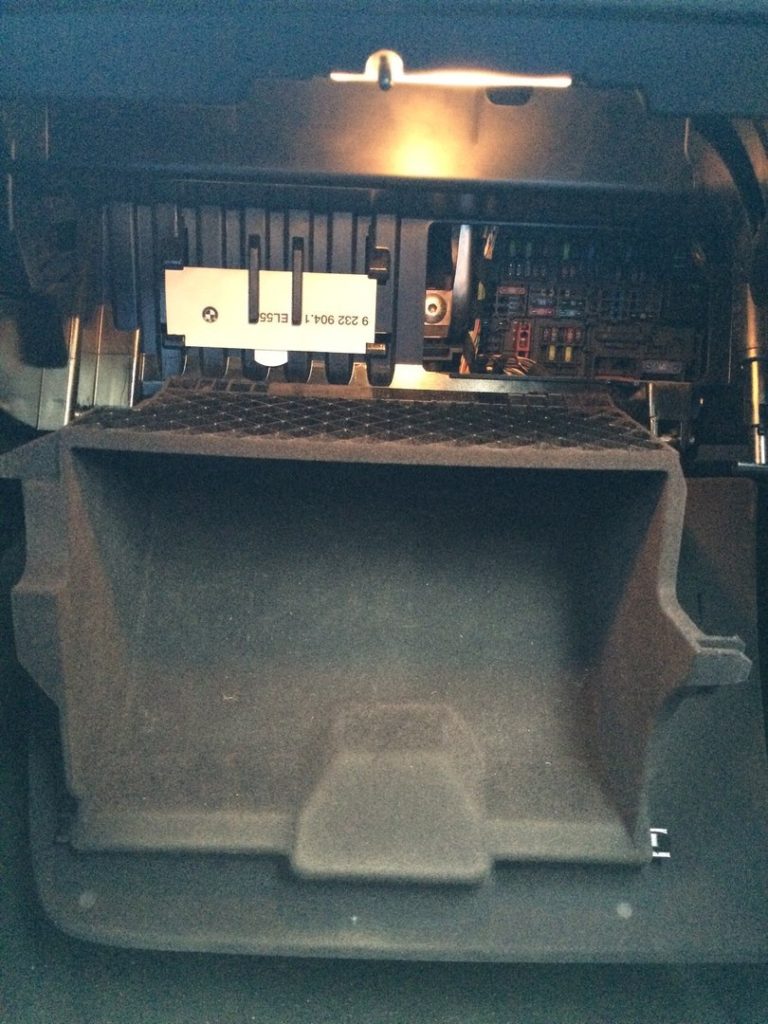

Для доступа освободите демпфер (держатель) из нижнего крепления по стрелке 1, нажав вперед. Далее надо отпереть сам ящик по стрелке 2 и опустить его вниз. Вы должны увидеть примерно это:
Слева должна находится актуальная инструкция для вашей модели о расположении предохранителей. Если Вы ее не обнаружили, у нас представлен один из возможных вариантов исполнения.

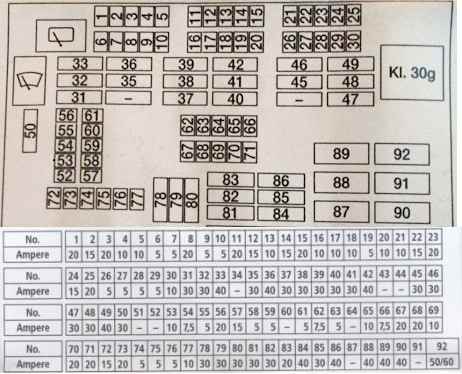

Схема
Описание предохранителей
| 1 | 20A Блок управления задним прерывистым стеклоочистителем/омывателем |
| 2 | не используется |
| 3 | 20A Электрохромное внутреннее зеркало заднего вида |
| 4 | 10A N20, N46, N52, N55: Блок управления DME (16i, 18i, 20i, 28i, 35i) |
| 5 | 10A Центр переключателей на рулевой колонке |
| 6 | 5A Датчик AUC, преобразователь постоянного тока в постоянный |
| 7 | 5A Система помощи при парковке (PDC), Центр управления функциями крыши |
| 8 | 20A Передний прикуриватель, розетка для зарядки 1 и 2 в задней части центральной консоли, розетка в багажнике |
| 9 | 5A Коммутационный блок водителя, телефонный приемопередатчик, разъем для пакетов модернизации телефона |
| 10 | 5A Модуль обогрева сиденья водителя, Модуль обогрева сиденья пассажира |
| 11 | 20A N20, N55: Блок управления DME |
| N46 ТУ 2: Топливные форсунки | |
| N52: Датчик состояния масла, приводы DISA 1 и 2, вентиляционный клапан топливного бака, датчик коленчатого вала, датчик массового расхода воздуха | |
| 12 | не используется |
| 13 | 10A TCU, ULF, ULF-SBX, ULF-SBX-H, Combox, ящик для извлечения, USB-концентратор |
| 14 | 15A Информационный компьютер автомобиля (CIC), Радио (без CIC) |
| 15 | 20A Аудио Усилитель |
| 16 | 10A N20, N55: Блок управления DME |
| N52: Привод жалюзи радиатора, вентилятор электронного блока | |
| N46 TU 2: Датчик коленчатого вала, вентиляционный клапан топливного бака, термопленочный расходомер воздуха, вентилятор электронного блока. | |
| 17 | 10A N20, N46, N52, N55: Модуль диагностики течи топливного бака, выпускная заслонка |
| 18 | 10A Видеомодуль, цифровой тюнер |
| 19 | 5A CD-чейнджер |
| 20 | 10A Переключатель поясничной опоры водителя/пассажира, переключатель регулировки ширины спинки сиденья водителя/пассажира, блок клапанов регулировки ширины спинки сиденья водителя/пассажира, блок клапанов передней левой/правой поясничной опоры |
| 21 | не используется |
| 22 | 15A Управление коробкой передач, Управление коробкой передач DKG |
| 23 | не используется |
| 24 | не используется |
| 25 | 20A Панорамная стеклянная крыша |
| 26 | 5A Блок управления раздаточной коробкой, система динамического контроля устойчивости (DSC) |
| 27 | 5A Контроль давления в шинах (RDC) |
| 28 | 5A Реле отключения электровентилятора, преобразователь постоянного тока в постоянный |
| 29 | 5A Корея: запорный клапан вентиляции бака |
| 30 | не используется |
| 31 | 30A Модуль прицепа |
| 32 | 30A Модуль прицепа |
| 33 | 40A кроме N20: Электрический насос охлаждающей жидкости |
| N47: Подогреватель топлива | |
| 34 | не используется |
| 35 | не используется |
| 36 | 40A Система доступа в автомобиль |
| 37 | 10A N20: Блок управления DME |
| 37 | 30A N46 TU 2: Датчик кислорода перед катализатором, Датчик кислорода 2 перед катализатором, Датчик кислорода 2 после катализатора, Датчик кислорода 2 после катализатора |
| 37 | 30A N52: Электрический насос охлаждающей жидкости, термостат с картой характеристик, датчик впускного распределительного вала, датчик выпускного распределительного вала, электромагнитный клапан впускного фургона, электромагнитный клапан выпускного фургона, клапан регулирования давления масла |
| 38 | 15A N20: Блок управления DME |
| 38 | 30A N46 TU 2: Катушки зажигания |
| 38 | 30A N52: Датчик кислорода перед каталитическим нейтрализатором, Датчик кислорода 2 перед катализатором, Датчик кислорода 2 после катализатора, Датчик кислорода 2 после катализатора, Обогрев сапуна коленчатого вала 1 |
| 39 | 30A N46 TU 2: Блок управления DME, термостат с картой характеристик, датчик впускного распредвала, датчик выпускного распредвала, электромагнитный клапан впускного Vanos, выпускной электромагнитный клапан Vanos, датчик уровня масла, обогрев сапуна картера |
| N52: Топливные форсунки, катушки зажигания, конденсатор подавления помех для катушек зажигания | |
| 40 | 30A Блок управления раздаточной коробкой |
| 41 | 30A Электродвигатель стеклоподъемника водителя, модуль пространства для ног |
| 42 | 40A Аудиоусилитель (система HiFi Professional, аудиосистема BMW индивидуального класса High-End, аудиосистема объемного звучания Harman Kardon) |
| 43 | не используется |
| 44 | не используется |
| 45 | 30A Переключатель регулировки сиденья пассажира |
| 46 | 30A Модуль сиденья водителя |
| 47 | 30A Правая цепь блокировки обогревателя заднего стекла |
| 48 | 30A Насос омывателя фар |
| 49 | 30A Модуль пассажирского сиденья |
| 49 | 40A Активное рулевое управление |
| 50 | 30A Mотор стеклоочистителя |
| 51 | не используется |
| 52 | не используется |
| 53 | не используется |
| 54 | 7,5A Сирена и датчик наклона |
| 55 | 5A Система доступа в автомобиль |
| 56 | — |
| 57 | 15A Звуковой сигнал |
| 58 | 5A Камера кругового обзора |
| 59 | 5A Combox, Telematics Control Unit (TCU) (США), Eject Box (США) |
| 60 | не используется |
| 61 | 5A Блок управления комфортным доступом, электронный модуль наружной ручки двери со стороны водителя, электронный модуль наружной ручки двери со стороны пассажира |
| 62 | 7,5A Центр управления функциями крыши |
| 63 | 5A Подсветка индикатора передачи, разнесение антенн (фильтр шумоподавления) |
| 64 | не используется |
| 65 | 10A Управление продольной динамикой, подсветка индикатора передачи (автоматическая коробка передач), переключатель передач (трансмиссия с двойным сцеплением) |
| 66 | 7,5A Коммутатор со стороны водителя, наружное зеркало со стороны пассажира |
| 67 | 20A Электрический топливный насос |
| 68 | 20A Модуль обогрева водительского сиденья |
| 69 | не используется |
| 70 | 20A Управление топливным насосом (ЭКПС) |
| 71 | 20A Розетка для прицепа |
| 72 | 15A Замок двери водителя |
| 73 | 15A Замок пассажирской двери |
| 74 | 5A Блок управления комбинацией приборов |
| 75 | 5A Коммутатор на рулевой колонке |
| 76 | 10A Центральный информационный дисплей |
| 77 | 10A Освещение багажного отделения, освещение перчаточного ящика, система отопления/кондиционирования воздуха |
| 78 | 30A Электродвигатель заднего стеклоподъемника со стороны водителя |
| 79 | не используется |
| 80 | 30A Электродвигатель стеклоподъемника со стороны заднего пассажира |
| 81 | 30A Мотор стеклоподъемника водителя |
| 82 | 30A Динамический контроль устойчивости (DSC — без автоматического запуска-остановки двигателя), преобразователь постоянного тока в постоянный (с автоматическим запуском-остановкой двигателя) |
| 83 | не используется |
| 84 | 40A Модуль пространства для ног |
| 85 | 30A Преобразователь постоянного тока в постоянный |
| 86 | 40A Модуль пространства для ног |
| 87 | не используется |
| 88 | 40A Выходной каскад вентилятора |
| 89 | 40A Реле насоса вторичного воздуха |
| 90 | 40A Динамический контроль устойчивости (DSC) |
| 91 | 15A Замок пассажирской двери |
| 92 | 50A Вентилятор 400 Вт: Реле отключения электровентилятора |
| 92 | 60A Вентилятор 600 Вт: Реле отключения электровентилятора |
Тут расположены следующие реле:
- Реле контакта 30G;
- Реле очистителя заднего стекал;
- Реле переднего стеклоочистителя.

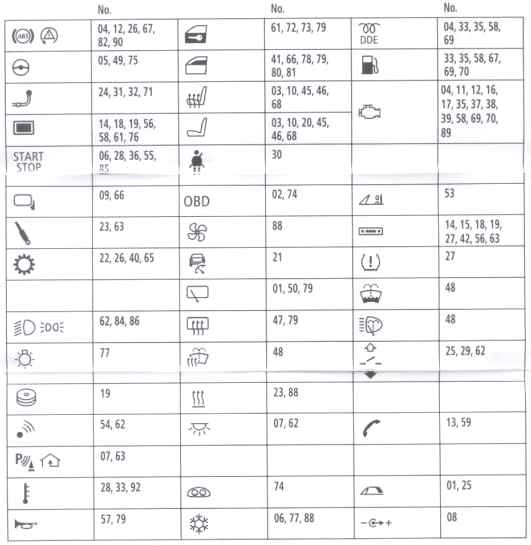

Таблица с обозначением предохранителей
Разобраться тут не сложно. например за сигнал отвечают предохранители номер 57, 79. За телефон 13 и 59, за питание прицепного устройства 24, 31, 32, 71. Подогрев сидений 3, 10, 45, 46, 68, за рулевое колесо и его регулировку 5, 49, 75.

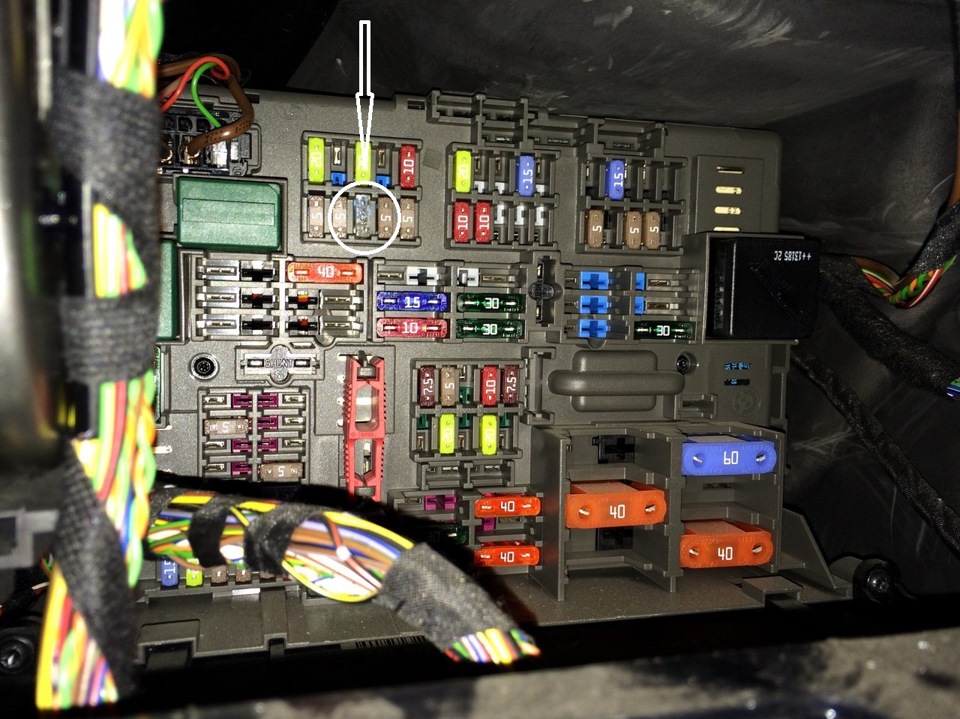

Отдельно выделим предохранитель прикуривателя: его номер — 08. На первом фото (поднимитесь немного вверх, он обведен в круг и отмечен стрелкой)
Дополнительные блоки с предохранителями и реле в бмв х1

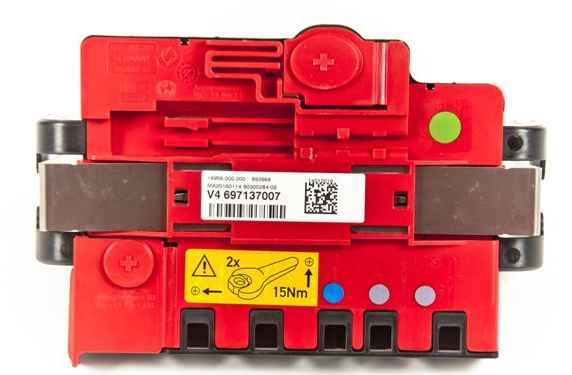

Блок предохранителей на аккумуляторной батарее

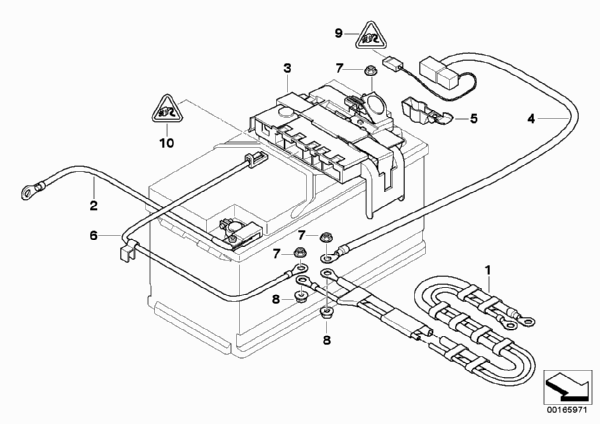

Он находится в багажнике, на крышке аккумулятора.
На схеме отображен под цифрой 3.

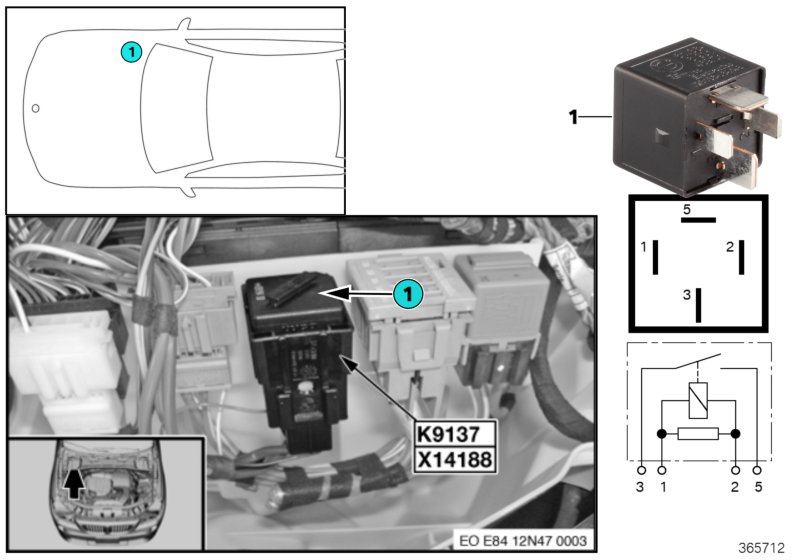

Блок с реле в монтажном отделении
Располагается в моторном отсеке. Защищен пластиковой крышкой.
Тут находятся:
- Реле CD-чейнджера;
- Реле нагнетателя доп. воздуха;
- Реле привода клапанов с изм. ходом:
- прочие реле зависящие от комплектации и года выпуска автомобиля.
Дополнительная информация
Если у вас возникли какие либо затруднения с доступом к главному блоку с предохранителями, посмотри данное видео (на примере БМВ х1 118i).
Руководство по эксплуатации
Больше информации вы можете получить изучив полную инструкции по эксплуатации bmw x1 e48 на русском языке: «скачать«
