Dong Feng — предохранители и реле

DongFeng Motor Co — китайская автомобилестроительная компания, которая производит как легковые, так и грузовые автомобили. В данной публикации вы найдёте описание предохранителей и реле Донг Фенг самосвал 3251 и других грузовых автомобилей выпускаемых на общей базе (тягачи, бортовые грузовики и т.д.) со схемами блоков и местами их расположения. Отдельно выделим предохранитель прикуривателя.

Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня оснащения и региона поставки Вашего автомобиля. Сверяйте информацию со своими схемами на крышке блока.

Блоки в салоне

Блок предохранителей и реле

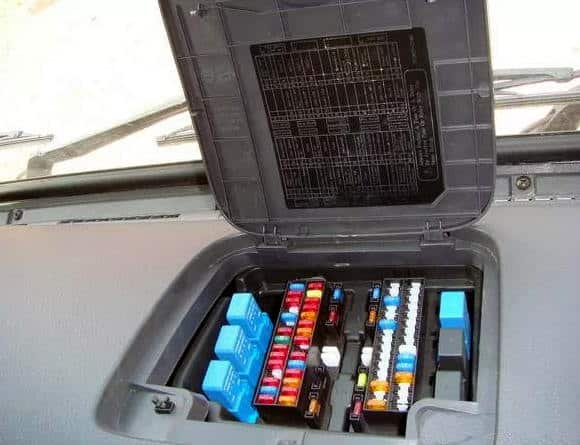

Основной блок с предохранителями и реле находится в верхней части панели приборов, со стороны пассажира.

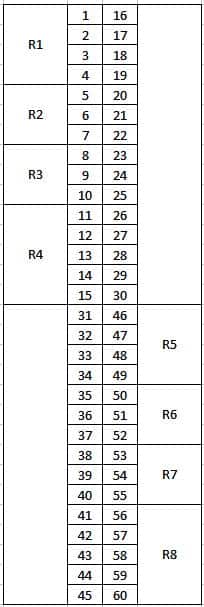

Схема

Описание

1	15А Лампа сигнала торможения и контрольная лампа
2	10А Передняя противотуманная фара
3	10A Габаритный фонарь
4
5	15А Реле блокировки подачи топлива
6	30A Предварительный подогрев топлива
7	10A Контрольная лампа включения тормоза
8	30A
9	10А Задняя противотуманная фара
10	10A Звуковой сигнал
11	10A Осушитель и нагреватель воздуха
12
13	10A Лампа плафона кабины и лампа для чтения над спальным местом
14	15A Фара-прожектор дальнего света
15	10A Фара ближнего света
16	10A Многофункциональный сигнал (зуммер)
17	20A Прикуриватель
18	10A КОМ Подъем платформы/ дифференциал
19	10A Блок питания
20	5A Предупредительная сигнализация
21	10A Внешний запуск
22	5A Часы
23	10A Одометр
24
25	10A Лампа освещения подножки/ боковая лампа для чтения
26	15A Датчик нейтрали
27	10A  Предпусковой подогрев топлива на впуске
28	5A Моторный тормоз
29	10A Выключатель сигнала торможения/ Реле блокировки подачи топлива
30	5A Панель приборов
31	15A
32	15A  Обогреватель зеркала заднего вида
33	10A Задняя фара
34	10A Переключатель диапазонов коробки передач
35	10A Антиблокировочная система тормозов / противо пробуксовочная система тормозов ABS/ASR1
36	10A Антиблокировочная система тормозов / противо пробуксовочная система тормозов ABS/ASR2
37	25A ABS1 Антиблокировочная система тормозов прицепа
38
39
40
41
42	5A ABS2 Антиблокировочная система тормозов прицепа
43	5A Антиблокировочная система тормозов / противо пробуксовочная система тормозов ABS/ASR3
44	5A Электронный блок управления пневмо подвеской ECAS1
45	5A Фонарь заднего хода
46	15A Центральный замок дверей
47	5A Электродвигатель люка крыши
48	5A Электронный блок управления пневмо подвеской ECAS2
49	10A Электронный блок управления двигателем  EECU1
50	25A Электронный блок управления двигателем  EECU2
51	10A Электронный блок управления транспортным средством VECU
52
53
54	25A Воздушный кондиционер
55	15A Выключатель аварийной сигнализации и указателей поворота
56	15A
57	5A Электрический вывод диагностики
58	10A Электрический вывод диагностики
59	15A Зеркало заднего вида с электроприводом
60	20A Электропривод стеклоподъемников
R1	Реле тормоза
R2	Реле фары дальнего света
R3	Реле фары ближнего света
R4	Реле звукового сигнала
R5	Реле выключателя проверки включения понижающей передачи
R6	Последовательно используемое реле 1
R7	Последовательно используемое реле 2
R8	DB2 реле

За прикуриватель отвечает предохранитель номер 17 на 20А.

Блок реле

Он расположен под панелью приборов, так же со стороны пассажира.

Схема

Обозначение

1. Реле указателя левого поворота
2. Реле указателя правого поворота
3. Реле положения ACC
4. Реле 1 блокировки подачи топлива
5. Реле передней противотуманной фары
6. Реле 2 блокировки подачи топлива
7. Реле стояночного фонаря
8. Реле задней противотуманной фары
9. Реле электронного блока управления транспортным средством VECU
10. Реле переключателя SPL выбора передач
11. Реле нейтрали
12. Реле тормоза — замедлителя
13. Реле зеркала заднего вида
14. Реле стеклоочистителя
15. Реле нагревателя
16. Реле компрессора кондиционера

Некоторые дополнительные элементы защиты могут устанавливаться вне данных блоков.

На этом всё. Если Вам есть что добавить — пишите в комментарии.
