Фольксваген Туарег 2 НФ предохранители и реле, схема, где находятся

Volkswagen Touareg 2 го поколения NF и FL выпускался в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. После этого на сборочные линии концерна Volkswagen поступило третье поколение Туарег. В данном материале вы найдёте описание предохранителей и реле Фольксваген Туарег 2 со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.

Исполнение блоков может отличатся от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля.

Расположение блоков

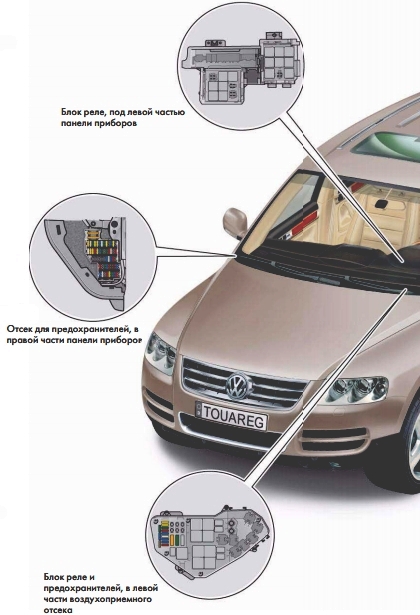

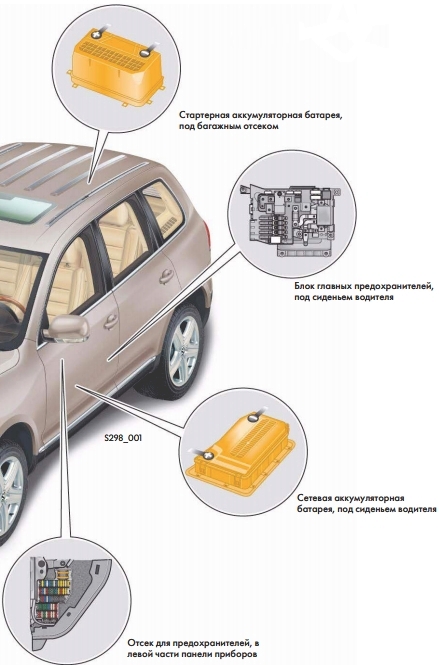

Общая схема расположения блоков предохранителей и реле

Блоки в салоне

Блок с левой стороны

Блок предохранителей установлен в левой части приборной панели, с торца, за защитной крышкой.

Пример исполнения

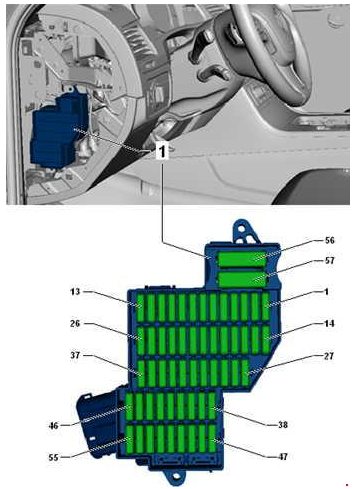

Схема

Назначение

1	25А Блок управления регулировки и вентиляции сиденья водителя
2	30А Блок управления отопителя
3	15/20А Сигнал
4	30А Электродвигатель стеклоочистителя
5	30А Блок управления сдвижного люка
6	15/30 Блок управления разблокировки спинки сиденья
7	15А Блок управления электро регулируемой рулевой колонки
8	5/10А Блок управления системы контроля давления в шинах, Блок управления рулевой колонки
9	5А Переключатель освещения, Датчик дождя, Передний потолочный модуль, Блок управления системы контроля давления в шинах
10	30А Блок управления шторки люка
11	10/15А Нагревательный элемент рулевого колеса, Блок управления рулевой колонки
12	Не используется
13	Не используется
14	30А Блок управления бортовой сети
15	25/30А Блок управления бортовой сети
16	30А Блок управления двери водителя
17	5/10А Датчик системы охраны салона, Сирена сигнализации, Концевой выключатель капота
18	30А Блок управления бортовой сети
19	10А Блок управления двигателя
20	30А Блок управления бортовой сети, Нагревательный элемент подушки сиденья водителя и пассажира
21	10А Реле аккумулятора остаточного тепла
22	30А Блок управления бортовой сети
23	7,5А Диагностический разъём, Выключатель зажигания и стартера, Диагностический интерфейс шин данных, Блок управления эл. блокировки рулевой колонки
24	30А Реле обогрева левой части ветрового стекла
25	30А Реле обогрева правой части ветрового стекла
26	15А Вентилятор 1 АКБ
27	5А Блок управления сигнализатора низкого уровня ОЖ, Реле уровня ОЖ, Блок управления системы регулирования АКБ
28	5А Блок управления электропривода
29	5А Регулятор давления сцепления автоматизированной КП
30	5А Блок управления усилителя рулевого управления, Электрический насос усилителя рулевого управления
31	Не используется
32	15А Блок управления компрессора климатической установки
33	30А Блок управления левой задней двери
34	5А Блок управления открывания крышки/ двери багажного отсека
35	7,5А Блок управления открывания крышки/ двери багажного отсека
36	5А Клавиша электромеханического стояночного тормоза
37	15А Вентилятор 2 АКБ
38	5А Блок управления электропривода, Реле вентилятора
39	30А Регулятор давления сцепления автоматизированной КП
40	30А Реле разблокировки вентилятора
41	10А Блок управления системы регулирования АКБ
42	5А Электрохромное внутреннее зеркало
43	7,5А Левая фара, Правая фара, Регулятор корректора фар
44	5А Блок управления подогрева задних сидений
45	5А Блок управления обработки изображения, Датчик продольной раскачки, Передняя камера вспомогательных систем водителя
46	5А Блок управления ассистента смены полосы движения
47	5А Блок управления парковочного ассистента, Блок управления открывания ворот гаража, Диагностический интерфейс шин данных, Диагностический разъём
48	10А Датчик высокого давления, Расходомер воздуха, Блок управления двигателя, Реле стартера, Блок управления двигателя,
49	7,5А Блок управления адаптивного круиз-контроля
50	5/30А Пиропатрон преднатяжителя ремня со стороны водителя
51	5А Блок управления сигнализатора низкого уровня ОЖ, Реле уровня ОЖ
52	15А Электродвигатель очистителя заднего стекла
53	5А Блок управления системы адаптивного освещения и корректора фар, Блок управления рулевой колонки, Блок управления бортовой сети
54	15А Левая фара
55	5А Блок управления сигнализатора низкого уровня ОЖ, Реле уровня ОЖ
56	40А Реле компрессора системы регулирования дорожного просвета
57	40А Приточный вентилятор

Блок с правой стороны

Ещё один блок с предохранителями находится в торце правой части приборной панели, за защитной крышкой.

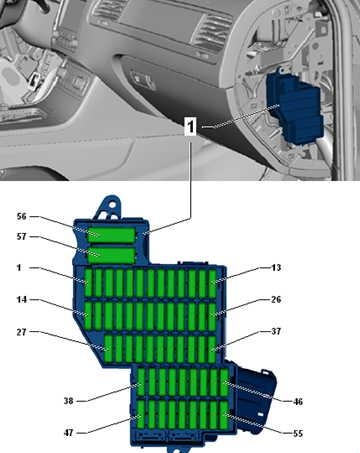

Схема

Обозначение

1	Не используется
2	15А Блок управления системы регулирования дорожного просвета
3	10А Блок управления блокировки межколёсного дифференциала
4	30А Блок управления блокировки межколёсного дифференциала
5	15/25А Блок управления распознавания прицепа
6	15А Блок управления распознавания прицепа
7	15/25А Блок управления распознавания прицепа
8	15/25А Блок управления распознавания прицепа
9	30А Блок управления задней правой двери
10	Не используется
11	30А Блок управления двери переднего пассажира
12	Не используется
13	15А Блок управления распознавания прицепа
14	10А Блок управления подушек безопасности, БУ системы определения занятости сиденья
15	10А Блок управления раздаточной коробки
16	5А Блок управления электромеханического стояночного тормоза, Панель управления для регулирования дорожного просвета, нагревательный резистор жиклёров стеклоомывателя, Клавиша отключения ASR и ESP, Блок управления ABS, Клавиша ассистента движения на спуске, Клавиша электромеханического стояночного тормоза, Клавиша AUTO HOLD, Стабилизатор напряжения
17	15А Правая фара
18	30А Пиропатрон преднатяжителя ремня 2 со стороны переднего пассажира
19	5А Переключатель Tiptronic, Многофункциональный переключатель, Блок управления автоматической коробки передач
20	25А Блок управления регулировки положения сиденья переднего пассажира, Блок управления сиденья водителя и пассажира
21	25А Блок управления подогрева задних сидений, Задняя панель управления и индикации климатической установки
22	Не используется
23	25А Блок управления двери багажного отсека
24	10А Блок управления Climatronic, Задняя панель управления и индикации климатической установки
25	5А Блок управления камеры наружного наблюдения, Блок управления камеры заднего вида
26	30А Реле обогрева заднего стекла
27	5А Устройство приема радиосигнала дополнительного жидкостного отопителя
28	5/20А Реле гидравлического насоса КП, Блок управления раздаточной коробки, Блок управления автоматической коробки передач (До ноября 2012 года)
29	30А Блок управления ABS
30	5А Переключатель Tiptronic
31	20/30А Центральный блок управления систем комфорта
32	30А Задний приточный вентилятор
33	30А Центральный блок управления систем комфорта
34	Не используется
35	5А Блок управления системы отслеживания местонахождения автомобилей
36	30А Центральный блок управления систем комфорта
37	20А Блок управления АКП, Реле гидравлического насоса КП
38	15А Прикуриватель, Розетка 12 В 2, Блок управления подогрева задних сидений (До августа 2014 года)
39	15А Дополнительные розетки на 12 В
40	20/30А Инвертор с розеткой, 12 В — 230 В
41	10А Разъём 2 для подключения внешних аудиоустройств
42	5А Блок управления распознавания прицепа
43	10А Блок управления блокировки межколёсного дифференциала
44	5А Датчик загрязнения воздуха
45	30А Стабилизатор напряжения
46	30А Стабилизатор напряжения
47	10А Блок управления электронной информационной системы
48	30А Блок управления цифровой аудиосистемы
49	Не используется
50	5А ТВ-тюнер, Блок управления электроники управления мобильного телефона
51	20А Головное устройство
52	5А Блок управления комбинации приборов -J285-
53	5А DVD-чейнджер
54	5А Интерфейс для внешних мультимедийных устройств -R215-
55	Не используется
56	40А Блок управления ABS
57	40А Блок управления электромеханического стояночного тормоза, Блок управления раздаточной коробки

Во 2-м поколении фольксваген туарег за передний прикуриватель отвечает предохранитель номер 38 на 15А, а за дополнительные номер 39.

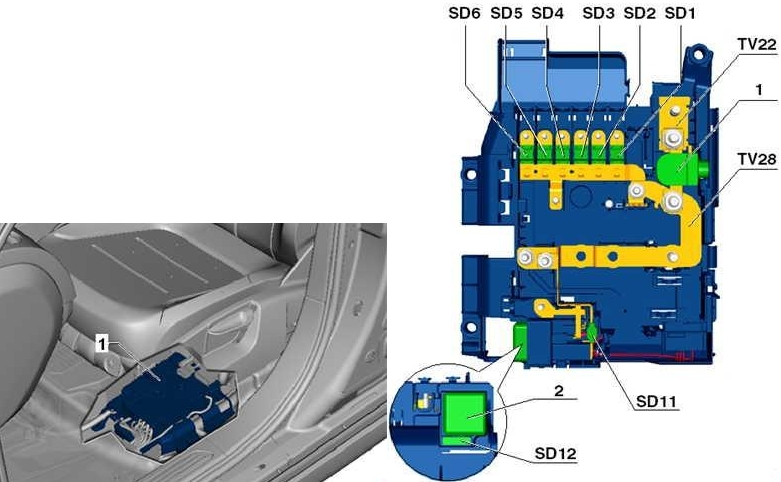

Блок под сиденьем водителя

Описание

1	100А Блок предохранителей
2	50А Блок управления системы регулирования дорожного просвета
3	100А Блок предохранителей
4	80А Блок предохранителей
5	40А Блок предохранителей
6	50А Реле розеток, Блок предохранителей
7	60А Блок предохранителей, Задний приточный вентилятор
8	60А Соединитель проводов, Реле электропитания клеммы 30
9	125А Блок предохранителей
10	60/150А Нагревательный элемент дополнительного воздушного отопителя, Реле гидравлического насоса КП
11	40А Реле электропитания клеммы 15
12	5А Диагностика

Блоки с реле

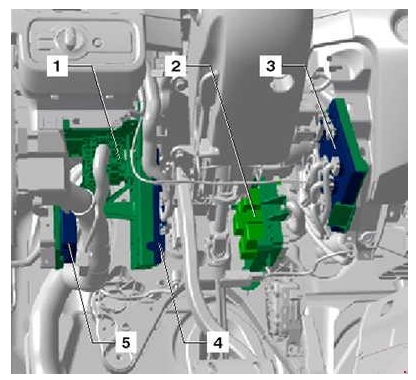

В районе рулевой рейки, в нижней части панели приборов, расположены следующие блоки.

Назначение блоков

Блок предохранителей и реле 1
Блок предохранителей и реле 2
Блок управления бортовой сети
Центральный блок управления систем комфорта
Блок управления парковочного ассистента

Блок предохранителей и реле 1

Схема

Расшифровка

E1	Реле обогрева левой части ветрового стекла (643)
E2	Реле обогрева правой части ветрового стекла (643), Блок управления сигнализатора низкого уровня ОЖ (422)
E3	Реле розеток (100)
E4	Реле гидравлического насоса КП (644)
E5	Реле аккумулятора остаточного тепла (404), Реле уровня охлаждающей жидкости (646)
E6	Реле разблокировки вентилятора (449)

Блок предохранителей и реле 2

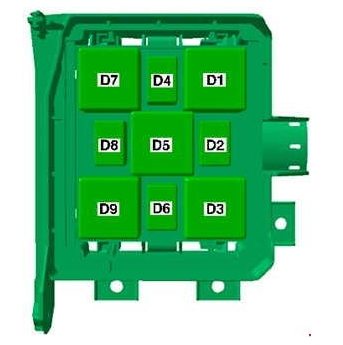

Схема

Обозначение реле

1	Реле компрессора системы регулирования дорожного просвета (373)
2	Реле уровня охлаждающей жидкости (404), Реле аккумулятора остаточного тепла (646)
3	Реле обогрева левой части ветрового стекла (645)
4	Реле звукового сигнала (395)
5	Реле гидравлического насоса КП -(100), Реле розеток (644)
6	Реле гидравлического насоса КП (404), Реле гидравлического насоса КП (646)
7	Реле обогрева заднего стекла (643)
8	Реле разблокировки вентилятора (646)
9	Блок управления сигнализатора низкого уровня ОЖ (422), Реле обогрева правой части ветрового стекла (645)

Блок под капотом

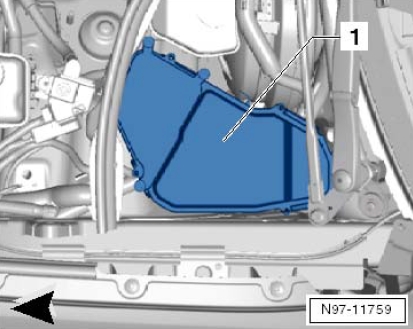

Под капотом блок с предохранителями и реле находится в монтажном блоке, в водоотводящем коробе слева.

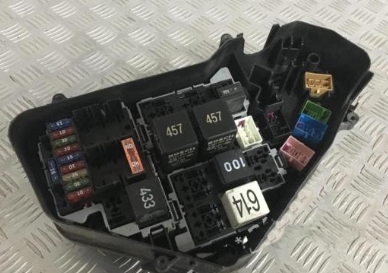

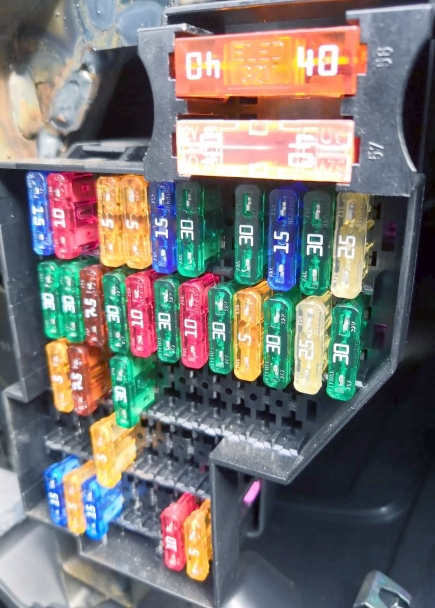

Фото — пример

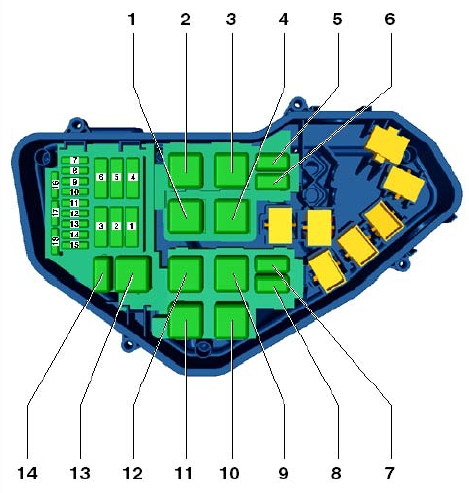

Схема

Расшифровка предохранителей

1	40А Реле стартера, Стартер
2	Не используется
3	40А Реле насоса вторичного воздуха
4	30А Реле вакуумного насоса
5	Не используется
6	Не используется
7	15А Регулятор давления топлива, Клапан дозирования топлива, Катушка зажигания
8	10А Насос радиатора системы рециркуляции ОГ
9	30А Блок управления двигателя
10	10А Блок управления вентилятора радиатора, Блок управления свечей накаливания, Реле дополнительного насоса системы охлаждения, Выключатель стоп-сигналов, Переключающий клапан радиатора системы рециркуляции ОГ, Блок дроссельной заслонки, Клапан ОЖ контура головки блока цилиндров, Клапан регулирования давления масла, Термостат электронного управления системой охлаждения двигателя, Блок дроссельной заслонки
11	5А Датчик уровня и температуры масла
12	10А Реле дополнительного насоса системы охлаждения, Реле аккумулятора остаточного тепла, Циркуляционный насос ОЖ
13	25А Блок управления топливного насоса
14	15/30А Насос восстановителя, Модуль оценки уровня восстановителя, Блок управления двигателя 2
15	10/30А Реле электропитания клеммы 30, Блок управления двигателя
16	30А Блок управления системы обогрева восстановителя
17	15А Нагревательный элемент лямбда-зонда
18	10А Нагревательный элемент лямбда-зонда
