Ford Scorpio 2 и 1 поколения — блоки предохранителей и реле, схема, где находятся

Ford Scorpio производился в 2 поколениях с 1985 года. Первое поколение собиралось в 1986, 1987, 1988, 1989, 1990, 1991, 1992 и 1993 годах. За это время форд скорпио прошел рестайлинг. 2 поколение выпускалось в 1994, 1995, 1996, 1997 и 1998 годах. В нашей публикации вы найдёте описание блоков предохранителей и реле форд скорпио 2 и 1 поколения, места их расположения, схемы и фото пример исполнения блоков. Выделим предохранитель отвечающий за прикуриватель.

Актуальные схемы блоков предохранителей и реле будут нанесены на крышку блока.

1 поколение

Места расположения блоков

1 — Главный блок — находится в задней части моторного отсека со стороны водителя, рядом с упором капота.

2 — Дополнительный блок — расположен в задней части моторного отсека со стороны пассажира либо над бардачком, доступ к нему возможен после открытия крышки вещевого ящика.

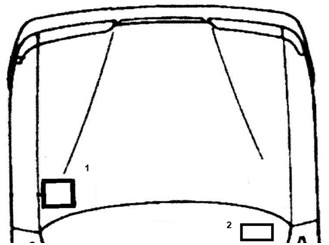

Вариант 1

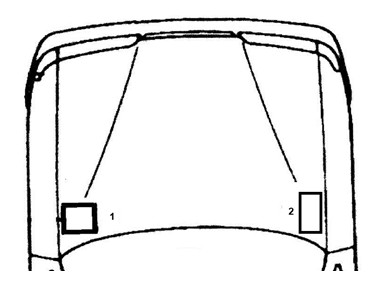

Вариант 2

Главный блок

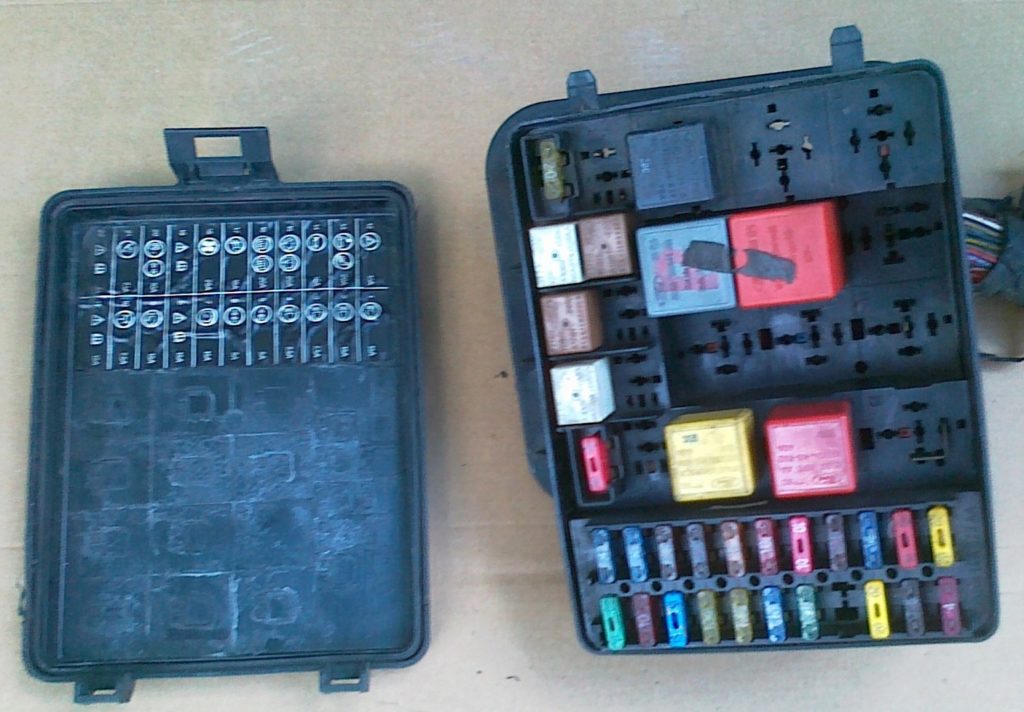

Фото пример

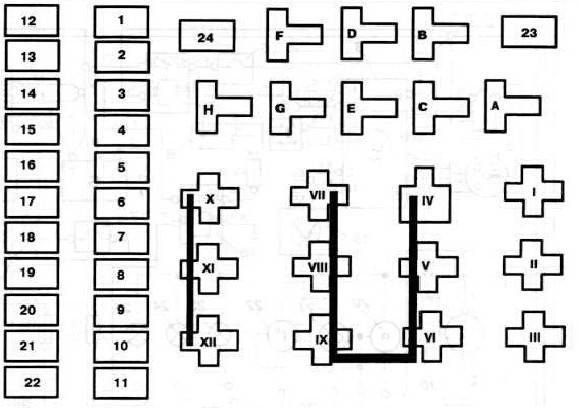

Схема

Вариант 1

Описание

1 (20 А)	Левая фара (дальний свет). Левая фара головного света
2 (20 А)	Правая фара (дальний свет). Правая фара головного света
3 (10 А)	Левая фара (ближний свет)
4 (10 А)	Правая фара (ближний свет)
5 (10 А)	Левая фара и левый задний фонарь (габаритный свет)
6 (10 А)	Правая фара и правый задний фонарь (габаритный свет)
7 (15 А)	Плафоны освещения салона. Фонари освещения номерного знака
8 (15 А)	Блок управления кондиционером. Элемент обогрева ветрового стекла. Регулятор положения кузова
9 (30 А)	Электродвигатели очистителя и омывателя фар. Электро замок задней двери багажного отделения
10 (20 А)	Система централизованной блокировки замков дверей. Плафоны освещения салона. Часы. Электро двигатели регулировки положения наружных зеркал заднего вида. Радиоприемник
11 (30 А)	Нагнетательный насос кондиционера
12 (10 А)	Контрольная лампа аварийной сигнализации
13 (30 А)	Элемент обогрева передних сидений. Передний и задний прикуриватели
14 (30 А)	Звуковой сигнал
15 (30 А)	Электродвигатели очистителя и омывателя ветрового стекла
16 (30 А)	Элемент обогрева заднего стекла. Элемент обогрева наружных зеркал заднего вида
17 (20 А)	Противотуманные фары
18 (30 А)	Электродвигатель вентилятора отопителя
19	Резервный
20 (15 А)	Указатели поворотов. Лампы света заднего хода
21 (15 А)	Лампы стоп-сигнала
22 (10 А)	Электрические цепи контрольных приборов и органов управления
23 (30 А)	Электродвигатели стеклоподъемников передних дверей. Электродвигатель привода люка в крыше
24 (30 А)	Электродвигатели стеклоподъемников задних дверей. Электродвигатели регулировки положения задних сидений

За прикуриватель отвечает предохранитель номер 13 на 30А.

Реле

I— реле зажигания после включения зажигания;
II—реле включения обогрева заднего стекла;
III—реле включения стеклоподъемников и электродвигателя люка в крыше;
IV—реле контрольной лампы незастегнутых ремней безопасности;
V — реле-прерыватель стеклоочистителей;
VI—реле очистителя заднего стекла;
VII—реле включения очистителя и омывателя фар;
VIII — реле времени включения плафонов;
IX—реле включения электродвигателей регулировки задних сидений;
X — реле включения дальнего света фар;
XI—реле зажигания при работающем двигателе;
XII — реле блокировки стартера для автомобилей с автоматической КП;
А, Е —реле включения ближнего света фар на варианте для Швеции;
В —резерв;
С — реле включения звуковых сигналов;
О—реле открытия крышки багажника;
F—реле включения ближнего света фар;
G — реле включения обогрева сидений;
Н — реле включения противотуманных фар

Вариант 2

Назначение

1	15А Противотуманные фары
2	5А Габаритный свет левый и освещение номерного знака
3	10А Переключатель света
4	10А Правый габаритный свет и корректор света фар
5	10А Левый ближний свет
6	30А Регулировка сидений
7	25А Стеклоочистители и стеклоомыватели
8	5А Радиоприемник
9	15А Звуковой сигнал
10	15А Дальний свет левый
11	15А Дальний свет правый
12	5А Габаритный свет левый
13	20А Замок зажигания
14	20А Вентилятор системы отопления
15	10А Задний противотуманный фонарь
16	20А Обогреватели сидений
17	20А Прикуриватель
18	Резервный
19	15А Омыватели фар
20	20А Обогреватель заднего стекла
21	10А Зеркало заднего вида с электрообогревом
22	10А Противоугонная сигнализация
23	10А Освещение комбинации приборов
24	15А Центральный замок и освещение салона
25	25А Электролюк
26	30А Электро стеклоподъемник передних дверей
27	10А Стоп-сигнал
28	30А Электро стеклоподъемник задних дверей
29	10А Указатели поворотов и фонари заднего хода

За прикуриватель отвечает предохранитель номер 17 на 20А.

Дополнительный блок

Расшифровка

20А	Электронасос подсистемы управления впрыском топлива КСУД
30А	Электродвигатель вентилятора
20А	Система антиблокировки тормозов
30А	Электродвигатель насоса системы антиблокировки тормозов
30А	Реле времени включения обогрева ветрового стекла
30А	Элемент обогрева ветрового стекла
30А	Электродвигатели регулировки положения передних сидений
20А	Регулятор положения кузова
15А	Датчик концентрации кислорода на автомобилях с нейтрализатором отработавших газов

2 поколение

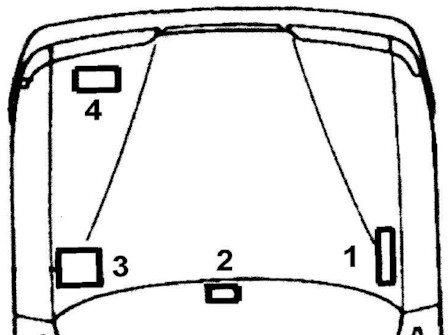

Схема расположения блоков

Дополнительный блок предохранителей
Дополнительный блок реле под панелью приборов
Главный блок предохранителей
Дополнительный блок реле в моторной отсеке

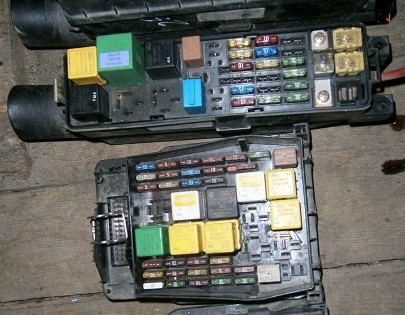

Фотография блоков

Главный блок

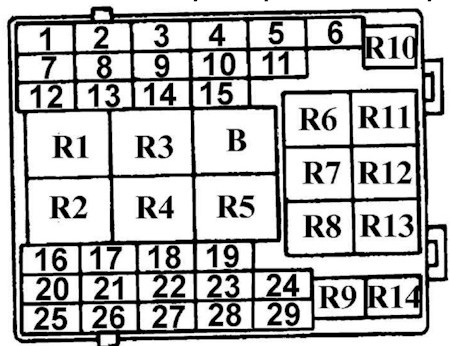

Схема

Назначение

R1	Реле прерывистого режима работы очистителя заднего стекла
R2	Реле прерывистого режима работы очистителя лобового стекла
R3	Реле ближнего света фар
R4	Реле обогревателя заднего стекла
R5
R6	Реле лампы освещения салона
R7	Реле дальнего света фар
R8
R9
R10	Реле 1 противотуманных фар
R11	Реле звукового сигнала
R12	Реле выключателя запрещения запуска
R13	Реле электропривода стеклоподъемников
R14	Перемычка
R15	Реле системы освещения в дневное время
1	(15A) Противотуманные фары, подогреватели зеркал заднего вида на дверях
2	(5A) Передние габариты, лампы подсветки номерного знака
3	(10A) Выключатель освещения
4	(10A) Правая фара — ближний свет, корректор фар
5	(10A) Ближний свет — левая фара
6	(30A) Электропривод сиденья
7	(25A) Омыватель/ очиститель лобового стекла, омыватели фар
8	(5A) Аудиосистема, блок управления противоугонной системы
9	(15A) Звуковой сигнал
10	(10A) Дальний свет — левая фара
11	(10A) Дальний свет — правая фара
12	(5A) Передний габарит — правый
13	(20A) Замок зажигания
14	(15A) Стоп — сигналы, система поддержания скорости, система управления КПП
15	(10A) Задние противотуманные фонари
16	(20A) Обогреватель сидений
17	(20A) Прикуриватель
18	(10A) Правая фара ближнего света
19	(20A) Омыватель фар
20	(20A) Обогреватель заднего стекла
21	(10A) Обогреватели зеркал заднего вида на дверях
22	(20A) Центральный замок
23	(5A) Подсветка комбинации приборов, часы, лампы подсветки номерного знака
24	(10A)Лампы освещения салона, аудиосистема
25	(30A) Электропривод стеклоподъемников, многофункциональный блок управления
26	(30A) Электропривод стеклоподъемников- перед. Электропривод сидений, электропривод зеркал заднего вида на дверях
27	(10A) Система SRS, система ABS
28	(30A) Люк, электропривод стеклоподъемников — зад.
29	(25A) Электродвигатель вентилятора отопителя

За прикуриватель отвечает предохранитель номер 17 на 20А.

Дополнительный блок

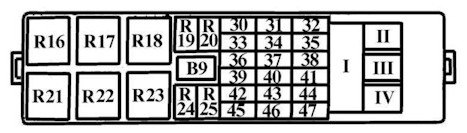

Схема

Описание

30	20А Регулировка дорожного просвета
31	3А Блок управления EEC IV
32	30А Антиблокировочное устройство (насос 2)
33	20А Усилитель рулевого управления
34	15А Реле управления режимами работы двигателя
35	30А Вентилятор радиатора
36	3А Блок управления антиблокиробочным устройством
37	20А Управление режимами работы двигателем
38	30А Обогреватель правой стороны ветрового стекла
39	Резервный
40	10А Лямбда-зонд
41	30А Обогреватель левой стороны ветрового стекла
42	15А Топливный насос высокого давления
43	Резервный
44	30А Вентилятор радиатора
45	10А Аварийная световая сигнализация
46	30А Блок управления анти блокиробочным устройством
47	30А Антиблокировочное устройство (насос 1)
I	80А Напряжение к главному блоку предохранителей
II	60А Напряжение к главному блоку предохранителей
III	60А Напряжение к главному блоку предохранителей
IV	50А Свечи накаливания дизельного двигателя
