Хендай Солярис 1 предохранители и реле, схема, где находятся

Hyundai Solaris 1 го поколения был представлен в 2010 году. Производился в 2011, 2012, 2013, 2014, 2015, 2016 и 2017 году с кузовами седан и хэтчбек преимущественно с бензиновыми двигателями 1,6 и 1,8 литра. За это время Солярис прошел рестайлинг. В данном материале вы найдёте описание предохранителей и реле Хендай Солярис 1 со схемами блоков, фото — примерами исполнения и местами расположения. Отметим предохранитель отвечающий за прикуриватель.

Назначение предохранителей и реле в блоках Хендай Солярис 1 могут отличатся от представленного и зависит от уровня оснащения и года выпуска. Сверяйте назначение со схемами на обратной стороне защитной крышки.

Блок в салоне

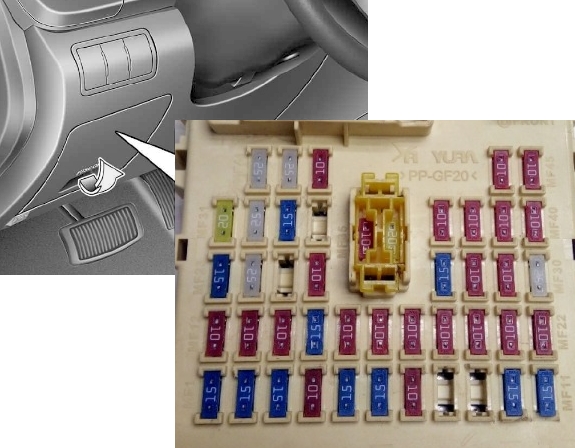

Расположен под панелью приборов со стороны водителя. Для доступа уберите защитную крышку.

Предохранители

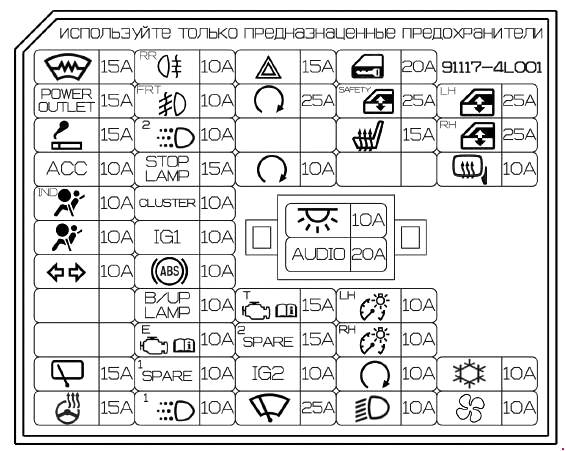

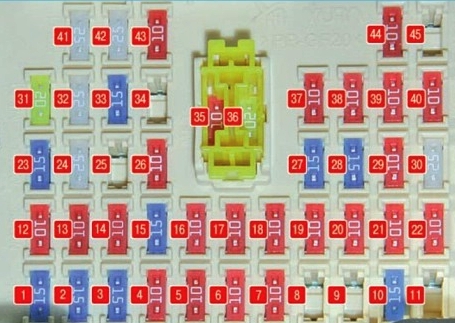

Пример схемы с крышки блока

Схема

Описание предохранителей

1	15А FRT-Deicer — Обогрев ветрового стекла
2	15А P/OUTLET — Розетка 12В
3	10А C/LIGHTER — Прикуриватель
4	10А АСС — Замок зажигания — аудиосистема, модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления системой электронного ключа
5	10А A/BAG IND — Индикатор отключения подушки безопасности — перед
6	10А A/BAG — Подушки безопасности, модуль управления SRS
7	10А T/SIG Аварийно — световая сигнализация
8	Резерв
9	Резерв
10	15А R/WPR — Очиститель заднего стекла — двигатель, Много функциональный переключатель
11	Резерв
12	10А RR (R/FOG) — Противотуманные фонари (сзади)
13	10А FRT (F/FOG) — Противотуманные фары (перед)
14	10А ROOM 2 — Реле экономии заряда аккумуляторной батарее (автоматического защитного отключения)
15	15А STOP LP — Стоп-сигналы
16	10А CLUSTER — Комбинация приборов
17	10А IG1 1 — Модуль управления системой безопасности
18	10А ABS — гидро электронный модуль АБС
19	10А B/UP LP — Задние ходовые огни (выключатель)
20	10А PCU — Модуль управления модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления системы электронного ключа
21	10А H/LP LH — Фара — левая
22	10А DAY TIME RUNNING LIGHT — Дневные ходовые огни
23	15А HAZARD — Выключатель аварийной сигнализации
24	25А SMK 1 — Модуль управления модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления электронного ключа
25	Резерв
26	10А SMK 2 — Модуль управления модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления электронного ключа, выключатель кнопки пуска и остановки двигателя
27	15А TCU — Датчик скорости Датчик диапазонов автоматической коробки передач. Генератор импульсов
28	15А IGN COIL — Катушка зажигания 1-4, конденсатор
29	10А IGN 2 — Электро стекло подъемники. Люк
30	25А F/WPR — Очиститель ветрового стекла
31	20А DOOR LOCK — Центральный замок — блок управления
32	25А SAFETY P/WDW — Электро стекло подъемники — блокировка
33	15А S/HEATER — Обогрев передних сидений
34	Резерв
35	10А ROOM 1 — Освещение салона. Кондиционер
36	20А AUDIO — Аудиосистема
37	10А TAIL LH — Фара и фонарь по левому борту. Освещение номерного знака
38	10А TAIL RH — Фара и фонарь по правому борту. Подсветка выключателей, переключателей в салоне, рычага селектора. Комбинация приборов, кнопки включения и переключения
39	10А START — Стартер — реле. Противоугонная сигнализация
40	10А H/LP RH — Фара — правая
41	25А P/WDW LH — Блок управления стекло подъемниками — переключатель левого заднего
42	25А P/WDW RH — Блок управления стекло подъемниками — переключатель правого заднего
43	10А HTD MIRR — Система обогрева наружных зеркал заднего вида
44	10А A/CON 2 — Кондиционер
45	Резерв

За передний прикуриватель отвечает предохранитель номер 3 на 10А, а за дополнительные розетки номер 2 на 15А.

Узнать больше информации про то, как заменить предохранитель на прикуриватель в хендай солярис 1 го поколения можете посмотрев данное видео.

Реле

С обратной стороны блока могут находится некоторые реле.

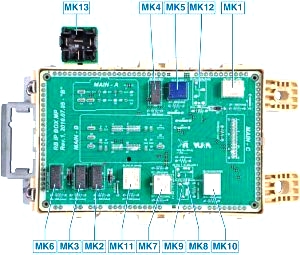

Схема

Расшифровка реле

МК1 Реле обогрева заднего стекла
МК2 Реле противотуманных фар
МК3 Реле противотуманного света
МК4 Реле габаритного света
MК5 Реле освещения салона
МК6 Реле обогрева ветрового стекла
МК7 Реле центрального замка
МК8 Резерв
МК9 Резерв
МК10 Реле аварийной сигнализации
МК11 Реле стеклоподъемников
МК12 Резерв
МК13 Электронное управляющее реле сигналов торможения (устанавливается вне блока)

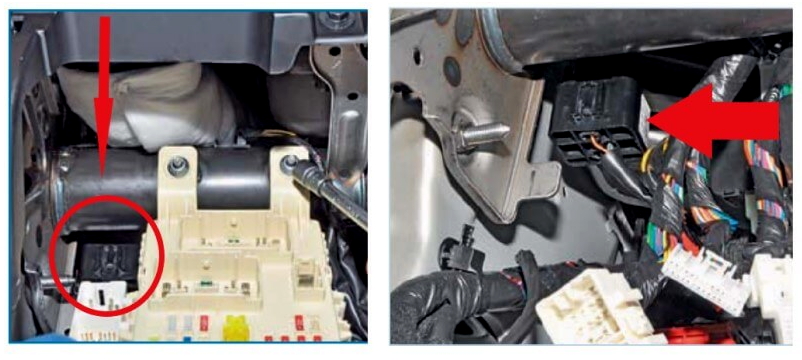

Реле указателей поворота и аварийной сигнализации, установлены отдельно, рядом с основным блок с предохранителями и реле.

В некоторых моделях данное реле заменено блоком управления указателями поворотов и аварийной сигнализации (в котором также находится звуковой зуммер сигнала поворотов).

Блок под капотом

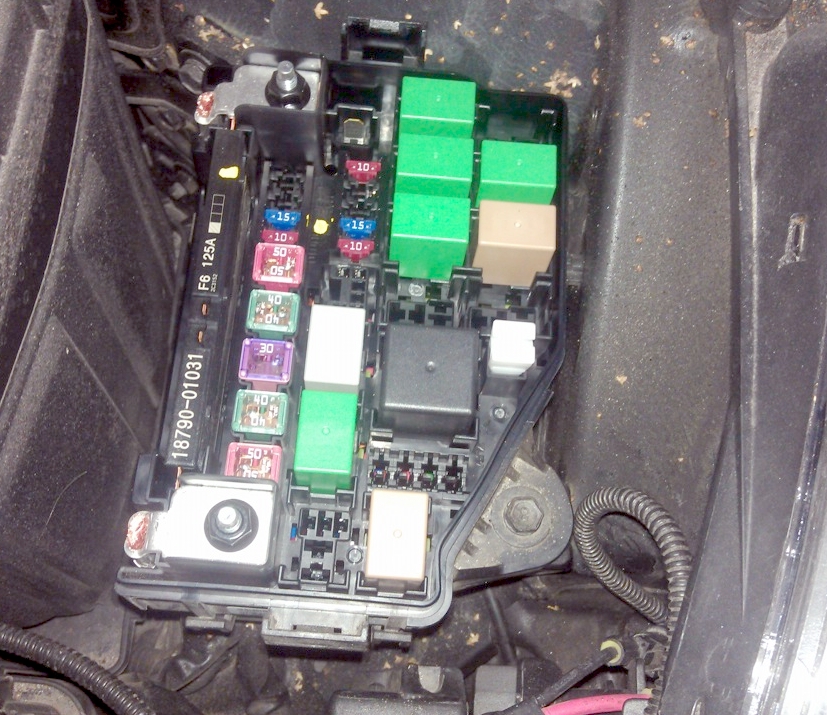

В моторном отсеке основной блок с предохранителя и реле находится в правой части моторного отсека рядом с аккумуляторной батарей.

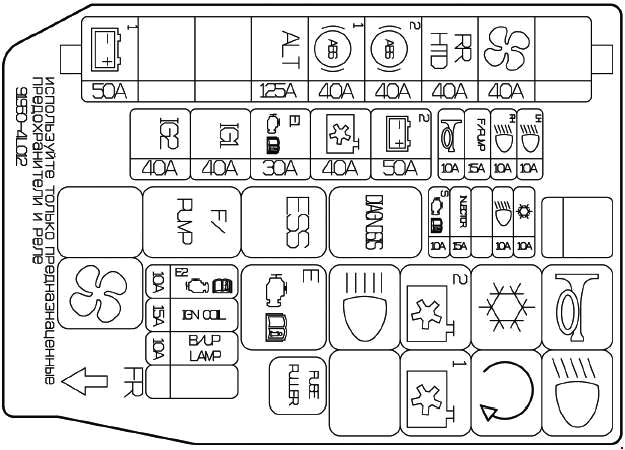

Пример схемы с крышки блока

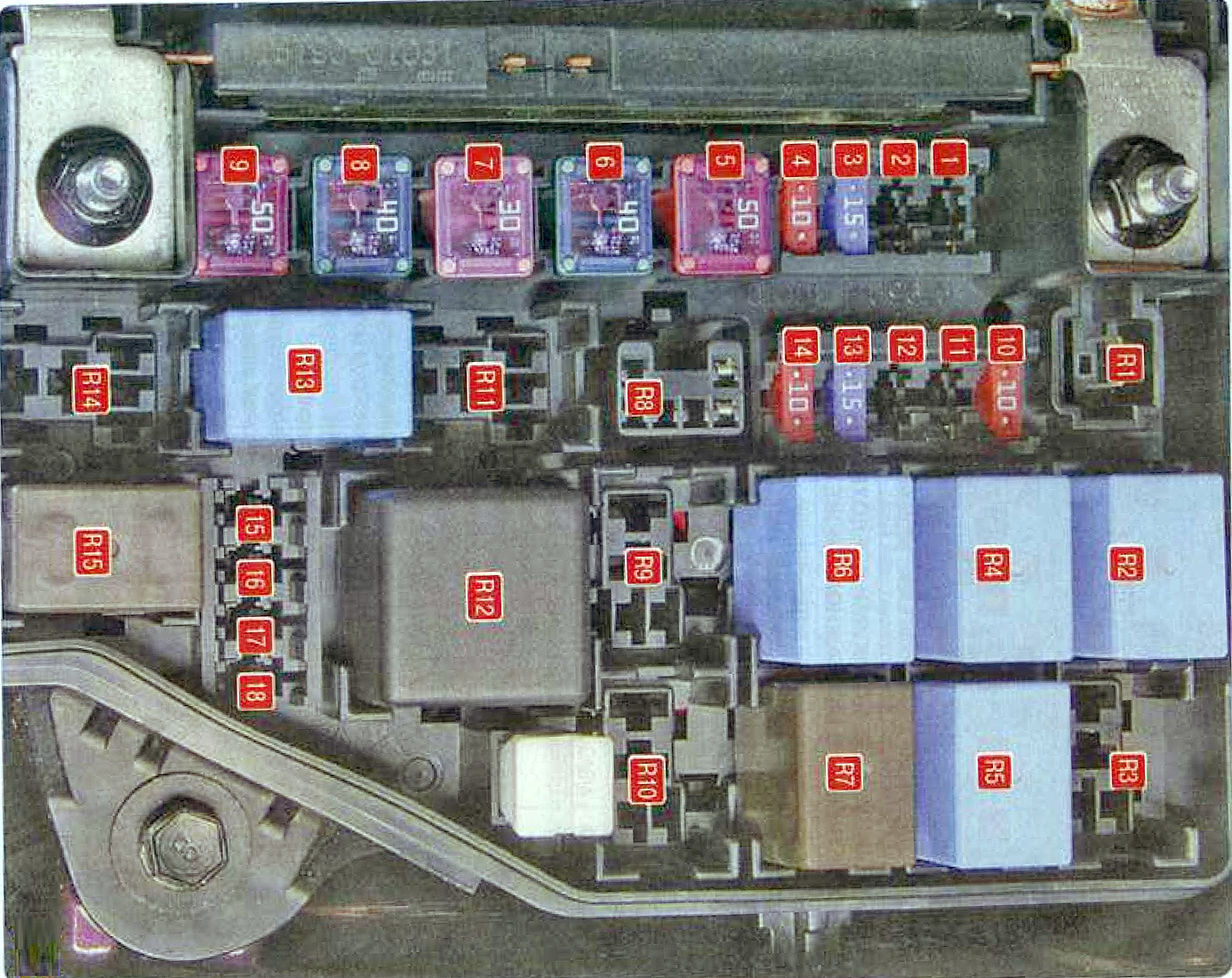

Фото — схема

Назначение предохранителей

1	Резерв
2	Резерв
3	15А F/PUMP — Топливный насос
4	10А HORN — Звуковой сигнал

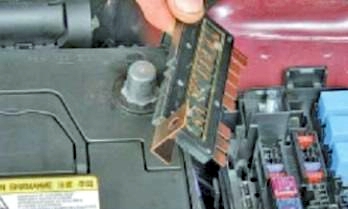

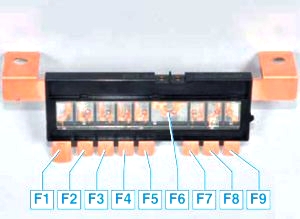

5	50A B+2 — Блок коммутации: аварийка, стеклоподъемники, центральный замок, предохранители — F23-F25, F31, F32
6	40A C/FUN — Блок управления системой отопления
7	40A ECU 1 — Блок управления двигателем — реле 1. Предохранитель F25
8	40A IG1 — Замок зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопка пуск-стоп.
9	50A IG2 — Замок зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопка пуск-стоп
10	10A A/CON — Кондиционер
11	Резерв
12	Резерв
13	15A INJECTOR — Модуль управления двигателем. Модуль управления коробкой передач. Топливный насос — реле. Регулирующий клапан подачи масла
14	10A SENSOR — Модуль управления двигателем. Датчик распредвала. Датчик кислорода. Иммобилайзер. Кондиционер — реле. Вентилятор — реле низких оборотов и реле высоких оборотов. Электромагнитный клапан
15	10A ECU 2 — Электронный блок управления двигателем
16	Резерв
17	10A B/UP LP — Блок управления коробкой передач. Датчик АКПП. Панель приборов. Комбинированные фонари задние.
18	10A WAPER — Очиститель стекла

Обозначение реле

R1	Резерв
R2	Реле звукового сигнала
R3	Реле замка зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопки пуска и остановки двигателя
R4	Реле кондиционера
R5	Реле выключателя блокировки зажигания
R6	Реле вентилятора (низкая скорость)
R7	Реле вентилятора (высокая скорость)
R8	Реле диагностического разъема
R9	Реле замка зажигания
R10	Реле замка зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопки пуска и остановки двигателя
R11	Реле аварийного предупреждения об экстренном торможении
R12	Реле электронного блока управления двигателем
R13	Реле топливного насоса
R14	Резерв
R15	Реле электро вентилятора радиатора системы охлаждения
