Хендай Соната Нф — предохранители и реле
Hyundai Sonata NF представляет 5 поколение модели соната. Производилась в 2005, 2006, 2007, 2008 и 2009 году. За это время модель прошла рестайлинг. В данной публикации вы найдёте описание предохранителей и реле Хендай Соната Нф со схемами и местами их расположения. Отметим предохранитель прикуривателя.
Схемы блоков могут отличатся от представленного. Сверяйте назначение со своей технической документацией.
Блок в салоне

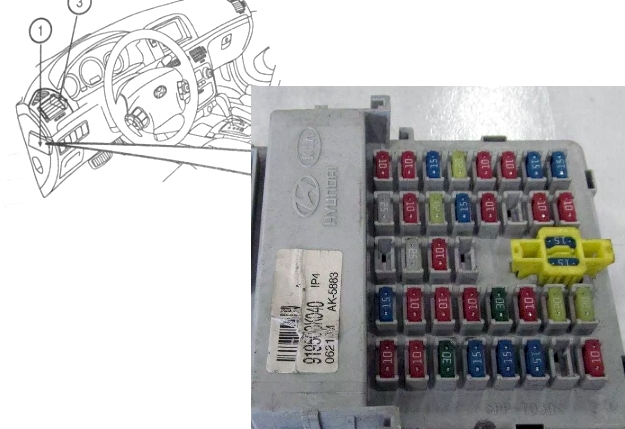

Расположен в торце приборной панели за защитной крышкой (1). Под цифрой (3) обозначен интегрированный блок реле.

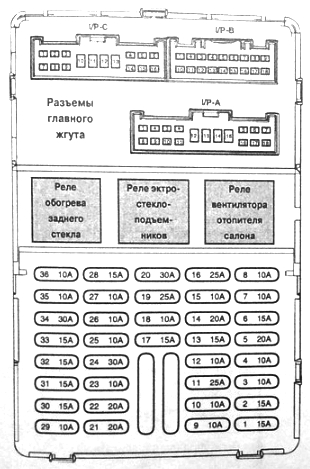

Схема
Описание
| 1 | 15А Резерв |
| 2 | 15А Переключатель обогрева сиденья |
| 3 | 10А BCM (Body Control Module), модуль управления люком, электронное хромированное зеркало |
| 4 | 10А Модуль ESC, реле высокого вентилятора, датчик влажности |
| 5 | 25А Прикуриватель |
| 6 | 10А Резерв |
| 7 | 10А Освещение, Справа: Фонарь освещения номера, Задний комбинированный фонарь, Фара, Фонарь перчаточного ящика |
| 8 | 10А Реле передних противотуманных фар, Слева: Фонарь освещения номера, Задний комбинированный фонарь, Фара |
| 9 | 10А Реле омывателя фар, привод регулировки угла наклона правой фары |
| 10 | 10А Блок управления DRL, реле фар, AQS и датчик окружающей среды, привод регулировки положения левой фары |
| 11 | 25А Стеклоочиститель и омыватель |
| 12 | 10А Модуль управления кондиционером |
| 13 | 15А Блок управления SRS, выключатель подушки безопасности пассажира |
| 14 | 20А Передняя розетка для аксессуаров, Задняя розетка |
| 15 | 10А Цифровые часы, аудиосистема, блок управления блокировкой АКПП, наружное зеркало с электроприводом и складывание зеркал |
| 16 | 25А Модуль окна безопасности |
| 17 | 15А Резерв |
| 18 | 10А Блок управления блокировкой АКП |
| 19 | 20А Главный выключатель электрического стекло подъемника, выключатель заднего левого стекло подъемника |
| 20 | 30А Главный переключатель электрического стекло подъемника, правый переключатель электрического стекло подъемника |
| 21 | 20А Аудио усилитель |
| 22 | 20А Реле блокировки / разблокировки дверей |
| 23 | 10А Выключатель аварийной сигнализации, реле аварийной сигнализации |
| 24 | 30А Ручной переключатель сиденья с электроприводом (RHD) |
| 25 | 10А Приборный щиток |
| 26 | 10А Переключатель опасности |
| 27 | 10А BCM (Body Control Module), комбинация приборов, датчик скорости рыскания, переключатель ESC |
| 28 | 15А Блок управления подвеской |
| 29 | 10А Реле охранной сигнализации |
| 30 | 15 Резерв |
| 31 | 15А Реле заднего противотуманного света |
| 32 | 15А Реле крышки багажника, выключатель лючка топливного бака и крышки багажника |
| 33 | 15А Резерв |
| 34 | 30А Ручной переключатель сиденья с электроприводом |
| 35 | 10А Переключатель спортивного режима, соленоид ключа |
| 36 | 10А Модуль управления кондиционером, наружное зеркало и мотор складывания зеркал |
За прикуриватель отвечает предохранитель номер 5 на 25А.

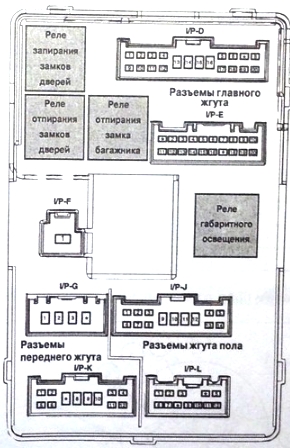

С обратной стороны блока могут крепится некоторые элементы реле.
- Реле центрального замка (запирания)
- Реле центрального замка (отпирания)
- Реле привода замка багажника/ задней двери
- Реле габаритов
Блоки под капотом
Главный блок

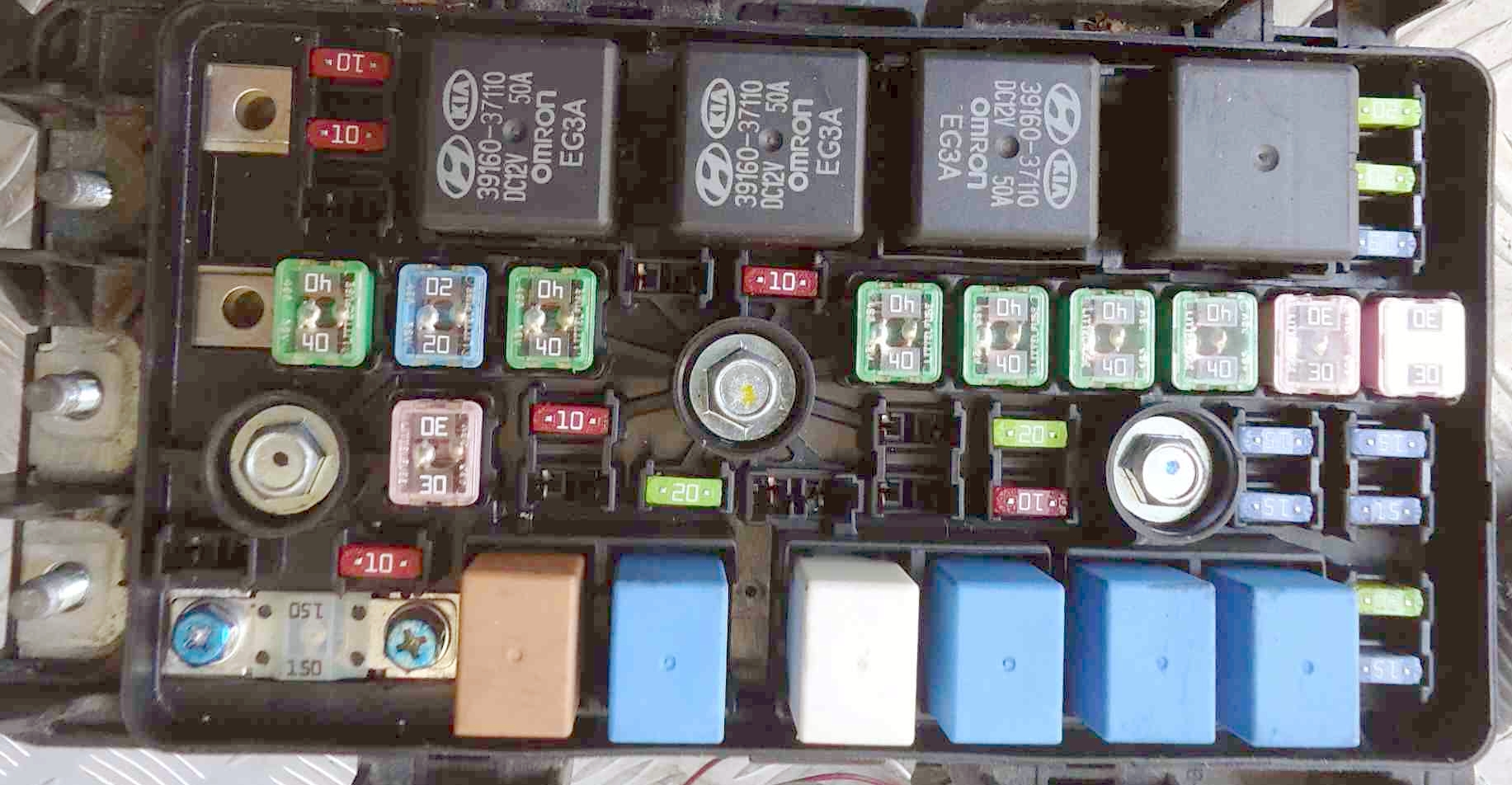

Находится в левой части моторного отсека, рядом с аккумулятором.

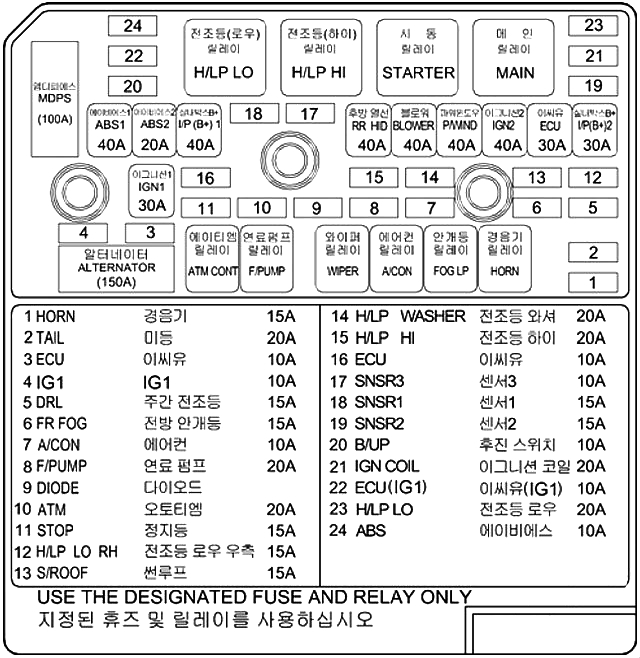

Схема
Обозначение
| 1 | 15А HORN — Реле звукового сигнала |
| 2 | 20А TAIL — Реле задних фонарей |
| 3 | 10А ECU — PCM |
| 4 | 10А IG1 — Управление двигателем |
| 5 | 15А DRL — Реле сирены, блок управления ДХО |
| 6 | 15А FR FOG — Реле передних противотуманных фар |
| 7 | 10А A/CON — Реле кондиционера |
| 8 | 20А F/PUMP — Реле топливного насоса |
| 9 | DIODE |
| 10 | 20А ATM — Реле управления |
| 11 | 15А STOP — Реле стоп-сигнала |
| 12 | 15А H/LP LO RH — фары |
| 13 | 15А S/ROOF — Модуль управления люком |
| 14 | 20А H/LP WASHER — Электродвигатель омывателя фар |
| 15 | 20А H/LP HI — Реле фар (High) |
| 16 | 10А ECU |
| 17 | 10А SNSR.3 — Датчик кислорода, реле топливного насоса |
| 18 | 15А SNSR.1 — Датчик массового расхода воздуха, Датчик положения коленчатого вала / распределительного вала, Масляный регулирующий клапан, SMATRA |
| 19 | 15А SNSR.2 — Реле кондиционера, реле охлаждающего вентилятора, форсунки |
| 20 | 10А B/UP — Выключатель заднего хода, Генератор импульсов, Датчик скорости автомобиля |
| 21 | 20А IGN COIL — Катушки зажигания, конденсатор |
| 22 | 10А ECU (IG1) — PCM |
| 23 | 20А H/LP LO — Реле фар (ближний свет) |
| 24 | 10А ABS — Блок управления ABS / ESC, многоцелевой контрольный разъем |
Дополнительный блок

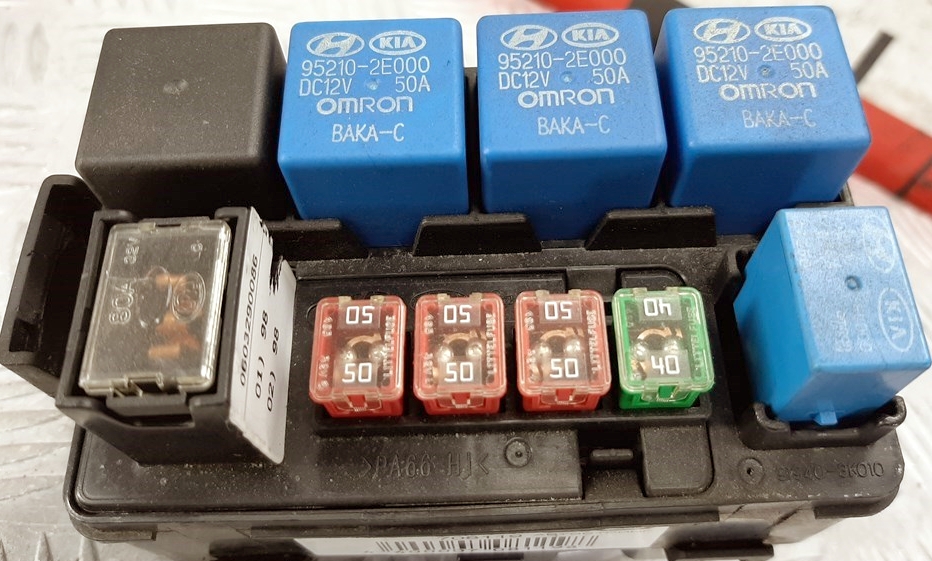

Устанавливается в правой части подкапотного пространства в моделях с дизельными двигателями.

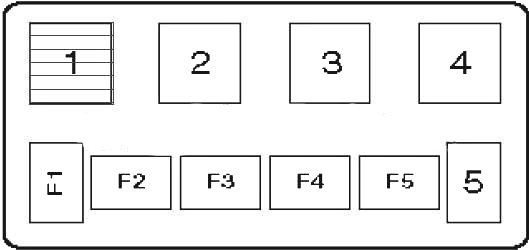

Схема
Назначение
| 1 | Реле свечей накаливания |
| 2 | Резерв |
| 3 | Резерв |
| 4 | Резерв |
| 5 | Реле подогревателя топливного фильтра |
| F1 | 80А Свечи накаливания |
| F2 | 50А Нагреватель воздуха на впуске (отопитель) |
| F3 | 50А Нагреватель воздуха на впуске (отопитель) |
| F4 | 50А Нагреватель воздуха на впуске (отопитель) |
| F5 | 40А Подогреватель топливного фильтра |
Есть что добавить? Пишите в комментарии.
