Хонда Аккорд 5 предохранители и реле
Honda Accord 5 поколения выпускалась в 1993, 1994, 1995, 1996, 1997 и 1998 годах и поставлялась по всему миру. За это время модель прошла фейслифтинг. В данном материале мы покажем описание предохранителей и реле Хонда Аккорд 5 со схемами блоков, фото примерами их исполнения и местами расположения. Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в блоках и их расположение может отличатся от представленного и зависит от года выпуска, уровня оснащения и региона поставки Вашего автомобиля (Европа, США, Великобритания, Азия и т.д.). Сверяйте описание со своими схемами на крышке блока.
Блоки в салоне
Расположение

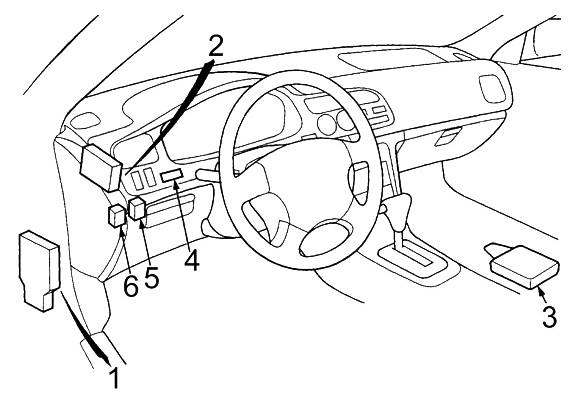

Общая схема расположения блоков
Описание
- Блок предохранителей и реле
- Блок круиз-контроля
- Дверной замок без ключа / блок управления безопасностью
- Контроллер яркости Dash Lights
- Реле закрытия люка
- Реле открытого люка
Блок предохранителей и реле

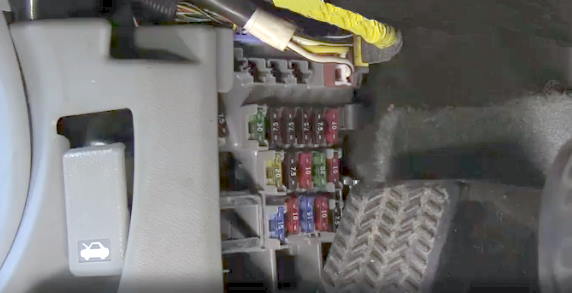

В салоне основной блок с предохранителями и реле находится под панелью приборов, в нижней части стойки, около левой ноги водителя и закрыт защитной крышкой.

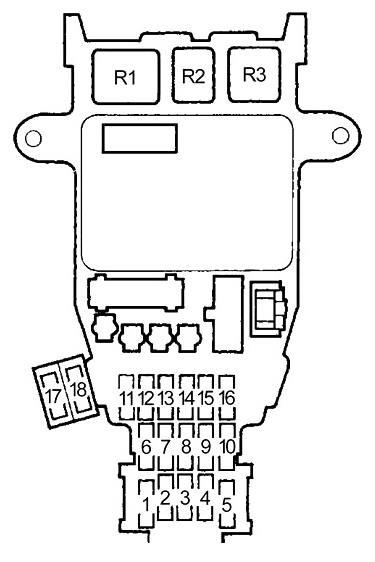

Вариант 1
Схема
Обозначение
| 1 | — |
| 2 | 10A Датчик в сборе, фонари заднего хода, часы, датчик скорости автомобиля (VSS), соленоид блокировки переключения передач (A / T), встроенный блок управления, блокировка дверей без ключа / блок управления безопасностью |
| 3 | 15A PGM-FI Главное реле, блок дополнительной удерживающей системы (SRS) |
| 4 | 10A Блок дополнительной удерживающей системы (SRS) |
| 5 | — |
| 6 | — |
| 7 | 7,5A Генератор, модуль управления трансмиссией (PCM), датчик электрической нагрузки (ELD), модуль управления вентилятором радиатора, система круиз-контроля, модуль управления коробкой передач (TCM — V6) |
| 8 | 10A Универсал: электродвигатель очистителя заднего стекла, электродвигатель омывателя заднего стекла |
| 9 | 30A Электродвигатель стеклоочистителя, реле нерегулируемого действия стеклоочистителя, электродвигатель омывателя лобового стекла |
| 10 | — |
| 11 | — |
| 12 | 7,5A Разъем для проверки АБС, Блок управления АБС, Реле двигателя насоса АБС, Приводы зеркал с электроприводом |
| 13 | 7,5A Электродвигатель рециркуляции, Панель управления обогревателем, Индикатор обогрева заднего стекла, Электродвигатель управления режимами, Модуль управления вентилятором радиатора, Реле муфты компрессора кондиционера, Термостат кондиционера, Реле обогревателя заднего стекла, Реле электродвигателя вентилятора |
| 14 | 7,5A Главное реле PGM-FI, модуль управления двигателем / трансмиссией (ECM / PCM), датчик (цепь проверки тормозов) |
| 15 | 7,5A Блок управления дневными ходовыми огнями |
| 16 | 10A Реле прикуривателя |
| 17 | 7,5A Дверной замок без ключа / блок управления безопасностью |
| 18 | 7,5A Реле указателя поворота / аварийной сигнализации |
| Реле | |
| R1 | Указатель поворота / Опасность |
| R2 | Двигатель вентилятора |
| R3 | Обогрев заднего стекла |
За прикуриватель отвечает предохранитель номер 16.

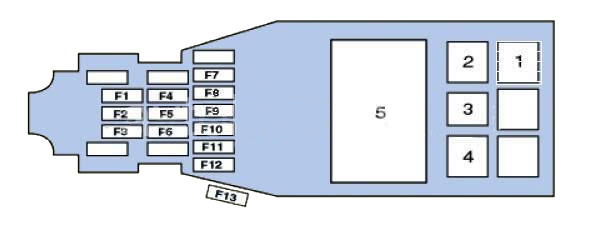

Вариант 2
Схема
Назначение
| 1 | Реле электродвигателя вентилятора отопителя |
| 2 | Реле аварийной сигнализации/реле-прерыватель указателей поворота |
| 3 | Реле обогревателя заднего стекла |
| 4 | Реле стартера |
| 5 | Многофункциональный блок управления |
| F1 | (7,5A) Дистанционное управление (keylessentry) и противоугонная система |
| F2 | (15A) Электронный блок управления двигателем |
| F3 | (10A) Электронный блок управления SRS |
| F4 | (10A) ABS |
| F5 | (7,5A) Электропривод зеркал, система функционирования без ключа зажигания, люк, электродвигатели привода фар |
| F6 | (30A) Очистители/ омыватели лобового стекла |
| F7 | (7,5A) Отопитель, обогреватель заднего стекла |
| F8 | (10A) Фонари заднего хода, указатели поворота |
| F9 | (7,5A) Реле электромагнитной муфты компрессора кондиционера |
| F10 | (7,5A) ABS |
| F11 | (15A) Антенна с электроприводом, прикуриватель |
| F12 | (7,5A) Топливная система |
| F13 | (30A) Вентилятор системы охлаждения |
За прикуриватель отвечает предохранитель номер 11.
Блоки под капотом
Расположение

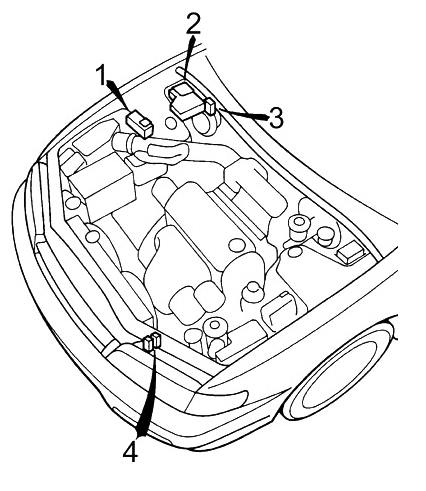

Общая схема расположения блоков
Расшифровка
- Блок предохранителей АБС
- Блок предохранителей и реле
- Держатель реле №1
- 2.0L: Держатель реле №2

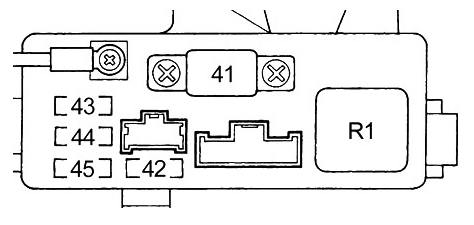

Блок предохранителей АБС
Схема
Описание
| 41 | 40A Реле двигателя ABS |
| 42 | 10A Блок управления АБС |
| 43 | 20A Передние соленоиды ABS |
| 44 | 15A Задний соленоид АБС, блок управления АБС |
| 45 | — |
| Реле | |
| R1 | Двигатель насоса ABS |
Блок предохранителей и реле

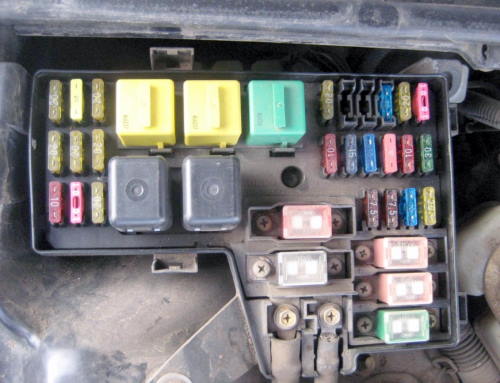

Под капотом, в моторном отсеке главный блок с предохранителями и реле находится с правой стороны. Выглядеть он будет примерно вот так.

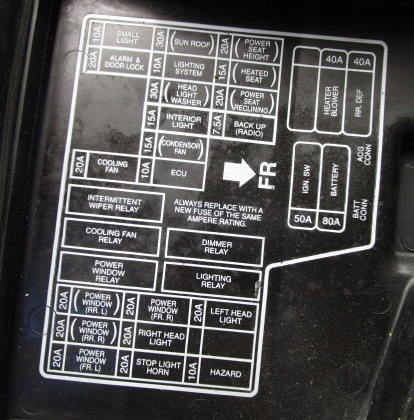

Фото схема с крышки блока

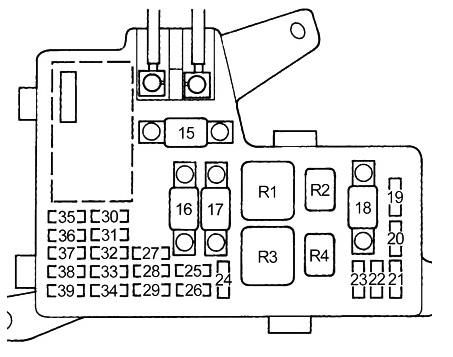

Вариант 1
Схема
Обозначение
| 15 | 120A 2.2L F22B1: аккумулятор, распределение питания |
| 100A 2.7L C27A4 V6: аккумулятор, распределение питания | |
| 80A 2.2L F22B2: аккумулятор, распределение питания | |
| 16 | 40A Седан, Купе: Обогрев заднего стекла, Конденсатор шума |
| 30A Универсал: Обогрев заднего стекла, Конденсатор шума | |
| 17 | 40A Двигатель вентилятора |
| 18 | 50A Замок зажигания (BAT) |
| 19 | 20A Левая фара, блок управления дневными ходовыми огнями |
| 20 | 20A Правая фара, блок управления дневными ходовыми огнями |
| 21 | 20A Двигатель вентилятора радиатора |
| 22 | — |
| 23 | 10A Блок управления дневными ходовыми огнями |
| 24 | 20A Электродвигатель заднего правого стеклоподъемника |
| 25 | 20A Электродвигатель заднего левого стеклоподъемника |
| 26 | 20A Электродвигатель стеклоподъемника переднего пассажира |
| 27 | 20A Электродвигатели сиденья водителя (электродвигатель наклона сиденья с электроприводом, задний электродвигатель подъема-опускания сиденья с электроприводом) |
| 28 | 20A Электродвигатель стеклоподъемника водителя, блок управления стеклоподъемником |
| 29 | 30A Мотор на крыше |
| 30 | 20A Звуковые сигналы, стоп-сигналы, соленоид блокировки ключа (АКП) |
| 31 | 20A Электродвигатель сиденья водителя (передний подъемно-опускающийся электродвигатель сиденья с электроприводом, мотор скольжения сиденья с электроприводом) |
| 32 | 15A Приборная панель, габаритные огни, задние фонари, огни номерного знака |
| 33 | 15A Главное реле PGM-FI |
| 20A 1997 — EX (США), EXR (Ca): главное реле PGM-FI | |
| 34 | 15A 2.2L: Модуль управления вентилятором радиатора, реле вентилятора конденсатора, реле муфты компрессора кондиционера |
| 20A 2.7L: Модуль управления вентилятором радиатора, реле вентилятора конденсатора, реле муфты компрессора кондиционера | |
| 35 | 15A Седан, Купе: Реле указателя поворота / аварийной сигнализации |
| 10A Универсал: Реле указателя поворота / аварийной сигнализации | |
| 36 | 15A Прикуриватель, стерео радио / кассетный плеер |
| 37 | 7,5A Интегрированный блок управления, силовой антенный двигатель, освещение багажника, вспомогательное освещение, потолочное освещение, освещение карты |
| 38 | 20A Блок управления замком двери без ключа / с электроприводом, Блок управления замком двери без ключа / Блок управления безопасностью |
| 39 | 7,5A Модуль управления двигателем / трансмиссией (ECM / PCM), часы, стерео радио / кассетный проигрыватель, модуль управления трансмиссией (TCM) |
| Реле | |
| R1 | Фара |
| R2 | Стеклоподъемник |
| R3 | Диммер |
| R4 | Вентилятор радиатора |

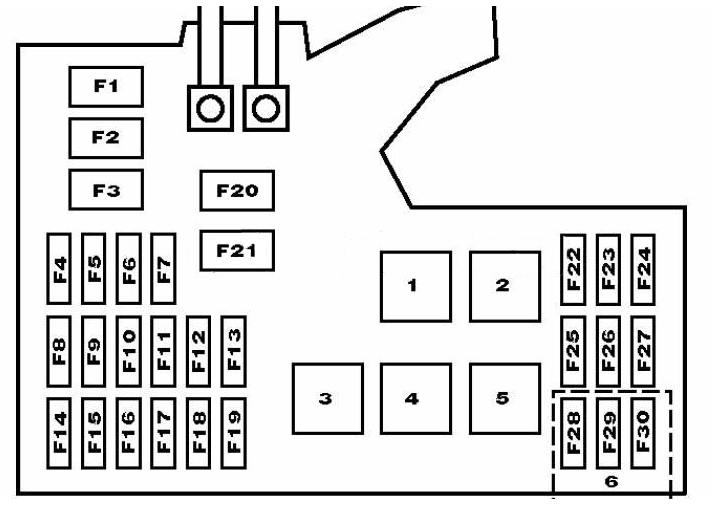

Вариант 2
Схема
Назначение
| 1 | Реле ближнего света фар |
| 2 | Реле фар |
| 3 | Реле прерывистого режима работы очистителя лобового стекла |
| 4 | Реле электродвигателя вентилятора системы охлаждения |
| 5 | Реле электропривода стеклоподъемников |
| 6 | Реле системы управления двигателем (2,0D) |
| F1 | (40A) Обогреватель заднего стекла |
| F2 | (30A) Электродвигатель вентилятора отопителя |
| F3 | (30A) Подсветка комбинации приборов |
| F4 | (20A) Электродвигатель привода регулировки сиденья-поднятие/опускание, кондиционер |
| F5 | (15A) Передние противотуманные фары |
| F6 | (20A) Сиденья с электрическим приводом регулировки |
| F7 | Аудиосистема |
| F8 | (30A) Люк |
| F9 | (10A) Цепи ламп |
| F10 | (30A) Блок управления омывателями фар, главное реле |
| F11 | (15A) Лампы освещения салона |
| F12 | (15A) Вентилятор системы охлаждения |
| F13 | (10A) Управление двигателем |
| F14 | (10A) Задние габариты |
| F15 | (20A) Блок управления центральным замком, дистанционное управление (keylessentry) и противоугонная система |
| F16 | |
| F17 | |
| F18 | |
| F19 | (20A) Реле вентилятора системы охлаждения |
| F20 | (80A) Главный предохранитель распределения питания |
| F21 | (50A) Зажигание |
| F22 | (20A) Фара-левая |
| F23 | |
| F24 | (10A) Аварийная сигнализация |
| F25 | (20A) Электропривод стеклоподъемника- правый передний (система полного закрытия) |
| F26 | (20A) Правая фара, индикатор включения дальнего света фар |
| F27 | (20A) Звуковые сигналы, стоп-сигналы |
| F28 | (20A) Электропривод стеклоподъемника-левый передний (система полного закрытия) |
| F29 | (20A) Электропривод стеклоподъемника-правый задний (система полного закрытия) |
| F30 | (20A) Электропривод стеклоподъемника-левый передний (система полного закрытия) |
Держатель реле №1
Схема
Расшифровка
| R1 | 2.7L V6: Муфта компрессора кондиционера |
| R2 | Прерывистый дворник |
| R3 | 2.7L V6: Вентилятор конденсатора |

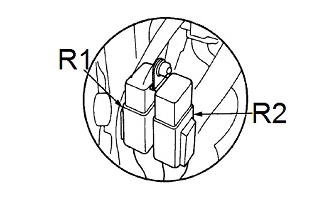

Держатель реле №2
Устанавливается в моделях преимущественно с объёмом двигателя 2.0.
Схема
Описание
- R1 — Муфта компрессора кондиционера
- R2 — Вентилятор конденсатора
Нашли ошибку или есть что добавить — пишите в комментарии.
