Honda Avancier предохранители и реле
Honda Avancier 1 поколения выпускалась в 1999, 2000, 2001, 2002 и 2003 году в кузове универсал. За это время модель прошла обновление. В данной публикации вы найдёте информацию с описанием предохранителей и реле Хонда Авансир со схемами блоков, фотографиями и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Расположение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля.
Блоки в салоне
Левый блок предохранителей

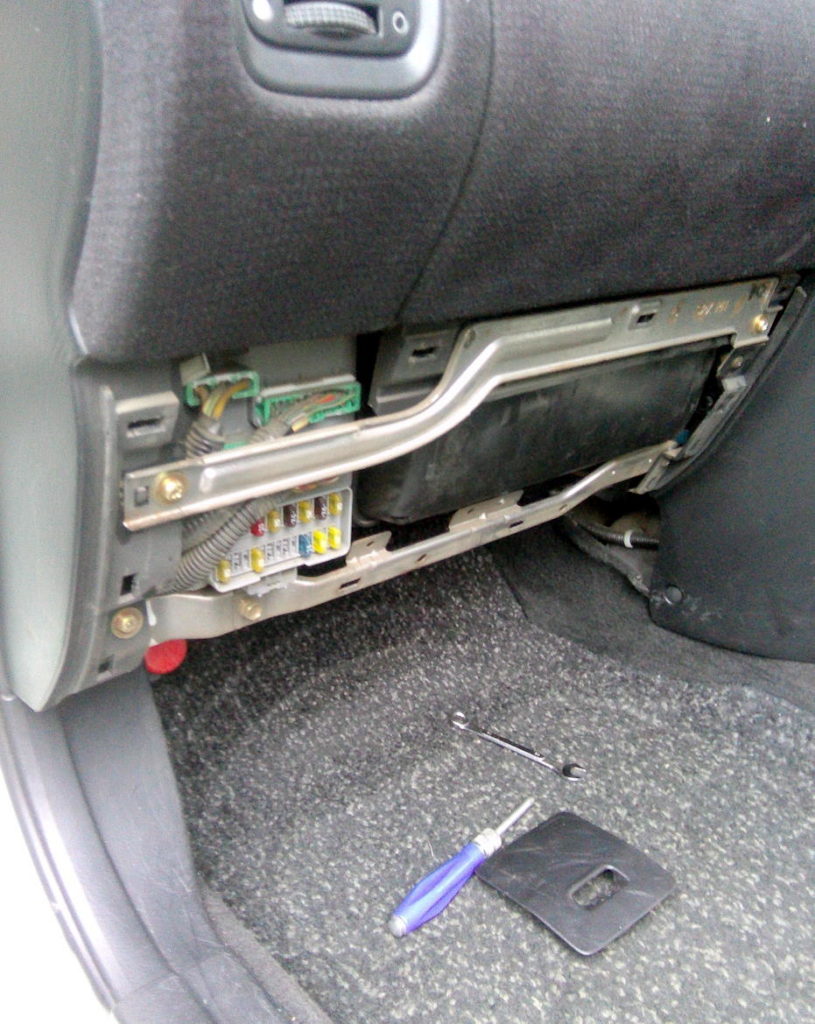

В нижней части панели, со стороны пассажира расположен блок предохранителей и реле. Для доступа надо убрать защиту.

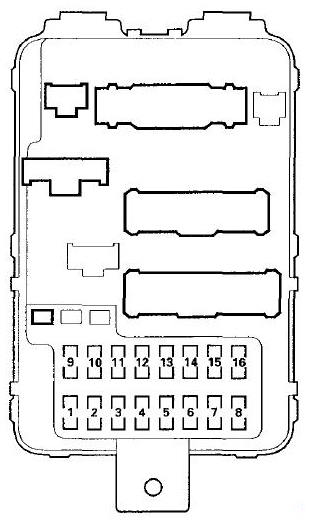

Схема
Назначение
| 1 | 20A Левая дверь водителя (стеклоподъемник) |
| 2 | 20A Левая дверь водителя электропривод сиденья (регулировка по высоте, наклон спинки) |
| 3 | Резерв |
| 4 | 20A Электропривод сиденья (регулировка по высоте, продольное перемещение) |
| 5 | Резерв |
| 6 | 20А Противотуманные фары |
| 7 | 20А Стеклоподъёмник задней правой деви |
| 8 | 20A Стеклоподъемник переднего пассажира |
| 9 | 15A Передняя/ задняя розетка (прикуриватель), аудиосистема |
| 10 | Резерв |
| 11 | 10А Освещение салона, освещение багажного отсека, аудиосистема, комбинация приборов, блок кузовной электроники со стороны пассажира (MICU), блок дистанционного управления гаражными воротами (Homelink) |
| 12 | 20А Реле актуатора замка лючка бензобака, блок управления сдвижными дверями, блок кузовной электроники со стороны пассажира (MICU) |
| 13 | 7,5А Блок управления климат-контролем, часы, блок кузовной электроники со стороны пассажира (MICU), блок кузовной электроники в двери (MICU), комбинация приборов, индикатор иммобилайзера |
| 14 | Резерв |
| 15 | 7,5А Стеклоподъемник водителя (блок кузовной электроники в двери (MICU)), блок управления стеклоподъемниками |
| 16 | 20А Стеклоподъёмник задней левой двери (реле открытия/ закрытия) |
За работу прикуривателя отвечает предохранитель номер 9 на 15.

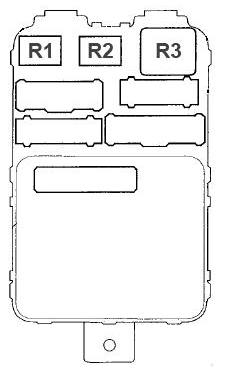

Схема реле с обратной стороны блока.
Расшифровка
- R1 — Стеклоподъемники
- R2 — Розетка
- R3 — Обогрев заднего стекла
Некоторые предохранители и реле могут устанавливаться вне представленных блоков.
Правый блок предохранителей

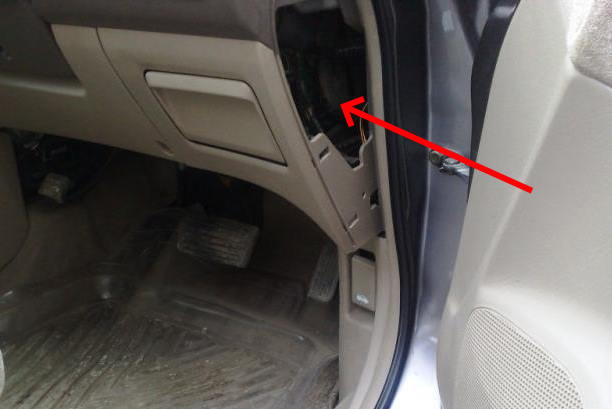

В правом торце приборной панели, за защитной крышкой устанавливается ещё один блок с предохранителями и реле.

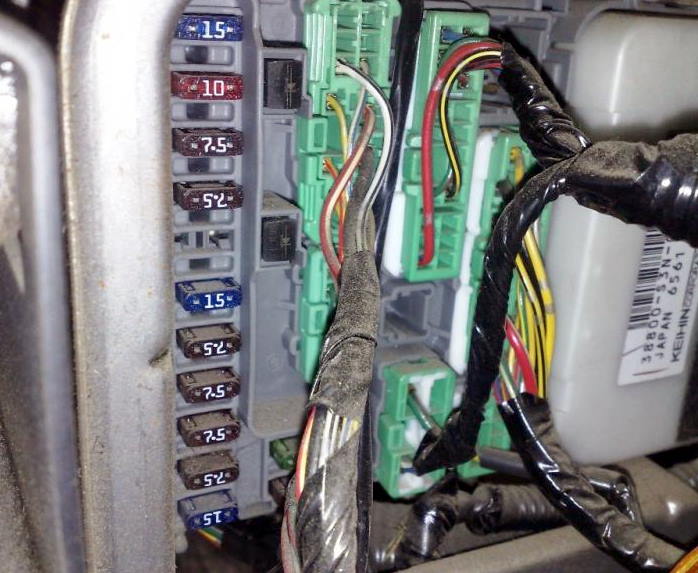

Сам блок будет выглядеть примерно вот так.

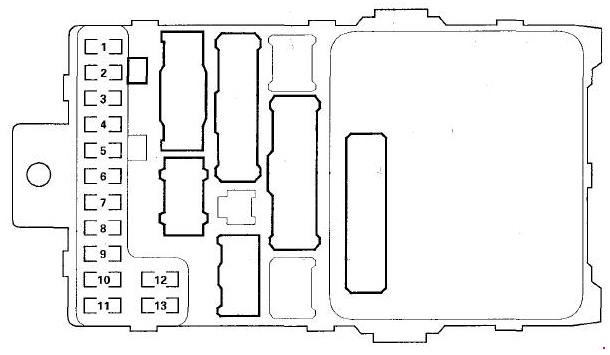

Схема
Описание
| 1 | 15A Топливный насос, реле блока управления двигателем (PGM-FI Main), блок управления подушками безопасности (SRS) |
| 2 | 10A Блок управления подушками безопасности (SRS) |
| 3 | 7,5A Панель управления отопителем, реле отопителя, реле муфты компрессора кондиционера, блок управления климат-контролем, реле вентилятора кондиционера, реле управления вентилятором системы охлаждения, реле вентилятора системы охлаждения, реле заднего отопителя, реле обогрева заднего стекла, задний кондиционер, система рециркуляции |
| 4 | 7,5A Обогрев зеркал, электропривод зеркал, блок управления ABS или ABS/TCS, опциональный разъем S |
| 5 | Резерв |
| 6 | 15A Генератор, индикатор заряда, круиз-контроль, датчик электрической нагрузки (ELD), система улавливания паров бензина (EVAP), клапан электрогидравлических подушек двигателя, блок управления двигателем и коробкой передач, подогреваемые кислородные датчики, выключатель режима SNOW |
| 7 | 7,5A Задний стеклоочиститель и омыватель, насос омывателя лобового стекла |
| 8 | 7,5A Реле розетки, опциональный разъем R, соленоид АКП |
| 9 | 10A Лампы заднего хода, комбинация приборов, датчик исправности ламп стоп-сигнала, блок кузовной электроники со стороны водителя/пассажира (MICU), индикатор неисправности тормозной системы, блок управления навигацией, датчик неисправности тормоза |
| 10 | 7,5A Реле аварийной сигнализации и указателей поворота |
| 11 | 15A Катушки зажигания |
| 12 | 30A Передний стеклоочиститель |
| 13 | 7,5A Блок управления двигателем и коробкой передач (PCM), реле блока управления двигателем (PGM-FI Main) |
С обратной стороны блока могут быть установлены некоторые реле.

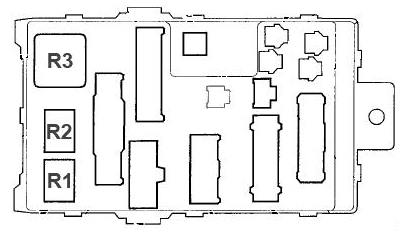

Схема
Обозначение
- R1 — Стартер
- R2 — Лампы заднего хода
- R3 — Аварийная сигнализация и указатели поворота
Блок под капотом

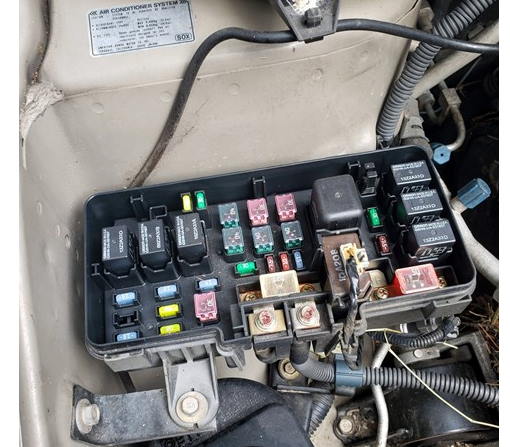

Главный блок с предохранителями и реле устанавливается рядом со стойкой.

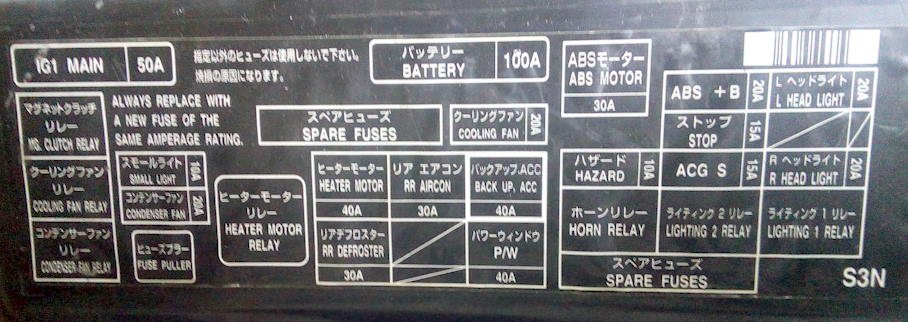

Сверяйте назначение элементов со своими схемами на крышке блоков.

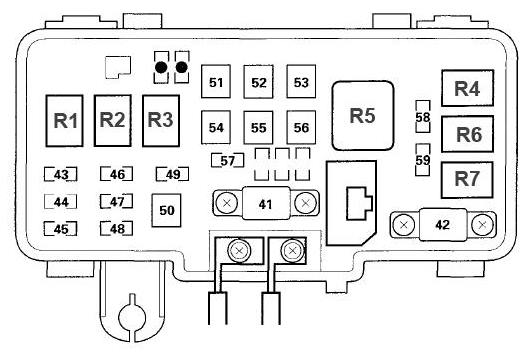

Схема
Описание
| 41 | 120A Аккумуляторная батарея |
| 42 | 50A Замок зажигания (BAT) |
| 43 | 15A Правая фара, реле дневных ходовых огней (DRL) |
| 44 | — |
| 45 | 15A Левая фара, индикатор дальнего света, реле дневных ходовых огней (DRL), блок управления дневными ходовыми огнями |
| 46 | 15A Реле блока управления двигателем (PGM-FI Main), диагностический разъем (DLC) |
| 47 | 20A Лампы стоп-сигнала, реле звукового сигнала, круиз-контроль, подсветка замка зажигания, блок управления ABS или ABS/TCS, блокировка ключа зажигания, блок управления двигателем и коробкой передач (PCM) |
| 48 | 20A Блок управления ABS или ABS/TCS |
| 49 | 15A Реле аварийной сигнализации и указателей поворота, аварийная сигнализация |
| 50 | 30A Блок управления ABS или ABS/TCS |
| 51 | 40A Предохранители: № 1, 7, 8, 15, 16 |
| 52 | Резерв |
| 53 | 30A Обогрев заднего стекла (реле обогрева заднего стекла) |
| 54 | 40A Предохранители: № 9, 10, 11, 12, 13 |
| 55 | 40A Предохранители: № 2, 3, 4, 5, 6 |
| 56 | 40A Передний отопитель |
| 57 | 30A Вентилятор системы охлаждения |
| 58 | 30A Вентилятор кондиционера |
| 59 | 7,5A Муфта компрессора кондиционера |
| • | Запасной предохранитель |
| Реле | |
| R1 | Правая фара |
| R2 | Левая фара |
| R3 | Звуковой сигнал |
| R4 | Вентилятор кондиционера |
| R5 | Передний отопитель |
| R6 | Вентилятор системы охлаждения |
| R7 | Муфта компрессора кондиционера |
Есть что добавить — пишите в комментарии.
