Honda Partner Domani Orthia предохранители и реле
Honda Partner производилась в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 за это время модель прошла обновление. Данная модель выпущена на общей базе с Honda Domani и Honda Orthia, поэтому наш материал будет полезен и владельцам данных автомобилей. В нём мы представим описание предохранителей и реле Хонда Партнёр Орхия Домани со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня комплектации Вашего автомобиля.
Блок в салоне
В салоне основной блок с предохранителями и реле находится в нижней части панели приборов, со стороны водителя.

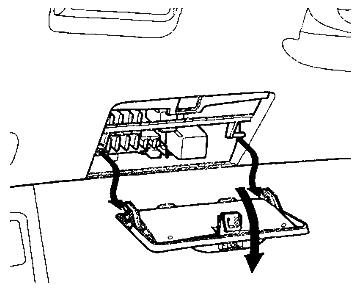

Для доступа надо убрать защитную крышку.

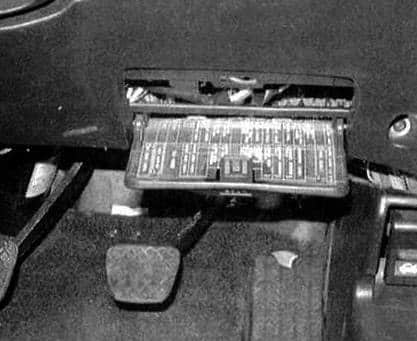

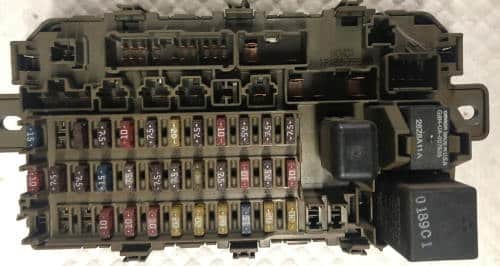

Выглядеть сам блок будет примерно вот так.

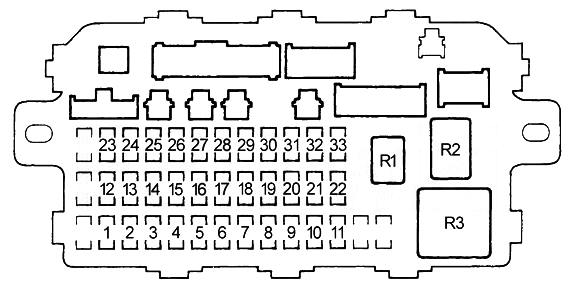

Схема
Описание
| 1 | 20A Электропривод сидений (продольное перемещение, регулировка по высоте) |
| 2 | 20A Электропривод сидений (наклон спинки), подогрев сидений |
| 3 | 10A Задний стеклоочиститель, противоугонная система |
| 4 | 10A Правая фара (дальний свет), дневные ходовые огни, блок кузовной электроники (ICU) |
| 5 | 10A Левая фара (дальний свет), дневные ходовые огни |
| 6 | Противоугонная система |
| 30A Блок управления омывателем фары | |
| 7 | 20A Задний левый стеклоподъемник |
| 8 | 20A Задний правый стеклоподъемник |
| 9 | 15A Катушка зажигания |
| 10 | 20A Стеклоподъемник переднего пассажира |
| 11 | 20A Стеклоподъемник водителя |
| 12 | 7,5A Аварийная сигнализация |
| 13 | 15A Реле блока управления двигателем (PGM-FI), топливный насос, блок управления подушками безопасности |
| 14 | 7,5A Аудиосистема (’96-’98), круиз-контроль, центральный замок (’99-’00), система бесключевого доступа (’99-’00) |
| 15 | 7,5A Генератор, датчик скорости автомобиля, блок управления АКПП, блок системы контроля напряжения питания, индикатор повышенной температура ОГ |
| 16 | 7,5A Обогрев заднего стекла (’96-’98), ABS, электропривод зеркал (’99-’00) |
| 17 | 7,5A Электропривод зеркал (’96-’98), воздушная заслонка, панель управления отопителем, панель управления кондиционером, вентиляторы, реле подогрева сидений, блок управления складыванием зеркал |
| 18 | 7,5A Дневные ходовые огни, блок кузовной электроники (ICU) |
| 19 | 7,5A Лампы заднего хода, блок управления блокировкой |
| 20 | 7,5A Дневные ходовые огни, задний противотуманный свет |
| 21 | 10A Правая фара (ближний свет) |
| 22 | 10A Левая фара (ближний свет) |
| 23 | 10A Блок управления подушками безопасности |
| 24 | 7,5A Реле стеклоподъемников, люк, корректор света фар, омыватель фар |
| 25 | 7,5A Блок кузовной электроники (ICU), блокировка селектора коробки передач, комбинация приборов |
| 26 | 20A Передний стеклоочиститель и омыватель |
| 27 | 10A ’96-’98: Прикуриватель |
| 15A ’99-’00: Прикуриватель | |
| 28 | 10A ’96-’97: Аудиосистема |
| 15A ’98: Аудиосистема | |
| 10A ’99-’00: Аудиосистема | |
| 29 | 7,5A Задние противотуманный свет, блок кузовной электроники (ICU) |
| 30 | 7,5A Подсветка панели приборов |
| 31 | 7,5A Реле блока управления двигателем (PGM-FI), блок управления двигателем (PCM/ECM), блок кузовной электроники (ICU) |
| 32 | 7,5A Габаритные огни, освещение номерного знака |
| 33 | 7,5A Блок управления блокировкой, блокировка селектора коробки передач, соленоид блокировки ключа, переключатель света фар |
| Реле | |
| R1 | Обогрев заднего стекла |
| R2 | Стеклоподъемники |
| R3 | Указатели поворота / аварийная сигнализация |
За прикуриватель отвечает предохранитель номер 27.
Блок под капотом
Блоки под капотом
Расположение

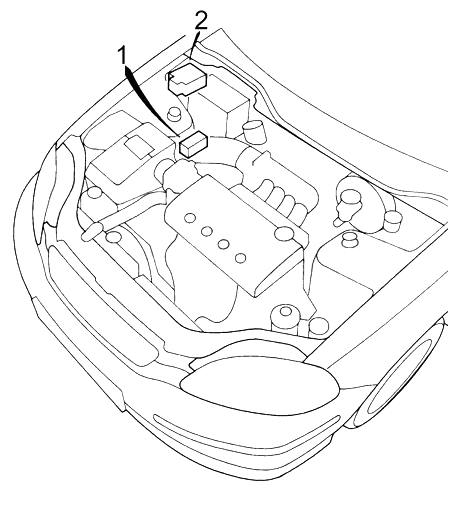

Под капотом, в моторном отсеке с правой стороны расположены 2 блока с предохранителями и реле.
Схема
Расшифровка
- Блок предохранителей АБС
- Блок предохранителей и реле

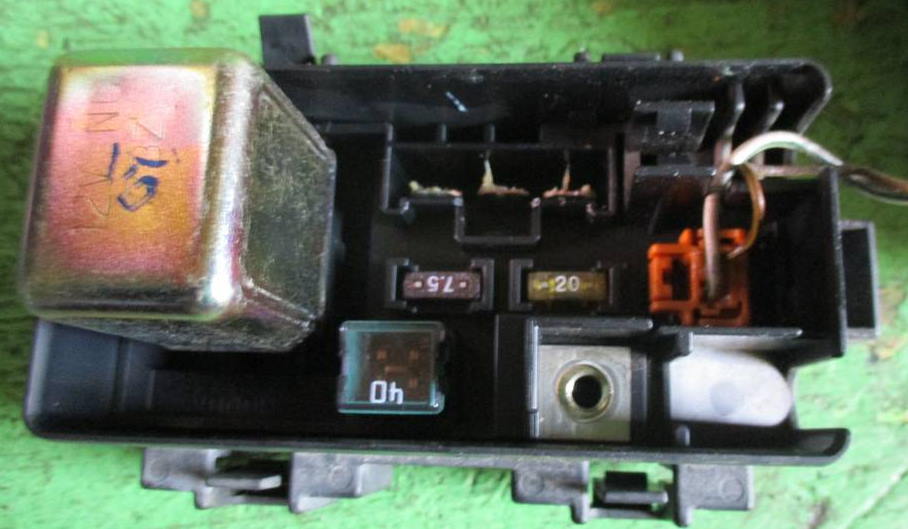

Блок предохранителей АБС
Фото — пример

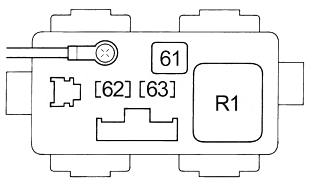

Схема
Описание
| 61 | 40A ABS насос |
| 62 | 20A ABS блок управления |
| 63 | 7,5A ABS блок управления |
| Реле | |
| R1 | ABS насос |
Блок предохранителей и реле

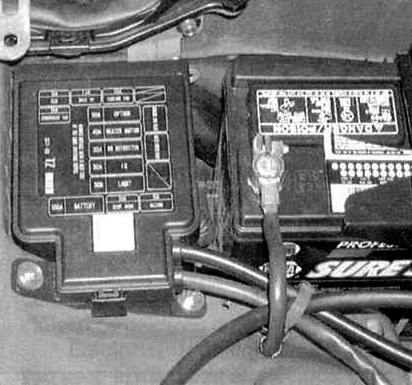

Он установлен рядом с аккумуляторной батареей.

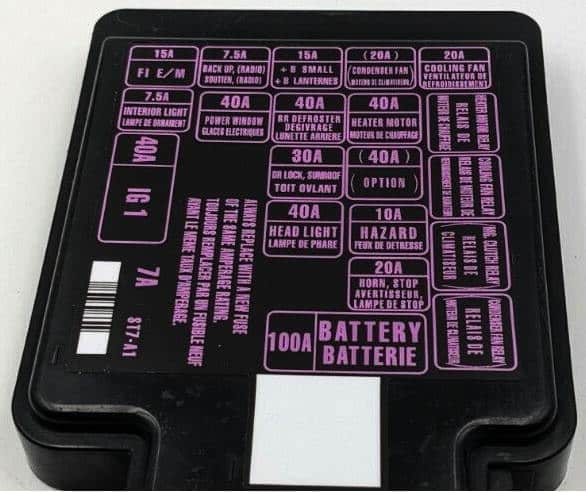

Сверяйте обозначение элементов со своими схемами на крышке блока

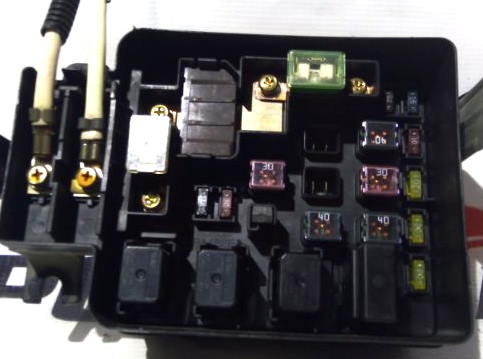

Фотография

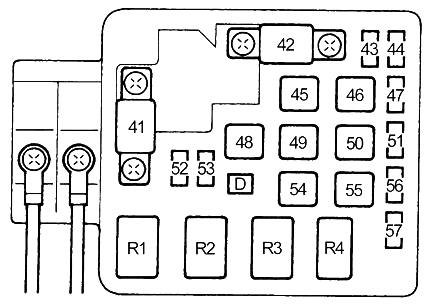

Схема
Назначение
| 41 | 80/100А Главный предохранитель |
| 42 | 40A Замок зажигания (BAT) |
| 43 | 7,5A Освещение салона, диагностический разъем |
| 44 | 20A Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок) |
| 15A Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок) | |
| 45 | — |
| 46 | 40A Стеклоподъемники (реле стеклоподъемников) |
| 47 | 7,5A Аудиосистема, часы, блок управления двигателем — PCM (VBU), блок управления коробкой передач — TCM (’96-’98), панель управления отопителем, антенна, блок управления складыванием зеркал |
| 48 | 30A Переключатель освещения, предохранитель: №33 |
| 49 | — |
| 50 | 30A Обогрев заднего стекла (реле обогрева заднего стекла) |
| 51 | 20A Центральный замок (’99-’00), блок управления системой бесключевого доступа (’99-’00), люк |
| 52 | 15A Звуковой сигнал, лампы стоп-сигнала |
| 53 | 10A Аварийная сигнализация, реле указателей поворота и аварийной сигнализации |
| 54 | 40A Противоугонная система |
| 55 | 40A Отопитель (реле отопителя) |
| 56 | 20A Вентилятор кондиционера (реле вентилятора кондиционера), муфта компрессора кондиционера (реле муфты компрессора кондиционера) |
| 57 | 20A Вентилятор системы охлаждения (реле вентилятора системы охлаждения) |
| Реле | |
| R1 | Вентилятор кондиционера |
| R2 | Муфта компрессора кондиционера |
| R3 | Вентилятор системы охлаждения |
| R4 | Отопитель |
Знаете как сделать материал лучше — пишите в комментарии.
