Хонда СРВ 1 (рд1 рд2 рд3) предохранители и реле
Honda CR-V 1 поколения, это компактный кроссовер, который производился компанией Honda в 1995, 1996, 1997, 1998, 1999, 2000, 2001 году с несколькими вариантами кузова: рд1 рд2 рд3. За это время модель прошла рестайлинг. В данной публикации вы найдете описание предохранителей и реле Хонда СРВ 1 со схемами блоков, фото примерами их исполнения и местами расположения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного. Сверяйте информацию со своими схемами на крышке блоков.
Не то поколение модели или не подходят схемы?
[Описание Хонда СРВ 5]
[Описание Хонда СРВ 4]
[Описание Хонда СРВ 3]
[Описание Хонда СРВ 2]
Блок в салоне

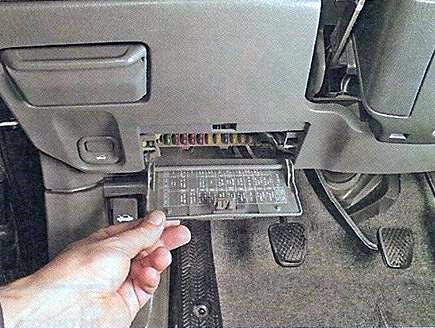

В салоне, основной блок с предохранителями и реле, находится в нижней части панели приборов со стороны водителя и закрыт защитной крышкой.

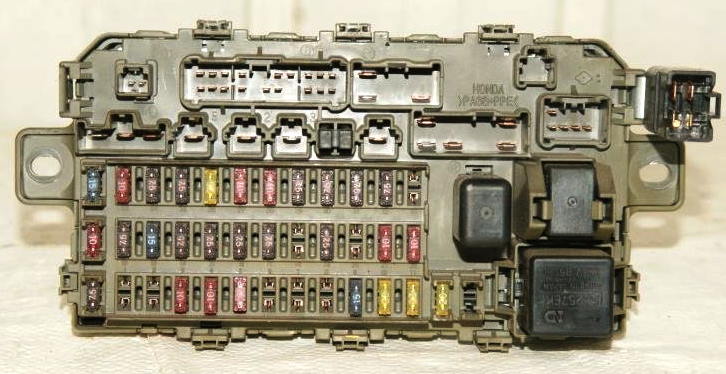

Сам блок будет выглядеть примерно вот так.

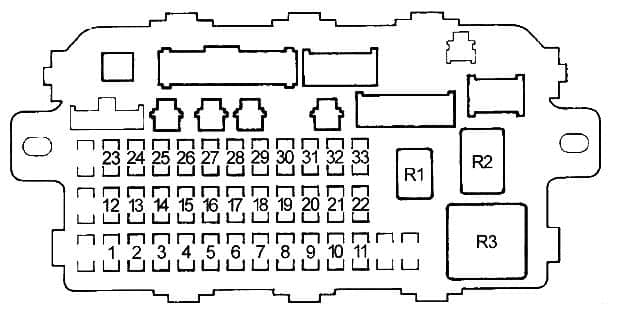

Схема
Описание
| 1 | 15A Подогрев зеркал, передние противотуманные фары |
| 2 | 30А Омыватель фар, подогрев зеркал |
| 3 | 10А Задний стеклоочиститель, блок управления задним стеклоочистителем (’95-’97) |
| 4 | 10A Правая фара (дальний свет), дневные ходовые огни |
| 5 | 10A Левая фара (дальний свет), дневные ходовые огни, индикатор дальнего света |
| 6 | 10A Задняя розетка |
| 7 | 20A Задний левый стеклоподъемник |
| 8 | 20A Задний правый стеклоподъемник |
| 9 | 15A Блок управления зажиганием |
| 10 | 20A Стеклоподъемник переднего пассажира |
| 11 | 20A Стеклоподъемник водителя, блок управления стеклоподъемниками |
| 12 | 7,5A Реле аварийной сигнализации и указателей поворота |
| 13 | 15A Главное реле блока управления двигателем (PGM-FI Main) (бензонасос), блок управления подушками безопасности (SRS) |
| 14 | 7,5A Круиз-контроль |
| 15 | 7,5A Генератор, индикатор зарядки, датчик электрической нагрузки (ELD), система улавливания паров бензина (EVAP), кислородные датчики (HO2S), датчик скорости (VSS) |
| 16 | 7,5A Блок управления ABS |
| 17 | 7,5A Реле муфты компрессора кондиционера, реле отопителя (высокая скорость), реле отопителя, реле вентилтора кондиционера, блок управления отопителем, реле вентилятора системы охлаждения, режим рециркуляции, электропривод зеркал |
| 18 | 7,5A Дневные ходовые огни |
| 19 | 7,5A Лампы заднего хода, реле ламп заднего хода (A/T) |
| 20 | 7,5A Дневные ходовые огни |
| 21 | 10A Правая фара (ближний свет) |
| 22 | 10A Левая фара (ближний свет) |
| 23 | 10A Блок управления подушками безопасности (SRS) |
| 24 | 7,5A Реле стеклоподъемников |
| 25 | 7,5A Комбинация приборов, блок кузовной электроники (Integrated Control Unit), индикатор ABS, индикатор включения передач, часы (’98-’01), индикатор круиз-контроля, блокировка селектора коробки передач (A/T), блок управления центральным замком, индикатор подушек безопасности |
| 26 | 20A Стеклоочиститель и омыватель, блок кузовной электроники (Integrated Control Unit) |
| 27 | 10A Передняя розетка (прикуриватель), задняя розетка |
| 28 | 10A Аудиосистема |
| 29 | 7,5A Задняя противотуманная фара |
| 30 | 7,5A Комбинация приборов, блок кузовной электроники (Integrated Control Unit), индикатор включения передач, аудиосистема, часы, индикатор круиз-контроля, подсветка панели приборов, подсветка комбинации приборов, индикатор аварийной сигнализации, блок управления отопителем, блок управления стеклоподъемниками (’99-’01) |
| 31 | 7,5A Блок управления двигателем (ECM (’98-’01: M/T)), блок управления силовым агрегатом (PCM (A/T)), главное реле блока управления двигателем (PGM-FI Main), блок кузовной электроники (Integrated Control Unit) |
| 32 | 7,5A Габаритный свет, освещение номерного знака, разъём прицепа |
| 33 | 7,5А Подсветка замка зажигания, блокировка селектора коробки передач, блокировка ключа |
| Реле | |
| R1 | Обогрев заднего стекла |
| R2 | Стеклоподъемники |
| R3 | Аварийная сигнализация и указатели поворота |
Остальные предохранители — запасные.
За работу прикуривателей отвечают предохранители под номерами 6 и 27.
Блоки под капотом

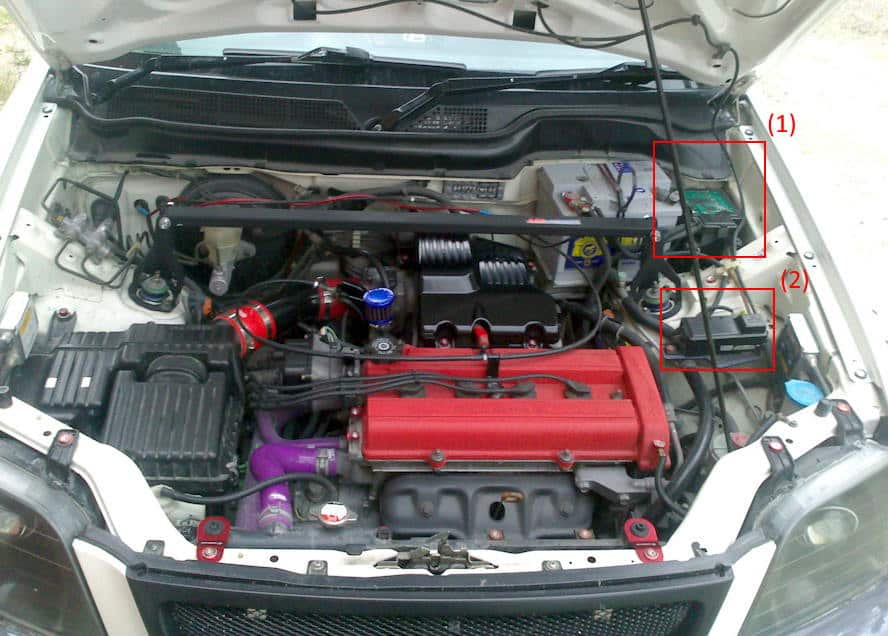

Под капотом, в моторном отсеке Honda CR-V 1, находится 2 блока: основной блок предохранителей и реле (1) и блок предохранителей АБС (2).
Блок предохранителей и реле

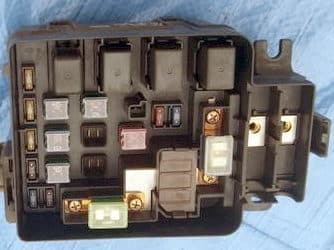

Фото — пример
Схема с крышки блока

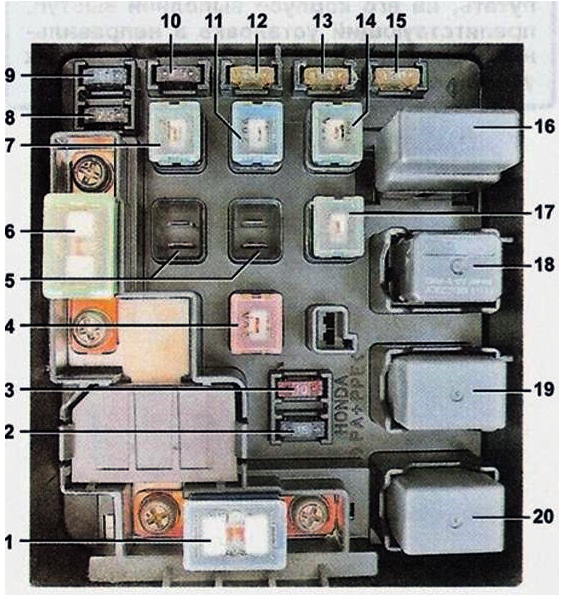

Схема
Обозначение
| 1 | 100А Аккумуляторная батарея (BATTERY); |
| 2 | 15А Звуковой сигнал и сигналы торможения (HORN STOP); |
| 3 | 10А Аварийная сигнализация (HAZARD); |
| 4 | 30А Свет фар (HEAD LIGHT); |
| 5 | Резерв |
| 6 | 40А Реле стартера и цепи выключателя зажигания (IG1); |
| 7 | 40А Электрические стеклоподъёмники (POWER WINDOW); |
| 8 | 7,5А Освещения салона (INTERIOR LIGHT); |
| 9 | 15А ЭБУ системы управления двигателем (FI Е/М); |
| 10 | 7,5А Фонарь заднего хода (BACK UP); |
| 11 | 20А Нагревательный элемент заднего стекла (RR DEFROSTER); |
| 12 | 20А Центральный замок и электропривода вентиляционного люка (DR LOCK UNIT. ROOF); |
| 13 | 10А Электро вентилятор радиатора кондиционера; |
| 14 | 40А Электро вентилятор отопителя; |
| 15 | 20А Электро вентилятор системы охлаждения двигателя (COOLING FAN); |
| 16 | Реле включения (HEATER MOTOR RELAY); |
| 17 | 40А Мотор отопителя (HEATER MOTOR); |
| 18 | Реле включения электро вентилятора системы охлаждения двигателя (COOLING FAN RELAY); |
| 19 | Реле включения климатической установки (MG. CLUTCH RELAY); |
| 20 | Реле включения электро вентилятора радиатора кондиционера (CONDENSER FAN RELAY) |

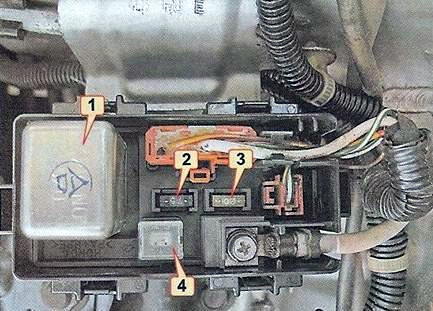

Блок предохранителей АБС
Схема
Назначение
- Реле включения насоса АБС (PUMP MOTOR RELAY);
- 7,5А Электронасос АБС (MTR CHECK);
- 20А Электрооборудование АБС (ABS+B);
- 40А Мотор электронасоса АБС (PUMP MOTOR)
Есть что добавить — пишите в комментарии.
