Hyundai Grand Starex (H1) предохранители и реле
Hyundai H1 (GRAND STAREX) минивэн широкого спектра применения, производится с 1996 года и по настоящее время в 2 поколениях как фургон или микроавтобус. В данном материале вы найдёте описание предохранителей и реле Хендай Гранд Старекс h1 со схемами и фотографиями блоков для 2 го поколения модели выпускавшихся в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 годах. Выделим предохранитель отвечающий за прикуриватель.
За этот период производства Hyundai H1 (Grand Starex) прошла рестайлинг, поэтому назначение элементов в блоках может отличатся и зависит от года выпуска, уровня оснащения и региона поставки. Сверяйте описание со своими схемами на обратной стороне защитной крышки.
Не подходят схемы или владеете первым поколением Старекс? Тогда вам подойдёт данное описание.

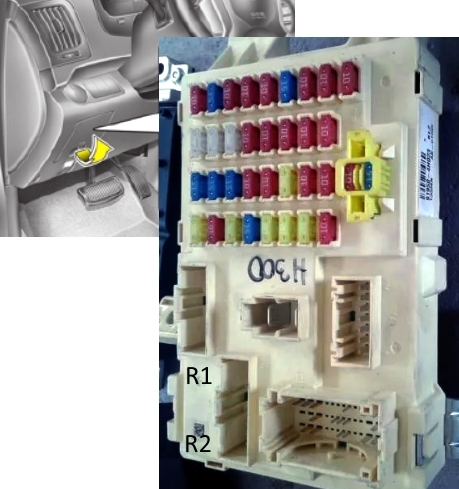

Блок в салоне
Он находится внизу панели приборов (со стороны водителя), за крышкой.
Вариант 1
Схема
Описание предохранителей
| AUDIO-2 | 10А Аудио, цифровые часы, BCM, выключатель внешнего зеркала с питанием |
| C/ LIGHTER | 20А Прикуриватель, Передняя розетка |
| S/HTD DRI | 10А Выключатель обогрева сиденья водителя (при наличии) |
| DRL | 10А BCM (при наличии) |
| RR FOG LP | 10А Реле заднего противо туманного фонаря |
| H/LP | 10А Реле дальнего / ближнего света фар |
| FRT WIPER | 25А Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя |
| BCM | 10А BCM |
| HTR | 10А Реле переднего / заднего вентилятора, Модуль управления передним / задним кондиционером, Реле вентилятора конденсатора, Электро хромное зеркало, Термо выключатель, Реле обогревателя PTC (D4CB), Электро магнитный клапан EGR (D4BH) |
| B/UP LP | 10А Реле фонаря заднего хода, переключатель фонаря заднего хода, переключатель диапазона передачи |
| ABS | 40А Блок управления ABS / ESP, переключатель ESP (D4CB) |
| T/SIG LP | 10А Переключатель сиганлов поворота |
| A/BAG | 10А Модуль управления SRS |
| A/BAG IND | 10А Приборный щиток (индикация) |
| MODULE | 10А Комбинация приборов, BCM, Модуль управления иммобил-ом (D4BH), Реле кондиционера (D4BH), Сопротивление генератора |
| ECU | 10А Датчик скорости автомобиля, ECM, датчик воздушного потока (D4CB), топливный насос (D4BH), TCM, датчик предупреждения о топливном фильтре |
| START | 10А Пусковое реле, реле охранной сигнализации |
| MIRR HTD | 10А Модуль управления передним кондиционером, наружное зеркало с электроприводом и обогреватель левого / правого стекла |
| STOP LP | 15А Выключатель стоп — сигнала |
| BWS | 10А Зуммер |
| DR LOCK | 20А Реле блокировки / разблокировки дверей |
| FRT FOG LP | 10А Реле передних противотуманных фар |
| B/ALARM | 10А Реле звукового сигнала охранной сигнализации |
| AUDIO-1 (POWER CONNECTOR) | 15А Аудио |
| ROOM LP (POWER CONNECTOR) | 10А Цифровые часы, Комбинация приборов, Подсветка LH / RH, Подножка LH / RH, Лампа багажного отделения, Выключатель освещения салона, Выключатель дверной сигнализации, Разъем канала передачи данных, BCM, Выключатель освещения косметического столика LH / RH, Подсветка потолочной консоли |
| HAZARD | 15А Реле аварийной сигнализации, аварийный выключатель |
| FUEL LID | 15А Реле лючка топливного бака |
| P/WDW LH | 25А Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника, левый |
| P/WDW RH | 25А Главный выключатель электрического стекло подъемника, выключатель правого стекло подъемника |
Передний прикуриватель обозначен как C/ LIGHTER, а задний POWER OUTLET.
Расшифровка реле
- R1 — реле электро стекло подъёмников
- R2 — реле лючка заливной горловины
Так же с обратной стороны могут крепится следующие не съёмные реле: реле заднего вентилятора, реле заднего фонаря, реле переднего вентилятора, реле заднего обогревателя стекла.

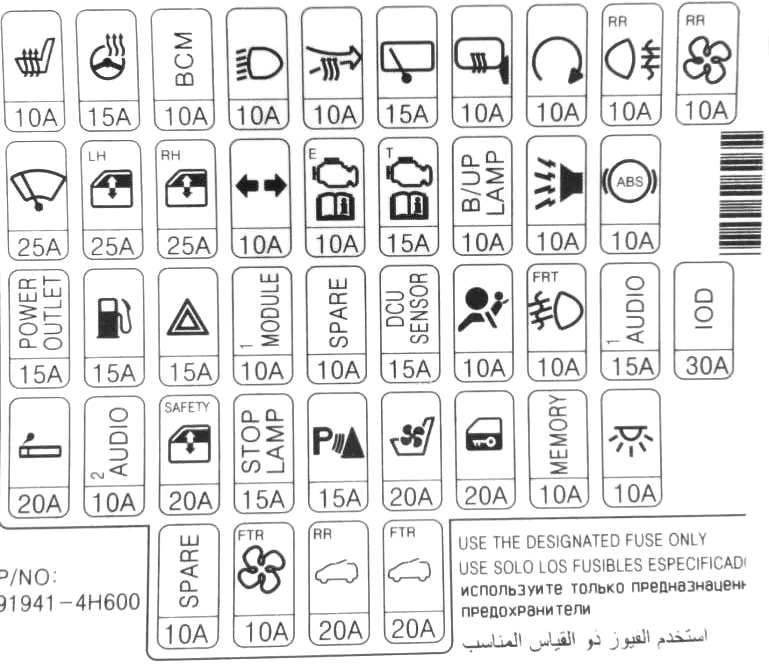

Вариант 2

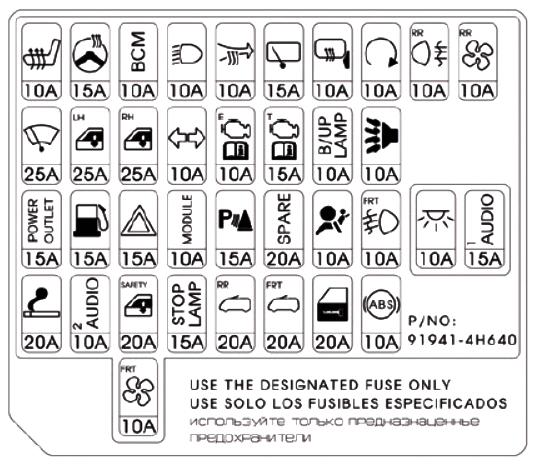

Схема
Блоки под капотом

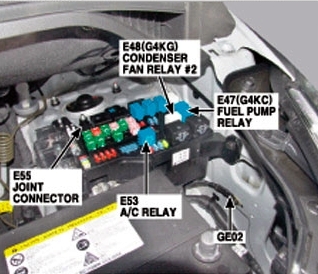

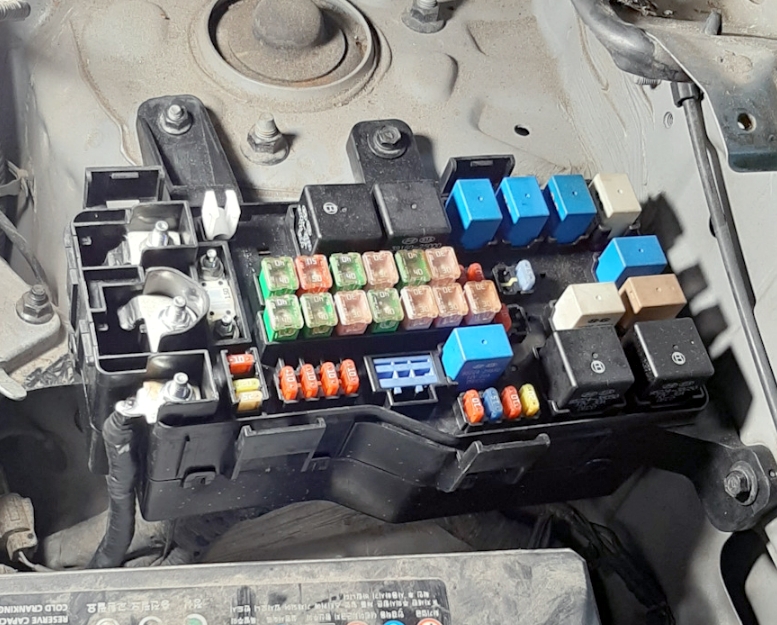

Основной блок
Располагается с левой стороны моторного отсека, рядом с аккумулятором.

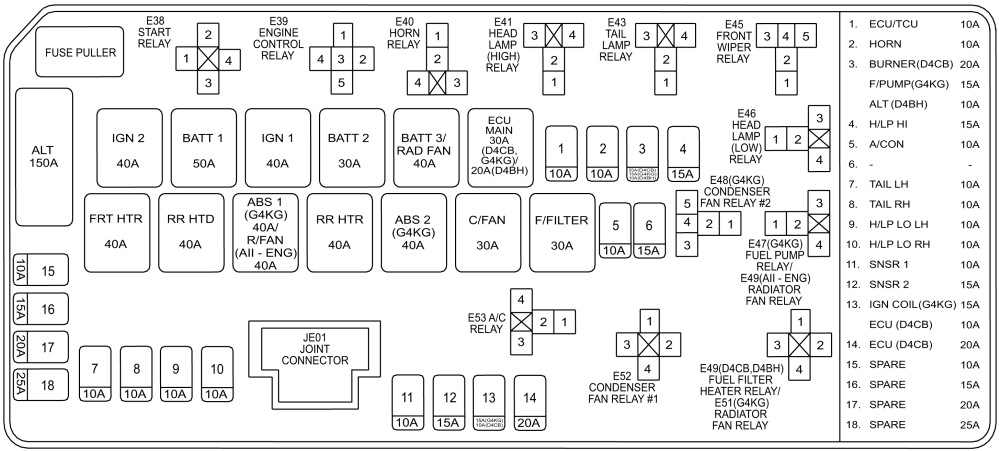

Схема вариант 1
Назначение
| ALT | 150А Предохранитель (A / CON, FRT DEICER), плавкая вставка (FRT HTR, RR HTR, RR HTD, C / FAN, F / FILTER, ABS 1/2), генератор, блок предохранителей и реле E / R, правый |
| BATT1 | 50А Предохранитель (DR LOCK, FRT FOG LP, B / ALARM, разъем питания (AUDIO-1, ROOM LP)) |
| BATT2 | 30А Предохранитель (FUEL LID, P / WDW LH / RH, HAZARD), многоцелевой контрольный разъем |
| BATT 3/RAD FAN | 40А Предохранитель (STOP LP, BWS), реле вентилятора радиатора (G4KC) |
| IGN 1 | 40А Замок зажигания (ACC, IG1) |
| IGN 2 | 40А Замок зажигания (IG2, START), пусковое реле |
| ECU MAIN | 20/30А Реле управления двигателем |
| FRT HTR | 40А Реле переднего вентилятора |
| RR HTD | 40А Реле обогревателя заднего стекла |
| RR HTR | 40А Реле заднего вентилятора |
| ABS 1 | 40А Модуль управления ABS (G4KC) |
| ABS 2 | 40А Модуль управления ABS (G4KC) |
| C/FAN | 30А Реле вентилятора конденсатора 1 |
| F/FILTER | 30А Реле подогревателя топливного фильтра (ДИЗЕЛЬНЫЙ) |
| ECU/TCU | 10А TCM, ECM (бензин) |
| HORN | 10А Реле звукового сигнала |
| BURNER | 20А Модуль управления топливным отопителем (D4CB) |
| F/PUMP | 15А Реле топливного насоса (G4KC) |
| ALT | 10А Генератор (D4BH) |
| H/LP HI | 15А Реле фар (HIGH), реле фар (LOW) |
| A/CON | 10А Реле кондиционера |
| FRT DEICER | 15А Реле обогревателя лобового стекла (при наличии) |
| TAIL LH | 10А Левая фара (габаритный фонарь), Левая задняя комбинированная лампа, Левая габаритная лампа |
| TAIL RH | 10А Фара правая (габаритный фонарь), задний комбинированный фонарь правый, габаритный фонарь правый |
| H/LP LO LH | 10А Фара левая |
| H/LP LO RH | 10А Фара правая |
| SNSR 1 | 10А Реле кондиционера, реле вентилятора конденсатора (D4CB), лямбда-зонд (D4CB), реле PTC нагревателя №1 (D4CB), выключатель стоп-сигнала (D4CB) |
| SNSR2 | 15А D4CB: датчик положения распределительного вала, реле свечей накаливания, привод системы рециркуляции отработавших газов, регулирующий клапан VGT, модуль управления иммобил-ом G4KC: реле топливного насоса, электромагнитный клапан продувки адсорбера, масляный регулирующий клапан, датчик положения коленчатого вала, кислородный датчик, модуль управления иммобил-ом, исполнительный механизм регулировки холостого хода |
| IGN COIL | 15А Катушка зажигания # 1 ~ # 4 (G4KC), конденсатор (G4KC) |
| ECU 1 | 10А ECM (D4CB) |
| ECU 2 | 20А ECM (D4CB, G4KC), форсунка №1 ~ №4 (G4KC) |
| SAFETY P/WDW | 20А Стекло подъемник безопасности |

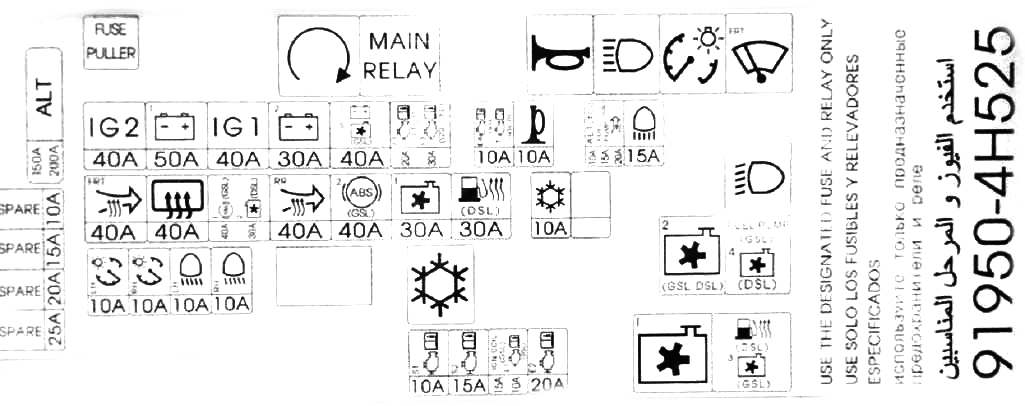

Схема вариант 2

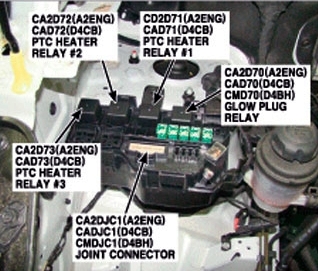

Дополнительный блок
Устанавливается преимущественно на дизельные модели, с правой стороны, рядом со стойкой.

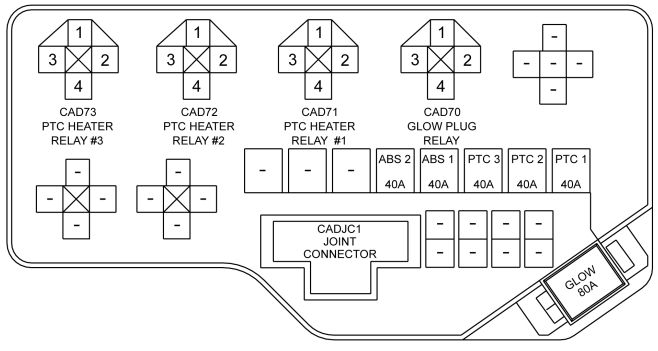

Схема вариант 1
Обозначение
| GLOW | 80А Реле свечей накаливания |
| PTC HEATER 1 | 40А Реле нагревателя PTC №1 |
| PTC HEATER 2 | 40А Реле нагревателя PTC №2 |
| PTC HEATER 3 | 40А Реле нагревателя PTC №3 |
| ABS 1 | 40А Блок управления ABS / ESC |
| ABS 2 | 40А Блок управления ABS / ESC |
| ECU | 15А Питание электронного блока управления |
| FUEL PUMP | 20А Двигатель топливного насоса |
| DCU 1 | 20А Мощность блока управления дозированием 1 |
| DCU 2 | 20А Блок управления дозированием Power 2 |
| DCU 3 | 20А Блок управления дозированием Power 3 |
| DCU | 60А Основное питание блока управления дозированием |

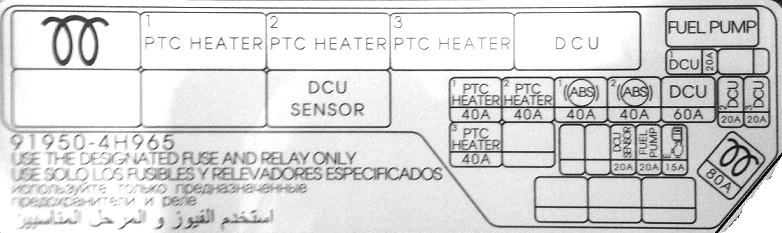

Схема вариант 2
На этом всё, а если есть что добавить — пишите в комментарии.
