Hyundai Grandeur предохранители и реле
Седан бизнес-класса Hyundai Grandeur производится в 4 поколениях с 1986 года по настоящее время. В данной статье вы найдёте описание предохранителей и реле Хендай Грандер выпускавшегося в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году, со схемами блоков и местами их назначения. Отметим предохранитель прикуривателя.
В зависимости от региона и года выпуска поставки возможно отличия в исполнении блоков. Сверяйте назначение со своими схемами на обратной стороне защитной крышки.
Блок в салоне
Расположен в торце приборной панели со стороны водителя.

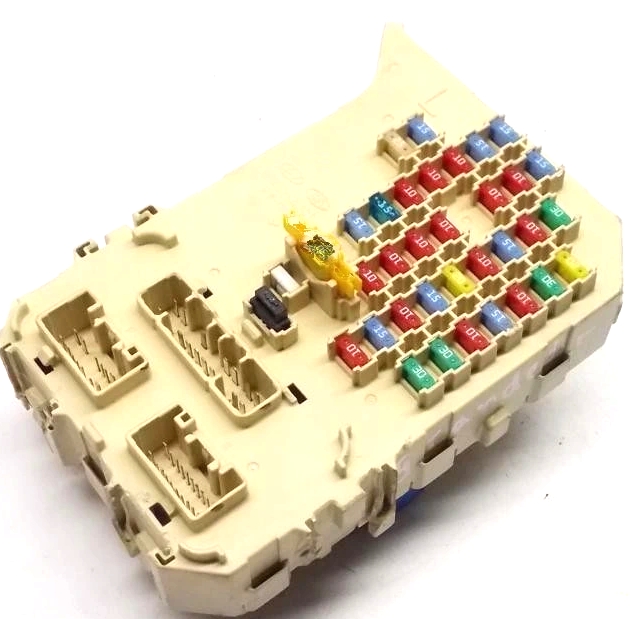

Фото — пример

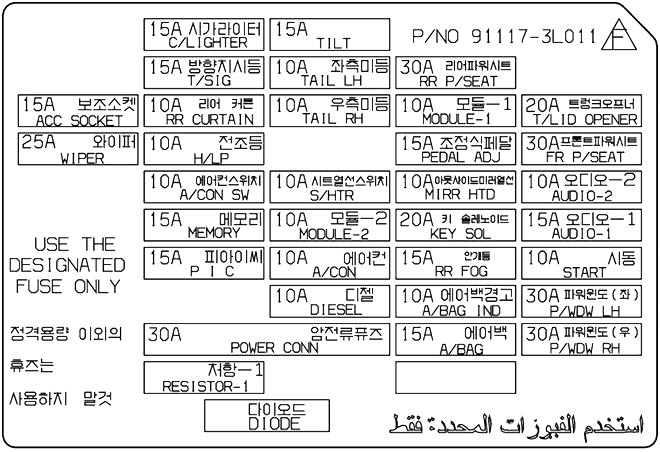

Схема
Описание предохранителей
| T/LID | 20А Устройство открывания крышки топливного бака и переключатель крышки багажника |
| FR P/SEAT | 30А Переключатель передней поясничной опоры, модуль управления IMS, ручной переключатель сиденья водителя / пассажира |
| AUDIO-2 | 10А Блок управления блокировкой ключа банкомата, аудиосистема, выключатель IMS, вспомогательное реле, реле сиденья / розетки, цифровые часы и ремень безопасности пассажира IND. |
| AUDIO-1 | 15А Аудио |
| START | 10А Переключатель диапазонов КПП, реле охранной сигнализации |
| P/WDW LH | 30А Модуль левого переднего стекло подъемника, выключатель заднего левого стекло подъемника |
| P/WDW RH | 30А Модуль правого переднего стекло подъемника, выключатель правого заднего стекло подъемника |
| RR P/SEAT | 30А Блок реле ICM, задний правый |
| MODULE 1 | 10А Комбинация приборов, BCM, Модуль задней шторки, Датчик дождя, Модуль управления IMS, Главный выключатель электрического стекло подъемника |
| PEDAL ADJ | 15А Задний предупреждающий зуммер |
| MIRR HTD | 10А Левое / правое наружное зеркало и электродвигатель складывания зеркал, модуль управления кондиционером |
| KEY SOL | 20А Ключевой соленоид, главный переключатель электрического стекло подъемника |
| RR FOG | 15А Реле заднего противотуманного света |
| A/BAG IND | 10А Приборный щиток |
| A/BAG | 15А Выключатель подушки безопасности, модуль управления SRS |
| TILT | 15А Наклонно — телескопический модуль, переключатель спортивного режима |
| TAIL LH | 10А Реле передних противотуманных фар, Задний левый комбинированный фонарь, Фонарь освещения номерного знака, Левая фара |
| TAIL RH | 10А Задний правый комбинированный фонарь, Фонарь освещения номерного знака, Правая фара |
| S/HTR | 10А Выключатель обогрева сиденья водителя |
| MODULE 2 | 10А Комбинация приборов, переключатель ESC, BCM, модуль управления блокировкой клавиш банкомата, датчик скорости рыскания, много функциональный переключатель |
| A/CON | 10А Модуль управления кондиционером, модуль наклона и теле скопирования, реостат, хромированное электрическое зеркало, потолочная консольная лампа |
| DIESEL | 10А (Запасной) |
| C/ LIGHTER | 15А Прикуриватель |
| T/SIG | 15А BCM |
| RR CURTAIN | 10А Модуль задней шторки |
| H/LP | 10А Реле фар, AQS и датчик окружающей среды, HID-реле, привод регулировки положения фар |
| A/CON SW | 10А Модуль управления кондиционером, реле вентилятора, модуль управления кондиционером (АВТО) |
| MEMORY | 15А Разъем линии передачи данных, Модуль управления кондиционером, Комбинация приборов, Много функциональный переключатель, Модуль наклона и теле скопирования, BCM, Выключатель предупреждения о двери, Лампа освещения салона, Левая / правая ножная лампа, Дверная лампа |
| PIC | 15А (Запасной) |
| ACC SOCKET | 15А Розетка сзади |
| WIPER | 25А Реле омывателя, реле стекло очистителя (Hiqh), реле стеклоочистителя |
| POWER CONN | 30А Предохранитель (ПАМЯТЬ, АУДИО-1) |
За передний прикуриватель отвечает предохранитель обозначенный как C/LIGHTER, а за задний ACC SOCKET на 15А.
С обратной стороны блока могут крепится элементы реле.
Фото — схема
Расшифровка реле
- R1 Реле вентилятора
- R2 Реле обогрева ветрового стекла
- R3 Реле габаритных огней
- R4 Реле крышки заливной горловины
Блоки под капотом
Основной блок находится в левой части моторного отсека, рядом с аккумулятором.

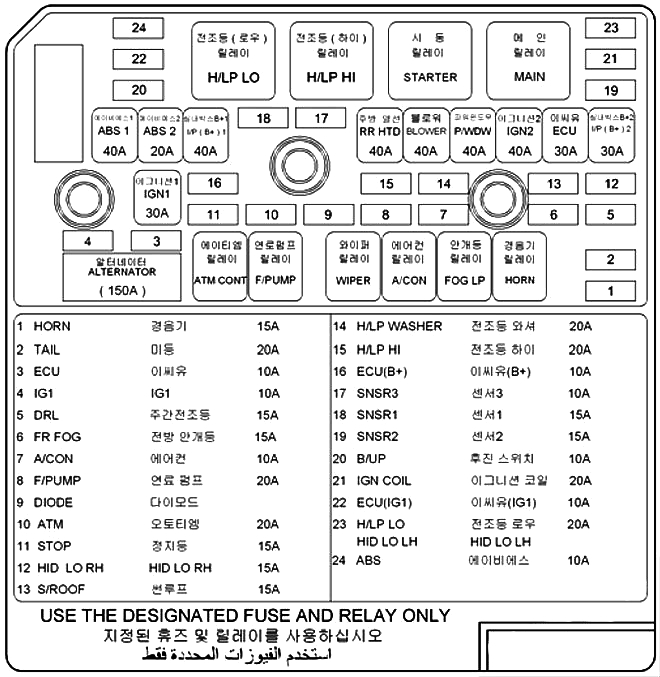

Схема
Обозначение
| 1 | 15А HORN — Реле звукового сигнала |
| 2 | 20А TAIL — Реле задних фонарей |
| 3 | 10А ECU — PCM |
| 4 | 10A IG1 — Зажигания |
| 5 | 15A DRL — Реле звукового сигнала охранной сигнализации |
| 6 | 15A FR FOG — Реле передних противотуманных фар |
| 7 | 10A A/CON — Реле кондиционера |
| 8 | 20A F/PUMP — Реле топливного насоса |
| 9 | Диод |
| 10 | 20А ATM — Реле управления банкоматом |
| 11 | 15А STOP — Выключатель стоп сигналов |
| 12 | 15А H/LP LO RH — Фара — правая сторона |
| 13 | 15А S/ROOF — Светильник потолочной консоли |
| 14 | 20А H/LP WASHER — Двигатель омывателя фар |
| 15 | 20А H/LP HI — Реле фар (HI) |
| 16 | 10А ECU (B+) — PCM |
| 17 | 10А SNSR3 — Инжектор №1- №6, реле кондиционера, реле вентилятора охлаждения |
| 18 | 15А SNSR1 — Датчик массового расхода воздуха, PCM, модуль управления иммобилайзером, масляный регулирующий клапан №1 / №2, регулируемый клапан впускного коллектора |
| 19 | 15А SNSR2 — Датчик кислорода №1- №4 |
| 20 | 10А B/UP — Выключатель фонарей заднего хода, Выключатель стоп-сигнала, Выключатель диапазона КПП, Датчик скорости автомобиля |
| 21 | 20А IGN COIL — Катушка зажигания №1- №6. Конденсатор |
| 22 | 10А ECU (IG1) — PCM |
| 23 | 20А H/LP LO — Реле фар (LOW) |
| 24 | 10А ABS — Модуль управления ABS / ESC, универсальный контрольный разъем |
Предохранители высокой мощности
| ABS1 | 40А Модуль управления ABS / ESC. Универсальный контрольный разъем |
| ABS2 | 20А Модуль управления ABS / ESC, универсальный контрольный разъем |
| I/P (B+)1 | 40А Предохранитель (FR P / SEAT, T / LID. T / SIG. TILT. PEDAL, RR CURTAIN) |
| RRHTD | 40А Реле заднего обогрева |
| BLOWER | 40А Реле вентилятора |
| P/WDW | 40А Предохранитель (P / WDW LH, P / WDW RH) |
| IGN2 | 40А Пусковое реле, замок зажигания (IG2, START) |
| ECU RLV | 30А Реле блока управления двигателем |
| I/P (B+)2 | 30А Предохранитель (KEY SOL, ECS / RR FOG), разъем питания |
| IGN1 | 30А Замок зажигания (ACC, IG1) |
| ALT | 150А Плавкая вставка (ABS1, ABS2, RR HTD. BLOWER) |
Под капотом возможно расположение дополнительных блоков, особенно это касается дизельных моделей. Их схемы смотрите с обратной стороны крышки.
