Шкода фабия 1 — предохарнители и реле
Skoda Fabia 1 го поколения (Mk1) выпускалась в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году с кузовами хэтчбэк, седан, универсал (Fabia Combi). На неё устанавливались как бензиновые, так и дизельные двигатели с объёмом 1,2 1,4 1,6 1,9 литра. В данном материале мы покажем расположение всех электронных блоков управления, подробно опишем блоки с предохранителями и реле для шкоды фабия 1 го поколения, а так же выделим предохранитель прикуривателя и стелоомывателя.
Назначение и количество элементов на наших схемах и в ваших блоках может отличатся и зависит от комплектации и года выпуска автомобиля. Если вы владеете иным поколением шкоды фабия, тогда обратитесь к описанию для 2-го либо 3-го поколения соответственно.

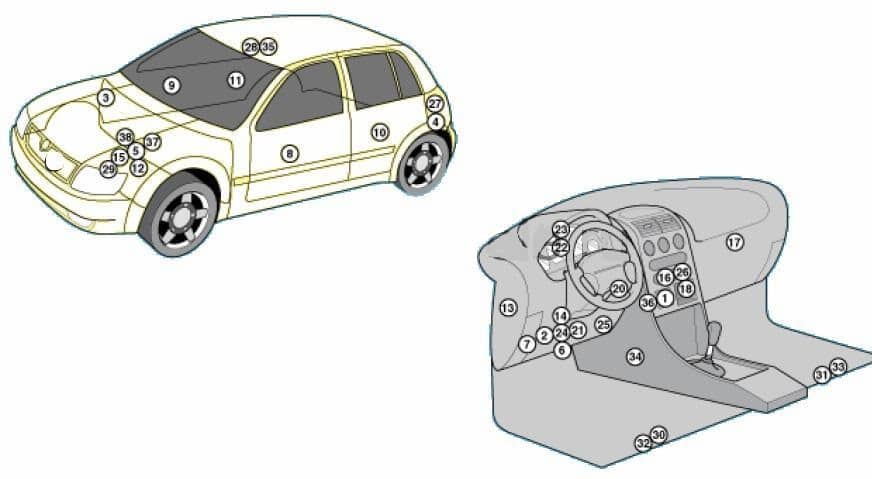

Общее расположение всех блоков
Схема
Описание
| 1 | Блок управления кондиционером — в панели управления отопителем |
| 2 | Блок управления противоугонной системой — в многофункциональном блоке управления 2 |
| 3 | Звуковой сигнал противоугонной системы (^07/00) |
| 4 | Звуковой сигнал противоугонной системы (08/00^) |
| 5 | Аккумуляторная батарея |
| 6 | Блок управления центральным замком — в многофункциональном блоке управления 2 |
| 7 | Диагностический разъем (DLC) — за вещевым ящиком |
| 8 | Блок управления функциями двери, передний левый (центральный замок/ зеркало заднего вида на двери/ стеклоподъемник) |
| 9 | Блок управления функциями двери, правый передний (центральный замок/ зеркало заднего вида на двери/ стеклоподъемник) |
| 10 | Блок управления функциями двери, задний левый (центральный замок/ стеклоподъемник) |
| 11 | Блок управления функциями двери, задний правый (центральный замок/ стеклоподъемник) |
| 12 | Блок управления электродвигателем вентилятора системы охлаждения — с кондиционером |
| 13 | Блок предохранителей/ реле приборная панель 1 |
| 14 | Блок предохранителей/реле приборная панель 2 |
| 15 | Блок предохранителей/ реле, моторный отсек – над аккумуляторной батареей |
| 16 | Дополнительный предохранитель (10А) — в задней части блока управления навигационной системой |
| 17 | Блок управления вентилятором системы кондиционирования /отопления/ резистор регулирования скорости вращения вентилятора – блок вентилятора, слева |
| 18 | Блок управления отопителем — в панели управления отопителем – без кондиционера |
| 19 | Звуковой сигнал |
| 20 | Кольцевая антенна иммобилайзера -возле замка зажигания |
| 21 | Реле указателей поворотов/ аварийной сигнализации – в многофункциональном блоке управления 1 |
| 22 | Блок управления комбинацией приборов — за приборной панелью- функции: Иммобилайзер, предупреждающие устройства и индикаторы |
| 23 | Зуммер предупреждения об оставленных включенными лампах- в комбинации приборов |
| 24 | Многофункциональный блок управления 1 — под блоком предохранителей/ реле 2 приборной панели-функции: Привод замка крышки/ двери багажного отделения, система поддержания скорости, обогреватель заднего стекла, звуковой сигнал, указатели поворота /аварийная сигнализация, лампы освещения салона, очиститель заднего стекла, фонари заднего хода (МКПП), омыватель лобового стекла, очистители лобового стекла |
| 25 | Многофункциональный блок управления 2-функции: Противоугонная система, центральный замок, электропривод/ подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников |
| 26 | Блок управления навигационной системы-в панели управления навигационной системой/ радио |
| 27 | Блок управления системой парковки |
| 28 | Зуммер системы парковки-около лампы освещения салона |
| 29 | Блок управления усилителем рулевого управления |
| 30 | Блок управления подогревом сиденья – под сиденьем, со стороны водителя |
| 31 | Блок управления подогревом сиденья- под сиденьем, со стороны пассажира |
| 32 | Боковой датчик удара, левый — под передним сиденьем |
| 33 | Боковой датчик удара, правый — под передним сиденьем |
| 34 | Блок управления системы SRS — за центральной консолью |
| 35 | Блок управления люком — за лампой освещения салона |
| 36 | Блок управления интерфейсом телефона |
| 37 | Электронный блок управления КПП |
| 38 | Датчик скорости автомобиля — КПП |
Блоки в салоне
Блок предохранителей

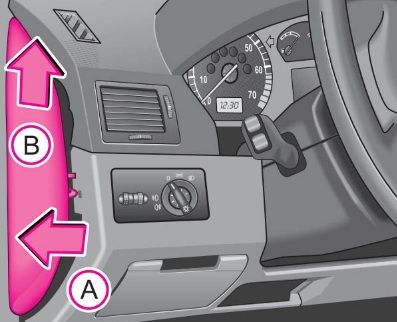

Он находится в торце панели приборов, за защитной крышкой.

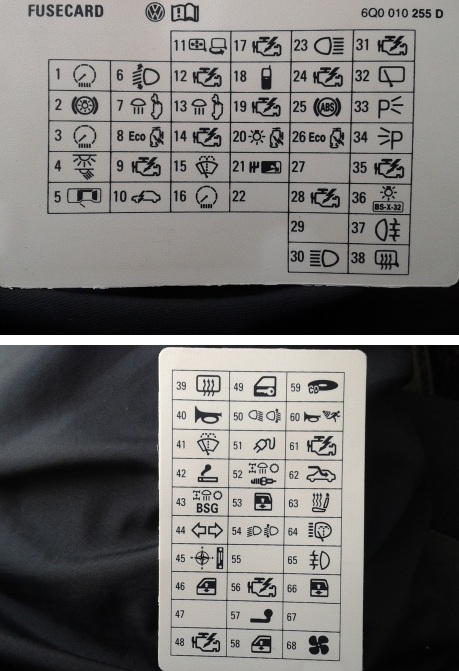

Там должно находится актуальное описание предохранителей для вашей шкода фабиа.

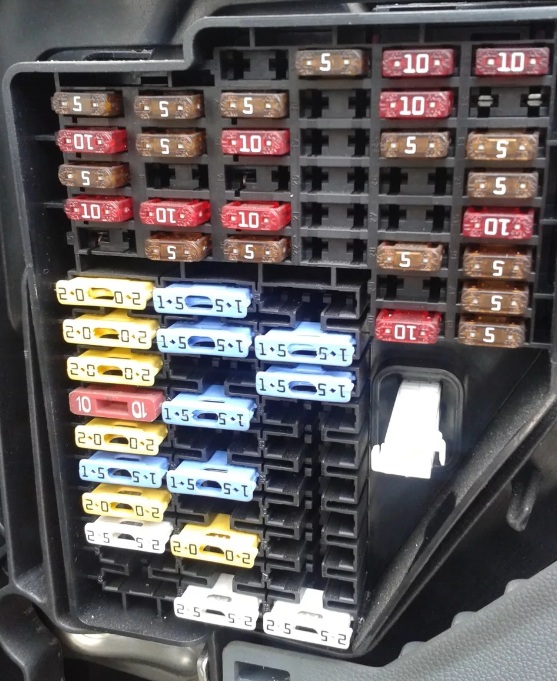

Фото — пример блока предохранителей

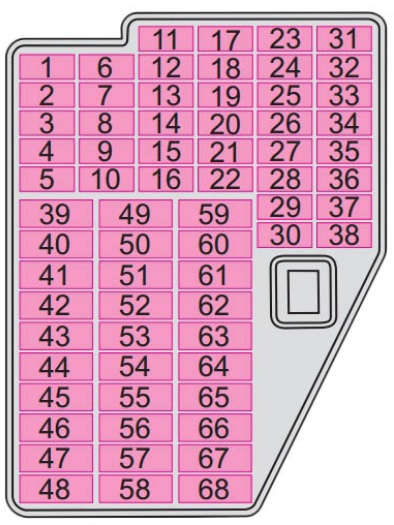

Схема
Обозначение схемы
| 1 | (5А) Антиблокировочная система тормозов (с ESP), комбинация приборов |
| 2 | (10A) Стоп-сигналы |
| 3 | (5A) Система кондиционирования, диагностический разъем (DLC) |
| 4 | (10A) Лампы освещения салона |
| 5 | (5A) Индикатор открытой или неплотно закрытой двери |
| 6 | (5A) Корректор фар |
| 7 | (5A) Управление двигателем, усилитель рулевого управления |
| 8 | (10A) Усилитель рулевого управления |
| 9 | (10A) Подогреваемый кислородный датчик |
| 10 | (5A) S-контакт, аудиосистема, комбинация приборов |
| 11 | (5A) Электропривод/ обогреватель зеркал заднего вида |
| 12 | (5A) Система кондиционирования, привод заслонки забора воздуха, навигационная система, телефон |
| 13 | (10A) Фонари заднего хода |
| 14 | (10A) Система управления двигателем — Дизель |
| 15 | (10A) Очиститель/ омыватель лобового стекла |
| 16 | (5A) Комбинация приборов |
| 17 | (5A) Система управления двигателем — бензин |
| 18 | (5A) Телефон |
| 19 | (10A) Автоматическая коробка передач |
| 20 | (5A) Реле проверки исправности ламп |
| 21 | (5A) Система управления АКПП, подогреватели форсунок омывателя лобового стекла, люк |
| 22 | — |
| 23 | (10A) Правая фара-дальний свет |
| 24 | (10A) Управление двигателем |
| 25 | (5A/10A) Антиблокировочная система тормозов (ABS) |
| 26 | — |
| 27 | — |
| 28 | (5A) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, система поддержания скорости управление двигателем |
| 29 | — |
| 30 | (10A) Индикатор включения дальнего света фар, левая фара — дальний свет |
| 31 | (10A) Привод замка крышки багажника /задней двери |
| 32 | (10A) Очиститель/ омыватель заднего стекла |
| 33 | (5A) Лампы переднего правого габарита/ заднего правого габарита |
| 34 | (5A) Лампы переднего левого габарита/ заднего левого габарита |
| 35 | (10A) Форсунки- бензин |
| 36 | (5A) Лампы подсветки номерного знака |
| 37 | (5A) Задний противотуманный фонарь |
| 38 | (5A) Электропривод/ обогреватель зеркал заднего вида |
| 39 | (20A) Обогреватель заднего стекла |
| 40 | (20A) Звуковой сигнал |
| 41 | (20A) Очиститель/ омыватель лобового стекла |
| 42 | (15A) Прикуриватель |
| 43 | (20A) Многофункциональный блок управления 1, селектор КПП — АКПП |
| 44 | (15A) Указатели поворота/ аварийная сигнализация |
| 45 | (20A) Аудиосистема, навигационная система |
| 46 | (25A) Электродвигатель привода стеклоподъемника передней правой двери |
| 47 | — |
| 48 | (30A) Система управления двигателем — Дизель |
| 49 | (15A) Центральный замок |
| 50 | (15A) Корректор фар, правая фара-ближний свет |
| 51 | (15A) Разъем питания дополнительного оборудования |
| 52 | (15A) Система управления двигателем -бензин |
| 53 | (25A) Электродвигатель привода стеклоподъемника задней правой двери |
| 54 | (15A) Корректор фар, левая фара — ближний свет |
| 55 | — |
| 56 | (20A) Система управления двигателем -бензин |
| 57 | (25A) Разъем электрооборудования прицепа |
| 58 | (25A) Электродвигатель стеклоподъемника передней левой двери |
| 59 | (20A) CD-чейнджер аудиосистемы |
| 60 | (15A) Противоугонная система |
| 61 | (15A) Топливный насос-бензин |
| 62 | (25A) Люк |
| 63 | (15A)Подогреватель передних cсидений |
| 64 | (20A) Омыватели фар |
| 65 | (15A) Противотуманные фары |
| 66 | (25A) Электродвигатель привода стеклоподъемника задней левой двери |
| 67 | — |
| 68 | (25A) Электродвигатель вентилятора кондиционера /отопителя |
За прикуриватель отвечает предохранитель номер 42 на 15А. А за омыватель отвечают предохранители 15 и 41.

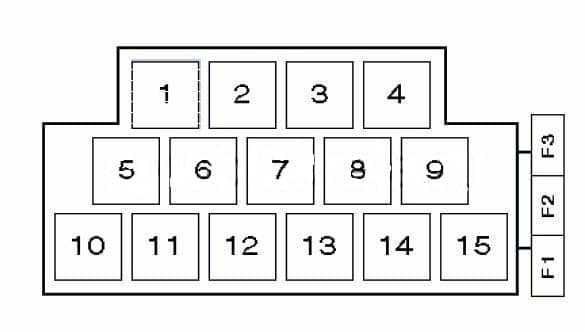

Блок реле

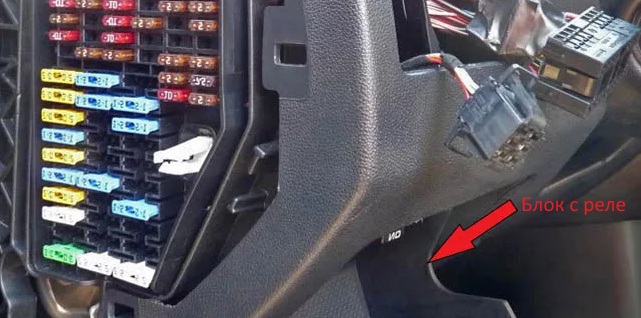

Данный блок расположен под самой панелью приборов.
Схема
Назначение
| 1 | Реле топливного насоса (дизель, ATD ^07/00) |
| 2 | — 07/00) |
| 3 | Реле свечей накаливания |
| 4 | — Н01/00) |
| 5 | Реле индикатора открытой или неплотно закрытой двери |
| 6 | Реле насоса омывателя фар |
| 7 | Реле выключателя запрещения запуска |
| 8 | Реле 1 дополнительного отопителя, низкая мощность (дизель) |
| 9 | Реле 2 дополнительного отопителя, высокая мощность (дизель) |
| 10 | |
| 11 | Реле вспомогательных цепей зажигания |
| 12 | Реле системы управления двигателем (дизель, ASY/ATD ^07/00) |
| 13 | Блок системы проверки исправности ламп |
| 14 | Блок системы проверки исправности ламп |
| 15 | Реле топливного насоса (бензин, ARV/AME/ AUA/AUB/ AQV/ATZ/ AQW^01/00) |
| F1 | (40А) Дополнительный отопитель |
| F2 | (40А) Дополнительный отопитель |
| F3 | (40А) Дополнительный отопитель |

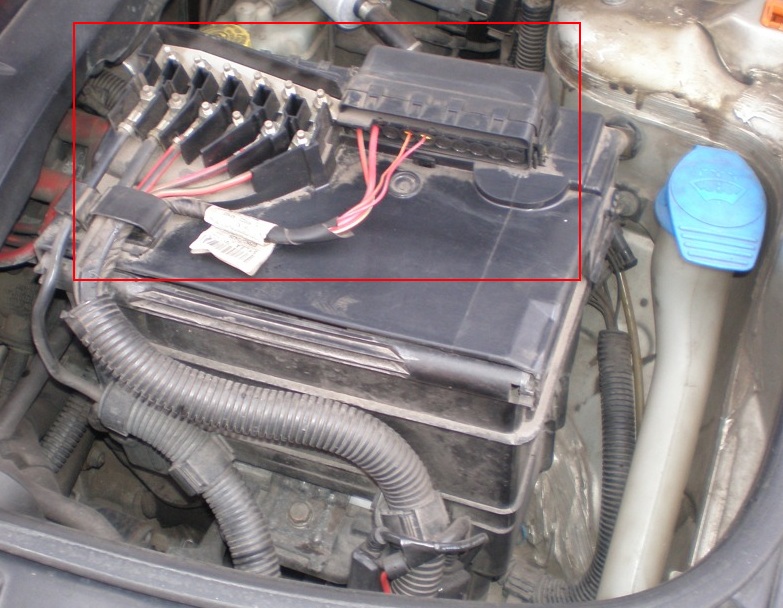

Блок под капотом
Он находится в крышке на аккумуляторной батареи. Для доступа надо отжать в стороны пластмассовые петли по бокам.
Он состоит из плавких вставок высокой мощности и предохранителей.

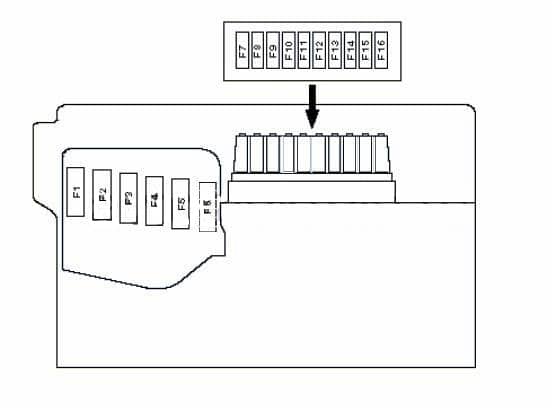

Схема
Расшифровка
| F1 | (110/150/175А) Генератор |
| F2 | (110A) Реле 1 и 2 дополнительного отопителя, переключатель света фар, блок предохранителей / реле- приборная панель 1 (F1-5 и F39-45), реле вспомогательных цепей зажигания, замок зажигания |
| F3 | (50A) Усилитель рулевого управления |
| F4 | (40A) Свечи накаливания, электродвигатель насоса подачи воздуха на выпуск |
| F5 | (40A) Электродвигатель вентилятора системы охлаждения |
| F6 | (40A) Антиблокировочная система тормозов (ABS) |
| F7 | (25A) Антиблокировочная система тормозов (ABS) |
| F8 | (30A) Электродвигатель вентилятора системы охлаждения |
| F9 | — |
| F10 | (5A) Многофункциональный блок управления 1 |
| F11 | (5A) Система кондиционирования |
| F12 | — |
| F13 | (5A) Автоматическая коробка передач |
| F14 | — |
| F15 | — |
| F16 | — |
Руководство по эксплуатации
Больше информации про ремонт и обслуживание шкода фабия 1 можете получить изучив руководство по эксплуатации: «скачать» либо посмотрите данное видео.
Есть что добавить? Пишите в комментариях.
