Hyundai Santa Fe 1 — предохранители и реле
Hyundai Santa Fe 1 го поколения так же известен как Санта Фе Классик выпускался в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. За это время модель получила несколько не значительных обновлений. В данном материале Вы найдёте описание предохранителей и реле Хендай Санта Фе 1 го поколения со схемами блоков, фото примерами исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.
Количество элементов в блоках может отличатся от представленного. Сверяйте назначение со своими схемами на обратной стороне крышки.
Не то поколение Hyundai Santa Fe?
[Описание для Hyundai Santa Fe 2]
[Описание для Hyundai Santa Fe 3]
[Описание для Hyundai Santa Fe 4]
Блок в салоне

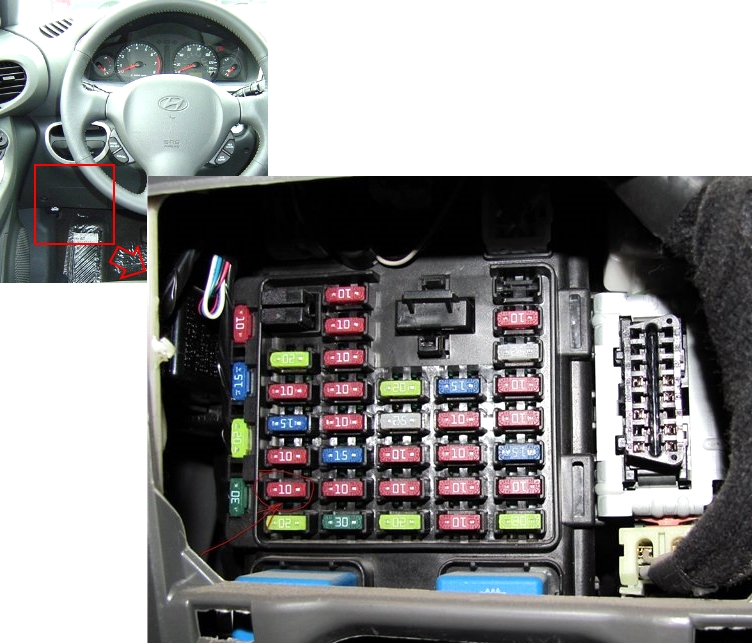

Он находится под панелью приборов со стороны водителя.

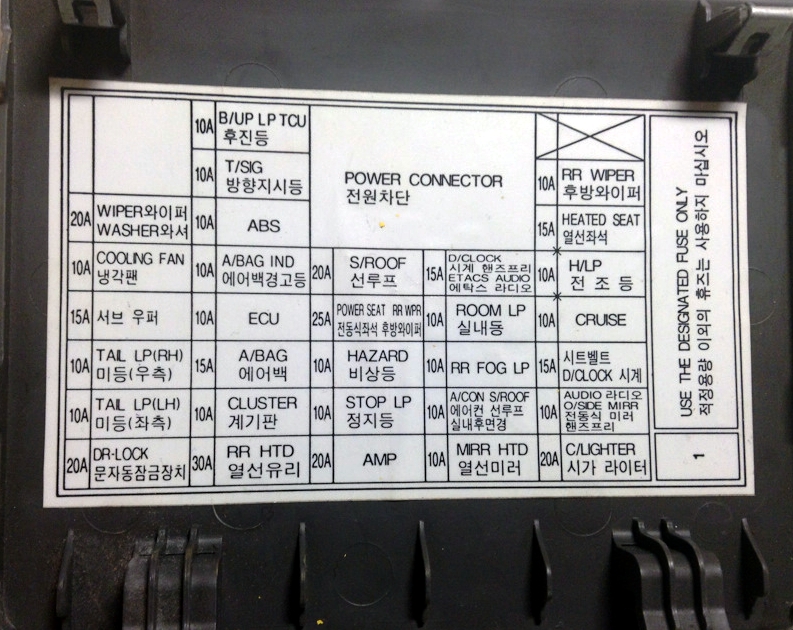

Пример схемы с крышки блока

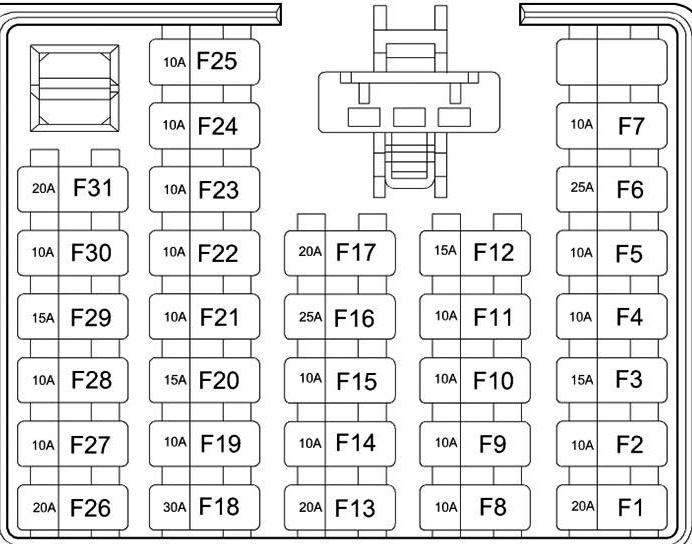

Схема
Описание предохранителей
| F1 | 20А Прикуриватель и розетка |
| F2 | 10А Аудио, внешнее зеркало с электроприводом |
| F3 | 15А Цифровые часы, розетка сзади |
| F4 | 10А Круиз-контроль |
| F5 | 10А Реле фар |
| F6 | 20А Подогрев сиденья |
| F7 | 10А Управление двигателем заднего стеклоочистителя |
| F8 | 10А Обогрев заднего стекла, Наружное зеркало с электроприводом |
| F9 | 10А Управление кондиционером, регулятор люка, электрическое хромированное зеркало |
| F10 | Резерв |
| F11 | 10А Лампа освещения салона, дверной выключатель, дверная лампа, ручное управление кондиционером, контроллер Homelink |
| F12 | 15А Цифровые часы, ETACM, аудио, сирена |
| F13 | 20А Динамики AMP |
| F14 | 10А Стоп-сигнал, разъем передачи данных, универсальный контрольный разъем |
| F15 | 10А Аварийная лампа |
| F16 | 25А Сиденье с электроприводом, управление двигателем заднего стеклоочистителя |
| F17 | 20А Контроллер люка |
| F18 | 30А Реле обогревателя |
| F19 | 10А Комбинация приборов, резистор предварительного возбуждения, ETACM, автоматический датчик освещенности, модуль управления DRL, генератор |
| F20 | 15А Модуль управления SRS |
| F21 | 10А ЕСМ (V6 2,7 л), PCM (I4 с АКП), ЕСМ (I4 с МКП) |
| F22 | 10А Комбинация приборов (Подушка безопасности IND) |
| F23 | 10А Модуль управления ABS, G-сенсор, разъем для удаления воздуха, модуль управления 4WD |
| F24 | 10А Лампа указателя поворота |
| F25 | 10А Фонарь заднего хода, TCM, Блок управления ETS, Датчик отказа зажигания |
| F26 | 20А Реле блокировки / разблокировки дверей, реле блокировки / разблокировки ключей |
| F27 | 10А Задний и стояночный фонарь (левый), лампа указателя поворота, лампа освещения номерного знака |
| F28 | 10А Задний и стояночный фонарь (правый), реле противотуманных фар, переключатель освещения |
| F29 | 15А Модуль управления ETS (V6 3.5L), реле безопасности |
| F30 | 10А Реле вентилятора радиатора, реле вентилятора конденсатора |
| F31 | 20А Электродвигатель переднего стеклоочистителя, реле стеклоочистителя, электродвигатель омывателя |
За прикуриватель отвечает предохранитель номер 1 на 20А.
Реле

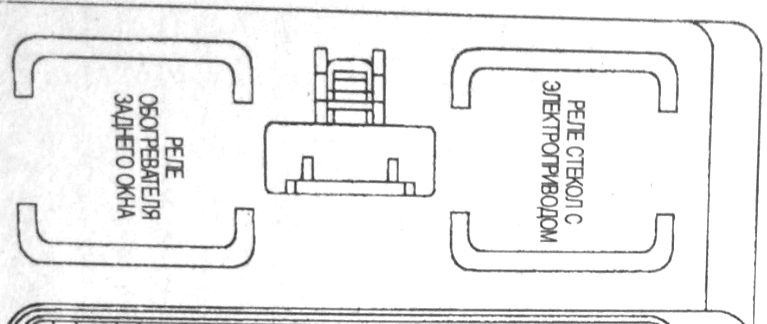

Над предохранителями находятся 2 реле: реле электропривода стекло подъёмников и реле обогревателя заднего стекла.

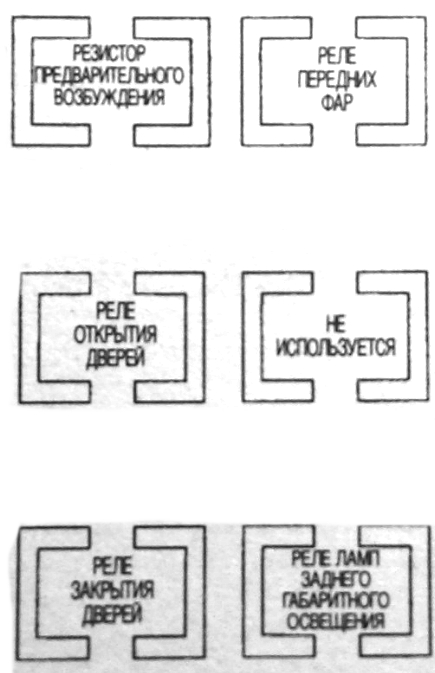

И с обратной стороны блока, так же крепятся несколько элементов реле.
Блок под капотом
Расположен рядом с аккумулятором.

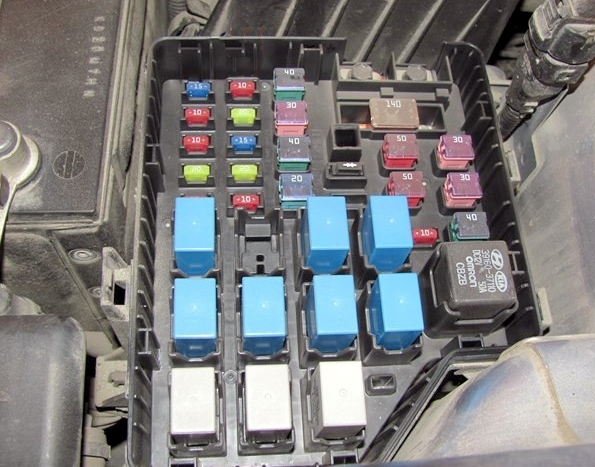

Фото — пример

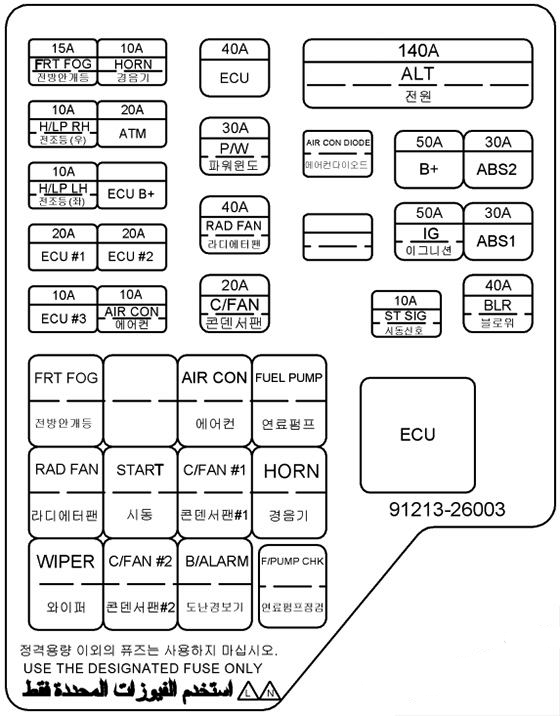

Схема
Обозначение
| ALT | 140А Генератор |
| B+ | 50А Реле заднего фонаря, предохранитель 11-17, разъем питания |
| IGN | 50А Пусковое реле, замок зажигания |
| BLR | 40А Предохранитель кондиционера, реле вентилятора |
| ABS.1 | 30А Блок управления ABS, разъем для выпуска воздуха |
| ABS.2 | 30А Блок управления ABS, разъем для выпуска воздуха |
| ECU | 40А Реле контроля двигателя |
| P/W | 30А Реле электрического стекло подъемника, предохранитель 26 |
| RAD FAN | 40А Реле вентилятора радиатора |
| C/FAN | 20А Реле вентилятора конденсатора |
| FRT FOG | 15А Реле противотуманных фар |
| H/LP(LH) | 10А Левая фара, комбинация приборов, блок управления ДХО |
| H/LP(RH) | 10А Правая фара |
| ECU #1 | 20А Датчик отказа зажигания, кислородный датчик |
| ECU #2 | 20А Инжектор |
| ECU #3 | 10А Управление двигателем, ECM, PCM |
| ECU(B+) | 15А Реле топливного насоса, ECM, TCM, Генератор, PCM |
| ATM | 20А Контрольное реле, модуль управления 4WD |
| HORN | 10А Реле звукового сигнала |
| A/C | 10А Реле кондиционера |
| ST SIG | 10А PCM, ECM |
