Камаз 5490 Нео предохранители и реле
Магистральный седельный тягач Камаз 5490 класса Евро 5 выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 году с различными модификациями и изменениями (КамАЗ 5491, 65206, 65207, 6580). В данной публикации вы найдете описание предохранителей и реле Камаз 5490 Евро 5 со схемой блока и местом их расположения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения вашего КамАЗа.
[описание для моделей Камаз класса Евро 3 и Евро 4]
Блок предохранителей и реле в салоне

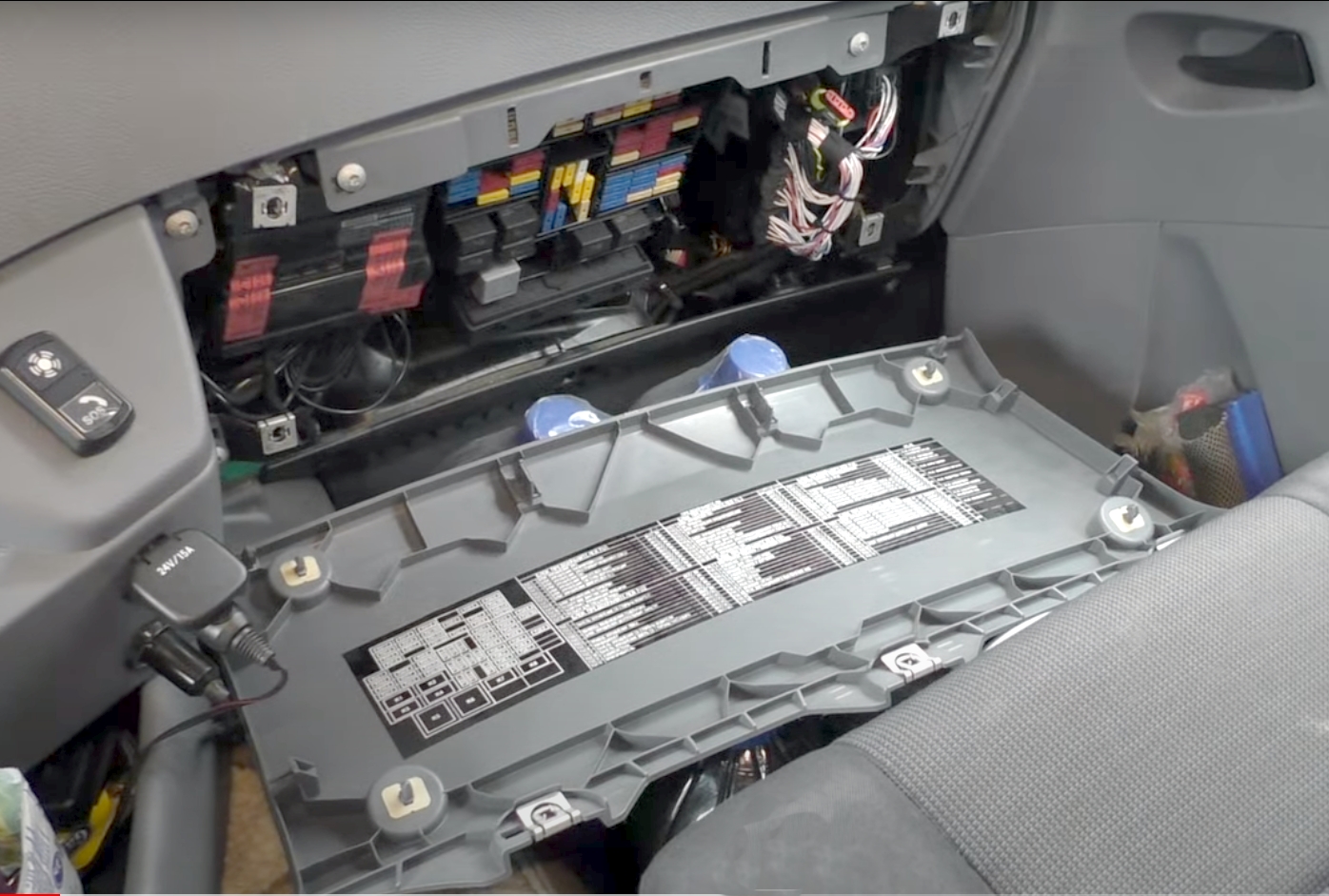

Основной блок с предохранителями и реле находится в салоне, за защитной крышкой.
С обратной стороны которой, может быть нанесена актуальная схема с обозначением для вашего камаза.

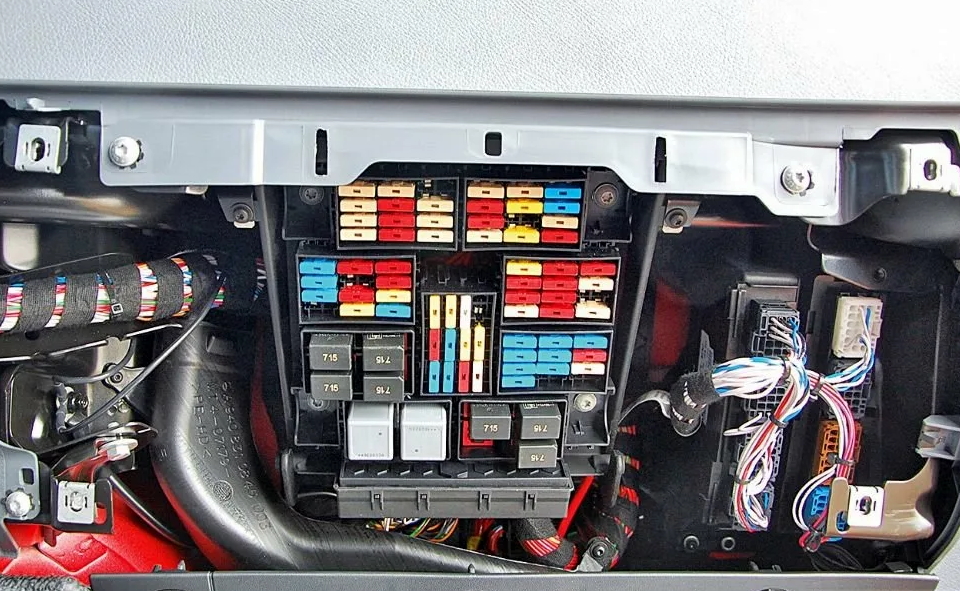

Фото пример исполнения блока

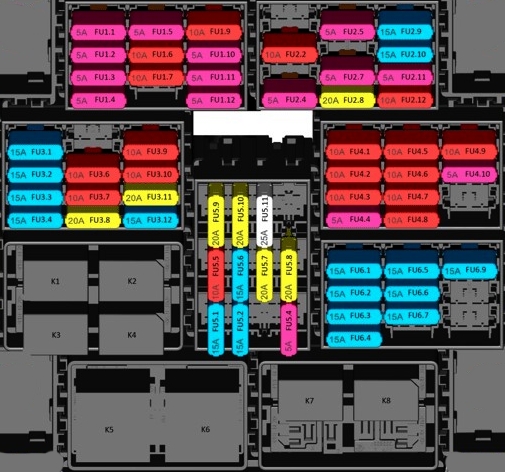

Общая схема
Описание предохранителей
| FU1.1 | 5A Блок управления ЭФУ |
| FU1.2 | 5A Блок управления пневмоподвеской |
| FU1.3 | 5A Блок управления электрооборудованием (CBCU) |
| FU1.4 | 5A Блок управления EBS |
| FU1.5 | 5A Блок управления двигателем ADM3 |
| FU1.6 | 10A Блок управления системы нейтрализации |
| FU1.7 | 10A Блок управления двигателем MR2 |
| FU1.8 | |
| FU1.9 | 10A Блок управления ретардером |
| FU1.10 | 5A Разъем OBD диагностики |
| FU1.11 | 5A Тахограф / комбинация приборов |
| FU1.12 | 5A Разъем для спецнадстроек |
| FU2.1 | |
| FU2.2 | 10A Панель управления со стороны водителя |
| FU2.3 | |
| FU2.4 | 5A Обмотка возбуждения генератора |
| FU2.5 | 5A Блок управления центральным замком |
| FU2.6 | |
| FU2.7 | 5A Привод управления люка |
| FU2.8 | 20A Кондиционер |
| FU2.9 | 15A Панель управления со стороны водителя |
| FU2.10 | 15A Панель управления дверь со стороны пассажира |
| FU2.11 | 5A Аудиосистема |
| FU2.12 | 10A Прикуриватель |
| FU3.1 | Блок управления EBS |
| FU3.2 | 15A EBS прицепа |
| FU3.3 | 15A Блок управления пневмоподвеской |
| FU3.4 | 15A Осушитель |
| FU3.5 | |
| FU3.6 | 10А Блок управления ретардером |
| FU3.7 | 10А Комбинация приборов |
| FU3.8 | 20А Блок управления ЭФУ |
| FU3.9 | 10А Разъем OBD диагностики |
| FU3.10 | 10А Блок управления электрооборудованием (дворники) |
| FU3.11 | 20А Блок управления электрооборудованием CBCU гр.4 |
| FU3.12 | 15А Блок управления EBS |
| FU4.1 | 20А Электронасос подъема / опускания кабины |
| FU4.2 | 10А Освещение салона |
| FU4.3 | 10А Разъем для спецнадстроек |
| FU4.4 | 5A Питание клавиш и датчиков |
| FU4.5 | 10А Аудиосистема |
| FU4.6 | 10А Обогрев стекла |
| FU4.7 | 10А Фара сцепки |
| FU4.8 | 10А Розетка 24В |
| FU4.9 | 10А Звуковой сигнал |
| FU4.10 | 5A Реле дистанционного включения АКБ |
| FU4.11 | |
| FU4.12 | |
| FU5.1 | 15А Подогрев топлива в топливозаборнике |
| FU5.2 | 15А Подогрев топлива в ФГОТ |
| FU5.3 | |
| FU5.4 | 5A Тахограф |
| FU5.5 | 10А Блок управления двигателем ADM3 |
| FU5.6 | 15А Блок управления системы нейтрализации |
| FU5.7 | 20А Блок управления электрооборудованием CBCU гр.1 |
| FU5.8 | 20А Блок управления электрооборудованием CBCU гр.2 |
| FU5.9 | 20А Блок управления электрооборудованием CBCU гр.5 |
| FU5.10 | 20А Блок управления электрооборудованием CBCU гр.6 |
| FU5.11 | 25А ПЖД |
| FU5.12 | |
| FU6.1 | 15А Блок управления электрооборудованием MUX4-P |
| FU6.2 | 15А Блок управления электрооборудованием MUX4-P |
| FU6.3 | 15А Блок управления электрооборудованием MUX4-P |
| FU6.4 | 15А Блок управления электрооборудованием MUX4-P |
| FU6.5 | 15А Блок управления электрооборудованием MUX4-P |
| FU6.6 | 15А Блок управления электрооборудованием MUX4-P |
| FU6.7 | 15А Подогрев сиденья |
| FU6.8 | |
| FU6.9 | 15А Блок управления центральным замком |
За прикуриватель отвечает предохранитель под номером FU2.12.
Назначение реле
- К1 — Реле режимов стеклоочистителя
- К2 — Реле торможения стеклоочистителя
- К3 — Реле фары сцепки
- К4 — Реле звукового сигнала
- К5 — Реле подогрева топлива
- К6 — Реле блокировки опрокидывания кабины
- К7 — Реле блокировки отключения АКБ
- К8 — Реле кондиционера
Дополнительный блок предохранителей и реле

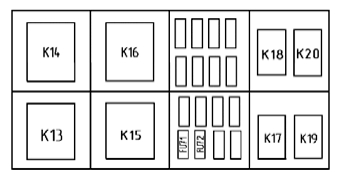

Схема
Обозначение
- K13 — Реле блокировки стартера
- K14 — Реле стартера
- K17 — Реле двигателя
- K18 — Реле форсунок
- K19 — Реле остановки двигателя
- FU7.3 — 10A Питание форсунок
- FU7.5 — 5A Блок управления двигателем
- FU7.6 — 5A Питание реле электроклапанов, расположенных в арматурном отсеке криогенного бака (при наличии)
Хотите помочь дополнить материал, пишите в комментарии.
