Kia Picanto 2 / 3 предохранители и реле, схема, где находятся

Kia Picanto 2 го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016 и 2017 году. Так же известен под название Morning. В данной публикации вы найдёте описание предохранителей и реле Киа Пиканто 2 и 3 го поколения со схемами и фотографиями, а так же местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

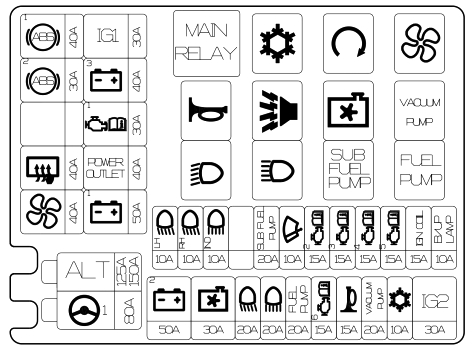

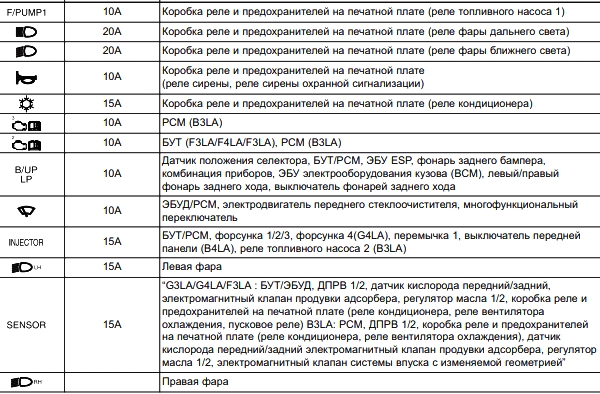

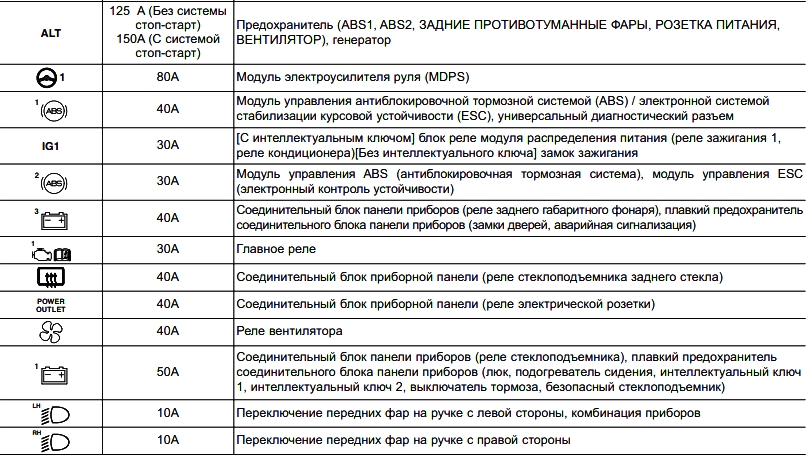

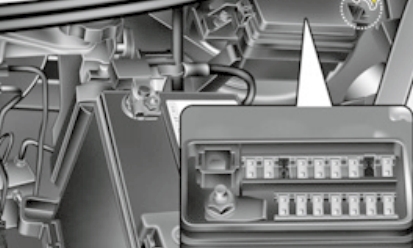

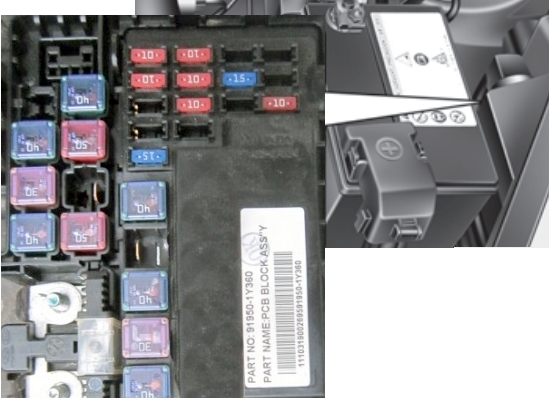

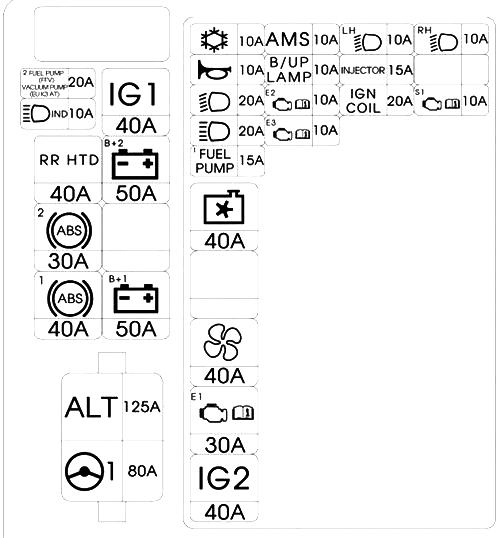

Данное расположение блоков предохранителей и реле характерно и для 3 го поколения производившегося в 2018, 2019, 2020, 2021 году. Актуальное обозначение элементов в блоках будет показано на схемах с обратной стороны защитной крышки. Сверяйте назначение.

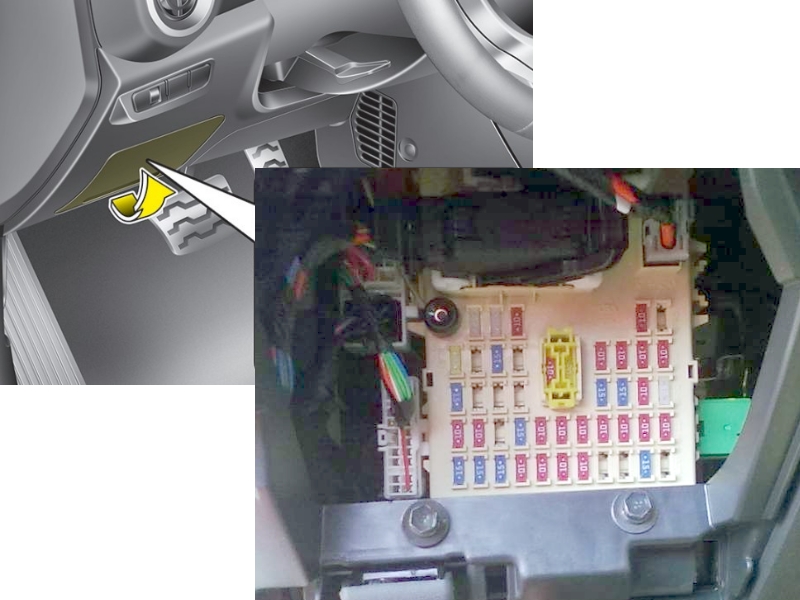

Блок в салоне

Находится под панелью приборов со стороны водителя, за защитной крышкой.

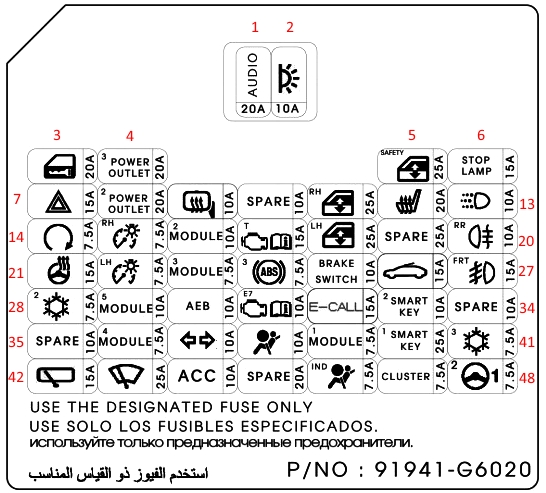

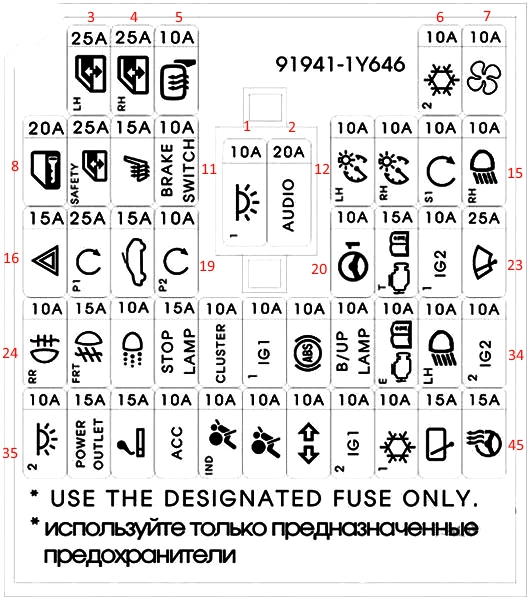

Схема

Описание

1 Салон 1	10А Фонарь багажника, ЭБУ кондиционера, ЭБУ электрооборудования кузова (ВСМ)/ЭБУ привода дроссельной заслонки (ТАСМ), автоматическое включение световых приборов и фотодатчик, подсветка чаш ко держателя, комбинация приборов, подсветка замка зажигания и датчик открытия двери, лампа в солнцезащитном козырьке водителя, плафон потолочной консоли (для автомобилей с верхним люком), плафон освещения салона (для автомобилей без верхнего люка).
2 Аудиосистема	20А Аудиосистема (без системы «Стоп-старт»), преобразователь тока (с системой «Стоп-старт»),
3 Электро стекло подъемник (левая сторона)	25А Переключатель окна с сервоприводом стекла задней левой двери, главный выключатель электро стеклоподъемников, модуль электро стеклоподъемников с защитой от защемления в двери водителя, переключатель электро стеклоподъемника на двери пассажира.
4 Электро стекло подъемник (правая сторона)	25А Переключатель окна с сервоприводом стекла задней правой двери, главный выключатель электро стеклоподъемников, переключатель электро стеклоподъемника на двери пассажира.
5 Обогрев зеркал	10А Наружное зеркало с электроприводом со стороны водителя/ пассажира, ЭБУД/РСМ, ЭБУ кондиционера.
6 Кондиционер	10А Блок управления кондиционером.
7 Вентилятор	10А ЭБУД/РСМ, переключатель вентилятора, резистор вентилятора.
8 Блокировка двери	20А Реле блокировки/ разблокировки двери, реле разблокировки крышки багажника.
9 Электро стекло подъемник с защитой от защемления	25А Модуль окна с сервоприводом стекла двери водителя с защитой от защемления.
10 Подогрев сидений	15А Подогрев сидений водителя/ пассажира.
11 Тормоза	10А Датчик стоп-сигналов
12 Левый задний фонарь	10А Комбинация приборов, левый задний комбинированный фонарь, фонарь подсветки номерного знака, фонарь заднего бампера, левая прожекторная фара, левая фара.
13 Правый задний фонарь	10А Левый задний комбинированный фонарь, фонарь подсветки номерного знака, подсветка (+), фонарь заднего бампера, левый прожектор, левая фара.
14 Пуск	10А Выключатель замка зажигания, ЭБУД/РСМ, коробка реле и предохранителей на печатной плате (пусковое реле).
15 Правая фара	10А Комбинация приборов, правая фара.
16 Аварийная сигнализация	15А Реле аварийной сигнализации, прерыватель указателей поворота и аварийной сигнализации, переключатель аварийной сигнализации.
17 PDM1	25А Блок управления электронного ключа.
18 Верхний люк	15А Электродвигатель верхнего люка.
19 PDM3	10А Блок управления электронного ключа, модуль иммобилайзера, кнопка пуска/ остановки.
20 TCU (блок управления коробкой передач)	15А Генератор импульсов «А»/«В», датчик скорости АТС, датчик положения селектора.
21 КАТ ЗАЖ	15А Катушка зажигания, конденсатор.
22 ЗАЖ2	10А ЭБУ электро оборудования кузова (ВСМ)/ ЭБУ привода дроссельной заслонки (ТАСМ), ЭБУ кондиционера, электродвигатель верхнего люка, таймер обогревателя заднего стекла, реле низкого и высокого давления, привод корректора угла наклона левой/ правой фары, распределительная коробка панели приборов (реле электро стеклоподъемников).
23 Электро двигатель омывателя ветрового стекла	25А Электродвигатель переднего стеклоочистителя, многофункциональный переключатель.
24 Правые ПТФ	10А Реле заднего противотуманного фонаря.
25 Первая ПТФ	10А Реле противотуманных фар.
26 Дневные ходовые огни	10А ЭБУ электрооборудования кузова (ВСМ)/ЭБУ привода дроссельной заслонки (ТАСМ).
27 Стоп -сигнал	10А Реле стоп-сигнала, коробка реле и предохранителей на печатной плате (реле НАС), выключатель стоп-сигнала, диагностический разъем, ЭБУ электронного ключа, реле электро стеклоподъемников.
28 Приборы	10А ЭБУ электрооборудования кузова (ВСМ), ЭБУ привода дроссельной заслонки (ТАСМ), таймер ремней безопасности, ЭБУ кондиционера, комбинация приборов.
29 ЗАЖ1	10А Выключатель стоп-сигнала, генератор (G3LA/G4LA), правый/ левый датчик системы помощи при парковке задним ходом, правый/ левый центральный датчик системы помощи при парковке задним ходом, выключатель подогрева сиденья, подогрев сидений водителя/ пассажира, выключатель передней панели, преобразователь тока, электрохромное зеркало заднего вида.
30 ABS	10А Датчик рыскания, диагностический разъем, ЭБУ ESP, ЭБУ ABS, коробка реле и предохранителей на печатной плате (реле НАС, реле ESS), датчик угла поворота рулевого колеса, многофункциональный переключатель
31 Фонари заднего хода	10А Переключатель фонаря заднего хода.
32 PCU	10А ЭБУ электронного ключа.
33 Левая фара	10А Левая фара.
34 PDM2	10А Блок управления электронного ключа.
35 Салон2	10А Реле плафона освещения салона.
36 Розетка	15А Розетка питания.
37 Прикуриватель	15А Прикуриватель.
38 Всп. об.	10А ЭБУ электро оборудования кузова (ВСМ), преобразователь тока, ЭБУ электронного ключа, переключатель наружного зеркала с электроприводом.
39 Инд. под. без.	10А Комбинация приборов.
40 Под. без.	10А ЭБУ кондиционера, ЭБУ системы безопасности пассажира.
41 Сигнал поворотов	10А Много функциональный переключатель (Европа), выключатель аварийной сигнализации (кроме Европы).
42 ЭУР	10А ЭБУ ЭУР.
43 Задний стекло очиститель	15А Много функциональный переключатель, электродвигатель стеклоочистителя заднего стекла.
44 Обогрев рулевого колеса	15А Обогреватель рулевого колеса.
