Lada xray — предохранители и реле
Кроссовер Лада Х Рей (lada xray) выпускается с 2015 года с кузовом хетчбэк. Годы производства 2016, 2017, 2018, 2019, 2020, 2021 и по настоящее время. Особой популярность пользуется модернизированная версия LADA XRAY Cross. В данной публикации вы найдете описание блоков предохранителей и реле Лада Х Рей. Мы так же покажем места расположения блоков, их фотографии и схемы. Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и их количество в блоках может отличаться от представленного и зависит от года выпуска и уровня электрического оснащения вашего ИКС РЕЙ (Стандарт, Оптима, Топ, Люкс…)
Блок в салоне

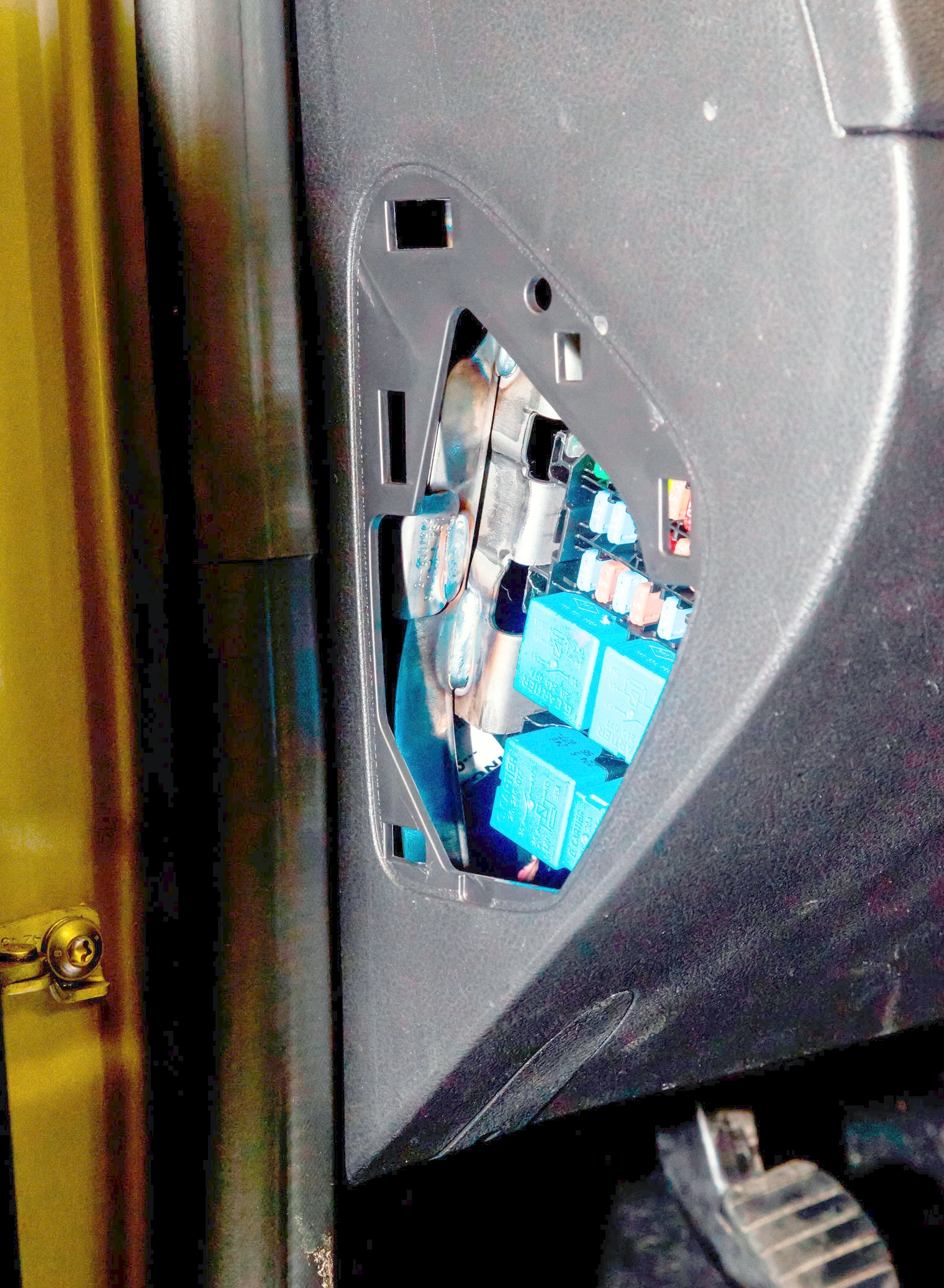

Он находится в торце приборной панели, за защитной крышкой.

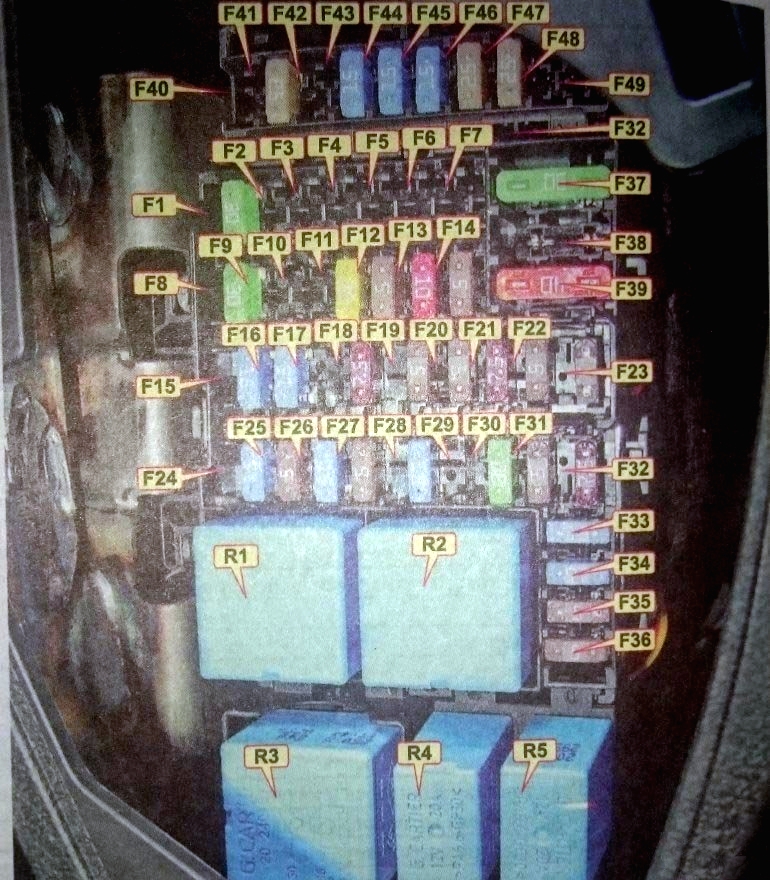

Фото — схема
Описание предохранителей
| F1 | 30А Стекло подъемники передних дверей |
| F2 | 10А Дальний свет левая фара |
| F3 | 10А Дальний свет правая фара |
| F4 | 10А Ближний свет левая фара |
| F5 | 10А Ближний свет правая фара |
| F6 | 5А Габариты передних фар |
| F7 | 5А Габариты задних фонарей и подсветка |
| F8 | 30А ЭСП задних дверей, реле блокировки задних стеклоподъемников (обмотка) |
| F9 | 7,5А Задний противотуманный фонарь |
| F10 | 25А Подсветка переключателей стеклоподъемников, прикуривателя, аудиосистемы |
| F11 | 20А Блок управления электрооборудованием, электроприводы блокировок замков дверей (ЦЗ) |
| F12 | 5А Иммобилайзер, блок управления ESC, датчик угла поворота руля, выключатель сигнала торможения |
| F13 | 10А Блок управления освещением салона, плафон освещения багажника, плафон в бардачке, блок управления климатической установкой (кондиционером), блок переключателей климатической установки |
| F14 | 5А Датчик дождя |
| F15 | 15А Стеклоомыватели, блок управления электрооборудованием (задний стеклоочиститель) |
| F16 | 15А Система ЭРА — ГЛОНАСС, подогрев сидений, аудиосистема (магнитола) |
| F17 | 7,5А Дневные ходовые огни (ДХО) |
| F18 | 7,5А Сигналы торможения |
| F19 | 5А Электронный блок управления двигателем (ЭБУ), блок управления электрооборудованием (БУЭ), дополнительный БУЭ, комбинация приборов, реле топливного насоса (обмотка), реле стартера (обмотка), селектор выбора режимов работы АМТ |
| F20 | 5А Блок управления подушками безопасности |
| F21 | 7,5А Лампы заднего хода, блок управления АМТ |
| F22 | 5А Электро насос гидроусилителя рулевого управления |
| F23 | 5А Парктроник, электроприводы фар, блок управления электро корректором фар, реле обогрева ветрового стекла 1 (обмотка), реле обогрева ветрового стекла 2 (обмотка), реле обогрева заднего стекла и наружных зеркал (обмотка) |
| F24 | 15А БУЭ (предохранители F12, F13, F36) |
| F25 | 5А Блок управления ЭРА — ГЛОНАСС |
| F26 | 15А Поворотники, БУЭ |
| F27 | 20А Ближний свет |
| F27 | 5А Сигнал включения ближнего света, сигнал включения дальнего света, сигнал включения противотуманных фар (ПТФ), сигнал включения заднего противотуманного фонаря (ЗПТФ) |
| F28 | 15А Звуковой сигнал (клаксон), сигнал включения габаритного света |
| F29 | 25А Габариты, дальний свет, ЗПТФ, реле звукового сигнала (обмотка) |
| F30 | 30А Резерв |
| F31 | 5А Комбинация приборов |
| F32 | 7,5А БУЭ, блок управления ЭРА — ГЛОНАСС, магнитола, реле дополнительной розетки в багажнике (обмотка), реле вентилятора климатической установки (обмотка), блок переключателей климатической установки |
| F33 | 15А Прикуриватель |
| F34 | 15А Диагностический разъем, магнитола |
| F35 | 5А Обогрев боковых зеркал |
| F36 | 5А Электропривод боковых зеркал |
| F37 | 30А Цепь втягивающего реле стартера |
| F38 | 30А Очиститель ветрового стекла либо Дополнительный БУЭ, очиститель ветрового стекла |
| F39 | 40А Электро вентилятор климатической установки |
| F40 | 15А Дополнительно розетка и USB |
| F41 | 25А Дополнительный БУЭ, правая фара (ДХО, дальний свет, габариты), левая фара (ближний свет, габаритны) |
| F42 | Резерв |
| F43 | 15А Дополнительный БУЭ, предохранитель F19 |
| F44 | 15А Дополнительная розетка в багажнике |
| F45 | 15А Реле задержки отключения питания |
| F46 | 25А Дополнительный БУЭ, ПТФ, ЗПТФ, освещение салона |
| F47 | 25А Дополнительный БУЭ, левая фара (ДХО, дальний свет), задние фонари (габариты), правая фара (ближний свет) |
| F48 | Резерв |
| F49 | Резерв |
За передний прикуриватель отвечает предохранитель номер 33 на 15А, а за дополнительные разъёмы номера 40 и 44.
Обозначение реле
| R1 (40 А) | Электро вентилятора климатической установки |
| R2 (40 А) | Обогрев заднего стекла и наружных зеркал |
| R3 (40 А) | Блокировка задних ЭСП |
| R4 (20 А) | Резерв |
| R5 (20 А) | Дополнительная розетка в багажнике |
Блок под капотом
Расположен с левой стороны, рядом с аккумулятором, под защитной крышкой.

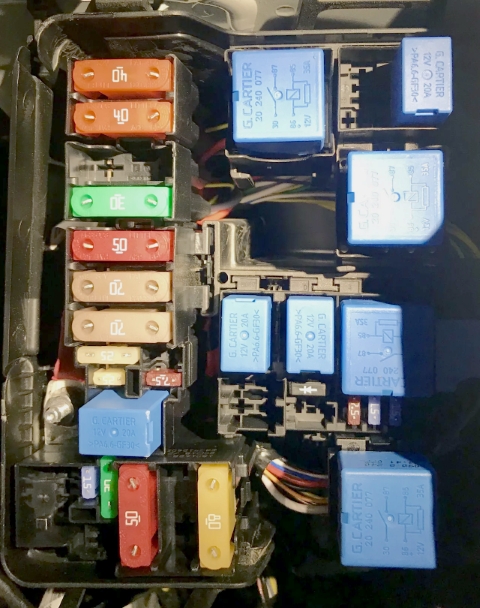

Фотография

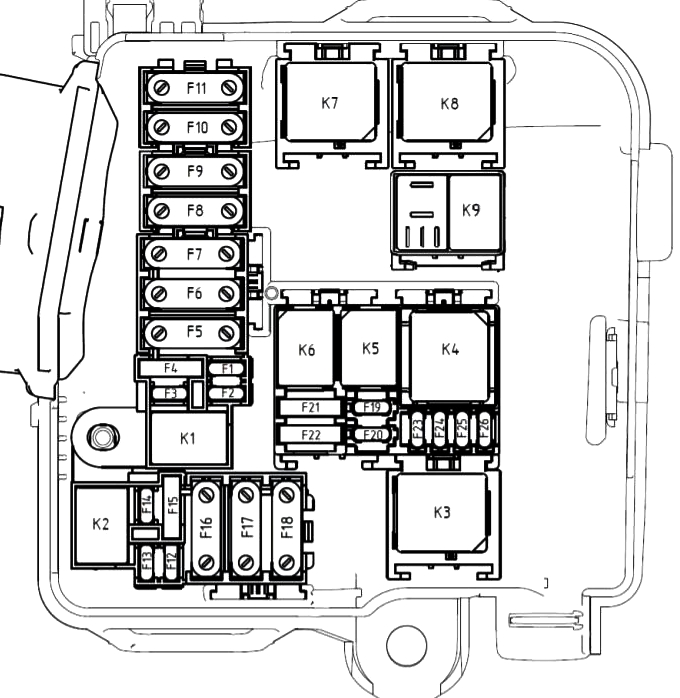

Схема
Назначение
| F1 | 10А Противотуманные фары |
| F2 | 7,5А Центральный блок кузовной электроники |
| F3 | 25А Обогреватель заднего стекла Обогреватели наружных зеркал |
| F4 | 25А Контроллер системы курсовой устойчивости |
| F5 | 70А Потребители бортовой электросети салона |
| F6 | 70А Потребители бортовой электросети салона |
| F7 | 50А Контроллер системы курсовой устойчивости |
| F8 | 40А Обогреватель ветрового стекла 1 |
| 30А Розетка для дополнительных потребителей в багажнике (без обогрева ветрового стекла) | |
| F9 | 40А Обогреватель ветрового стекла 2 |
| F10 | 30А Розетка для дополнительных потребителей в багажнике |
| F11 | Резерв |
| F12 | 30А Двигатель H4Mk: Цепь пуска стартера |
| F13 | Резерв |
| F14 | 25А Двигатель H4Mk: Электронная система управления двигателем |
| 30А Двигатели 21129 и 21179: Электронная система управления двигателем | |
| F15 | 15А Муфта компрессора кондиционера |
| 30А Электро вентилятор охлаждения радиатора (без кондиционера) | |
| F16 | 50А Электро вентилятор охлаждения радиатора |
| F17 | 70А Контроллер автоматизированной трансмиссии (АМТ) |
| F18 | 80А Электро насос гидроусилителя рулевого управления |
| F19 | D1 — Диод системы кондиционирования |
| F20 | D2 — Диод системы охлаждения двигателя |
| F21 | Резерв |
| F22 | Резерв |
| F23 | 15А Двигатель H4Mk: Управление реле электро вентилятора охлаждения радиатора Управление реле кондиционера Датчик кислорода Клапан продувки адсорбера Датчик фаз |
| 7,5А Двигатели 21129 и 21179: Датчик кислорода 1 Датчик кислорода 2 Клапан управления длиной впускной трубы (только для 21129) Клапан продувки адсорбера Датчик фаз Клапан фазера (только для 21179) |
|
| F24 | 15А Двигатели 21129 и 21179: Контроллер системы управления двигателем Блок управления электро вентилятора радиатора Катушка зажигания Форсунки Модуль электро бензонасоса с датчиком уровня топлива |
| F25 | 15А Двигатели 21129 и 21179: Топливный насос |
| Реле | |
| К1 | 20А Реле тревожного звукового сигнала |
| К2 | Резерв |
| К3 | 40А Двигатели 21129 и 21179: Реле стартера |
| 20А Двигатель H4Mk: Реле стартера | |
| К4 | 40А Главное реле ЭСУД |
| К5 | 20А Реле муфты компрессора кондиционера Двигатель H4Mk: Реле электро вентилятора охлаждения радиатора (без кондиционера) |
| К6 | 20А Двигатель H4Mk: Реле топливного насоса и катушек зажигания Двигатели 21129 и 21179: Реле топливного насоса |
| К7 | 40А Реле обогрева ветрового стекла 2 Двигатели 21129 и 21179: Реле электро вентилятора охлаждения радиатора (без кондиционера) |
| К8 | 40А Реле обогрева ветрового стекла 1 |
| К9 | 20А Реле звукового сигнала |
Хотите помочь дополнить материал? Пишите в комментарии.
