Ман ТГА предохранители и реле, схема, где находятся

MAN TGA — серия крупнотоннажный грузовых автомобилей, которая выпускалась в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. В данном посте вы найдёте описание предохранителей и реле Ман ТГА со схемами блоков, фото примерами их исполнения и местами расположения. Покажем где находится предохранитель отвечающий за прикуриватель.

Количество предохранителей и реле в блоках и их назначение может отличатся от представленного и зависит от года выпуска и уровня оснащения Вашего МАН ТГА. Сверяйте информацию со своими схемами на крышке блока.

Блок предохранителей и реле

Основной блок с предохранителями и реле находится в панели приборов, со стороны пассажира. Для доступа надо вывинтить крепежные винты (5) против часовой стрелки до упора.

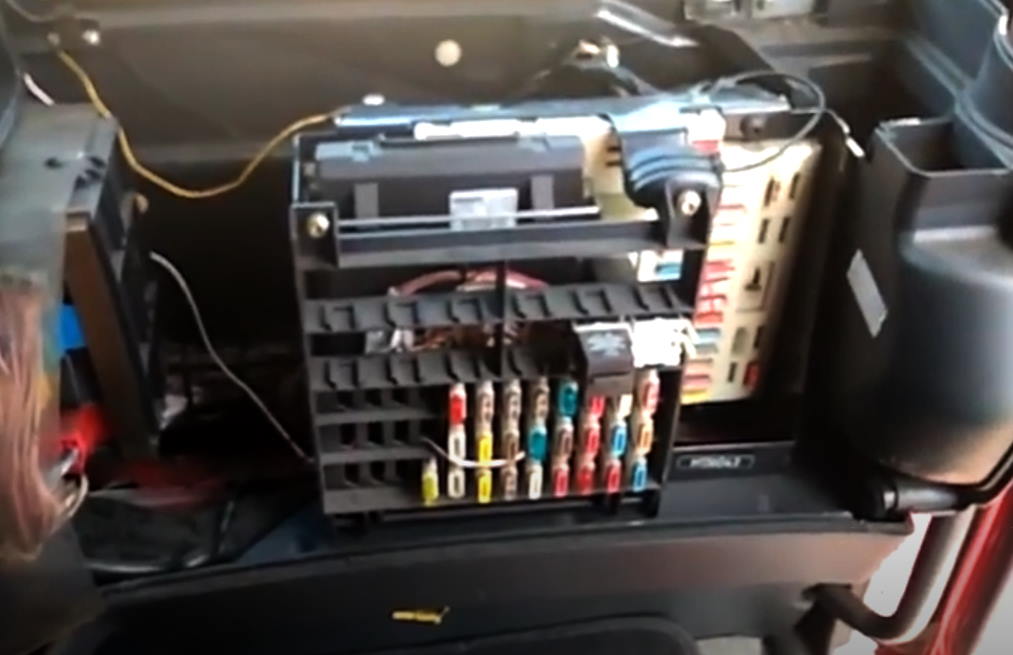

Сам блок будет выглядеть примерно вот так.

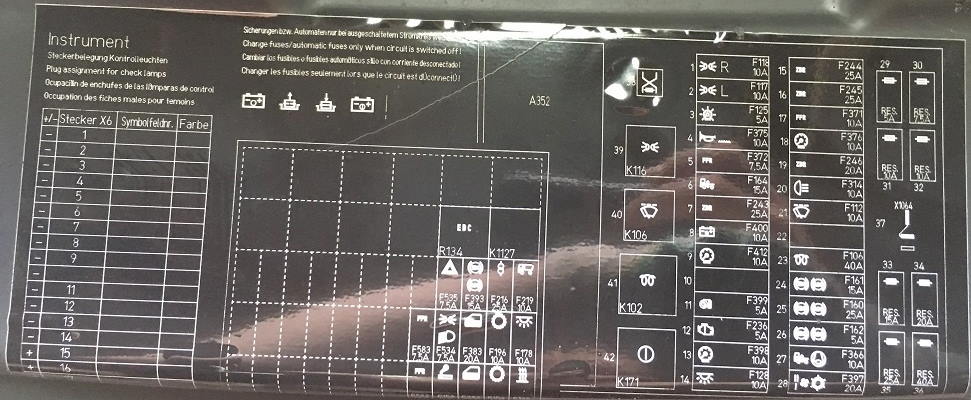

Схема с крышки блока

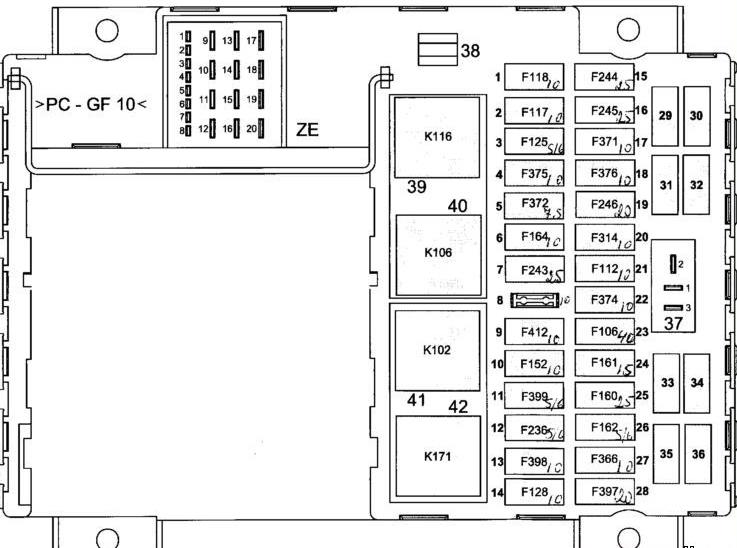

Схема правой секции

Описание

1	F118 предохранитель правого заднего габарита и стояночного освещения справа, (электросхема)
2	F117 предохранитель левого заднего габарита и стояночного освещения слева,
3	F125 предохранитель подсветки приборной панели, тумблеров, подсветка клавиш выключения,
4	F375 (клемма 15) предохранитель кабины внешний,
5	F372 предохранитель питания управляющего процессора автомобиля (15 клемма),
6	F164 предохранитель питания блока управления ECAS (15 клемма), (электросхема)
7	F243 предохранитель питания центрального бортового компьютера — постоянное питание, не через замок зажигания,
8	пусто, резервный
9	F412 питание тахоспидографа и указателей приборной панели,(30 клемма), (электросхема)
10	F152 питание тормоза замедлителя (15 клемма),
11	F399 предохранитель зарядки, питание возбуждения генератора (15 клемма) (электросхема)
12	F236 питание блока EDC (15 клемма), (электросхемы — EDC 7 C32,-EDC 7 D2840,-EDC 6.1)
13	F398 питание тахоспидографа и указателей приборной панели,(15 клемма), (электросхема)
14	F128 питание потребителей (постоянное напряжение),
15	F244 питание центрального бортового компьютера (30-1 клемма),
16	F245 питание центрального бортового компьютера (30-2 клемма),
17	F371 питание управляющего процессора автомобиля (30 клемма),
18	F376 предохранитель кабины для потребителей (15 клемма),
19	F246 питание центрального бортового компьютера (15 клемма),
20	F314 предохранитель прожектора заднего хода,
21	F112 питание стеклоочестителя и стеклоомывателя ветрового стекла,(электросхема)
22	F374 питание тормоза замедлителя (30 клемма),
23	F106 питание электрофакельного устройства,
24	F161 питание системы EBS\ABS — ограничительный клапан тормозного привода,
25	F160 питание системы EBS\ABS прицеп,
26	F162 питание управления EBS\ABS,
27	F366 питание ECAM\ECAS (15 клемма),(электросхема)
28	F397 питание штатной печки и кондиционера
29	резерв
30	резерв
31	резерв
32	резерв
33	резерв
34	резерв
35	резерв
36	резерв
37	перемычка,
38	инструмент
39	К116 реле стояночного света и задних габаритных огней,(электросхема)
40	К106 интегральное реле стеклоочестителя,(электросхема)
41	К102 реле электрофакельного устройства,
42	К171 реле потребителей (15 клемма),

Предохранитель отвечающий за прикуриватель находится на дополнительной левой секции. Смотрите свою схему.

Дополнительный блок

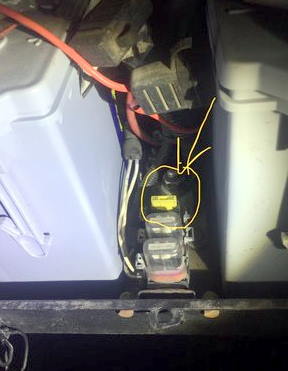

Рядом с аккумулятором могут устанавливаться дополнительные предохранители отвечающие за работу приборов с постоянным источником питания и прочие приборы.
