Мазда 3 бм предохранители и реле, схема, где находятся

Mazda 3 bm (3 поколение) выпускалось в 2014, 2015, 2016, 2017, 2018, 2019 году и поставлялся по всему миру. В данной публикации вы найдёте описание предохранителей и реле Мазда 3 бм со схемами блоков, фото примерами исполнения и их расположением. Отдельно отметим предохранитель прикуривателя.

Обозначение может отличатся от показанного. Сверяйтесь со своими схемами на обратной стороне защитной крышки либо иной технической документацией.

Не то поколение?

Описание Мазда 3 бк (1 поколение)
Описание Мазда 3 бл (2 поколение)

Блок в салоне

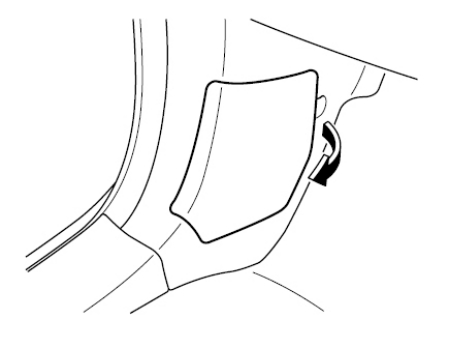

Он находится внизу левой стойки, со стороны водителя, за защитной крышкой. Для доступа к блоку, её нужно сдвинуть по стрелке.

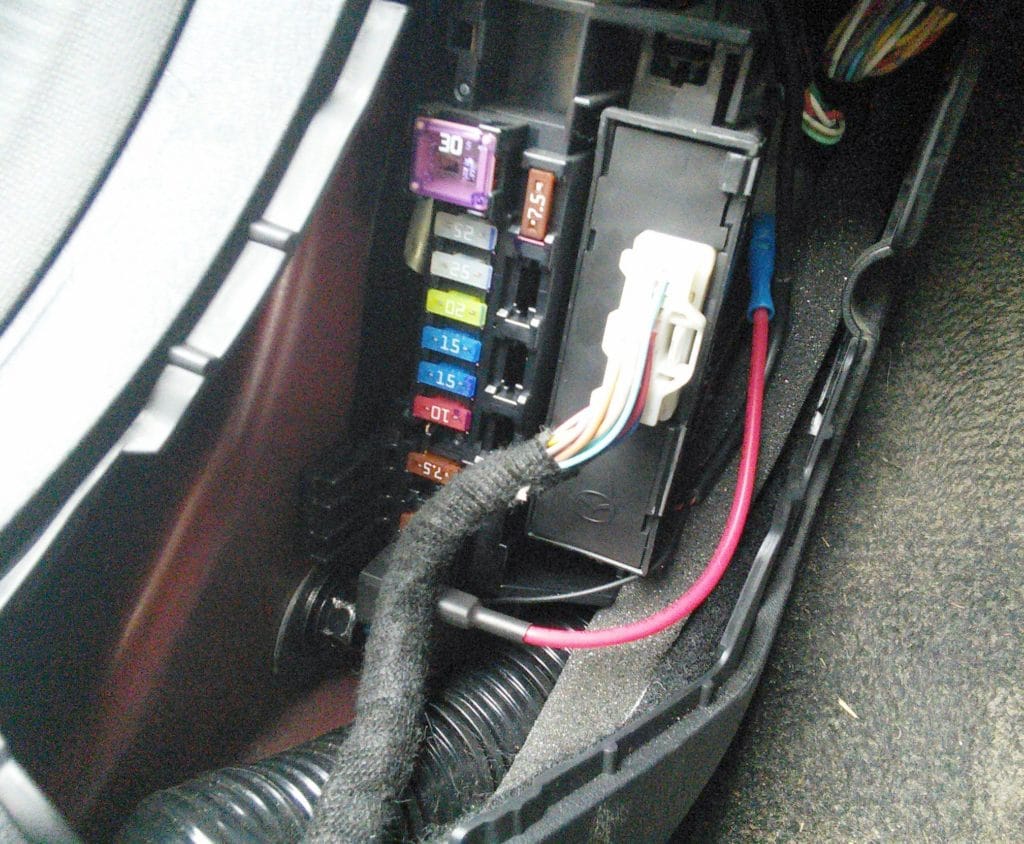

Фото — пример исполнения

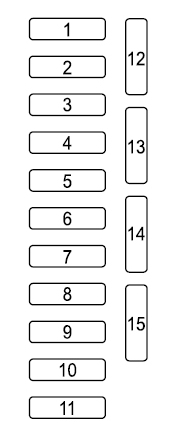

Схема

Описание

1	30А P.SEAT D — Регулировка сиденья
2	25А D.LOCK — Центральный замок
3	25А P.WINDOW2 — Электро стеклоподъемники
4	20А SEAT WARM — Подогрев сидений
5	15А R.OUTLET3 — Дополнительные розетки питания
6	15А SRS2/ESCL — Датчик нагрузки встроенный в сидения
7	10А SUNROOF — Люк
8	7,5А M.DEF — Обогрев зеркал заднего вида
9	15А R.OUTLET1 — Дополнительные розетки питания
10	7,5А MIRROR — Регулировка зеркал
11	15А F.OUTLET — Прикуриватель
12	7,5А AT IND — Индикатор переключения передач автоматической трансмиссии
13	Резерв
14	Резерв
15	Резерв

За прикуриватель отвечает предохранитель номер 11 на 15А.

Блок под капотом

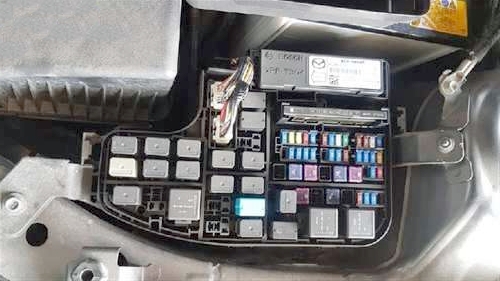

Расположен в левой части моторного отсека, рядом с аккумулятором.

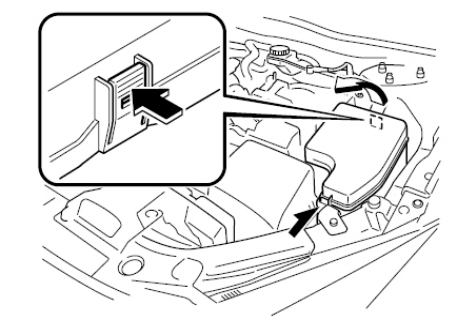

Для доступа надо убрать крышку

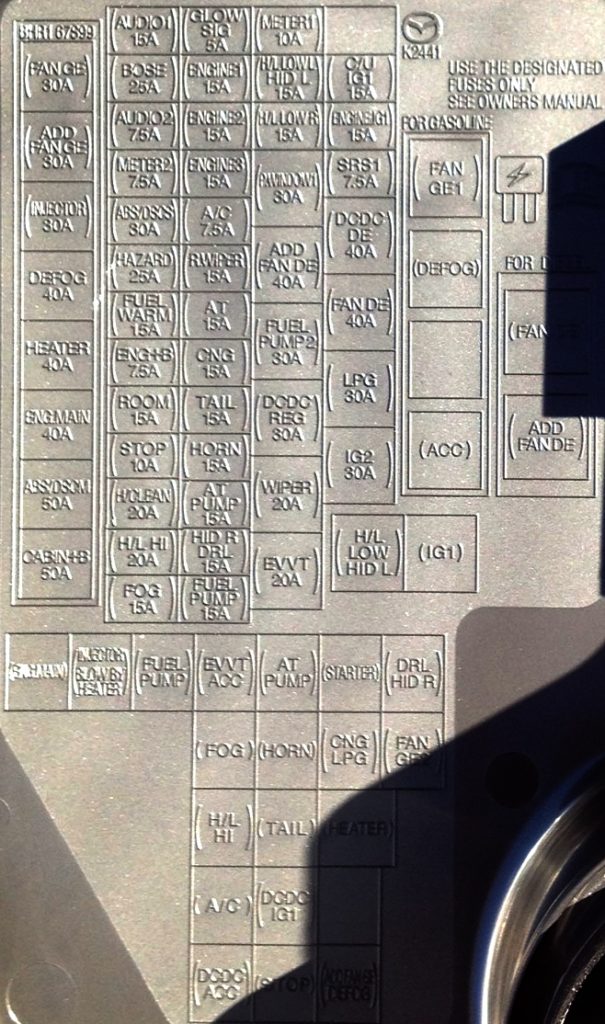

Пример схемы с крышки блока

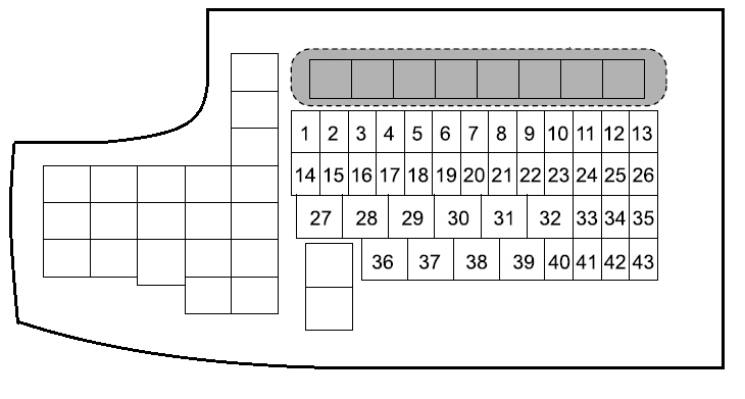

Схема

Обозначение

1	15А FOG — Противотуманные фары
2	20А H/L HI — Фары дальнего света
3	20А H/CLEAN — Омыватель фар
4	10А STOP — Тормозные огни
5	15А ROOM — Дополнительный свет (накладки)
6	7,5А ENG+B — Система управления двигателя
7	FUEL WARM — подогрев топлива
8	25А HAZARD — Аварийная сигнализация, указатели поворотов
9	30А ABS/DSCS — ABS, система динамического контроля стабильности
10	7,5А METER2 — Комбинация приборов
11	7,5А AUDIO2 — Аудио система второй вариант
12	25А BOSE — Аудио система Bose® (при наличии в комплектации)
13	15А AUDIO1 — Аудио система первый вариант
14	15А FUEL PUMP — Топливная система, топливный насос
15	15А HID R DRL — Фара правая(RH) *1 , Дневные ходовые огни
16	15А AT PUMP — система управления коробкой передач
17	15А HORN — Сигнал, клаксон
18	15А TAIL — Задние фонари, фонари номерного знака, стояночные фонари, передние фары боковые габаритные
19	Резерв
20	15А AT- Системы контроля управления TRANSAXLE
21	15А R.WIPER — Задний стеклоочиститель
22	7,5А A/C — Кондиционер
23	15А ENGINE3 — Система управления двигателя
24	15А ENGINE2 — Система управления двигателя
25	15А ENGINE1 — Система управления двигателя
26	5А GLOW SIG — Управление двигателем
27	20А EVVT — Система управления двигателя
28	20А WIPER — Омыватель и очиститель переднего стекла
29	30А DCDC REG -Для защиты различных цепей
30	Резерв
31	40А ADD FAN DE — Вентилятор охлаждения
32	30А P.WINDOW1 — Электро стеклоподъемники
33	15А H/L LOW R — Фара ближнего света правая (RH) *2
34	15А H/L LOW L HID L — Фара левая (LH) 1 , Фара ближнего света левая (LH) 2
35	10А METER1 — Панель приборов
36	30А IG2 — Для защиты различных цепей
37	Резерв
38	40А ADD FAN DE — Вентилятор охлаждения
39	40А DCDC DE — Для защиты дополнительных цепей
40	7,5А SRS1 — Воздушный мешок
41	15А ENGINE. IG1 — Система управления двигателя
42	15А C/U IG1 — Для защиты различных цепей
43	Резерв
