Мазда 323 bj предохранители и реле, схема, где находятся

Mazda 323 bj производилась в 1998, 1999, 2000, 2001, 2002, 2003, 2004 году. За это время модель прошла рестайлинг. В США и других странах известна под названием Mazda Protege, Mazda Astina. В данной публикации мы подробно опишем блоки с предохранителями и реле Мазда 323 bj с их схемами и фотографиями. Расскажем что делать, если не работает прикуриватель.

Количество элементов в блоках может отличатся от представленного. Сверяйтесь со своими схемами.

Блок в салоне

Находится в нижней части стойки, около ноги водителя, за защитной крышкой, под панелью приборов.

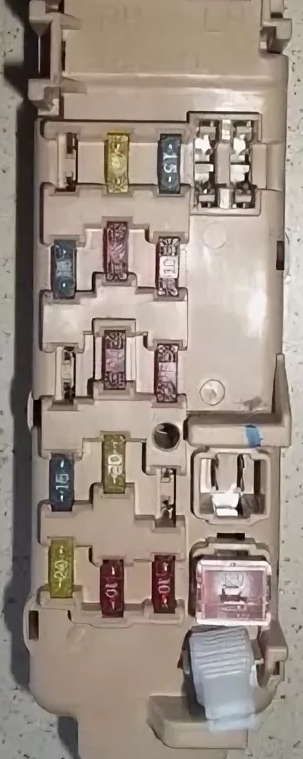

Фото пример

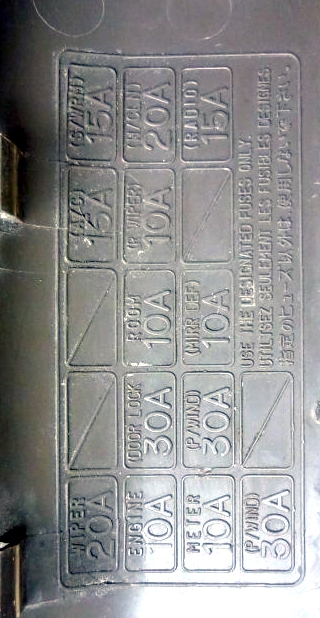

Пример схемы с крышки блока

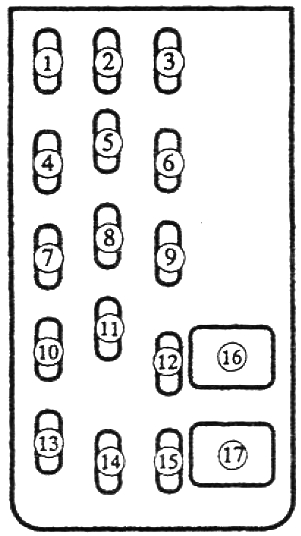

Схема

Описание

1	15A S/WRM — Подогрев сидений
2	20А H/CLN — Очиститель фар
3	15/20А RADIO — Аудио система, центральная консоль, часы, магнитола
4	15А А/С — Кондиционер, Люк
5	10А R/WIPER — Очиститель заднего стекла
6	10А ENG — Управление двигателем
7	Резерв
8	10А ROOM — Внутренне освещение
9	10А MIRR/DEF — Обогрев зеркал
10	15A S/WRM — Подогрев сидений
11	30А DOOR LOCK — Центральный замок
12	15/20А TAIL — Фары задние, габариты
13	20А WIPPER — Стекло очиститель / омыватель
14	10А ENGINE — Система управления двигателем, система ABS
15	15А METER — Комбинация приборов, указатели поворотов, фонари заднего хода
16	Резерв
17	30А P.WIND — Электро привод стеклоподъемников

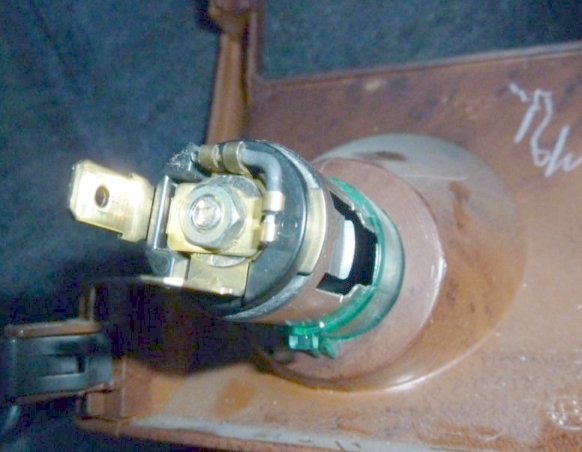

В данном исполнении отдельного предохранителя прикуривателя нет, но он питается от номера 3 (центральная консоль). Поэтому когда прикуриватель выходит из строя, а сам предохранитель целый, то перегорает мягкая проволочка позади прикуривателя.

Блок под капотом

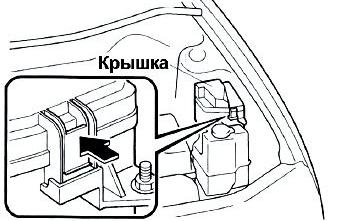

Расположен в левой части моторного отсека рядом с аккумулятором.

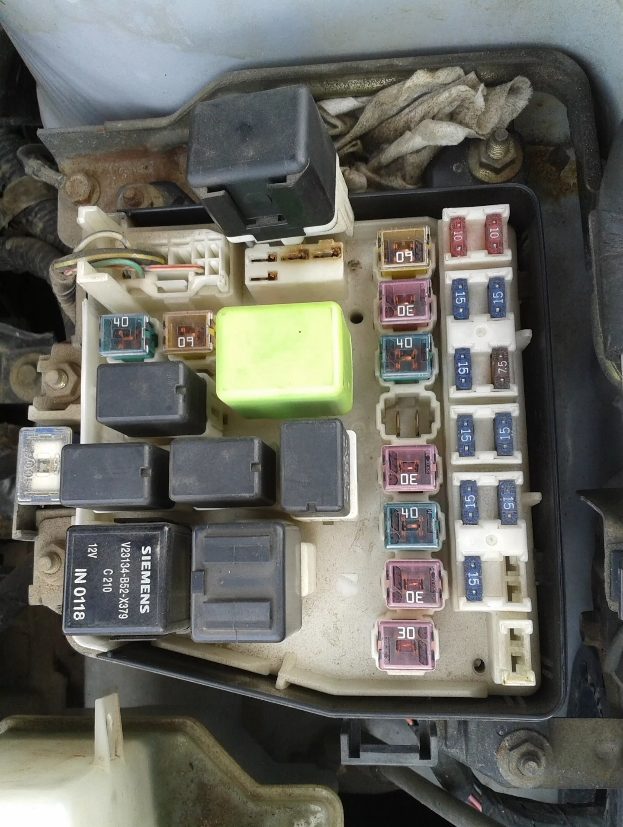

Фото — пример

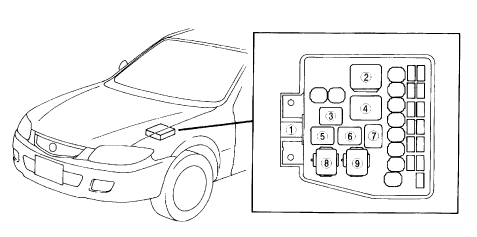

Схема предохранителей

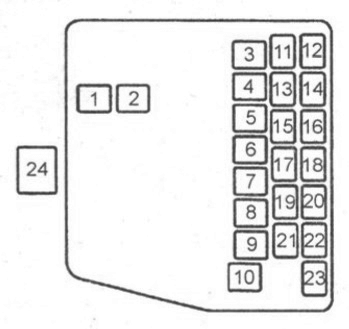

Обозначение предохранителей

1	40А HEATER — Отопитель
2	60А ABS — Анти блокировочная тормозная система
3	60А IG KEY — Для защиты различных цепей
4	30А PTC — Дополнительный отопитель
5	40А GLOW — Свечи (дизель)
6	Резерв
7	30А COOLING FAN — Электро двигатель вентилятора системы охлаждения
8	40А BTN — Внутреннее освещение, Электро замок двери
9	30А AD FAN — Дополнительный вентилятор охлаждения кондиционера
10	30А INJ OR FIP — Блок управления двигателем
11	10А A/C — Кондиционер
12	10А ST.SIG — Сигнал стартера
13	15А HORN — Сигнал
14	15А HAZARD — Сигнальные лампы аварийной сигнализации
15	15А TAIL — Габариты
16	7,5А HEAD C/U — Для защиты различных цепей
17	15А FOG — Противотуманные фары
18	15А FOG — Противотуманный фонарь
19	15А STOP — Тормозные огни
20	15А HEAD-R — Фара правая
21	15А HEAD-L — Фара — левая
22	Резерв
23	15А HEAD HI — Фары
24	100А MAIN — Главный предохранитель, для защиты всех цепей
