Мазда 5 — предохранители и реле, схема, где находятся

Минивэн Mazda 5 производился в двух поколениях с 1994 года. Мы покажем расположение всех электронных блоков управления Мазда 5 для автомобилей 2005, 2006, 2007, 2008, 2009, 2010 годов выпуска. Подробно рассмотрим схемы блоков предохранителей и реле Мазда 5 с описанием назначения их элементов. Отметим предохранитель прикуривателя.

Сверяйте назначение блоков со своими схемами на защитной крышке.

Расположение блоков

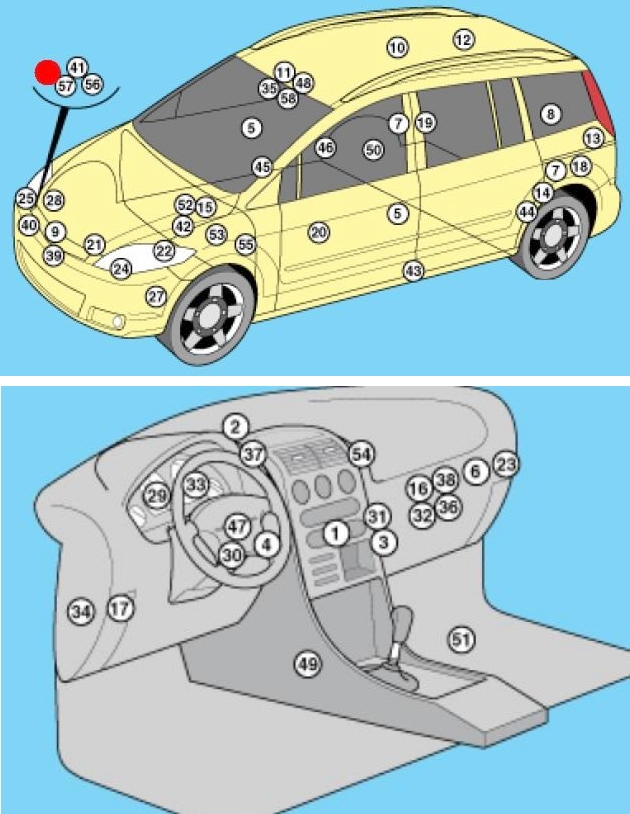

Общая схема расположения электрических блоков управления

Описание

1	Блок управления кондиционером (в панели управления отопителем)
2	Датчиков немного света (система кондиционирования)
3	Резистор электродвигателя вентилятора отопителя/ кондиционера (автоматическое управление температурой) — пространство для ног пассажира
4	Рези тор электродвигателя вентилятора отопителя/ кондиционера (ручное управление температурой) – пространство для ног водителя
5	Блок антенны, перед, (система «keyless entry»)
6	Блок антенны, в салоне (система «keyless entry»)
7	Блок антенны, задний (система «keyless entry»)
8	Блок антенны, задняя дверь (система «keyless entry»)
9	Датчик удара (SRS), передний
10	Датчик изменения объема (противоугонная система), передний — с люком
11	Датчик изменения объема (противоугонная система), передний — без люка
12	Датчик изменения объема (противоугонная система), задний
13	Звуковой сигнал противоугонной системы- левая часть багажного отделения
14	Подавитель помех (аудиосистема) — левая часть багажного отделения
15	Аккумуляторная батарея
16	Блок управления сигналом системы центрального замка
17	Диагностический разъем (DLC)
18	Блок управления электро оборудованием левой задней двери — левая часть багажного отделения
19	Блок управления электро оборудованием правой задней двери — правая часть багажного отделения
20	Блок управления электроприводом стекло подъемника (в переключателе на двери водителя)
21	Блок управления электро двигателем вентилятора системы охлаждения
22	Блок предохранителей /реле, моторный отсек
23	Блок предохранителей /реле приборная панель
24	Блок управления ксеноновыми фарами, левый
25	Блок управления ксеноновыми фарами, правый
26	Насос омывателя фар
27	Звуковой сигнал (верхний)
28	Звуковой сигнал (нижний)
29	Блок управления иммобилайзером — в комбинации приборов
30	Кольцевая антенна иммобилайзера — возле замка зажигания
31	Датчик температуры воздуха в салоне
32	Реле указателей поворота — в многофункциональном блоке управления
33	Блок управления комбинацией приборов (в приборной панели)
34	Блок управления системы keyless entry
35	датчик света
36	Многофункциональный блок управления- функции: Противоугонная система, центральный замок, лампы наружного освещения,указатели поворота/аварийная сигнализация, противотуманные фонари, очиститель/ омыватель заднего стекла, очиститель/ омыватель лобового стекла
37	Антенна навигационной системы — за приборной панелью
38	Блок управления навигационной системой
39	Датчик температуры окружающего воздуха
40	Блок управления усилителем рулевого управления — в насосе усилителя рулевого управления
41	Электродвигатель насоса омывателя заднего стекла
42	Дополнительный предохранитель (бензин — 250А /Дизель — 450А) — распределение питания (системы зарядки и запуска)
43	Боковой датчик удара, передний левый — нижняя часть центральной стойки
44	Боковой датчик системы SRS, левый задний
45	Боковой датчик удара, передний правый — нижняя часть центральной стойки
46	Боковой датчик системы SRS, правый задний
47	Датчик положения рулевого колеса (система усилителя рулевого управления) — под рулевым колесом
48	Блок управления электроприводом люка
49	Электронный блок управления SRS
50	Датчик высоты положения кузова (задний)- на подвеске
51	Электронный блок управления КПП(АКПП) — в электронном блоке управления двигателем (дизель)
52	Электронный блок управления КПП (АКПП) — в электронном блоке управления двигателем (бензин)
53	Датчик скорости автомобиля- электронный блок управления ABS
54	Синтезатор голоса (навигационная система)
55	Зуммер (система “keyless entry») — за накладкой колесной арки переднего левого колеса
56	Датчик низкого уровня жидкости в бачке омывателя лобового стекла
57	Электродвигатель насоса омывателя лобового стекла
58	Датчик дождя (очиститель лобового стекла)

Блок предохранителей в салоне

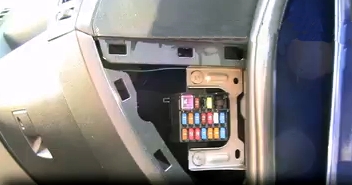

Он находится в правом торце приборной панели за защитной крышкой.

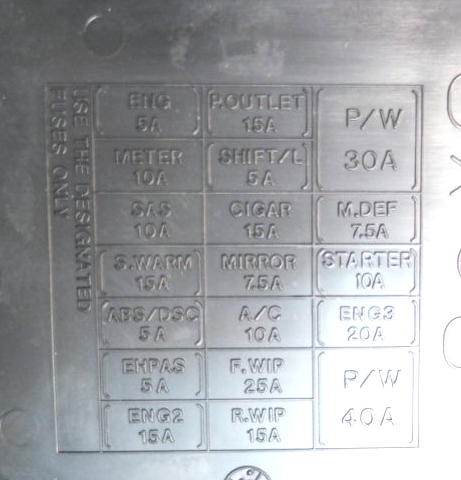

Пример схемы с крышки блока

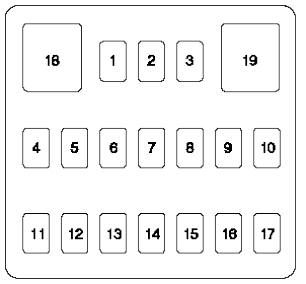

Схема

Обозначение

1	7,5А M.DEF — Обогреватель зеркал (некоторые модели)
2	10А STARTER — Стартер
3	20А ENG3 — Блок управления двигателем
4	15А P.OUTLET — Разъем для аксессуаров
5	5А SHIFT/L — Переключатель трансмиссии
6	15А CIGAR — Прикуриватель
7	7,5А MIRROR — Зеркало, регулировки мощности, аудиосистема (некоторые модели)
8	10А A/C — Кондиционер
9	25А F.WIP — Дворники и омыватель лобового стекла
10	15А R.WIP — Стеклоочиститель и омыватель заднего стекла
11	5А Главное реле (некоторые модели), PCM (некоторые модели)
12	10А METER — Приборный щиток. Автоматическое регулирование угла наклона фар (некоторые модели)
13	10A SAS — Дополнительные удерживающие системы, SRS
14	Обогрев сиденья (некоторые модели)
15	5F ABS, DSC — АБС
16	5А EHPAS — Электрогидравлическое рулевое управление с усилителем
17	15А ENG2 — Управление двигателем
18	P/W — Электрические стеклоподъемники
19	P/W — Электрические стеклоподъемники

За работу прикуривателей отвечают предохранители 4 и 6 на 15А.

Блок под капотом

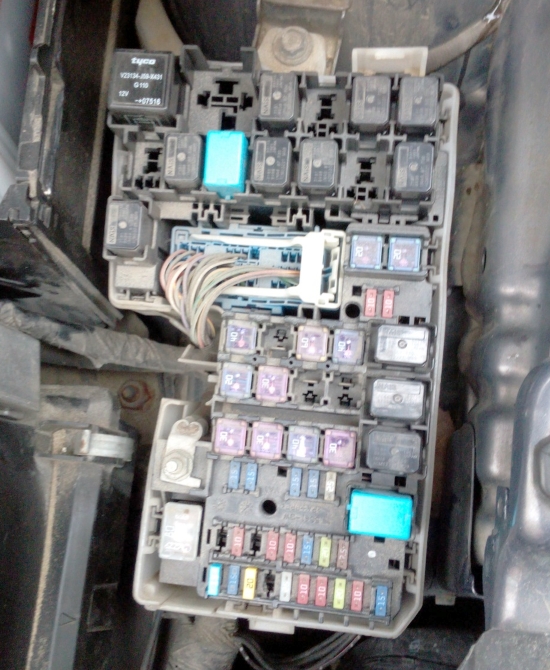

Устанавливается в левой части моторного отсека рядом с аккумулятором.

Пример схемы с крышки

Схема

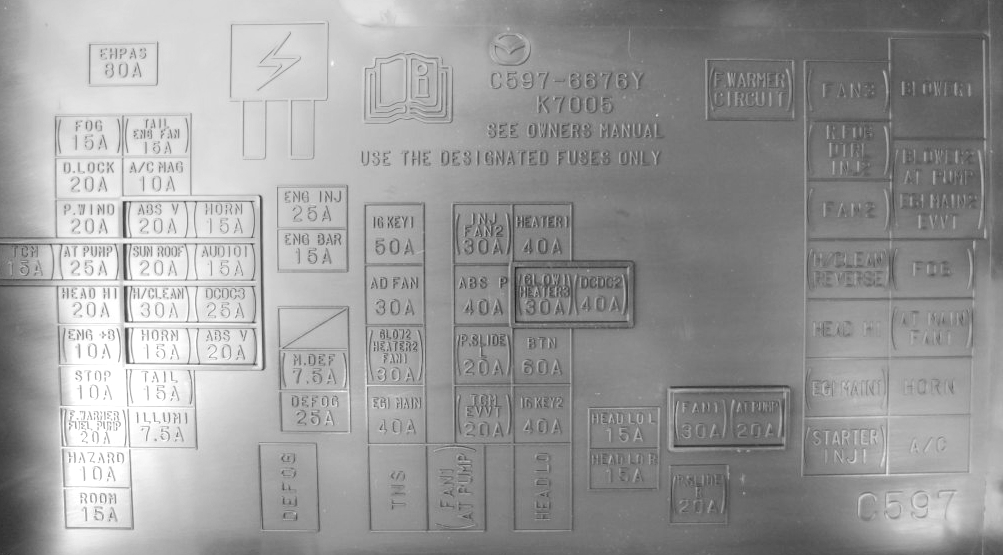

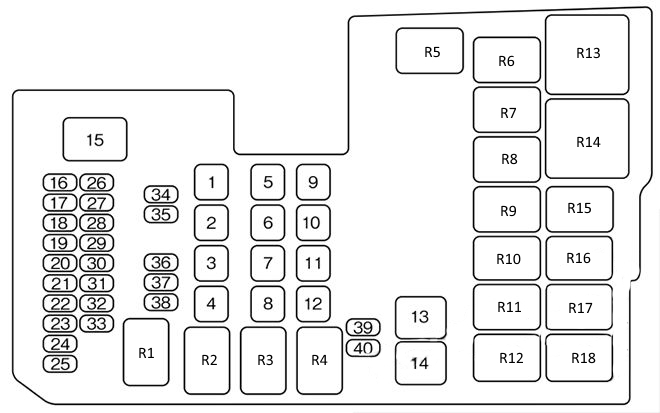

Назначение предохранителей

1	30А FAN — Охлаждающий вентилятор
2	30А FAN — Охлаждающий вентилятор
3	40А P.WIND — Электрические стеклоподъемники
3	30А R. BLOWER — Электродвигатель заднего вентилятора
4	30А IG KEY1 INJ — Для защиты различных цепей
4	20А IG KEY2 — Для защиты различных цепей
5	20А ABS-V АБС
6	30А ABS-Р — АБС
7	20А IG KEY2 — Для защиты различных цепей
7	40А IG KEY1 — Для защиты различных цепей
8	20А HEATER DEICER TCM — Обогреватель ( антиобледенитель )
9	40А BLOWER — Двигатель вентилятора
9	20А F.BLOWER — Электродвигатель переднего вентилятора
10	40А GLOW IG KEYl — Для защиты различных цепей
10	20А F.BLOWER — Электродвигатель переднего вентилятора
11	60А BTN — Для защиты различных цепей
12	40А IG KEY2 — Для защиты различных цепей
13	20А CLOSER P.SLIDE LH — Доводчик левый
14	20А CLOSER P.SLIDE RH — Доводчик правый
15	80А EHPAS — Электро гидравлический усилитель рулевого управления
16	15А FOG — Противотуманные фары
17	20А D.LOCK — Электрический дверной замок
18	20А P.WIND H/CLEAN — Электрические стеклоподъемники
19	10А ETC — Датчик положения акселератора
20	25А DEFOG — Обогрев заднего стекла
21	10А ENG+B — Блок PCM
22	10А STOP — Тормозные огни
23	20А FUEL Pump — Топливный насос
24	10А HAZARD — Указатели поворота, аварийные световые сигналы
25	15А ROOM — Освещение салона, Освещение багажного отделения
26	Резерв
27	10А MAG — Магнитная муфта
28	7,5А GLOW SIC — Свечи
29	10А HEAD HR — Дальний свет фар (правая)
30	10А HEAD HL — Дальний свет фар (левая)
31	15А HORN — Сигнал
32	20А SUN ROOF — Люк
33	7,5А MIRROR BURGLAR — Система защиты от кражи (некоторые модели)
33	Резерв
34	15А HEAD LR — Ближний свет фар (правый), регулировка угла наклона фар вручную
35	15А HEAD LL — Ближний свет фар (левый)
36	15А ENG BAR2 — Нагреватель O2
37	15А ENG BAR2 — Датчик расхода воздуха, Система управления двигателем
38	20А INJ ENG BA — Инжектор
39	10А ILLUMI — Освещение
40	10А TAIL — Задние фонари, Габаритные огни, Подсветка номерного знака
