Мазда 6 gh предохранители и реле
Mazda 6 gh (2 поколение) выпускалось в 2007, 2008, 2009, 2010, 2011, 2012 году с кузовами седан, универсал и хэтчбек как с бензиновыми так и дизельными двигателями. За это время модель прошла рестайлинг. В некоторых странах известна под названием Mazda Atenza. В данном материале мы подробно рассмотрим описание предохранителей и реле Мазда 6 gh со схемами блоков и местами расположения. Отметим предохранитель отвечающий за прикуриватель.
Сверяйте назначение со своими схемами на защитной крышке.
Блок в салоне

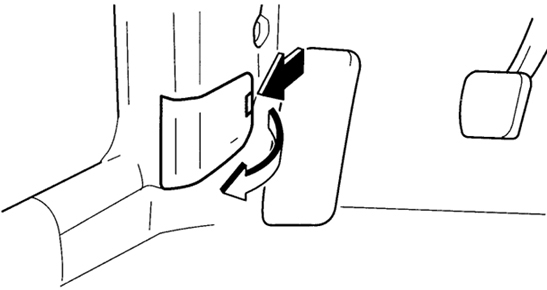

Он находится внизу стойки панели, слева около ноги водителя.

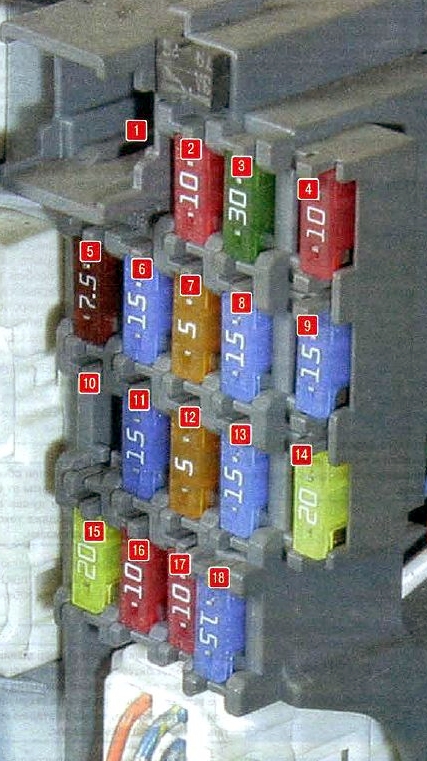

Схема
Описание
| 1 | 30А Р. WIND IG — Стеклоподъемники |
| 2 | 10А AFS — Система адаптивного освещения |
| 3 | 30А D. LOCK — Центральный замок двери |
| 4 | SPARE — Резерв |
| 5 | 7,5А ILLUMI — Освещение панели приборов |
| 6 | 15А CIGAR — Прикуриватель |
| 7 | 5А MIRROR — Электропривод боковых зеркал заднего вида |
| 8 | 15А OUTLET — Электрическая розетка |
| 9 | SPARE — Резерв |
| 10 | SPARE — Резерв |
| 11 | 15А ENGINE IG — Система управления двигателем |
| 12 | 30А D. LOCK — Центральный замок двери |
| 13 | 15А METER IG — Панель приборов |
| 14 | SPARE — Резерв |
| 15 | 20А WIPER — Стеклоочиститель и стекло омыватель |
| 16 | 10А A/C — Компрессор кондиционера |
| 17 | 10А R.WIP — Стеклоочиститель и стекло омыватель двери задка |
| 18 | 15А ROOM — Плафоны освещения салона |
За прикуриватель отвечает предохранитель номер 6 на 15А, а за дополнительные розетки номер 8 на 15А.
Блок под капотом

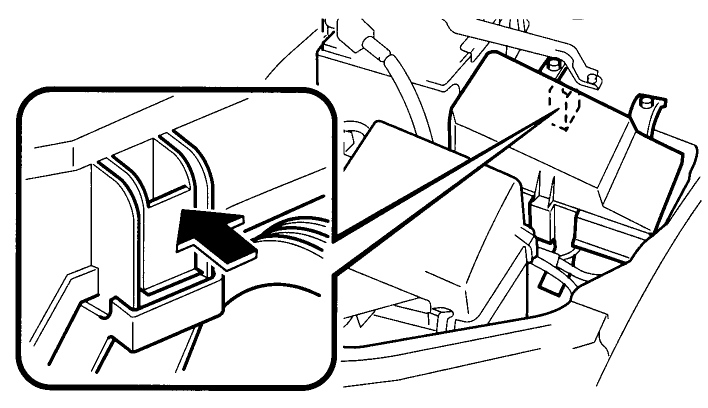

Расположен в левой части моторного отсека, рядом с аккумулятором.

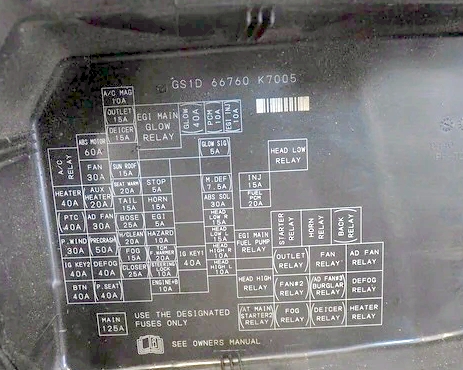

Фото — пример схемы с крышки блока

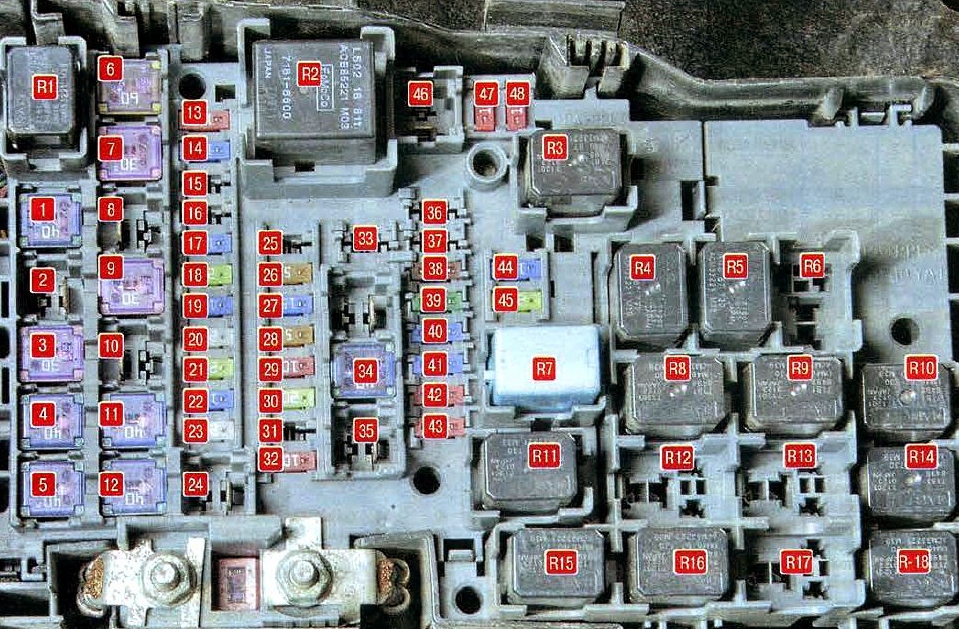

Схема
Обозначение предохранителей
| 1 | 40А HEATER — Отопитель |
| 2 | 40А PTC — Дополнительный подогреватель |
| 3 | 30F P. WIND — Электро стеклоподъемники |
| 4 | 40A IGKEY2 — Система пуска двигателя |
| 5 | 40F BTN — Защита электрических цепей |
| 6 | 60A ABS MOTOR — Анти блокировочная система |
| 7 | 30F FAN — Электро вентилятор системы охлаждения двигателя |
| 8 | 20A AUX HEATER — Автономный отопитель |
| 9 | 30А AD FAN — Электро вентилятор системы охлаждения двигателя |
| 10 | 50А PRECRASH — Система пред. аварийной безопастности |
| 11 | 40А DEFOG — Обогреватель заднего стекла |
| 12 | 40А Р. SEAT — Электропривод регулировки сиденья |
| 13 | 10А А/С MAG — Система кондиционирования |
| 14 | 15А OUTLET — Электрическая розетка |
| 15 | Резерв |
| 16 | Резерв |
| 17 | 15А SUN ROOF — Электропривод люка крыши |
| 18 | 20А SEAT WARM — Электрообогрев сидений |
| 19 | 15А TAIL — Блок управления оборудованием салона |
| 20 | 25А BOSE — Аудиосистема |
| 21 | 20А H/CLEAN — Омыватель фар |
| 22 | 15А FOG — Противотуманные фары |
| 23 | 25А CLOSER — Электропривод замка двери |
| 24 | Резерв |
| 25 | Резерв |
| 26 | 5А STOP — Стоп-сигналы |
| 27 | 15А HORN — Звуковой сигнал |
| 28 | 5А EGI — Система управления двигателем |
| 29 | 10А HAZARD — Указатели поворота и аварийная сигнализация |
| 30 | Резерв |
| 31 | 10А STEERING LOCK — Электронная система блокировки рулевого вала |
| 32 | 10А ENGINE+B — Система управления двигателем |
| 33 | Резерв |
| 34 | 40А IGKEY1 — Защита электрических цепей |
| 35 | Резерв |
| 36 | GLOW SIG — Свечи |
| 37 | Резерв |
| 38 | 7,5А M. DEF — Электрообогрев зеркал |
| 39 | 30А ABS SOL — Антиблокировочная система и система стабилизации |
| 40 | 15А HEAD LOW R — Правая лампа ближнего света фар |
| 41 | 15А HEAD LOW L — Левая лампа ближнего света фар |
| 42 | 10А HEAD HIGH R — Правая лампа дальнего света фар |
| 43 | 10А HEAD HIGH L — Левая лампа дальнего света фар |
| 44 | 15А INJ — Форсунки |
| 45 | 20А FUEL PCM — Топливный насос |
| 46 | GLOW — Свечи |
| 47 | 10A PCM — Система управления двигателем |
| 48 | 10A EGI INJ — Форсунки |
Назначение реле
| R1 | А/С RELAY — Реле компрессора кондиционера |
| R2 | EGI MAIN GLOW RELAY — Главное реле |
| R3 | HEAD LOW RELAY — Реле ближнего света фар |
| R4 | STARTER RELAY — Реле стартера |
| R5 | HORN RELAY — Реле звукового сигнала |
| R6 | BACK RELAY — Реле задних фонарей |
| R7 | EGI MAIN FUIL PUMP RELAY — Реле топливного насоса |
| R8 | OUTLET RELAY — Реле электрической розетки |
| R9 | FAN RELAY — Реле малых оборотов вентилятора системы охлаждения двигателя |
| R10 | AD FAN RELAY — Реле малых оборотов вентилятора системы охлаждения двигателя |
| R11 | HEAD HIGH RELAY — Реле дальнего света фар |
| R12 | FAN#2 RELAY — Реле высоких оборотов вентилятора системы охлаждения двигателя |
| R13 | AD FAN#3 RELAY — Реле высоких оборотов вентилятора системы охлаждения двигателя |
| R14 | DEFOG RELAY — Реле обогревателя заднего стекла |
| R15 | AT MAIN STARTER2 RELAY — Реле стартера |
| R16 | FOG RELAY — Реле передних противотуманных фар |
| R17 | DEICER RELAY — Реле обогревателя стекла |
| R18 | HEATER RELAY — Реле обогревателя |
Обращаем внимание, что под капотом так же есть предохранители и реле отвечающие за работу прикуривателя.
У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
А если хотите помочь дополнить материал — пишите в комментарии.
