Мазда Аксела предохранители и реле
Mazda Axela — название Японской версии Мазда 3. Ключевым различием данных моделей является то в Мазда Аксела руль расположен справа. Годы выпуска первого поколения: 2003, 2004, 2005, 2006, 2007 и 2008. Далее с 2009 по 2013 собиралось второе поколение. В данной публикации мы представим описание предохранителей и реле Мазда Аксела со схемами блоков и их расположением. Выделим предохранитель прикуривателя.
Данный материал подойдет для 1 го поколения Mazda Axela, если вы владеете 2-м поколением, ознакомитесь с этим. Учтите особенность расположения руля.
Блок в салоне

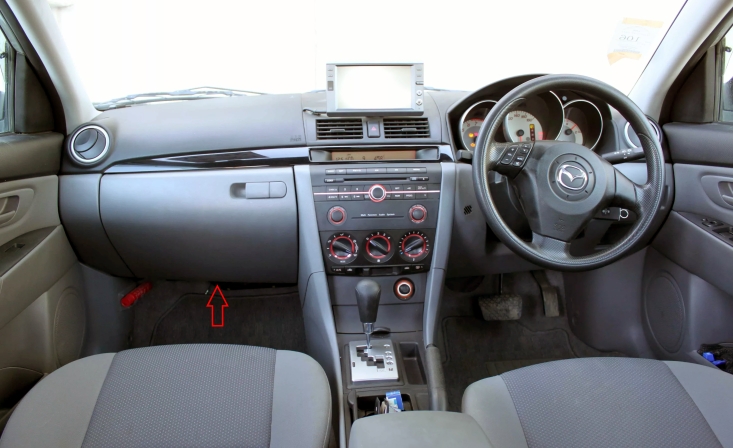

Блок предохранителей и реле в салоне находится под бардачком.

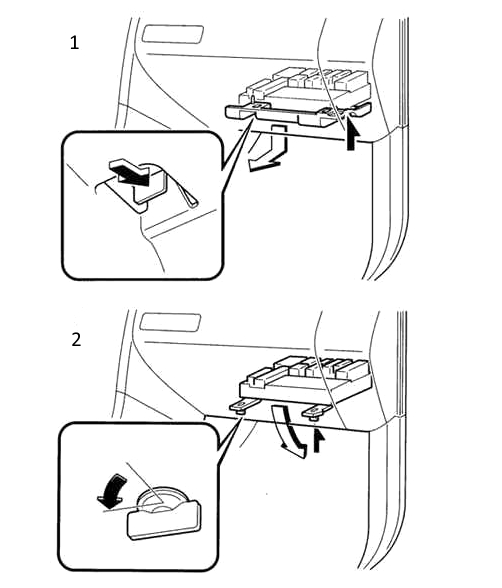

Для доступа надо убрать защитную крышку (1), повернуть винты (2) и блок опустится вниз.
Доступ к блоку

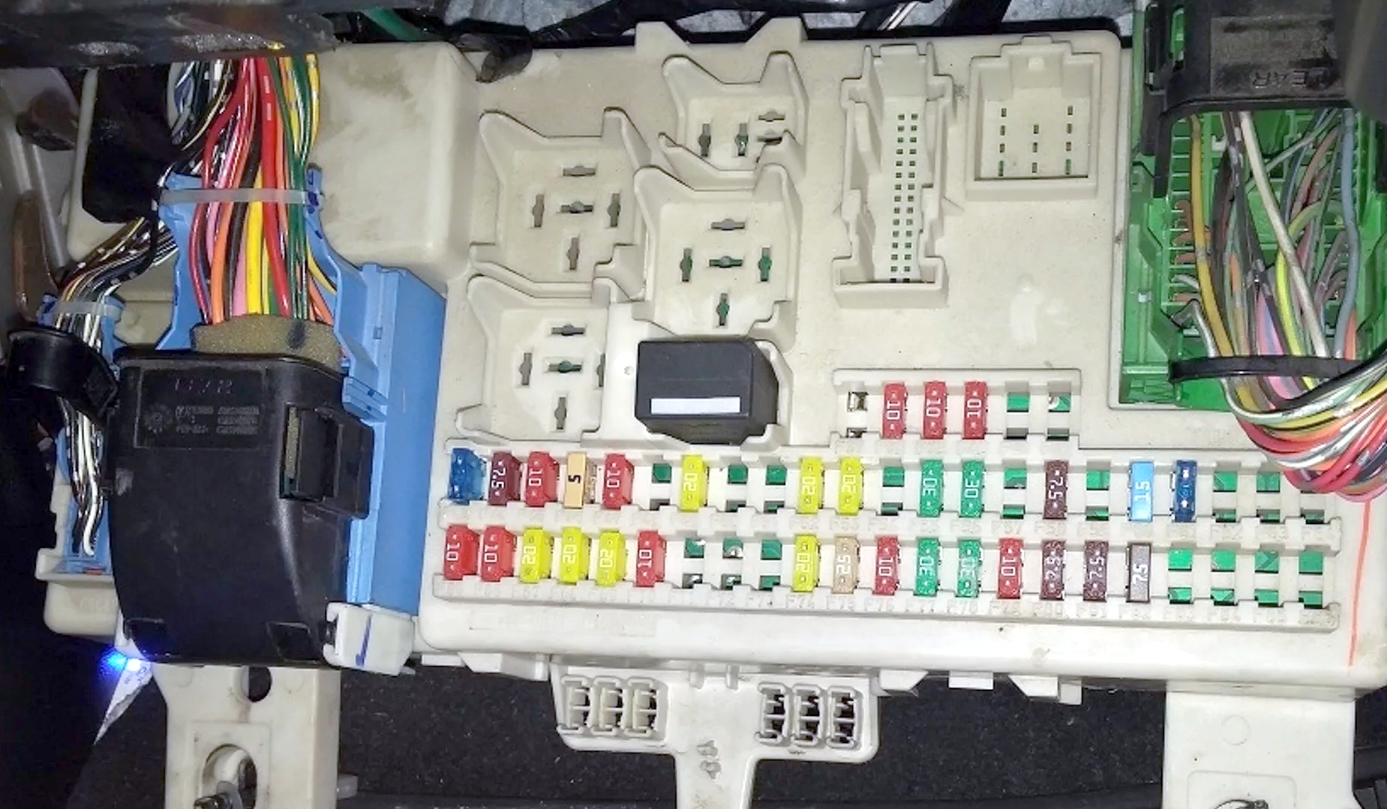

Фото — пример

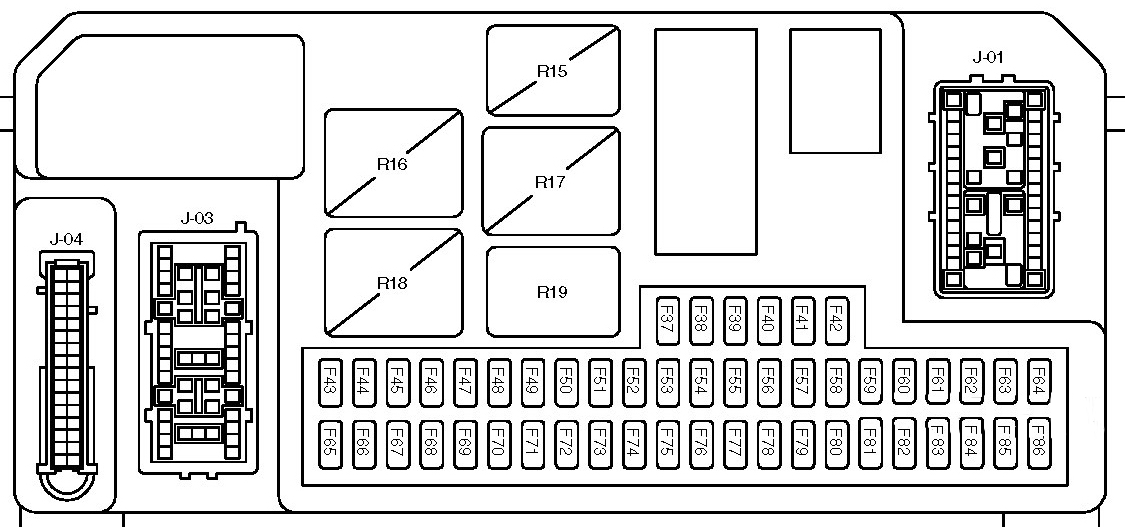

Схема
Описание предохранителей
| F37 | 15А D/LOCK 2 — Система двойной блокировки замков |
| F38 | 10А STOP LAMP/ HORN — Предохранитель стоп-сигнала, звуковой сигнал |
| F39 | 10А HEAD HIGH L — Фара дальнего света (левая) |
| F40 | 10А HEAD HIGH R — Фара дальнего света (правая) |
| F41 | Резерв |
| F42 | Резерв |
| F43 | 15А CIGAR — Прикуриватель |
| F44 | 7,5А RADIO — Аудиосистема |
| F45 | 10А MIRROR — Предохранитель электрического привода регулировки зеркал заднего вида |
| F46 | 7,5А TAILR — Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака |
| F47 | 10А OBD — Защита различных электрических цепей |
| F48 | Резерв |
| F49 | 20А TR — LOCK — Трансмиссия |
| F50 | питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация |
| F51 | головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла |
| F52 | 20А SUN ROOF — Вентиляционный люк в крыше |
| F53 | 20А WASHER — Очиститель и омыватель ветрового стекла |
| F54 | Резерв |
| F55 | 30А P/WIND R — Выключатель стекло подъемника (правый) |
| F56 | 30А P/WIND L — Выключатель стекло подъемника (левый) |
| F57 | 7,5A ALARM — Охранная сигнализация |
| F58 | 7,5A M/DEF — Электрические обогреватели наружных зеркал |
| F59 | Резерв |
| F60 | 15А HEAD LOW R — Фара ближнего света (правая), корректор фар |
| F61 | 15А HEAD LOW L — Фара ближнего света (левая) |
| F62 | Резерв |
| F63 | Резерв |
| F64 | Резерв |
| F65 | 10А SAS — Система подушек безопасности |
| F66 | 10А METER — Приборная панель, противоугонная система (иммобилайзер) |
| F67 | 20А IGNITION — Анти блокировочная система (ABS), противо заносная система (DSC), EHPAS |
| F68 | 20А WIPER — Очиститель и омыватель ветрового стекла |
| F69 | 20А ENGINE — Для защиты различных электрических цепей |
| F70 | 10А IGSIG — Предохранитель автоматического стеклоочистителя, выключателя стекло подъемника |
| F71 | Резерв |
| F72 | Резерв |
| F73 | Резерв |
| F74 | 20А SEAT WARM — Подогреватели сидений |
| F75 | 25А D/LOCK 1 — Центральный электрический замок |
| F76 | 10А АС — Кондиционер воздуха, блок управления отопителем |
| F77 | 30А P/WIND L — Выключатель стекло подъемника (левый) |
| F78 | 30А P/WIND R — Выключатель стекло подъемника (правый) |
| F79 | 10А BACK — Фонари заднего хода |
| F80 | 7,5А SUN ROOF — Вентиляционный люк в крыше |
| F81 | 7,5А TAILL — Задний габаритный фонарь (левый), передний габаритный фонарь (левый) |
| F82 | 7,5А ILLUMI — Предохранитель подсветки панели управления |
| F83 | Резерв |
| F84 | Резерв |
| F85 | Резерв |
| F86 | Резерв |
За прикуриватель отвечает предохранитель номер 43 на 15А. Ещё один или несколько предохранителей может устанавливаться в блоке под капотом.
Блок под капотом

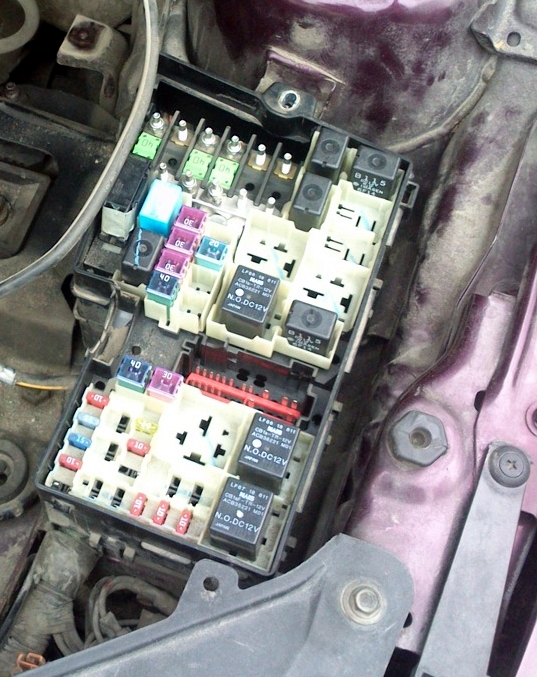

Расположен не далеко от аккумулятора под защитной крышкой.

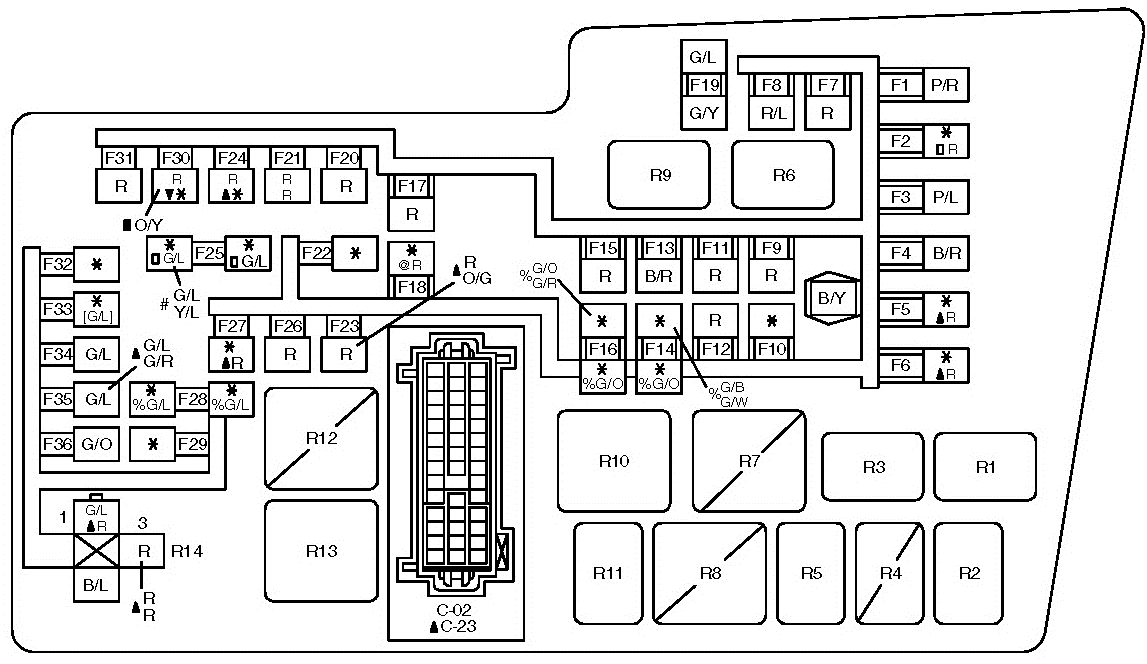

Схема
Назначение предохранителей
| F1 | 40А FAN — Вентилятор охлаждения |
| F2 | 80А P/ST — EH PAS (рулевой усилитель) |
| F3 | 40А P/ST — Защита различных электрических цепей |
| F4 | 40А HEAD — Предохранитель передних фар |
| F6 | 60А GLOW — Свечи накаливания |
| F7 | 30А ABS1 — Анти блокировочная тормозная система (ABS), противозаносная система (DSC) |
| F8 | 20А ABS2 — Анти блокировочная тормозная система (ABS), противозаносная система (DSC) |
| F9 | 30А ENGINE — Защита различных электрических цепей |
| F10 | Резерв |
| F11 | 30А IGKEY1 — Выключатель зажигания |
| F12 | 20А STARTER — Муфта стартера |
| F13 | 30А IGKEY2 — Выключатель зажигания |
| F14 | 30А GLOW1 — Свечи накаливания |
| F15 | 40А HEATER — Вентилятор салона |
| F16 | 30А GLOW 2 — Свечи накаливания |
| F17 | 40А DEFOG — Электрический обогреватель заднего стекла |
| F18 | 30А AUDIO — Аудиосистема (автомобили, оснащенные аудиосистемой BOSE) |
| F19 | 10А ABSIG — Анти блокировочная тормозная система (ABS), противо заносная система (DSC) |
| F20 | 15А FOG — Передние противотуманные фары |
| F21 | 15А HORN — Звуковой сигнал |
| F22 | 10А DRL — Дневное освещение |
| F23 | 20А H/CLEAN — Предохранитель омывателя фар, подогревателя топлива |
| F24 | 15А F/PUMP — Топливный насос |
| F25 | 10А P/ST IG — Предохранитель рулевого усилителя (ГУР) |
| F26 | 10А A/C MAG — Кондиционер воздуха |
| F27 | 15А ALT/TCM 1GA — Генератор/ Блок управления противо буксовочной системой |
| F28 | 10А GLOWSIG — Прикуриватель |
| F29 | P.OUTLET — Питание дополнительных розеток |
| F30 | 10А ENG+B — Блок РСМ, блок управления дозированием и подачей топливной присадки |
| F31 | 15А ROOM — Плафоны освещения салона |
| F32 | 10А ENG BAR 4 — Датчики концентрации кислорода |
| F33 | 10А ENG BAR 3 — Датчики концентрации кислорода |
| F34 | 10А EGIINJ — Предохранитель форсунки |
| F35 | 10А ENG BAR 1 — Защита различных электрических цепей |
| F36 | ENG BAR 2 — Блок РСМ, топливный насос |
Обозначение реле
|
R1 |
Реле ПТФ |
|
R2 |
Реле клаксона |
|
R3 |
Реле обогрева заднего стекла |
|
R4 |
ETV цепь |
|
R5 |
Реле подогрева топлива (дизель) |
|
R6 |
Реле топливного насоса |
|
R7 |
Не используется |
|
R8 |
Не используется |
|
R9 |
Реле омывателя фар |
|
R10 |
Реле вентилятора |
|
R11 |
Реле кондиционера |
|
R12 |
Резерв |
|
R13 |
Реле стартера |
|
R14 |
Реле системы управления двигателем. |
Нашли ошибку или есть что добавить? Пишите всё в комментарии.
